Matlab论文插图绘制模板第41期—气泡图（bubblechart）

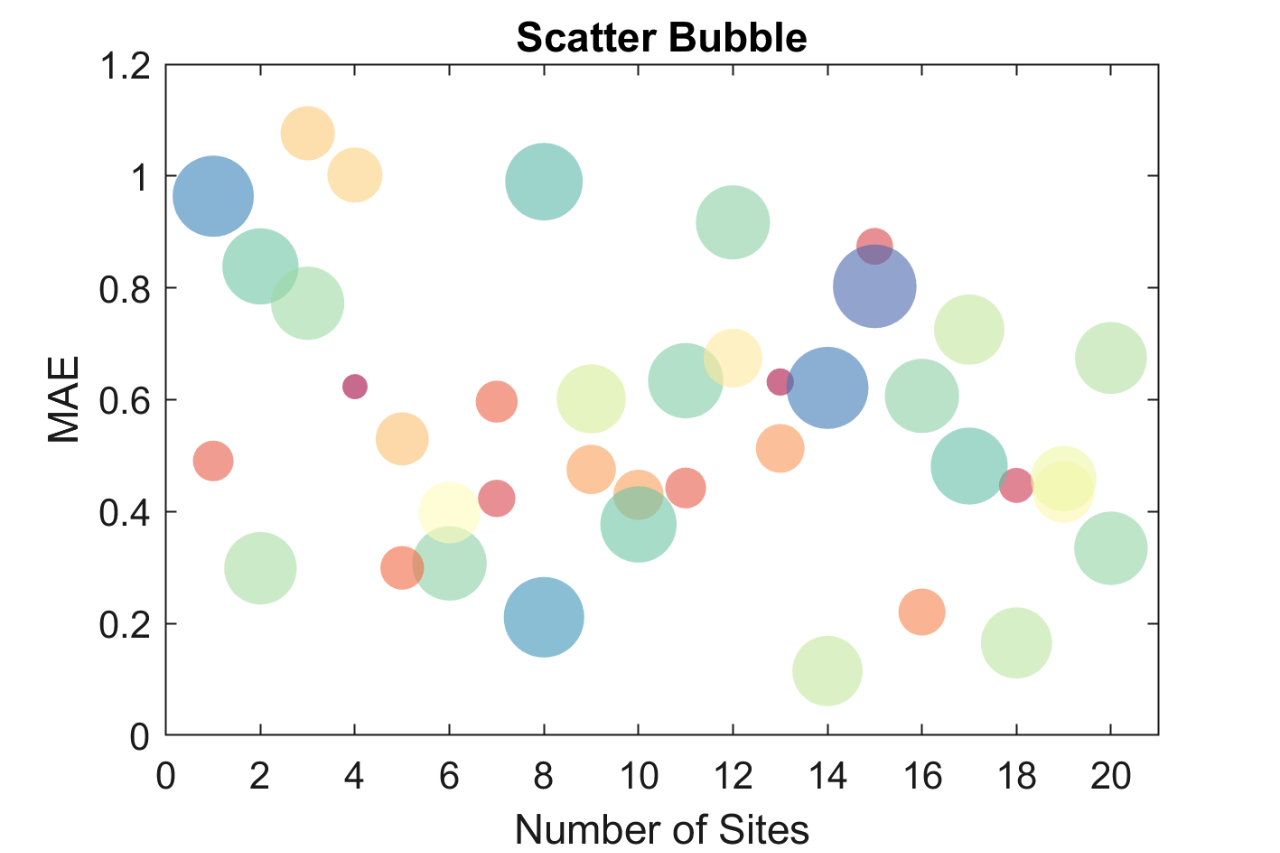

在之前的文章中分享过Matlab散点气泡图的绘制模板：

说是气泡图，本质上还是散点图，作为论文插图不是很标准。

所以，这一次来分享一下Matlab自带气泡图的绘制模板。

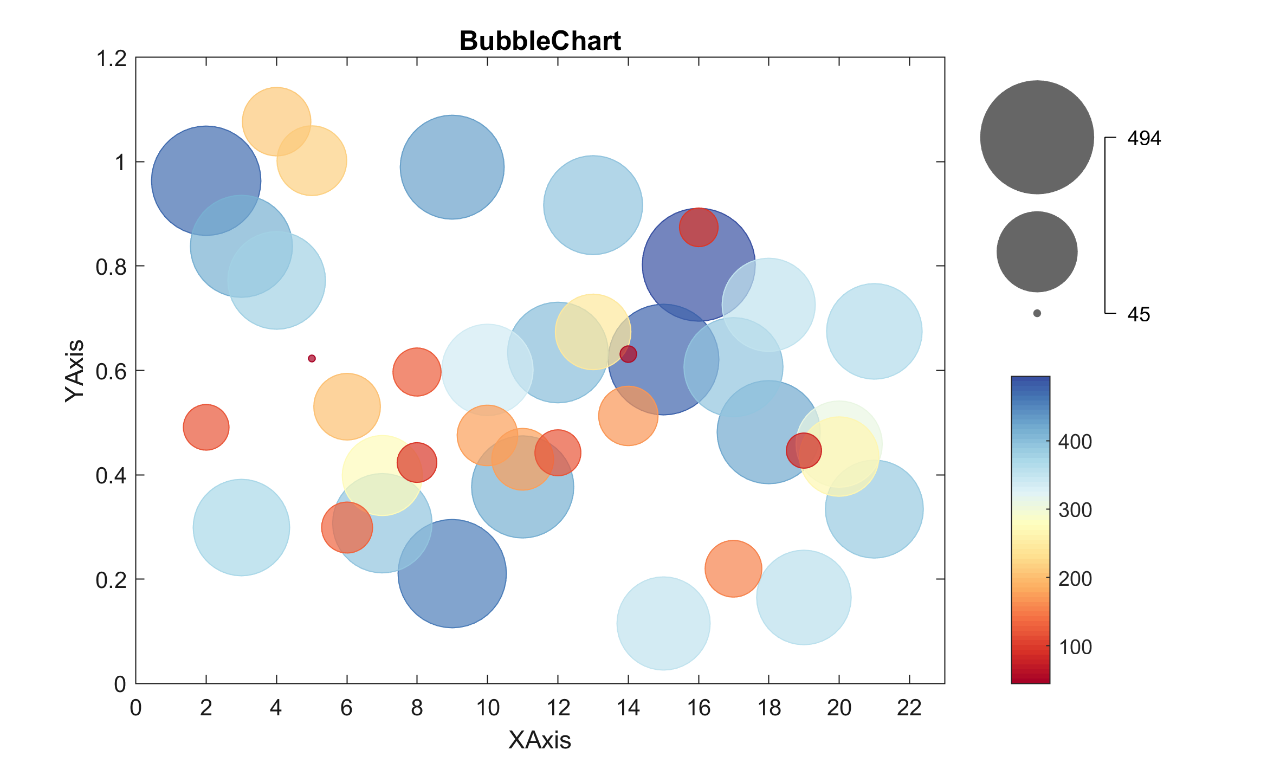

先来看一下成品效果：

特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

---

模板中最关键的部分内容：



1. 数据准备

此部分主要是读取数据，定义各变量。

% 读取数据
load data.mat
% x坐标
xx = data(:,1);
% y坐标
yy = data(:,2);
% 特征（特征大小对应颜色/点的尺寸）
sz = data(:,3);



2. 颜色定义

颜色搭配比较考验个人审美，需要多加尝试。

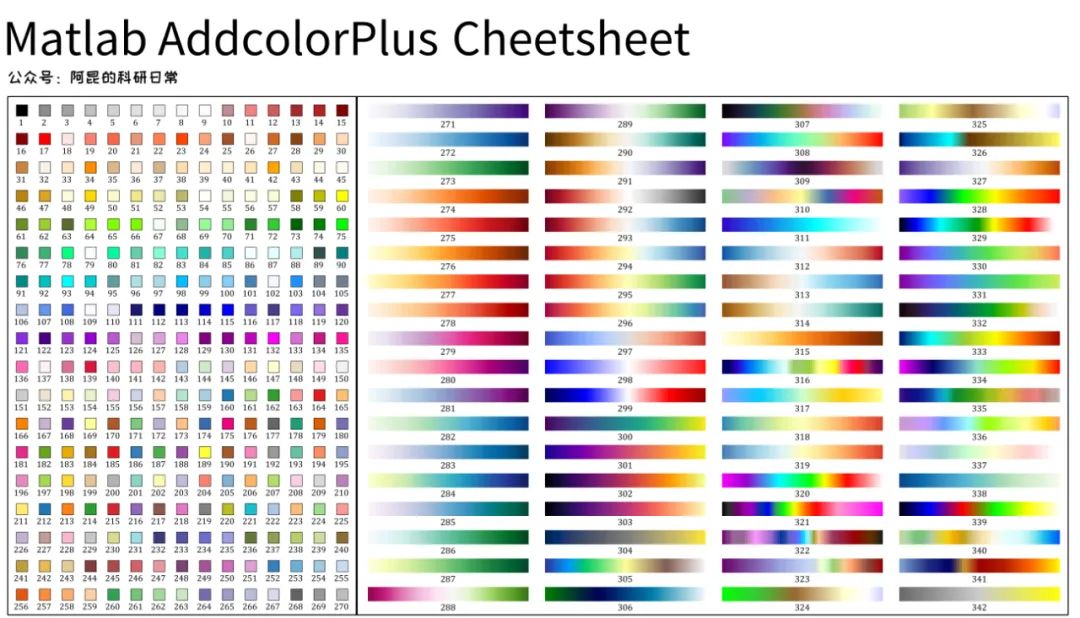

这里直接用之前分享的addcolorplus工具中的渐变色：

%% 颜色定义
map = addcolorplus(300);

3. 气泡图绘制

使用‘bubblechart’命令，绘制未经美化的气泡图。

bubblechart(xx, yy, sz, sz,'MarkerFaceAlpha',0.7);
hTitle = title('BubbleChart');
hXLabel = xlabel('XAxis');
hYLabel = ylabel('YAxis');

其中，第一个‘sz’表示气泡的尺寸，第二个‘sz’表示气泡的颜色，这里我用了同一个特征，如果有需要，可以用气泡颜色表示另一种特征。

值得一提的是，bubblechart函数需要Matlab R2020b以上。



4. 细节优化

为了插图的美观，利用’colormap’命令赋上之前选择好的颜色：

% 赋色
colormap(map)

进一步，添加图例，调整字体字号、背景颜色等属性：

% 坐标轴美化
set(gca, 'Box', 'on', ...                                        % 边框
         'XGrid', 'off', 'YGrid', 'off', ...                     % 网格
         'TickDir', 'in', 'TickLength', [.01 .01], ...           % 刻度
         'XMinorTick', 'off', 'YMinorTick', 'off', ...           % 小刻度
         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1],...         % 坐标轴颜色
         'XTick', 0:2:24,...                                     % 坐标区刻度、范围
         'XLim', [0 23],...
         'YTick', 0:0.2:1.2,...
         'YLim', [0 1.2])
% 添加图例
blgd = bubblelegend('Style','vertical',...
    'BubbleSizeOrder','descending',...
    'box','off',...
    'Location','northeastoutside',...
    'NumBubbles',3,... ...
    'FontName', 'Helvetica',...
    'FontSize', 9);
colorbar('Position',[0.79,0.11,0.03,0.4])
% 字体和字号
set(gca, 'FontName', 'Helvetica')
set([hXLabel, hYLabel], 'FontName', 'AvantGarde')
set(gca, 'FontSize', 10)
set([hXLabel, hYLabel], 'FontSize', 11)
set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')
% 背景颜色
set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出
figW = figureWidth;
figH = figureHeight;
set(figureHandle,'PaperUnits',figureUnits);
set(figureHandle,'PaperPosition',[0 0 figW figH]);
fileout = 'test';
print(figureHandle,[fileout,'.png'],'-r300','-dpng');

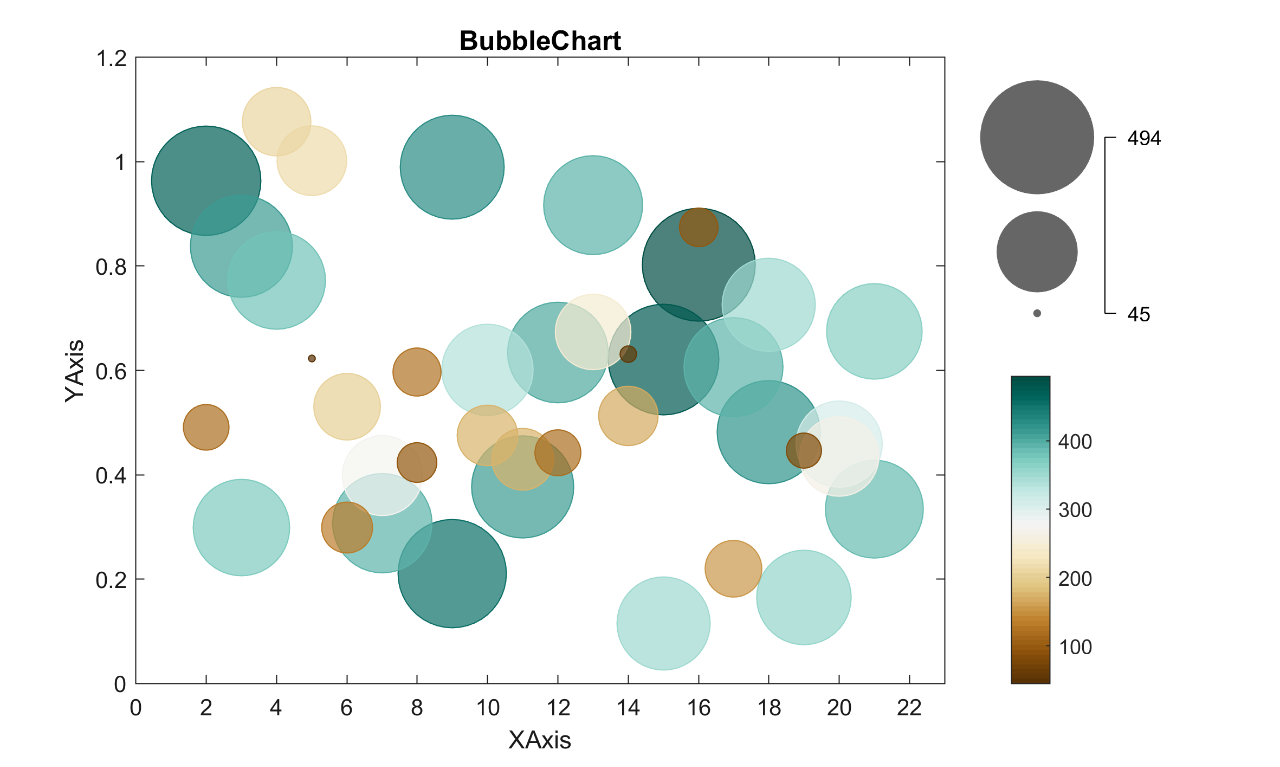

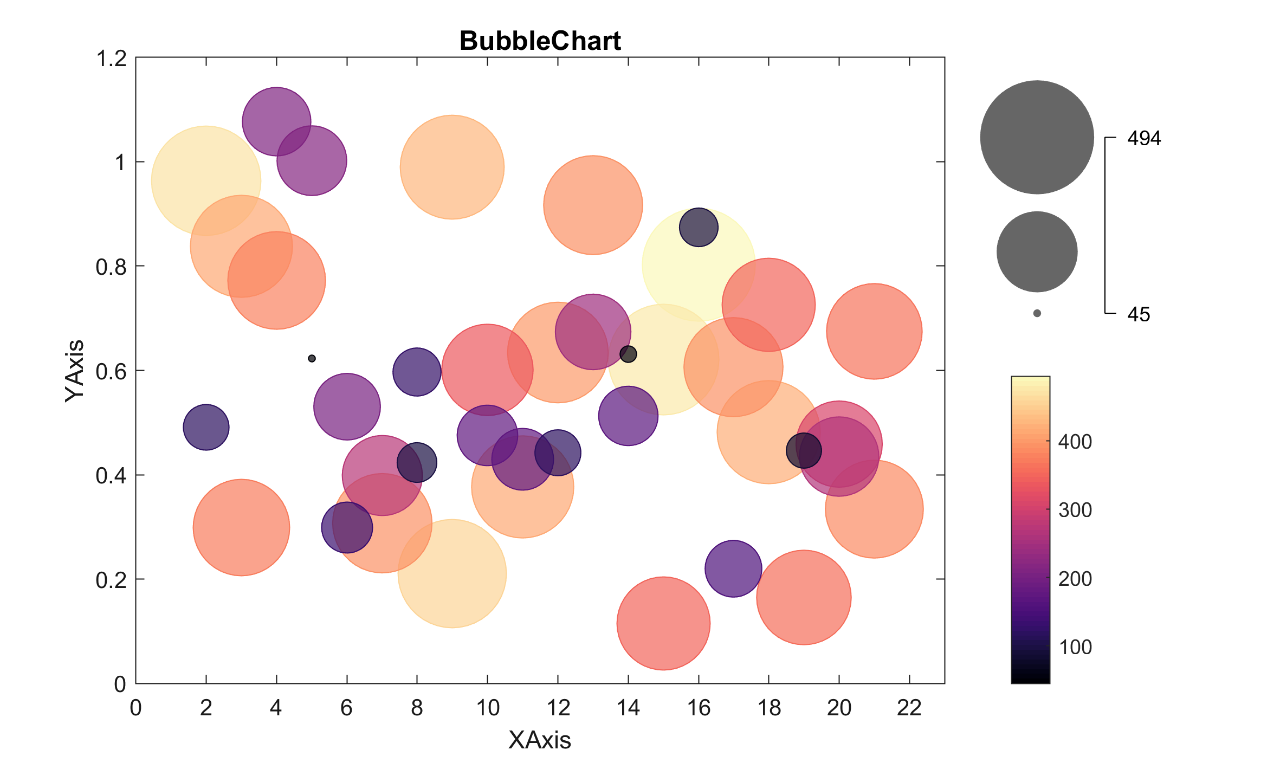

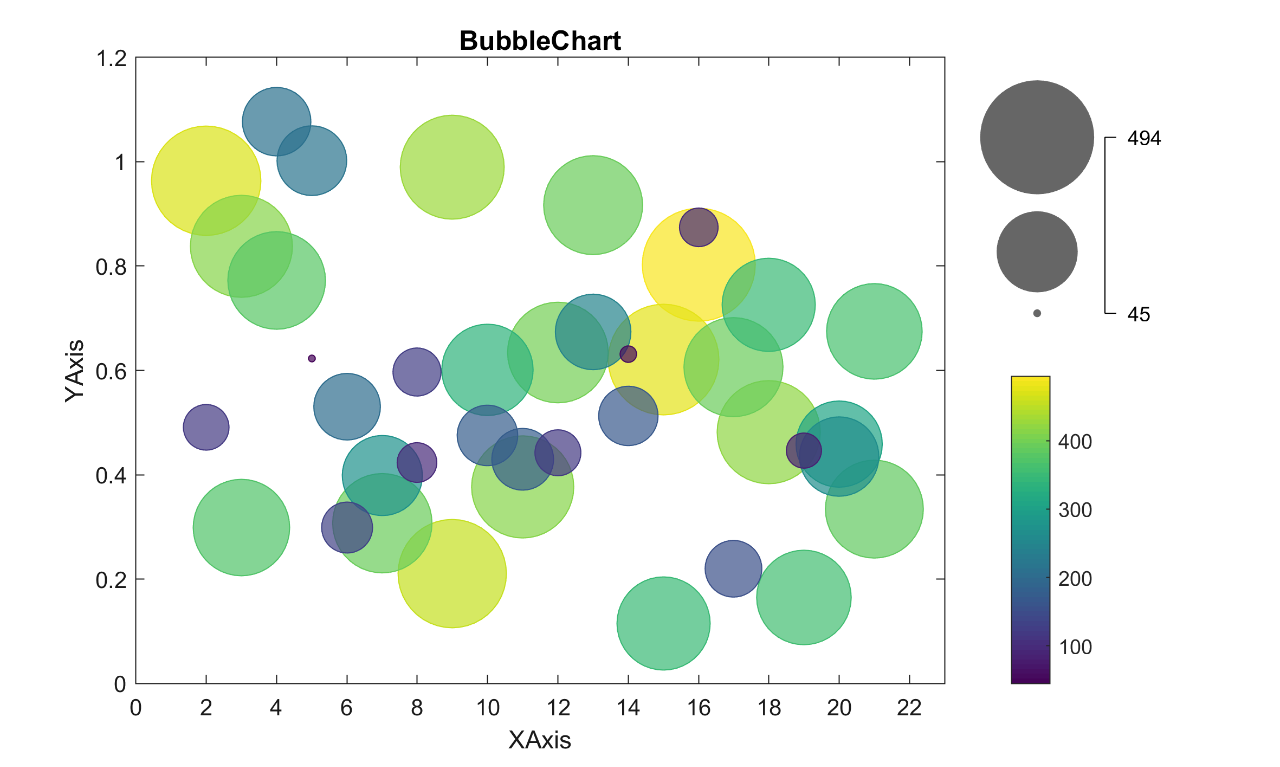

也可以尝试其它配色：

以上。
