关于STM32外部中断EXTI10-15，EXTI5-9共用一个中断向量处理方法

最新推荐文章于 2025-03-04 20:06:38 发布
最新推荐文章于 2025-03-04 20:06:38 发布
阅读量2.2w 收藏 26
点赞数 10
分类专栏： 单片机 文章标签： stm32 外部中断 中断15 10
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_26602023/article/details/47192505
版权

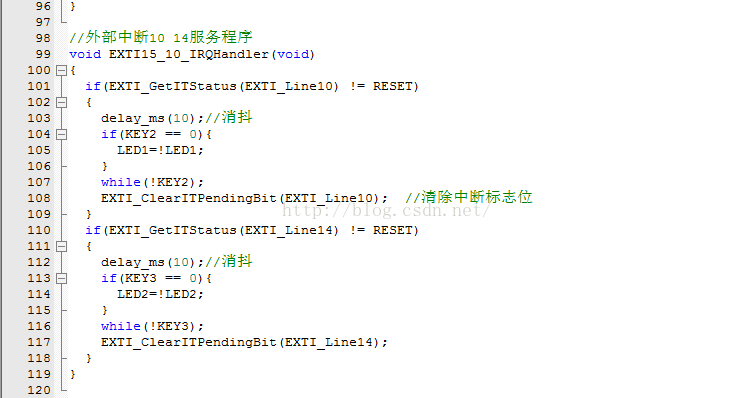

利用   ITStatus EXTI_GetITStatus(uint32_t EXTI_Line)   函数判断具体的中断源 再进一步处理

注意：因为调用了 delay_ms() 函数  因此主函数的开头 必须初始化 延时函数 delay_init()   ps 因为这个原因调了一天了 多么痛的领悟！！

具体如下：

STM32多个外部中断可能共享同一个中断向量
Deokoo的专栏
05-15 677
在STM32中多个外部中断可能共享同一个中断向量（例如，EXTI9_5_IRQn），因此需要在中断服务例程（ISR）中区分是哪个中断线触发了中断。对于PB6和PB7，它们都连接到EXTI9_5_IRQn中断向量。为了区分这两个中断，可以在ISR中检查相应的EXTI线标志位
