HardFault 在实际工作中比较常见，遇到这样问题，重要的是定位问题，当然有比较好的开源工具（backtrace），但这就失去分析问题本质的机会。

在这里插入图片描述

一、原因分析

1、可能堆栈溢出。
2、数组越界或局部变量未初始化

二、解决办法

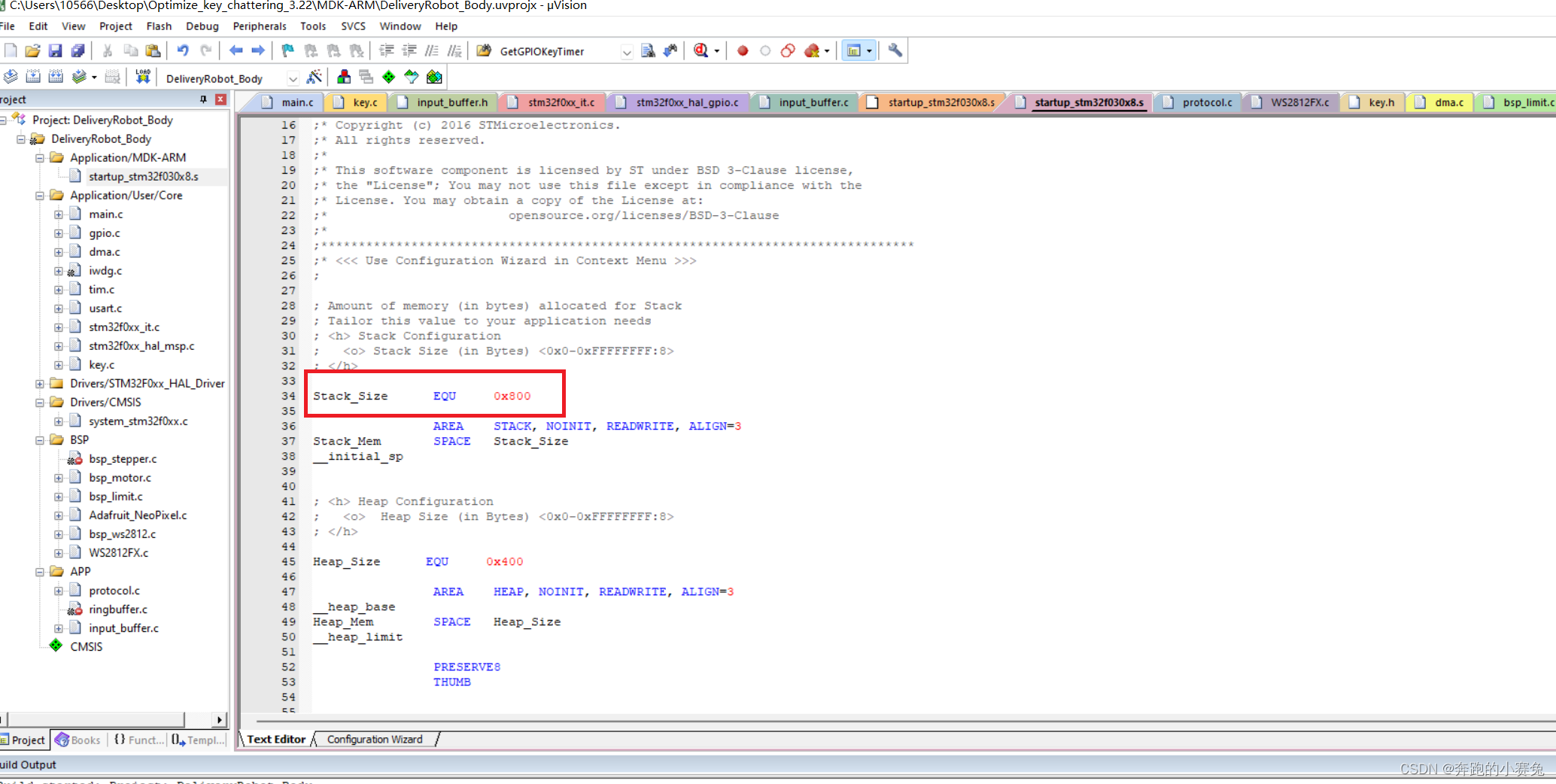

1、增加栈空间
在这里插入图片描述

将0x800增大看是否解决问题，大多数情况可以解决问题，如果没有效果就要定位是进入HardFault之前的情况。

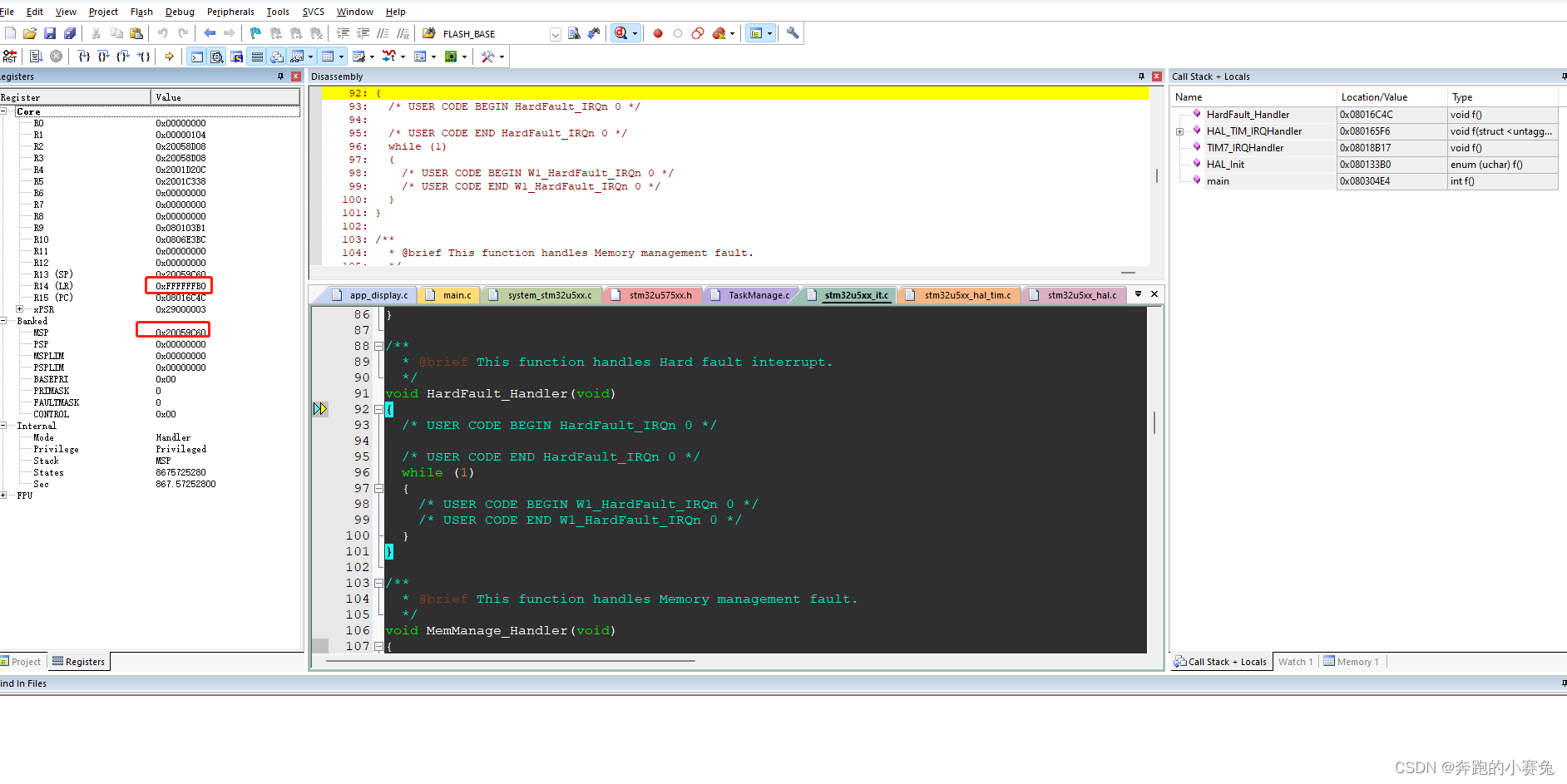

三、定位HardFault之前的情况

在这里插入图片描述

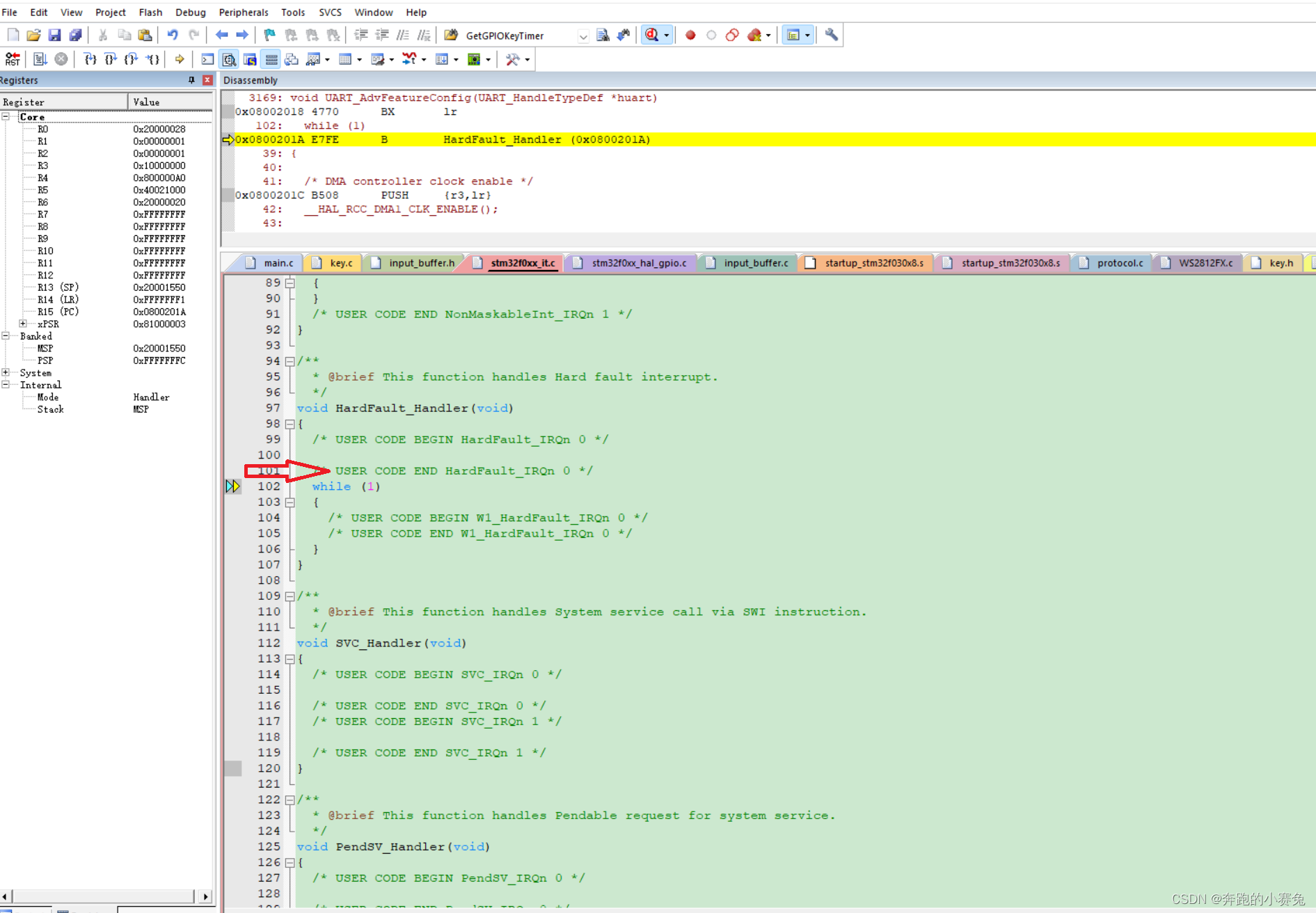

1、首先产看LR寄存器的值为）0XFFFFFFF1.

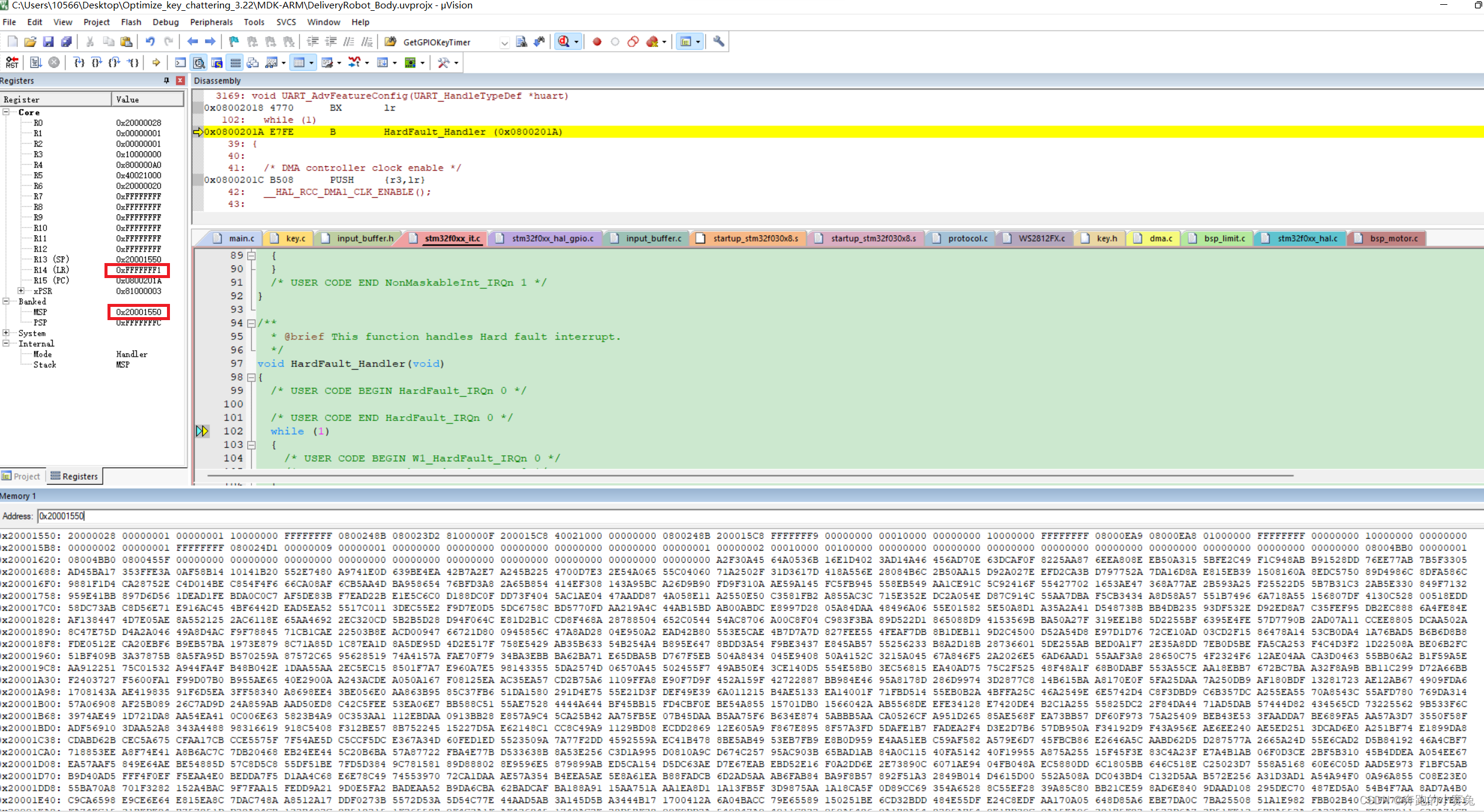

2、定位到MSP的值（主堆栈指针）0X20001550.

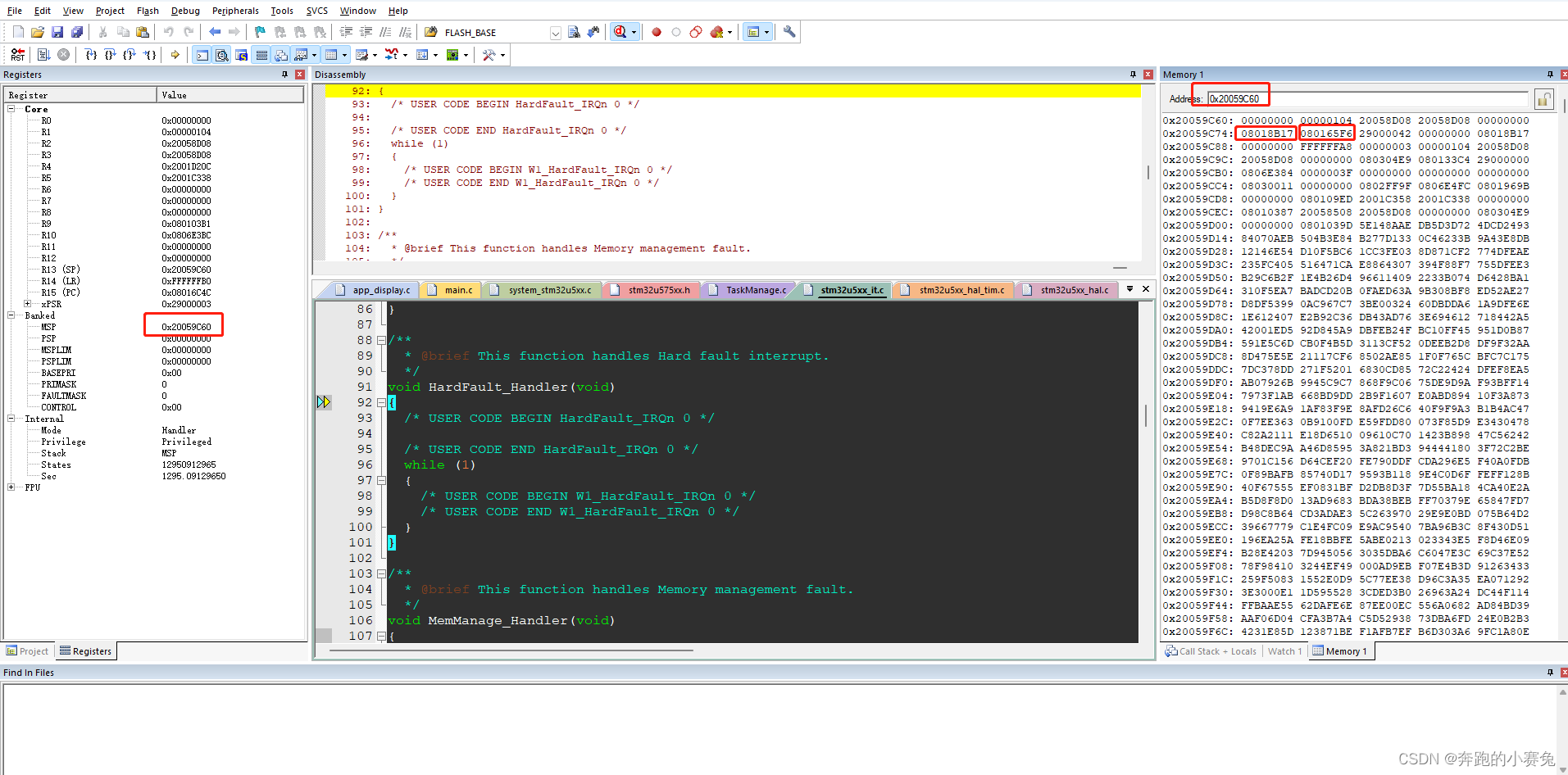

3、通过memory 产看0X20001550的值。
4、HardFault原因一般以0x08开头，找到0x080023D2.

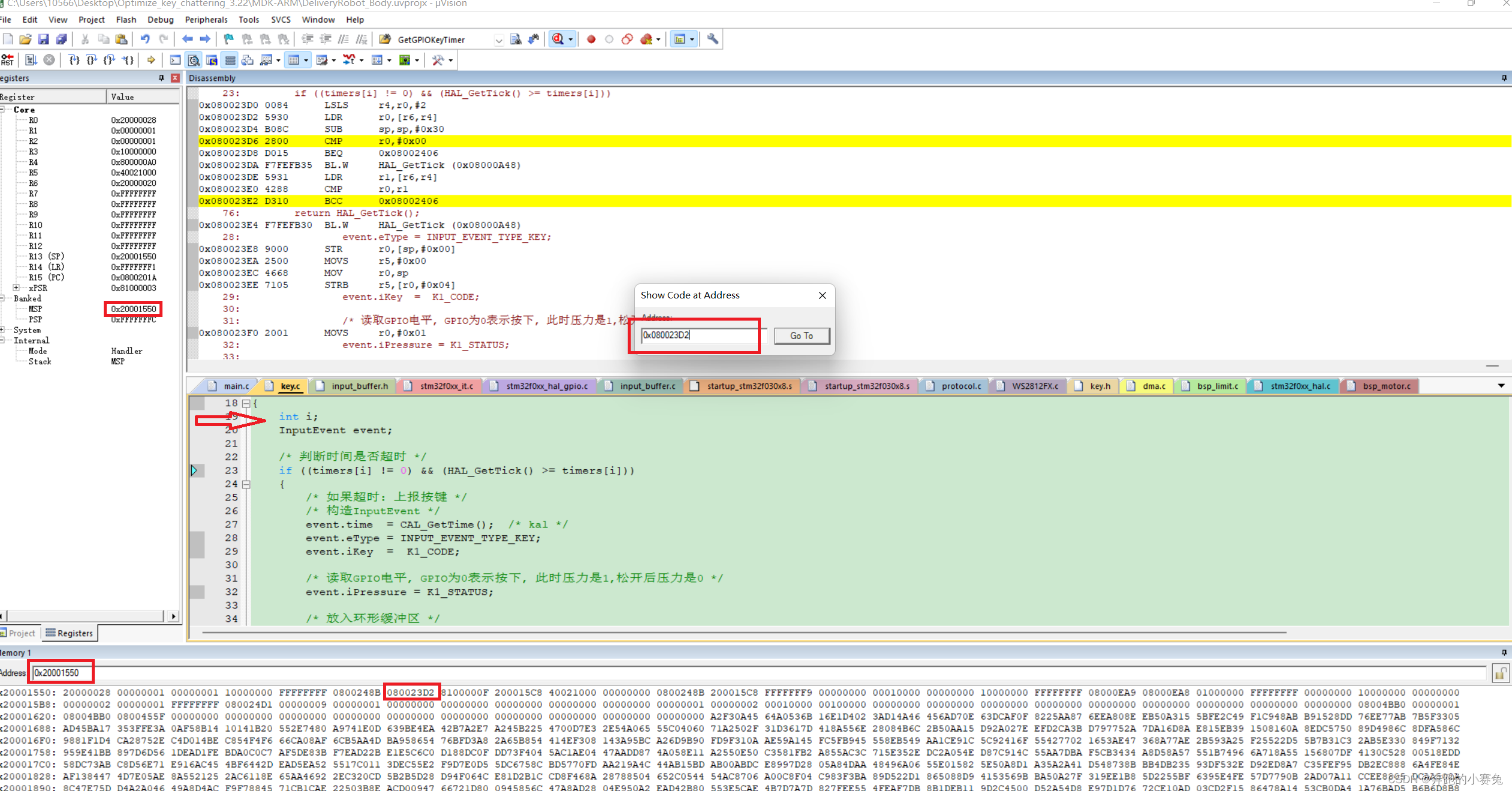

5、在汇编窗口右键打开Disassembly Window，输入刚才的地址.
6、定位到HardFault之前的函数。
7、分析是因为变量i未赋除值，那么i就是随机数，问题解决。

四、boot跳转APP进入hardfault

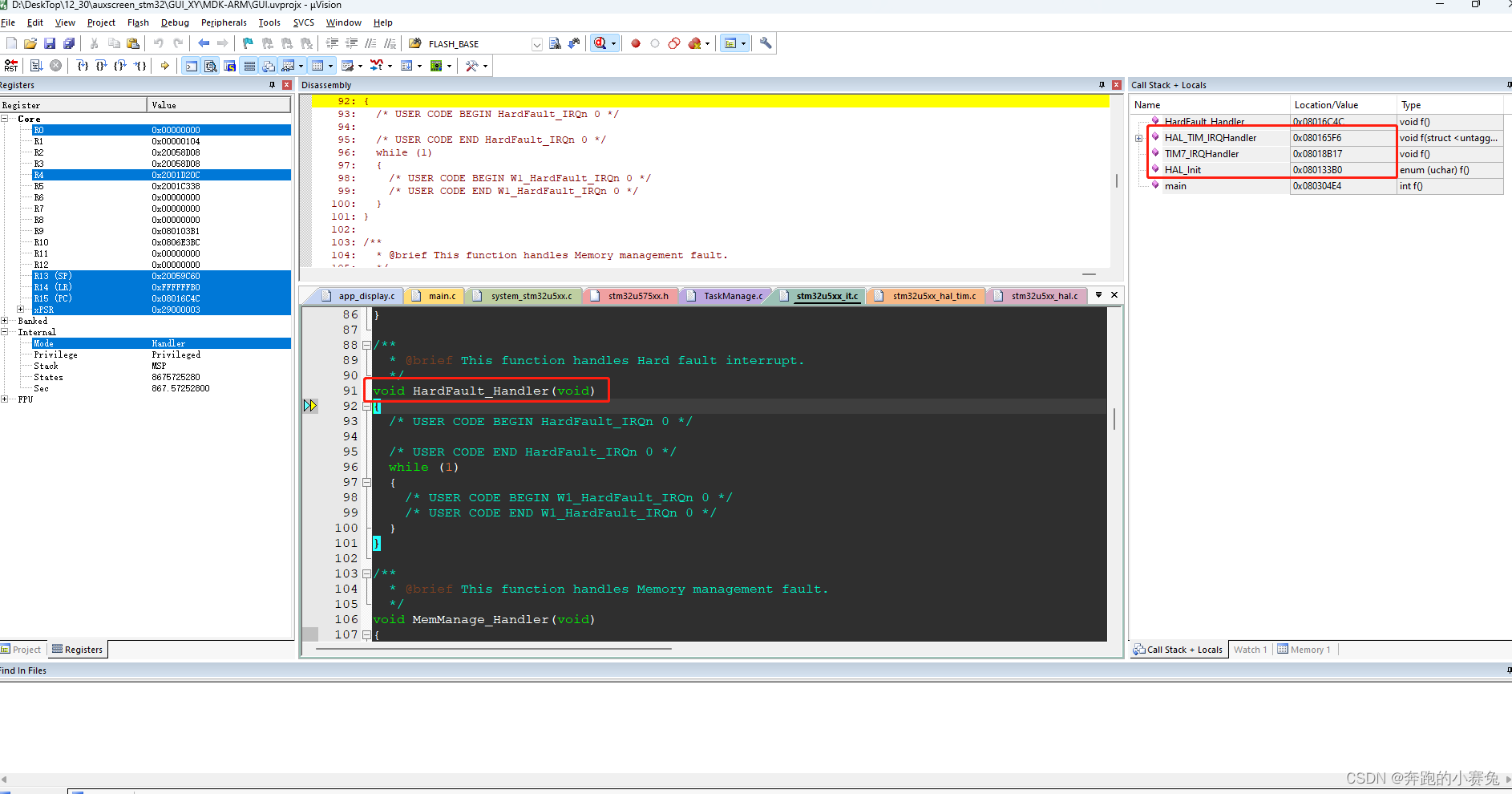

1、通过上诉方法定位到问题是APP触发了定时器中断，导致hardfault，通过Call Stack + Locals也可以看出HAL_TIM_IRQHandler完之后就进入hardfault了，而且定位的地址则和上诉方式定位结果一致。所以又多了一种定位方法，而且更快速准确。

在这里插入图片描述

2、最近现在调试说stm32 的iap程序时，每次跳转总是进入hardfault_handler,仔细检查跳转时的设置，
前面进行了两个操作关中断 __disable_irq()和把用户代码的栈顶地址设置为栈顶指针__set_MSP(),
首先用户代码的栈顶地址是正确的，看了下__disable_irq()使用的“cpsid i”只是简单的禁止CPU去响应中断，
没有真正的去屏蔽中断的触发，中断发生后，相应的寄存器会将中断标志置位，在__enable_irq()后，
由于中断标志位没请空，还会触发中断，因此禁止中断需要逐个对模块进行Disable操作。进行修改后程序正常运行。

SysTick->CTRL = 0;                                /*关键代码*/
HAL_DeInit();                                     /*可选*/
HAL_NVIC_DisableIRQ(SysTick_IRQn);                /*可选*/
HAL_NVIC_ClearPendingIRQ(SysTick_IRQn);           /*可选*/
