1 概述

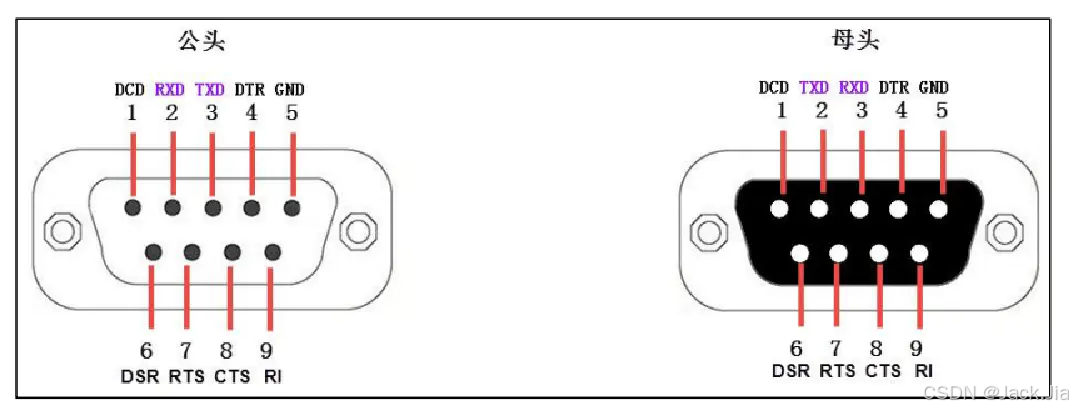

串行通信方式是将数据字节逐一bit位的发送。
UART 在收发一帧数据由 4 部分组成：
起始位
数据位
奇偶校验位
停止位
常用速率有：
9600 bps
19200 bps
38400 bps
57600 bps
115200 bps
2 约束
create_clock -period 20.000 -name clk [get_ports sys_clk]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN J15 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN P19 IOSTANDARD LVCMOS33} [get_ports uart_rxd]
set_property -dict {PACKAGE_PIN N18 IOSTANDARD LVCMOS33} [get_ports uart_txd]
3 程序设计
实现串口数据的环回，接收外部送入的数据，将数据环回，并原封不动地将数据发送到串口输出。
采用方案：数据位为 8 位， 停止位为 1 位，无校验位，波特率为 9600bps。
BPS_CNT = CLK_FREQ/UART_BPS
BPS_CNT : 在当前波特率下，串口传输1 bit所需要的时钟周期；
CLK_FREQ : 系统时钟频率
UART_BPS : 串口波特率，9600 bps；
3.1 数据接收
uart_recv 为串口接收模块，从串口接收端口 uart_rxd 来接收上位机发送的串行数据，并在一帧数据接收结束后给出通知信号 uart_done。
module uart_recv(
input sys_clk, //系统时钟
input sys_rst_n, //系统复位，低电平有效
input uart_rxd, //UART接收端口
output reg uart_done, //接收一帧数据完成标志
output reg [7:0] uart_data //接收的数据
);
//parameter define
parameter CLK_FREQ = 50000000; //系统时钟频率50MHz
parameter UART_BPS = 9600; //串口波特率9600
localparam BPS_CNT = CLK_FREQ/UART_BPS; //发送1 bit所用时钟周期个数
//reg define
reg uart_rxd_d0;
reg uart_rxd_d1;
reg [15:0] clk_cnt; //系统时钟计数器
reg [ 3:0] rx_cnt; //接收数据计数器
reg rx_flag; //接收过程标志信号
reg [ 7:0] rxdata; //接收数据寄存器
//wire define
wire start_flag;
//组合逻辑语句，捕获接收端口下降沿(起始位)，得到一个时钟周期的脉冲信号
assign start_flag = uart_rxd_d1 & (~uart_rxd_d0);
//对UART接收端口的数据延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
uart_rxd_d0 <= 1'b0;
uart_rxd_d1 <= 1'b0;
end
else begin
uart_rxd_d0 <= uart_rxd;
uart_rxd_d1 <= uart_rxd_d0;
end
end
//当脉冲信号start_flag到达时，进入接收过程
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
rx_flag <= 1'b0;
else begin
if(start_flag) //检测到起始位
rx_flag <= 1'b1; //进入接收过程，标志位rx_flag拉高
//计数到停止位中间时，停止接收过程
else if((rx_cnt == 4'd9) && (clk_cnt == BPS_CNT/2))
rx_flag <= 1'b0; //接收过程结束，标志位rx_flag拉低
else
rx_flag <= rx_flag;
end
end
//进入接收过程后，启动系统时钟计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
clk_cnt <= 16'd0;
else if ( rx_flag ) begin //处于接收过程
if (clk_cnt < BPS_CNT - 1)
clk_cnt <= clk_cnt + 1'b1;
else
clk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零
end
else
clk_cnt <= 16'd0; //接收过程结束，计数器清零
end
//进入接收过程后，启动接收数据计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
rx_cnt <= 4'd0;
else if ( rx_flag ) begin //处于接收过程
if (clk_cnt == BPS_CNT - 1) //对系统时钟计数达一个波特率周期
rx_cnt <= rx_cnt + 1'b1; //此时接收数据计数器加1
else
rx_cnt <= rx_cnt;
end
else
rx_cnt <= 4'd0; //接收过程结束，计数器清零
end
//根据接收数据计数器来寄存uart接收端口数据
always @(posedge sys_clk or negedge sys_rst_n) begin
if ( !sys_rst_n)
rxdata <= 8'd0;
else if(rx_flag) //系统处于接收过程
if (clk_cnt == BPS_CNT/2) begin //判断系统时钟计数器计数到数据位中间
case ( rx_cnt )
4'd1 : rxdata[0] <= uart_rxd_d1; //寄存数据位最低位
4'd2 : rxdata[1] <= uart_rxd_d1;
4'd3 : rxdata[2] <= uart_rxd_d1;
4'd4 : rxdata[3] <= uart_rxd_d1;
4'd5 : rxdata[4] <= uart_rxd_d1;
4'd6 : rxdata[5] <= uart_rxd_d1;
4'd7 : rxdata[6] <= uart_rxd_d1;
4'd8 : rxdata[7] <= uart_rxd_d1; //寄存数据位最高位
default:;
endcase
end
else
rxdata <= rxdata;
else
rxdata <= 8'd0;
end
//数据接收完毕后给出标志信号并寄存输出接收到的数据
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
uart_data <= 8'd0;
uart_done <= 1'b0;
end
else if(rx_cnt == 4'd9) begin //接收数据计数器计数到停止位时
uart_data <= rxdata; //寄存输出接收到的数据
uart_done <= 1'b1; //并将接收完成标志位拉高
end
else begin
uart_data <= 8'd0;
uart_done <= 1'b0;
end
end
endmodule
3.1 数据环回
uart_loop 模块负责完成串口数据的环回功能。它在 uart_recv 模块接收完成后，将接收到的串口数据发送到 uart_send 模块，并通过 send_en 接口给出一个上升沿，以启动发送过程。
module uart_loop(
input sys_clk, //系统时钟
input sys_rst_n, //系统复位，低电平有效
input recv_done, //接收一帧数据完成标志
input [7:0] recv_data, //接收的数据
input tx_busy, //发送忙状态标志
output reg send_en, //发送使能信号
output reg [7:0] send_data //待发送数据
);
//reg define
reg recv_done_d0;
reg recv_done_d1;
reg tx_ready;
//wire define
wire recv_done_flag;
//捕获recv_done上升沿，得到一个时钟周期的脉冲信号
assign recv_done_flag = (~recv_done_d1) & recv_done_d0;
//对发送使能信号recv_done延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
recv_done_d0 <= 1'b0;
recv_done_d1 <= 1'b0;
end
else begin
recv_done_d0 <= recv_done;
recv_done_d1 <= recv_done_d0;
end
end
//判断接收完成信号，并在串口发送模块空闲时给出发送使能信号
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
tx_ready <= 1'b0;
send_en <= 1'b0;
send_data <= 8'd0;
end
else begin
if(recv_done_flag)begin //检测串口接收到数据
tx_ready <= 1'b1; //准备启动发送过程
send_en <= 1'b0;
send_data <= recv_data; //寄存串口接收的数据
end
else if(tx_ready && (~tx_busy)) begin //检测串口发送模块空闲
tx_ready <= 1'b0; //准备过程结束
send_en <= 1'b1; //拉高发送使能信号
end
end
end
endmodule
3.1 数据发送
以 uart_en 为发送使能信号。 uart_en 的上升沿将启动一次串口发送过程，将 uart_din 接口上的数据通过串口发送端口 uart_txd 发送。
module uart_send(
input sys_clk, //系统时钟
input sys_rst_n, //系统复位，低电平有效
input uart_en, //发送使能信号
input [7:0] uart_din, //待发送数据
output uart_tx_busy, //发送忙状态标志
output reg uart_txd //UART发送端口
);
//parameter define
parameter CLK_FREQ = 50000000; //系统时钟频率
parameter UART_BPS = 9600; //串口波特率
localparam BPS_CNT = CLK_FREQ/UART_BPS; //为得到指定波特率，对系统时钟计数BPS_CNT次
//reg define
reg uart_en_d0;
reg uart_en_d1;
reg [15:0] clk_cnt; //系统时钟计数器
reg [ 3:0] tx_cnt; //发送数据计数器
reg tx_flag; //发送过程标志信号
reg [ 7:0] tx_data; //寄存发送数据
//wire define
wire en_flag;
//在串口发送过程中给出忙状态标志
assign uart_tx_busy = tx_flag;
//捕获uart_en上升沿，得到一个时钟周期的脉冲信号
assign en_flag = (~uart_en_d1) & uart_en_d0;
//对发送使能信号uart_en延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
uart_en_d0 <= 1'b0;
uart_en_d1 <= 1'b0;
end
else begin
uart_en_d0 <= uart_en;
uart_en_d1 <= uart_en_d0;
end
end
//当脉冲信号en_flag到达时,寄存待发送的数据，并进入发送过程
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
tx_flag <= 1'b0;
tx_data <= 8'd0;
end
else if (en_flag) begin //检测到发送使能上升沿
tx_flag <= 1'b1; //进入发送过程，标志位tx_flag拉高
tx_data <= uart_din; //寄存待发送的数据
end
//计数到停止位结束时，停止发送过程
else if ((tx_cnt == 4'd9) && (clk_cnt == BPS_CNT -(BPS_CNT/16))) begin
tx_flag <= 1'b0; //发送过程结束，标志位tx_flag拉低
tx_data <= 8'd0;
end
else begin
tx_flag <= tx_flag;
tx_data <= tx_data;
end
end
//进入发送过程后，启动系统时钟计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
clk_cnt <= 16'd0;
else if (tx_flag) begin //处于发送过程
if (clk_cnt < BPS_CNT - 1)
clk_cnt <= clk_cnt + 1'b1;
else
clk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零
end
else
clk_cnt <= 16'd0; //发送过程结束
end
//进入发送过程后，启动发送数据计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
tx_cnt <= 4'd0;
else if (tx_flag) begin //处于发送过程
if (clk_cnt == BPS_CNT - 1) //对系统时钟计数达一个波特率周期
tx_cnt <= tx_cnt + 1'b1; //此时发送数据计数器加1
else
tx_cnt <= tx_cnt;
end
else
tx_cnt <= 4'd0; //发送过程结束
end
//根据发送数据计数器来给uart发送端口赋值
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
uart_txd <= 1'b1;
else if (tx_flag)
case(tx_cnt)
4'd0: uart_txd <= 1'b0; //起始位
4'd1: uart_txd <= tx_data[0]; //数据位最低位
4'd2: uart_txd <= tx_data[1];
4'd3: uart_txd <= tx_data[2];
4'd4: uart_txd <= tx_data[3];
4'd5: uart_txd <= tx_data[4];
4'd6: uart_txd <= tx_data[5];
4'd7: uart_txd <= tx_data[6];
4'd8: uart_txd <= tx_data[7]; //数据位最高位
4'd9: uart_txd <= 1'b1; //停止位
default: ;
endcase
else
uart_txd <= 1'b1; //空闲时发送端口为高电平
end
endmodule
3.1 顶层模块
module uart_loopback_top(
input sys_clk, //外部50M时钟
input sys_rst_n, //外部复位信号，低有效
input uart_rxd, //UART接收端口
output uart_txd //UART发送端口
);
//parameter define
parameter CLK_FREQ = 50000000; //定义系统时钟频率
parameter UART_BPS = 9600; //定义串口波特率
//wire define
wire uart_recv_done; //UART接收完成
wire [7:0] uart_recv_data; //UART接收数据
wire uart_send_en; //UART发送使能
wire [7:0] uart_send_data; //UART发送数据
wire uart_tx_busy; //UART发送忙状态标志
//串口接收模块
uart_recv #(
.CLK_FREQ (CLK_FREQ), //设置系统时钟频率
.UART_BPS (UART_BPS)) //设置串口接收波特率
u_uart_recv(
.sys_clk (sys_clk),
.sys_rst_n (sys_rst_n),
.uart_rxd (uart_rxd),
.uart_done (uart_recv_done),
.uart_data (uart_recv_data)
);
//串口发送模块
uart_send #(
.CLK_FREQ (CLK_FREQ), //设置系统时钟频率
.UART_BPS (UART_BPS)) //设置串口发送波特率
u_uart_send(
.sys_clk (sys_clk),
.sys_rst_n (sys_rst_n),
.uart_en (uart_send_en),
.uart_din (uart_send_data),
.uart_tx_busy (uart_tx_busy),
.uart_txd (uart_txd)
);
//串口环回模块
uart_loop u_uart_loop(
.sys_clk (sys_clk),
.sys_rst_n (sys_rst_n),
.recv_done (uart_recv_done), //接收一帧数据完成标志信号
.recv_data (uart_recv_data), //接收的数据
.tx_busy (uart_tx_busy), //发送忙状态标志
.send_en (uart_send_en), //发送使能信号
.send_data (uart_send_data) //待发送数据
);
endmodule
总结
本文介绍UATR 读写应用。
感谢阅读，祝君成功！
-by aiziyou
