三相H桥SVPWM算法介绍

最新推荐文章于 2025-04-07 07:45:41 发布

qq_27158179

最新推荐文章于 2025-04-07 07:45:41 发布

阅读量1w

点赞数 10

分类专栏：电力电子开源项目

本文链接：https://blog.csdn.net/qq_27158179/article/details/82971828

版权

电力电子同时被 2 个专栏收录

12 篇文章

订阅专栏

开源项目

8 篇文章

订阅专栏

本文详细介绍了空间矢量脉宽调制(SVPWM)在三相H桥逆变器中的应用原理及实现过程。SVPWM通过合成稳定的旋转磁场牵引转子旋转，影响电机转动方向和力矩。文章深入解析了坐标变换、矢量合成等关键步骤，并提供了基于STM32的算法实现思路。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

我见过有SVPWM有用于单相H桥逆变的、三电平逆变器、多电平逆变器的。这里着重点用于三相H桥逆变器。他们不同之处在于，开关状态越多，空间矢量图越大。

1 算法介绍

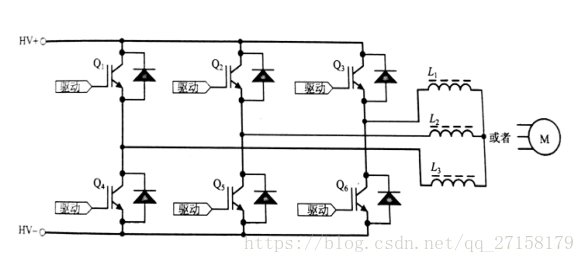

下图是三相H逆变器拓扑结构

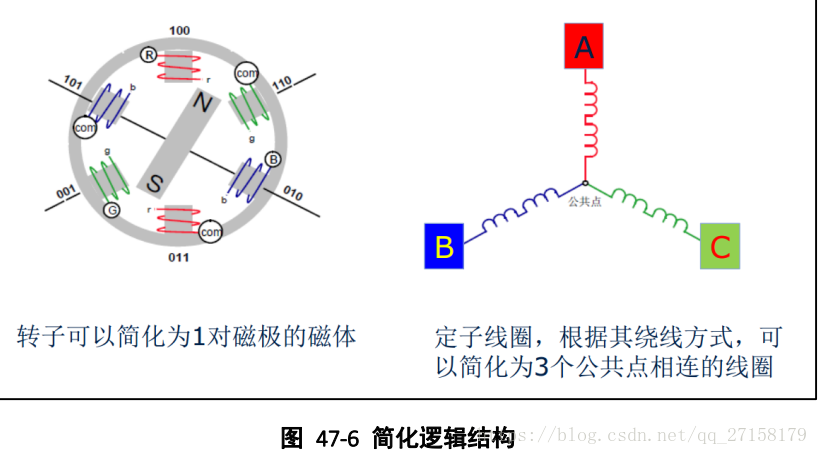

以下是直流无刷电机的简化逻辑结构。图中，由于控制电机的电路是三相H桥逆变电路，故用三位数字表达H桥的导通状态，分别表示a相、b相、c相。

总的来说，就是旋转的磁场可以引导转子旋转。要理解上图，推荐下载硬石STM32的开源资料。理解直流无刷电机之前，我觉得需要学习两相步进电机。

上面的三项H桥拓扑结构，调制方式主要分为SPWM和SVPWM。SVPWM英文名是space-vector pulse width modulation。空间矢量的概念，需要结合电机磁场的旋转来理解。我们需要合成一个稳定旋转的磁场，牵引转子的旋转。合成磁场的方向，和abc三相的电流导通模式有关，影响着电机转动的方向；而合成磁场的大小，和绕组中导通电流有关，会影响转动力矩。

2 算法的实现过程

2.1 坐标变换

2.1.1 alpha-beta坐标轴转换为abc

$\begin{bmatrix} U_a\\ U_b\\ U_c \end{bmatrix}=\begin{bmatrix} 1 &0 \\ -\frac{1}{2} & \frac{\sqrt{3}}{2}\\ -\frac{1}{2} & -\frac{\sqrt{3}}{2} \end{bmatrix}\begin{bmatrix} U_\alpha\\ U_\beta \end{bmatrix}$

2.1.2 Abc坐标轴转换为alpha-beta

$\begin{bmatrix} U_\alpha \\ U_\beta \end{bmatrix}=\sqrt{\frac{2}{3}}\begin{bmatrix} 1 &-\frac{1}{2} &-\frac{1}{2} \\ 0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2} \end{bmatrix} \begin{bmatrix} U_a\\ U_b\\ U_c \end{bmatrix}$

2.2 矢量合成

本逆变器的开关管只有6个，可以用8个空间矢量描述逆变器的开关状态。Vref为参考矢量，代表着定子绕组通电形成的合成磁场的大小和方向。Ts是采样周期。把8个空间矢量分别标号，V1为100，V2：110，V3：010，V4：011，V5：001，V6：101，V7:111，V0：000。

上图，可以进一步转化为下图的形式。参考矢量Vref可以当作是转子的旋转磁场。

上图称为逆变器的空间矢量图。

空间矢量图被空间矢量划分为6个扇区，分别命名为第I扇区、第II扇区、第III扇区、第IV扇区、第V扇区、第VI扇区。

顺时针旋转，参考矢量会分别经过第I扇区、第VI扇区、第V扇区、第IV扇区、第III扇区、第II扇区。

逆时针旋转，参考矢量会分别经过第I扇区、第II扇区、第III扇区、第IV扇区、第V扇区、第VI扇区。

当参考矢量旋转到第I扇区，可以用V1、V2、V7、V0四个空间矢量合成参考矢量，但是要先通过调整占空比，把矢量幅值缩小。

根据伏秒平衡，可得以下公式。

$\left\{\begin{matrix} V_{ref}T_s=V_1T_1+V_2T_2+V_0T_0\\ T_s = T_1+T_2+T_0 \end{matrix}\right.$

公式中，V1、V2、V0是用于合成参考矢量的作用矢量。T1、T2、T0分别是V1、V2、V0的作用时间。Ts是采样周期。

因为逆变器的状态只有8种，假如需要无限逼近参考矢量，则要用很高频率的PWM波。

2.2.1 时间计算-第I扇区

$\left\{\begin{matrix} V_{ref\alpha}T_s=V_{1\alpha}T_1+V_{2\alpha}T_2+V_{0\alpha}T_0 \\V_{ref\beta}T_s=V_{1\beta}T_1+V_{2\beta}T_2+V_{0\beta}T_0 \\ T_s = T_1+T_2+T_0 \end{matrix}\right.$
