立创EDA软件的学习记录——仿真（1）

立创EDA原理图仿真，

1、电源的放置

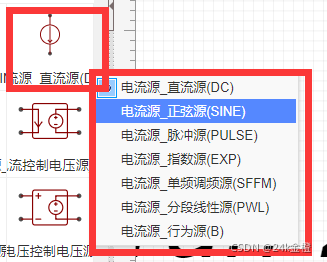

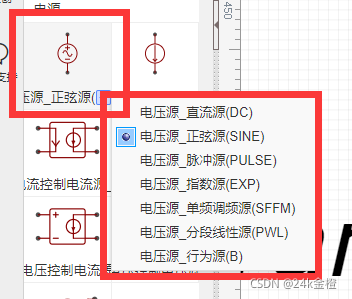

 放置电源时，可以选择使用电压源和电流源，



 同时又可以选择支流或者交流电，在放置完电源后，一端要接入VCC，另一端接地，如下图所示：

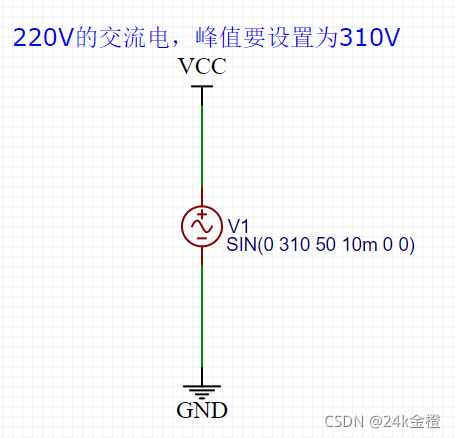

 在接入交流电时，一端接VCC，一端接地，下图所示：

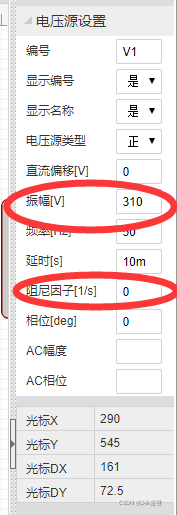

当我们在设置交流电的电压时，如果要输出有效值为220V的交流电时，将振幅设置为310V，阻尼因子设置为0即可

 2、变压器的使用

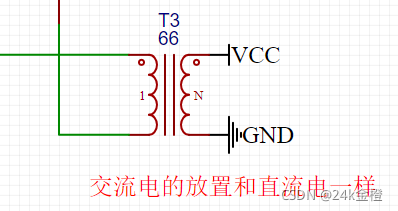

首先来说，下图为软件默认的变压器放置，

                                变比是一个很重要的参数、

 推荐在此软件中将右侧作为初级线圈输入，将左侧作为次级线圈输出

 这里吐槽一下这个EDA软件的电压变比，正常来说变压器将左侧作为初级线圈，右侧作为次级线圈。变压器的电压变化公式为

 其中U1、U2为初级和次级的电压，N1、N2为初级次级的匝数，K为变电压比

 K=U1 / U2=N1 / N2

当K>1的时候，N1>N2，U1>U2，此时变压器为降压变压器

当K《1的时候，N1《N2，U1《U2，此时变压器为升压变压器

        以我自己的实验为例，我要将有效值为220V的交流电变压为3.3V交流电

通过计算

，

则K约等于66.7

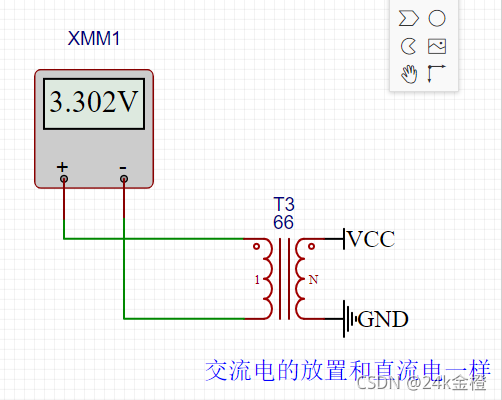

电路设置如上所示，仿真结果约为3.3V
