新手如何入门新塘N76E003单片机

第一个问题，究竟要玩哪一个芯？

今年真是变幻莫测的一年，芯片的真是流水账的价格，一天一个样，翻翻自己的抽屉，一堆的板卡，不知玩弄哪一个，一直想玩弄一下新塘的片子，可惜论坛没怎么做过新塘的开发板评测活动(也有可能做过，可能我只是一个新人)，看到很多项目都用N76E003这个片子，今天就来研究一下，给大家一个提示哈，别指望我写太深的东西！

先来介绍一下新塘官方的样板：NuTiny-SDK-N76E003，究竟长什么样子，看下面的图就知道了，有一种一份为二的冲动，的确有时候也可以这么玩，设计的初衷就是让你掰着玩的。

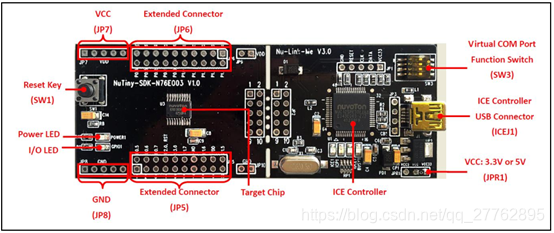

                            板卡长这样（虽然我没有）

        这块板卡我虽然没有具体用过，也没有拿到新塘官方的样板，但是这颗Target Chip N76E003的确挺火的，板卡分为左右两半部分，左边是以Target Chip的核心板，引出了相关的引脚，一个复位按钮，一个电源指示灯，一个用户IO LED，同时也引出了 VCC和GND电源引脚。右边是新塘设计的Nu-Link-Me,主要实现对新塘系列的单片机的下载和调试功能，Nu-Link-Me的主控使用的是：MCU12SRE3DE，这颗芯片暂时没有详细查资料，后面给大家补上，网上很多大神将Nu-Link-Me魔改为DAP，Nu-Link-Me 就跟我们熟悉的ST-Link ULink类似，使用USB一键下载和调试目标芯片程序，新塘这里称Nu-Link-Me的主控为ICE Controller,此外，Nu-Link-Me还支持虚拟串口，使用SW3 拨码开关来使能和失能虚拟串口，使能虚拟串口时，N76E003AT20的UART0作为串口和PC串口助手通讯。

第二个问题，这颗芯开发环境如何搭建？

张三说IAR好用，李四说Keil 好用 pack包多，王五说我就喜欢捣鼓，用VScode有些芯片也可以用…………..，开发IDE云里雾里，最好上手还是keil C51，那么如何在keil C51上使用Nu-Link-Me来下载和调试程序? 主要分为以下几步：

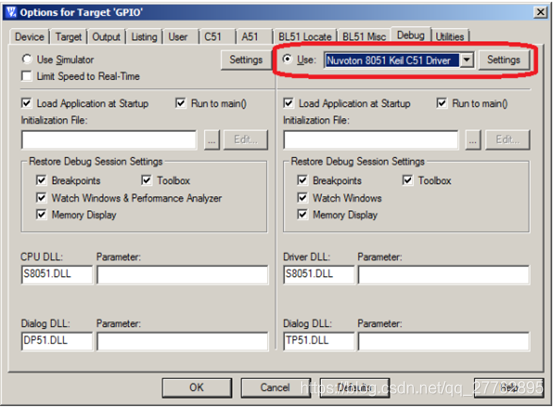

第一步：修改Debug 使用 Nuvoton 8051 Keil C51 Driver 作为调试器

第二步：确保设置界面按照以下连接方式进行默认设置。

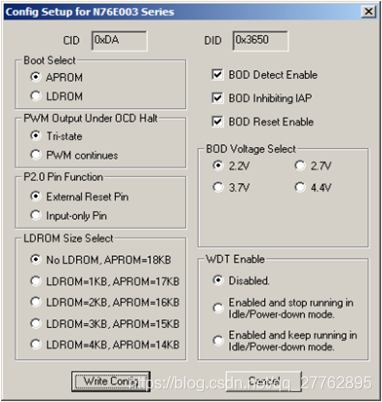

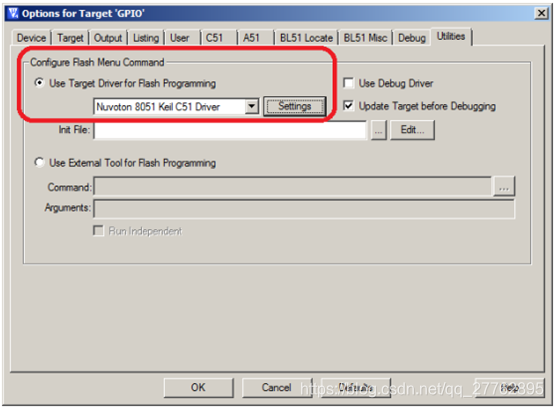

第三步：Flash编程工具记得使用Nuvoton 8051 Keil C51 Driver 哦！

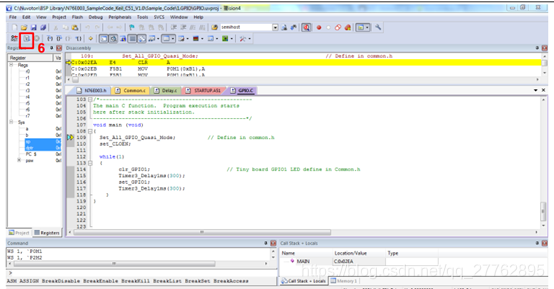

这样就可以使用Nu-Link-Me 一键下载和调试程序了。

差补知识点1：Nu-Link-Me 原理图分析：

        下图是从新塘官网down下来的Nu-Link-Me 原理图，是不是跟ST-Link有些面熟？本人使用过赛元的MCU，赛元的调试器使用的是STM32作为主控，有兴趣的可以去研究一下，同样是调试器，Nu-Link-Me也大同小异，只要拿到固件，参考其原理图设计，自己就可以做出一个Nu-Link-Me。

                                         Nu-Link-Me原理图

        先来看一下Debug接口，Nu-Link-Me使用的是SWD五线接口，主要包括：VCC、GND、ICE_DAT（数据）、ICE_CLK（时钟）、ICE_RST（复位），有些SWD接口可以不用接RST，只需要VCC、GND、ICE_DAT（数据）、ICE_CLK（时钟）、四线即可。Debug SWD端口只要实现对Nu-Link-Me的固件更新。

         Nu-Link-Me 主控MCU12SRE3DE使用PC10 ICEDAT（数据）、PC9 ICECLK（时钟）、PC8 ICERST（复位），作为NuTiny-SDK-N76E003 板卡N76E003芯片的调试与下载口，ICEDAT->TICEDAT、 ICECLK-> TICECLK、ICERST-> TICERST,此外还通过JP2端口引出。

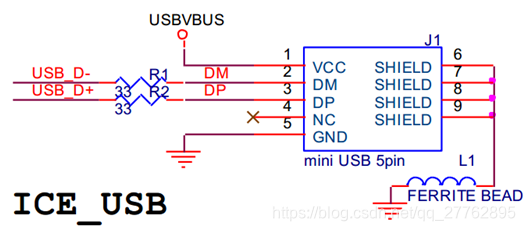

再来看一下USB接口，Nu-Link-Me使用的是mini USB接口，DM、DP接入33R的电阻到USB的数据口，最终连接到MCU12SRE3DE的USB_D- (D-) 和USB_D+ (D+)引脚。

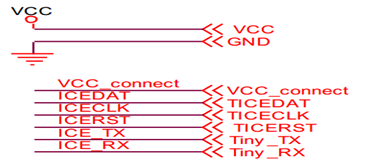

Nu-Link-Me主控MCU12SRE3DE串口0默认通过ICE_TX -> Tiny_Tx, ICE_RX -> Tiny_Rx接到目标芯片N76E003的串口，通过SWD3是使能是否打开和关闭虚拟串口。



Nu-Link-Me主控时钟选择12M无缘晶振，外加20pf电容辅助起振，复位电路使用10uf的有极性电容和10K电阻硬件复位。



        Nu-Link-Me有四个状态指示灯，分别是：ICE红  ISP黄  IDLE红 BUSY 绿，通过330R的排阻接到VCC， 四个状态指示灯分别表示 Nu-Link-Me所处于的状态，用户可以根据四个状态指示判断Nu-Link-Me正常与否。

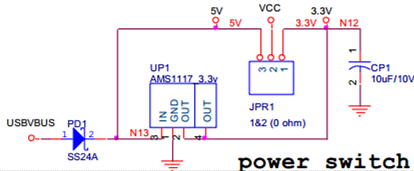

Nu-Link-Me 电源使用USBVBUS 5V供电，再使用AMS1117_3.3V,稳压到3.3V为主控供电，这也是绝大多数开发板使用的电源电路方案。

差补知识点2：NuTiny-SDK-N76E003 原理图分析：

          NuTiny-SDK-N76E003板卡的左半部分就有一颗孤零零的N76E003，其20pin引脚，却可以有18 个IO的能力，强大到爆炸。这边的板卡主要是将其IO引出，预留下载调试口连接

Nu-Link-Me和串口等。此外还有复位电路和LED指示电路蛮简单的设计。

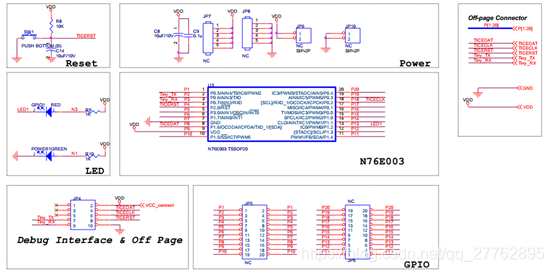

                  NuTiny-SDK-N76E003  原理图

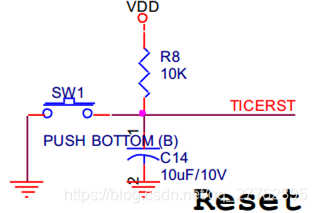

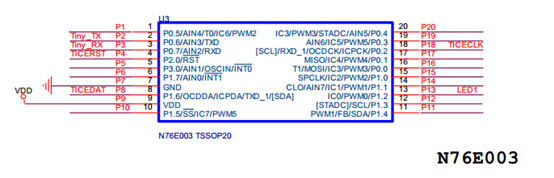

N76E003芯片，无需外接时钟晶振，只需要复位电路即可构成最小系统，复位电路同样使用10K的电阻和10uf的电容，按钮按下实现N76E003芯片硬件复位。

NuTiny-SDK-N76E003中有两颗LED，电源LED和GPIO LED，调试代码时可以点亮GPIO LED来指示程序的运行状态。

第三个问题，这颗芯有多少内功？

内功1：

N76E003，是新唐高速1T  8051 单片机系列产品， 18 KB Flash ROM、可配置Data Flash与高容量1 KB SRAM ，支持2.4V 至 5.5V 宽工作电压与 - 40 ℃ 至105 ℃ 工作温度，并具备高抗干扰能力 7 kV ESD/4 kV EFT。

内功2：

N76E003 在20 pin封装下提供高达18根I/O脚位；周边包含双串口、 SPI 、 I²C 、6通道 PWM 输出。

放大招：

内建优于同类产品之 < 2 % 误差之高精确度16 MHz RC晶振，高分辨率8通道12位 ADC ；并具备自我唤醒、欠压检测等功能；提供TSSOP20 ( 4mm*6.5mm ) 与QFN20 ( 3mm*3mm ) 小封装，兼具高性能与设计弹性。

无所不能:

门禁系统/警报器、温度传感设备、蓝牙音箱、电动车表头、数字电压表头、气体检测器、采集器、充电器、美容仪器、小家电等。

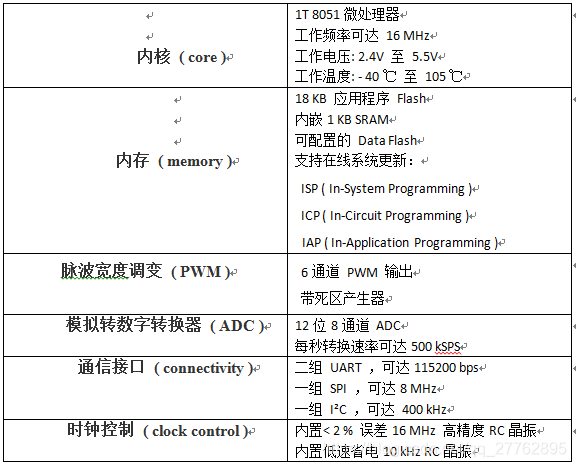

补一个表给大家看，刷新一下三观：

第四个问题，这颗芯该怎么玩？

N76E003原理图参考了NuTiny-SDK-N76E003，我这里新加了一个USB串口功能，使用的CH340N，8p 简单方便。

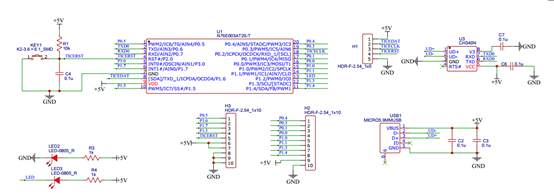

                                                原理图设计

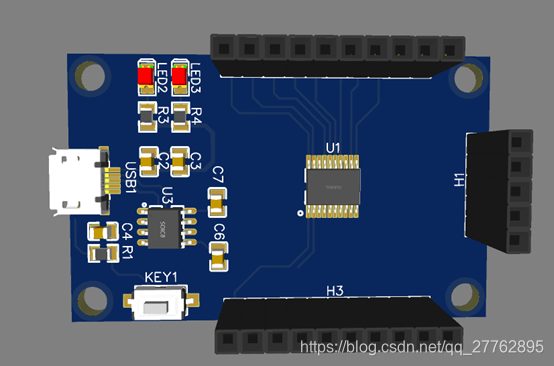

这个PCB我还没有画完哈，为了展示就先放出来给大家看一下，特备简单的一块板子，后续可以考虑画一块拓展板卡，方便学习和调试使用。

                                                     PCB设计

程序设计部分：

        参考新塘给的N76E003 Demo是上手最快的方法，官方写出来的参考历程是最具有权威的，后期为了项目的需求，可以将写的代码托管到git平台上，组建团队一起来开发和学习。涉及到具体的编程我就不多说了，毕竟那是你们的战场！
