光电检测电路分析设计

最新推荐文章于 2024-10-16 00:15:00 发布
最新推荐文章于 2024-10-16 00:15:00 发布
阅读量3k 收藏 19
点赞数 3
分类专栏： 电路 光电检测 噪声分析
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_28030283/article/details/118937103
版权

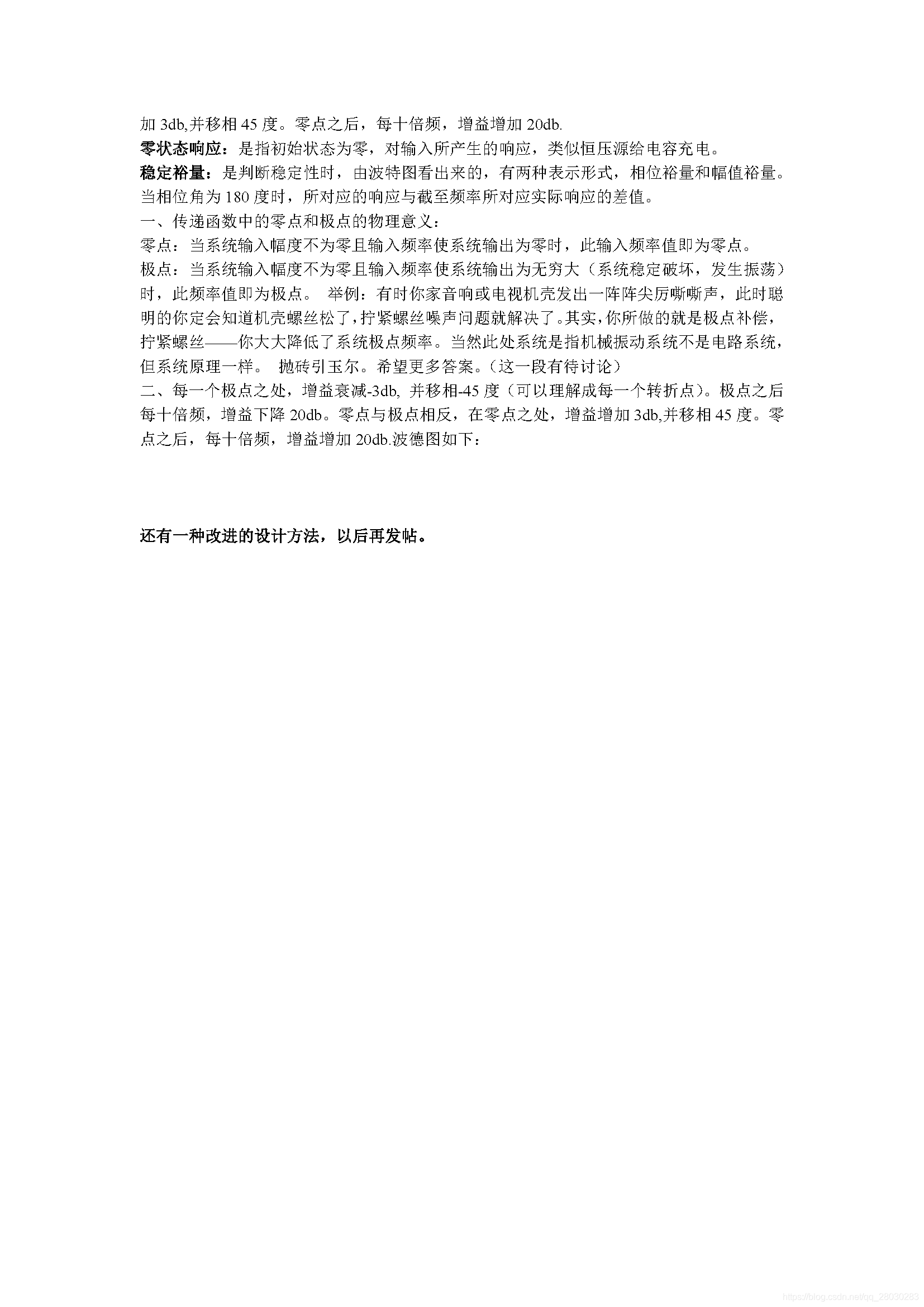

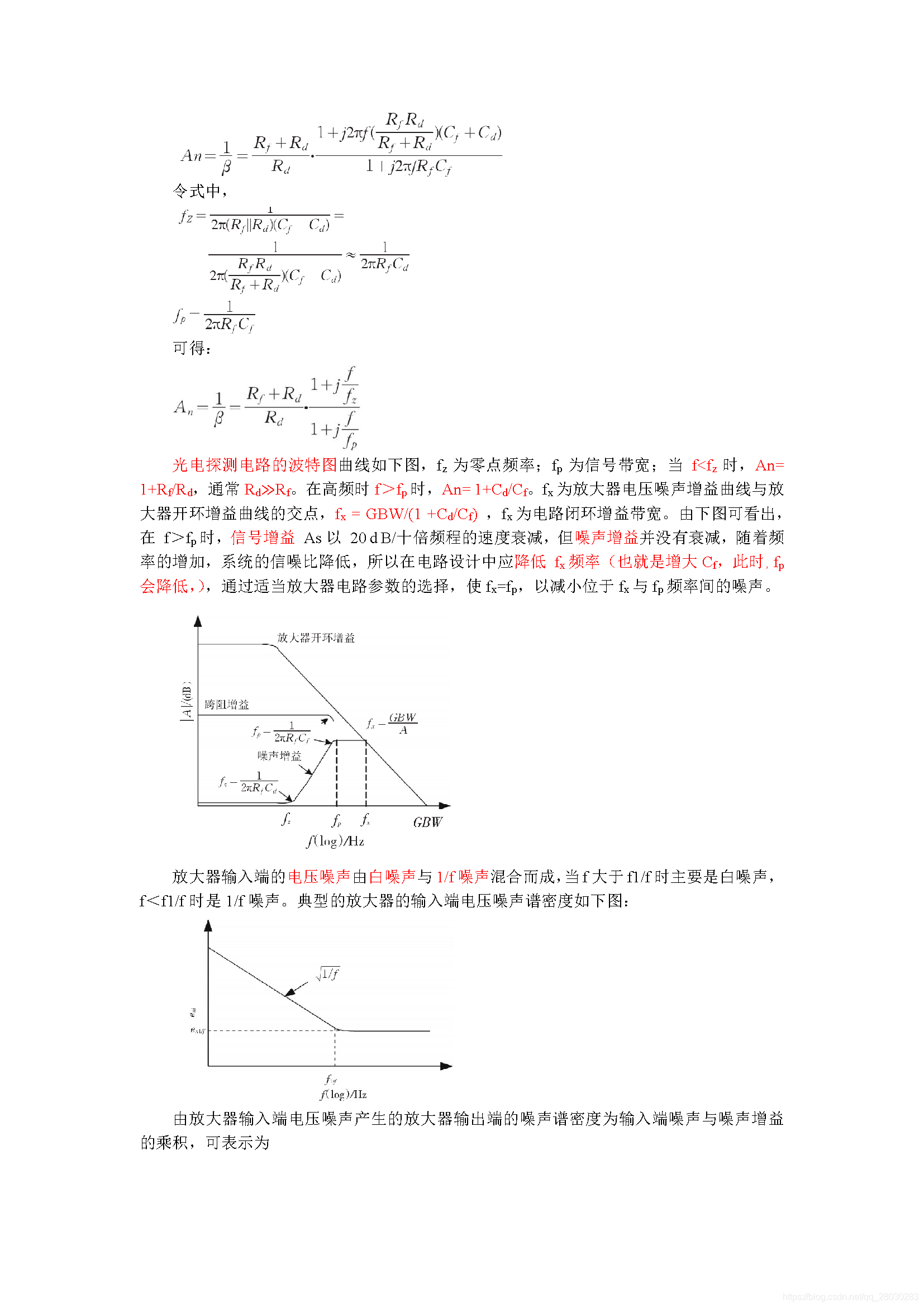

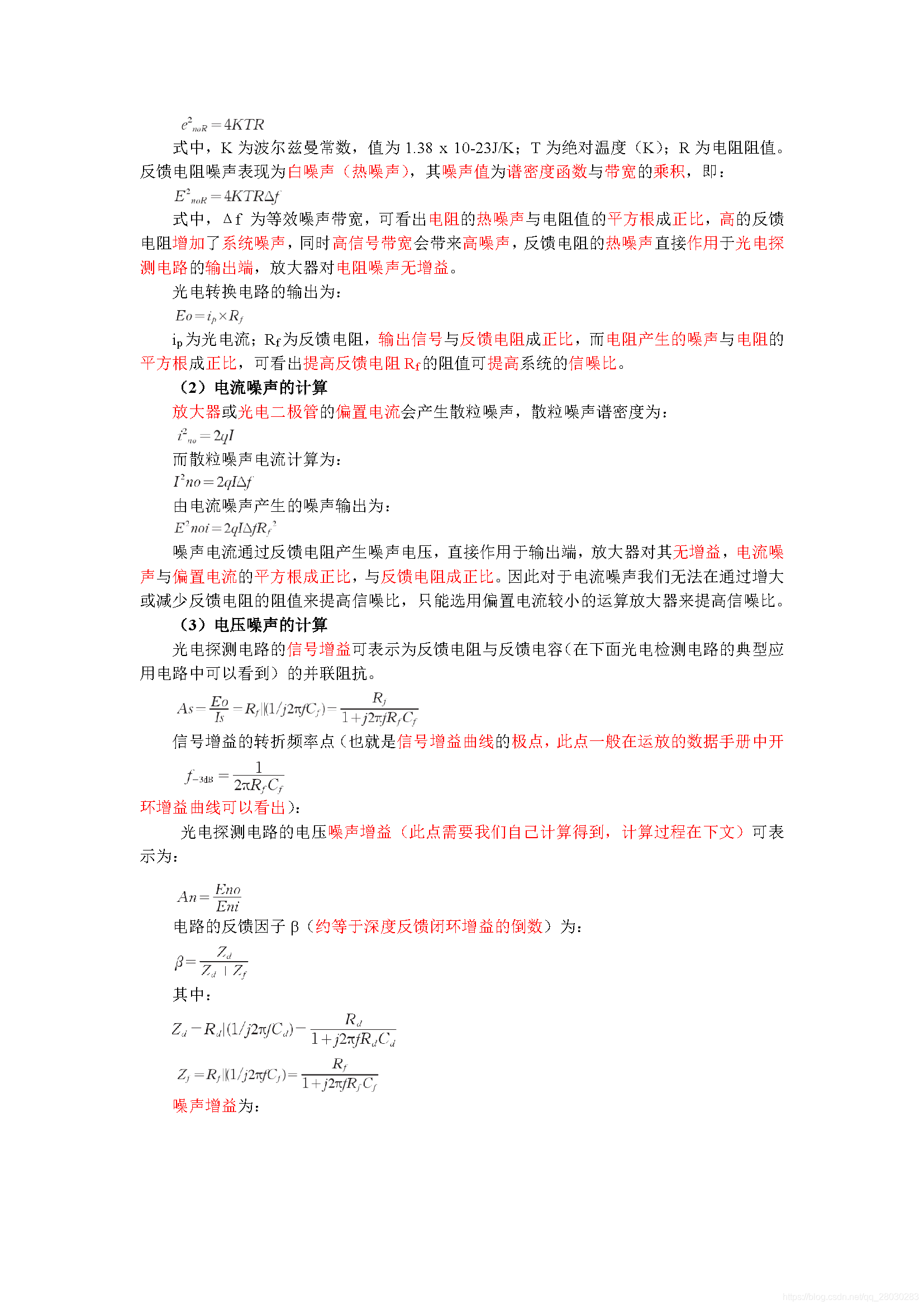

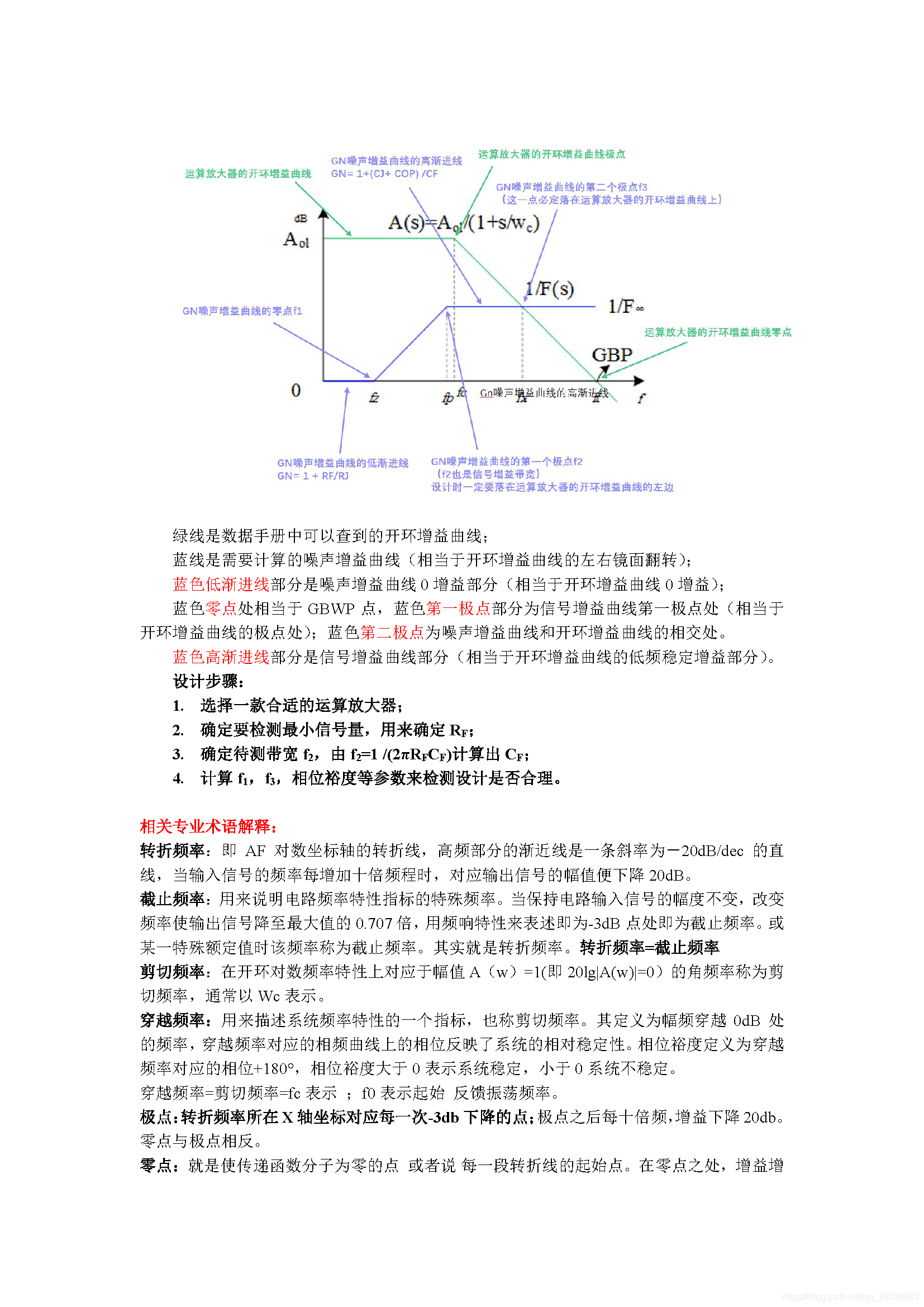

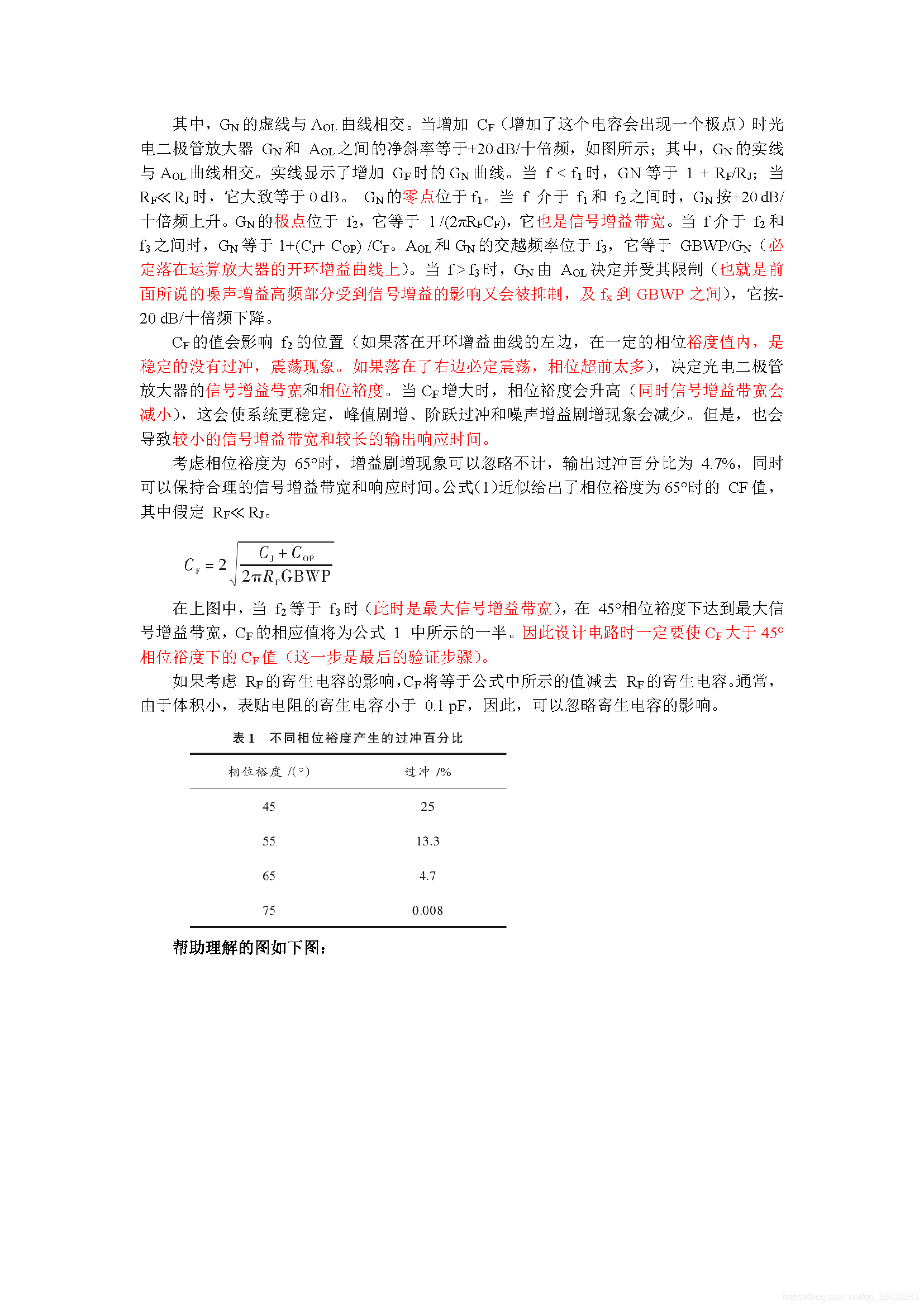

本文深入探讨了光电检测电路的工作原理，包括光传感器的选择、信号转换过程以及电路设计的关键要素。通过实例分析，详细解释了如何根据应用需求优化电路参数，确保高精度和稳定性。此外，还讨论了在实际应用中可能遇到的干扰源及相应的抗干扰措施，为光电检测系统的可靠运行提供指导。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >
