C#中使用OpenGL：（五）1.1版本的OpenGL函数

上一篇文章介绍了如何在C#中表示OpenGL常量，这篇文章将介绍如何在C#中调用1.1版本OpenGL函数。

关于OpenGL版本的问题

OpenGL自从1992年7月份发布1.0版本以来，到2017年9月已经发展到了4.6版本。在OpenGL发展的历程中有两个版本需要特别注意，第一个是1.1版本，第二个是3.0版本。1.1版本的OpenGL是微软Windows系统所支持的最高版本的了，而从3.0版本开始，OpenGL摒弃了早期版本的固定管线，升级到现代OpenGL。
这里着重说一下1.1版本的OpenGL。Windows系统对OpenGL的支持只局限于1.1版本以下，在系统盘里，可以找到opengl32.dll这个文件，里边的函数都是OpenGL1.1版本的函数。根据Windows系统的支持程度，可以把OpenGL分为两个部分，一是1.1版本的早期函数，姑且称之为“老函数”，二是高于1.1版本的函数，姑且称之为“扩展函数”。从程序员的角度来讲，调用OpenGL老函数是比较方便的，而调用OpenGL扩展函数就略显麻烦，通常要先查询电脑是否支持该扩展函数，然后要获取该函数的函数指针，通过函数指针来调用扩展函数。现在一些第三方机构，把OpenGL老函数和扩展函数整合到一块，使得扩展函数调用起来也和早期函数一样方便，比如glew这个库。虽说glew库已经将早期函数和扩展函数整到一起，但这两种函数是有区别的，在C#中调用它们，处理方式也略微不同，因此C#调用OpenGL可分为两部分来讲：C#调用OpenGL老函数和C#调用OpenGL扩展函数。本篇文章将介绍如何在C#中调用1.1版本的OpenGL函数。
C# OpenGL接口源码、C# OpenGL编程例子可在百度网盘下载：链接：https://pan.baidu.com/s/1dnIo1s-l6aqlE3IgaMJA5g
提取码：wc0x

C#中声明OpenGL函数

OpenGL1.1版本的函数大概用300多个，我们可以在glew.h这个头文件里看到这些函数C语言版本的声明。如下图：

在C#中，需要将OpenGL函数以下面的形式声明：

[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glAccum",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glAccum (uint op, float value);

在C#中新建一个类，命名为gl，用来装OpenGL函数。 需要注意的是：“opengl32.dll”这是必须要有的，这表明函数来自opengl32.dll这个动态链接库，EntryPoint必须是函数入口名称，调用约定CallingConvention = CallingConvention.StdCall，必须是StdCall，不能是其他，函数修饰必须是pubic static。
由于函数较多，手动输入既耗时有易出错，因此我使用代码自动生成。下面是一段C代码，用来生成C#的函数声明。

#include<stdio.h>
#include<stdlib.h>
#include<string.h>

void main()
{
	FILE *fpi, *fpo;
	fpi = fopen("glew.h", "rt");
	fpo = fopen("gl.txt", "wt");

	while (!feof(fpi))
	{
		char str1[200] = "";
		char str2[200] = "";
		char str3[200] = "";
		char str4[200] = "";
		char str5[200] = "";
		char str6[600] = "";


		fscanf(fpi, "%s", str1);

		if (strcmp(str1, "GLAPI") == 0)
		{
			fscanf(fpi, "%s%s%s", str2,str3,str4);
			fgets(str5,200 ,fpi);

			char s[400]="[DllImport(\"opengl32.dll\",ExactSpelling=false,EntryPoint=\"";
			strcat(s, str4);
			strcat(s, "\",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]\n");
			char s1[400] = "public static extern ";
			strcat(s1, str2);
			strcat(s1, " ");
			strcat(s1, str4);
			strcat(s1, str5);
			strcat(s1, "\n");
			//sscanf(str6, "%s%s\n", s,s1);
			//puts(str6);
			fputs(s, fpo);
			fputs(s1, fpo);
		}
	}
	fclose(fpi);
	fclose(fpo);
}

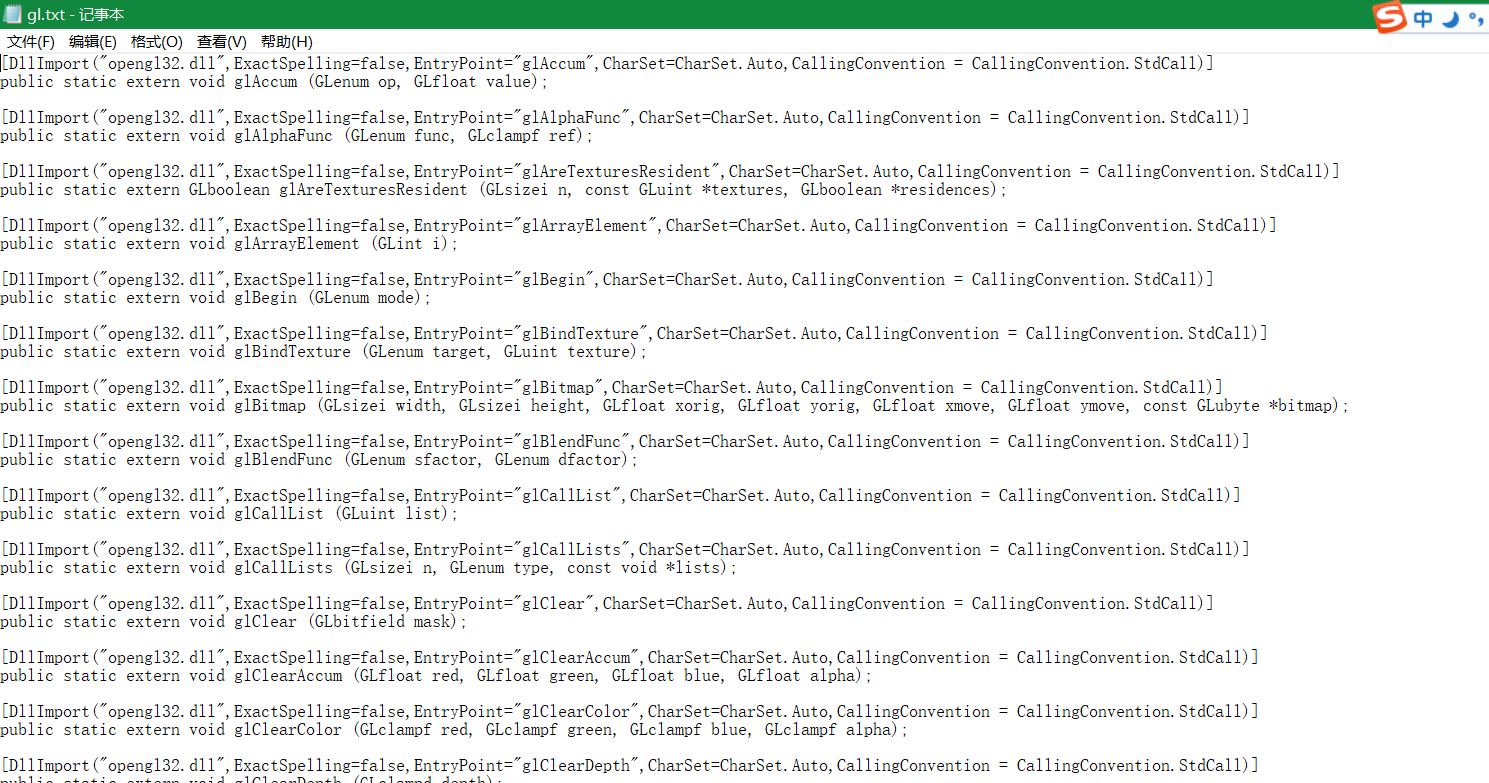

代码自动处理的效果如下：

方法重载

在OpenGL中，有些函数功能是一样的，只是参数的数目、类型不一样，通常归结为一类函数，比如，glColor4i,glColor4f,glColor4fv…是一类函数，在C#中，利用方法重载技术，可以把它们统一命名为glColor4。

C#调用C函数时的参数传递的问题

OpenGL函数的参数，全部是以GL开头的自定义类型，如GLfloat、GLint。在C#中，没有C语言那种自定义类型，如果要实现如C语言自定义类型的效果，则要通过类来实现。如果为每一种自定义数据类型都写一个类的话，我担心会有一些效率上的损害，毕竟C#的效率已经是比C语言低了，我不想更低，因此我用C#基本的数据类型来替代OpenGL的自定义类型。下表是C#基本类型与OpenGL自定义类型的转换关系。

OpenGL自定义类型	C#基本数据类型
GLint/GLint*	int/int []
GLuint/GLuint*	uint/uint []
GLbyte/GLbyte*	sbyte/sbyte []
GLubyte/GLubyte*	byte/byte []
GLshort/GLshort*	short/short []
GLushort/GLushort*	ushort/ushort []
GLfloat/GLfloat*	float/float []
GLdouble/Gldouble*	double/double []
Glboolean/GLboolean*	bool/bool []
GLsizei/GLsizei*	int/int []
GLbitfield	uint
GLclamf	float
GLclamd	double

除了以上表格列出的数据类型外，如果遇到二重指针，则在C#中用 ref IntPtr 来替代。如在C语言中函数声明void func（int **p），在C#中声明则是 void func( ref IntPtr p)。对于有GLvoid 类型指针的函数，可以用Intptr类型替代，也可以将函数重载，然后用C#的基本类型来替代GLvoid。
例子：
（1）参数是普通变量

C函数声明
void glColor3f(GLfloat r,GLfloat g,GLfloat b);

C#方法声明
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glColor3f",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glColor3f (float r,float g,float b);

（2）参数是普通指针

C函数声明
void glColor3fv(GLfloat* v);

C#方法声明
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glColor3fv",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glColor3fv (float[] v);
或
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glColor3fv",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glColor3fv (IntPtr v);

（3）参数是二重指针

C函数声明
void glShaderSource( GLuint shader,  GLsizei count,  const GLchar **string, const GLint *length);

c#方法声明
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glShaderSource",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glShaderSource (uint shader,int count,IntPtr[] string,int[] length);

（4）参数是空类型指针（GLvoid）

C函数声明
void glCallLists (GLint n, GLenum type, GLvoid* lists);

C#方法声明
//用Intptr类型
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glCallLists",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glCallLists (int n, uint type, Intptr lists);
//或者用函数重载
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glCallLists",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glCallLists (int n, uint type, int [] lists);
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glCallLists",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glCallLists (int n, uint type, uint [] lists);
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glCallLists",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glCallLists (int n, uint type, short [] lists);
[DllImport("opengl32.dll",ExactSpelling=false,EntryPoint="glCallLists",CharSet=CharSet.Auto,CallingConvention = CallingConvention.StdCall)]
public static extern void glCallLists (int n, uint type, ushort [] lists);

结语

这是第五篇关于C#调用OpenGL的文章，到目前为止，已经解决了两大问题，分别是OpenGL常量在C#中表示（文章四中介绍）和1.1版本OpenGL函数在C#中的声明。下一篇文章将深入地探讨C#中调用OpenGL函数时的参数传递问题。想了解详细的设计，可以浏览我的源码
