H.264——使用H.264视频编解码器JM进行YUV图像序列的编解码

常见H.264视频编码器

X264（只有编码没有解码）是由Video LAN组织制作的，这个组织还制作了一款著名的开源媒体播放器VLC

JM的参考代码托管在hhi组织（德国的研究机构），我们可以在这个机构中获取JM最新的源代码。
最近经典的版本是JM8.6，虽然没有包含最新的内容，但在开始阶段以及足够我们进行学习

JM基础配置

下载解压后用Visual Studio打开tml.sln

• ldecod——解码器
• lencod——编码器

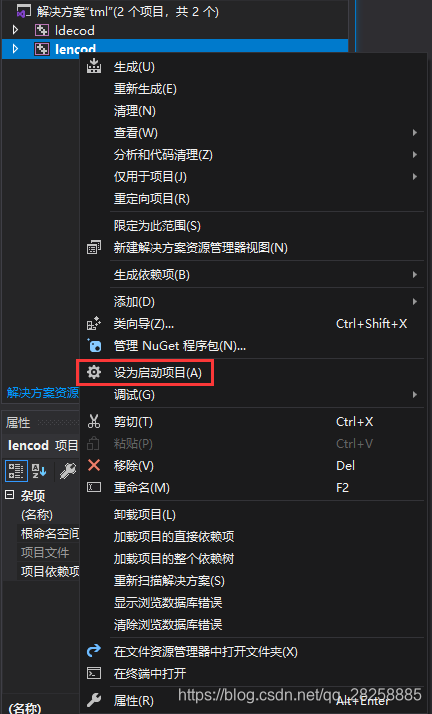

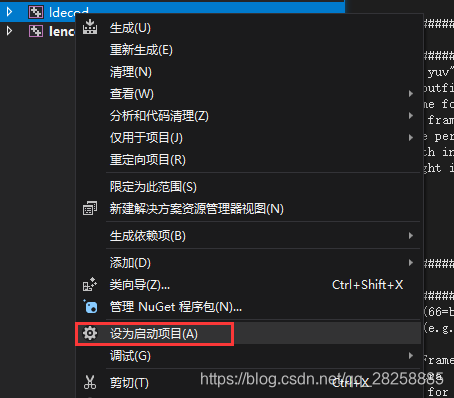

将lencod设为启动项目

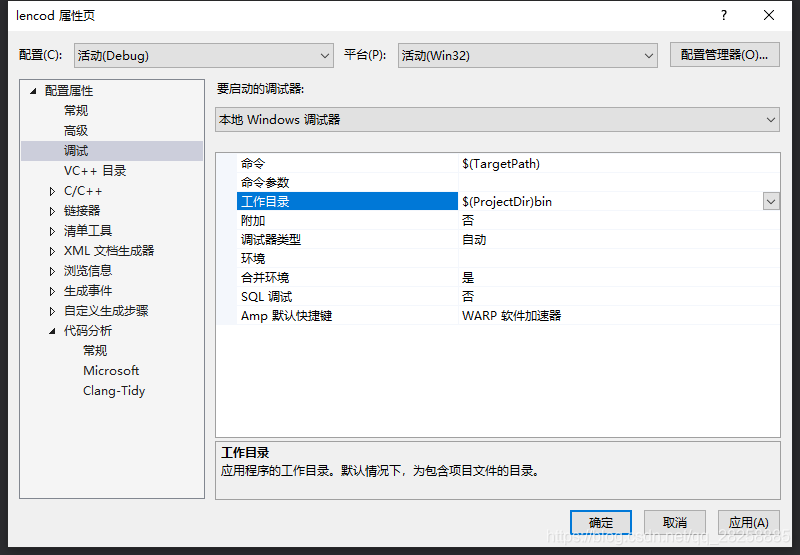

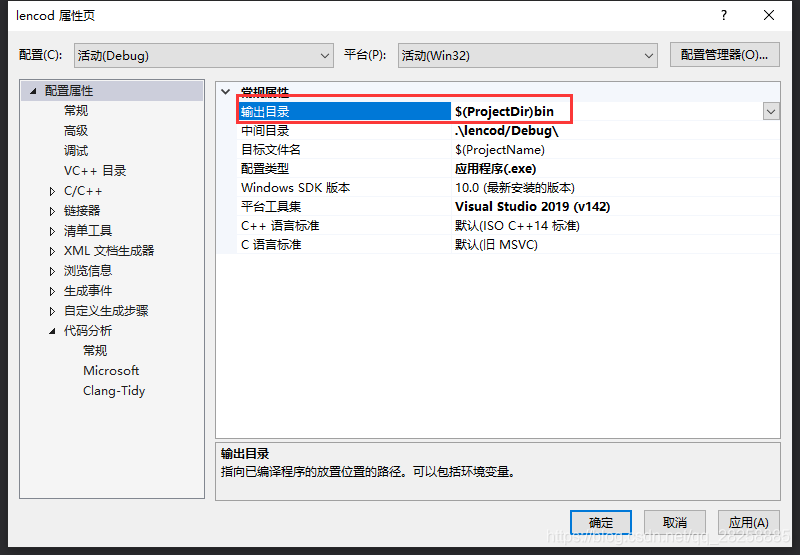

然后点击下方的属性,修改输出目录及工作目录

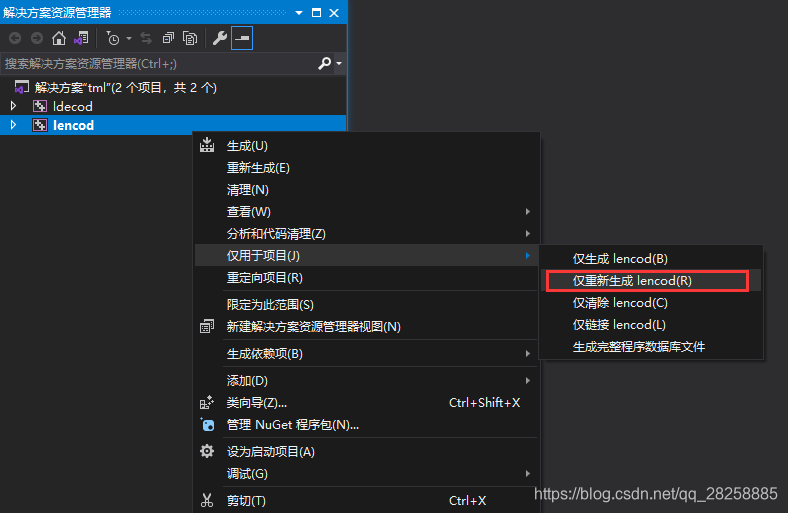

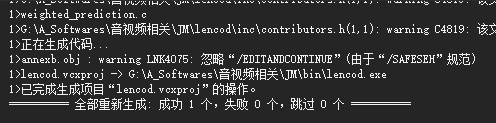

接下来重新生成项目

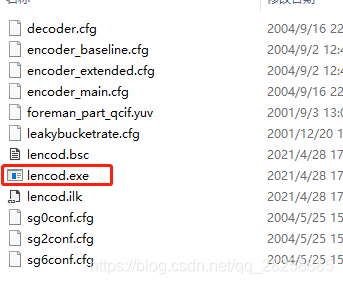

在bin目录下已生成lencod.exe

准备一个YUV视频

首先录一段视频，再使用ffmpeg将其转为yuv420p

ffmpeg -i srcVideo.mp4 -ss 00:00:00 -t 10 -s 1920x1080 -pix_fmt yuv420p srcVideo.yuv

该命令的作用是把所在路径下的srcVideo.mp4文件从第20秒开始，往下10秒，即20~30秒之间，截取这段时间的视频，把它转换为帧宽度为640，帧高度为272，像素格式为yuv420p的YUV文件：srcVideo.yuv。

然后放到bin目录下

JM实现编码

修改配置文件

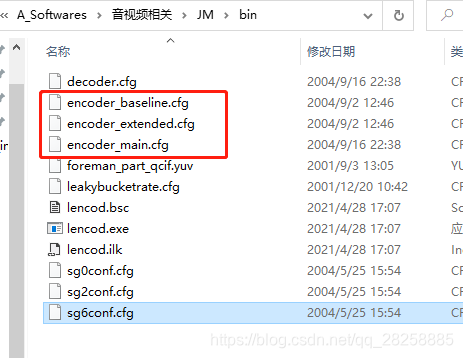

在工作目录下，提供了三个config文件，表示三个profile的配置

本着由简单到复杂的原则，选择encoder_baseline.cfg，复制一份，修改文件名为encoder.cfg

用notepad打开
这个文件，是我们在编码过程中所需要的一些配置信息

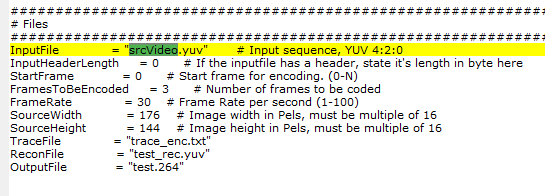

修改文件名

后面头的长度和StartFrame我们都保持不变。

FrameToBeEncoded表示需要编码的帧数，3帧有点少，我们改为10帧
后面的帧率日志文件输出文件等都保持不变

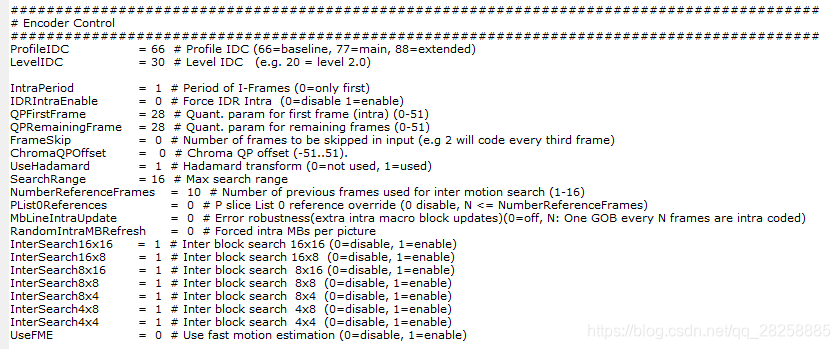

Encoder Control

• ProfileIDC——选择的profile
• IntraPeriod——若为0则只有第一帧为I帧，这里设置为1
• IDRIntraEnable——是否强制所有I帧为IDR关键帧，0关闭，1开启.

编译运行

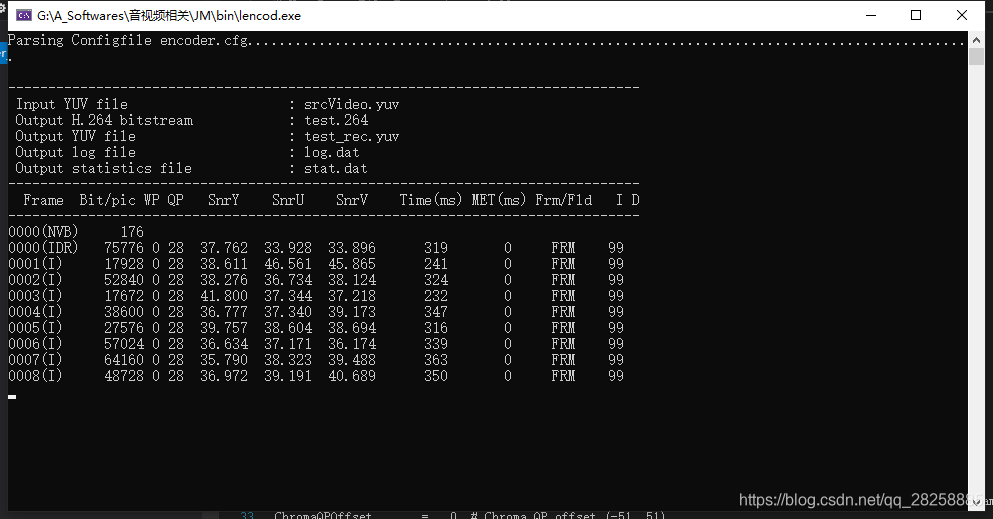

这就是编码过程

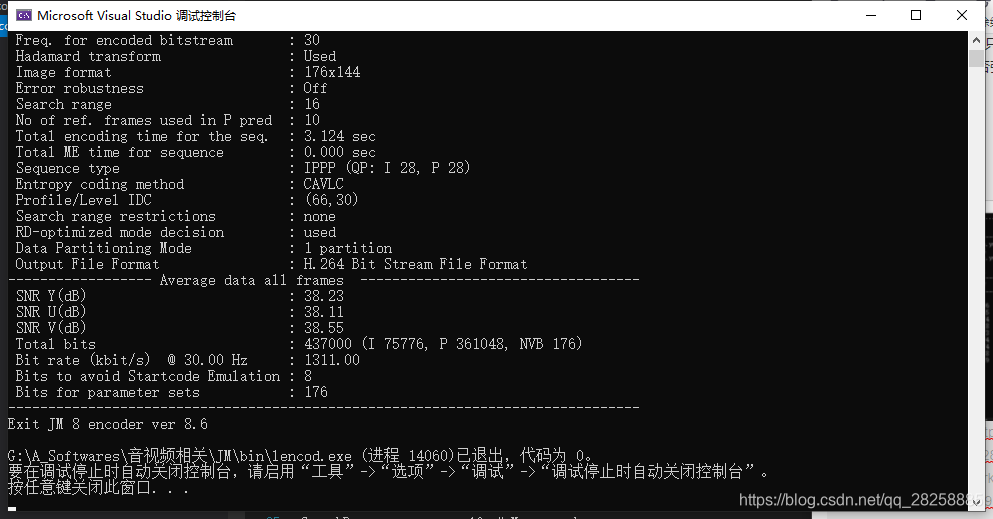

编码完毕

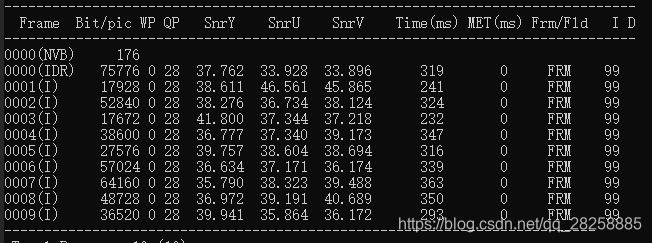

上图可以看到，第一帧为IDR关键帧，其余都是I帧。总共编了10帧

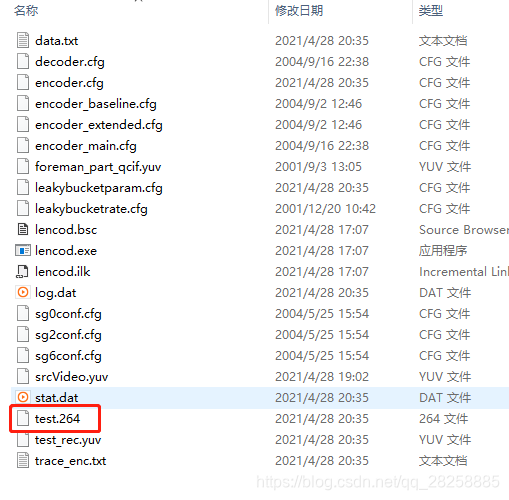

这里是参数

• test.264，就是生成的H.264码流文件
• test_rec.yuv是编码过程中重建的yuv图像
• trace_enc.txt是日志文件，配置文件中关闭则文件没有内容

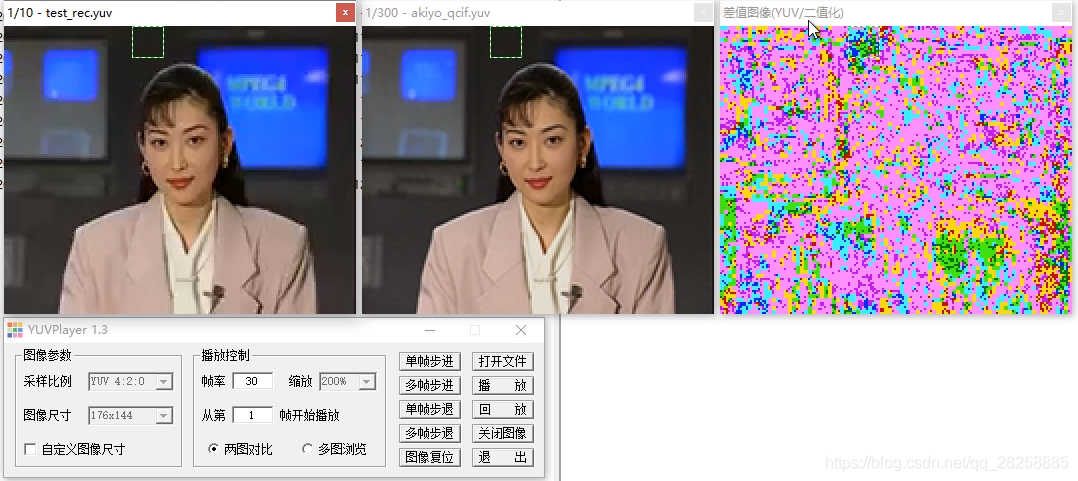

通过YUVPlayer将test_rec.yuv同源yuv进行比较，就可以看出失真所在

以上就是通过JM对YUV格式的图像序列进行编码，生成一个符合H.264标准的码流的过程

JM实现解码

将ldecod设置为启动项目，然后修改设置
和上面一样，将输出目录和工作目录设置为$(ProjectDir)bin

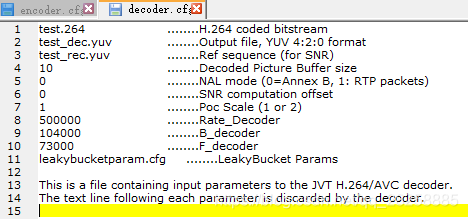

接着打开解码器的配置文件decoder.cfg

检查需要解码的码流文件、输出文件以及参考帧文件
由于是和编码的时候设置一致，此时就不需要修改

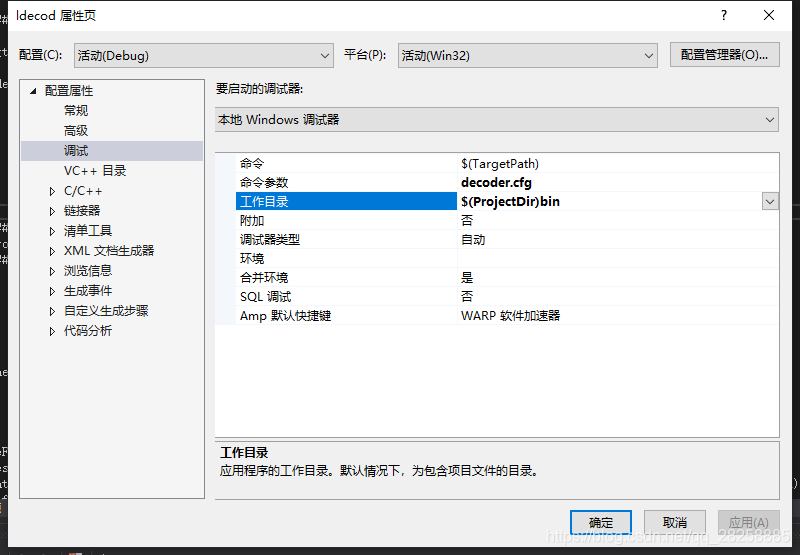

然后将解码的配置文件写道ldecod的命令参数中

依次点击生成——清理解决方案
然后运行

解码完成

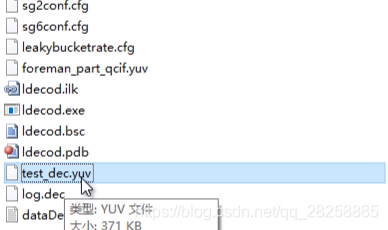

生成test_dec.yuv

如何判断编码解码是否正确

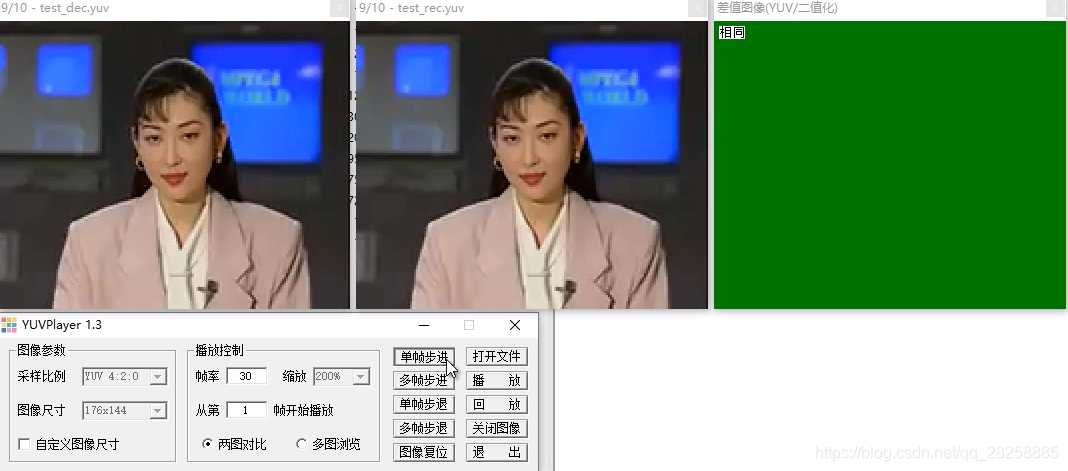

将解码后的图像与编码时重建的图像进行比对
只有这两个是一致的，那么我们所做的编解码才是匹配的

从第一帧一直比对到最后一帧，全部相同。
则编解码的过程是正确的，即编解码匹配
