基于STM32F1的AD7682应用

下载中文版的7682参考资料，可以去如下网站

ANALOG DEVICES

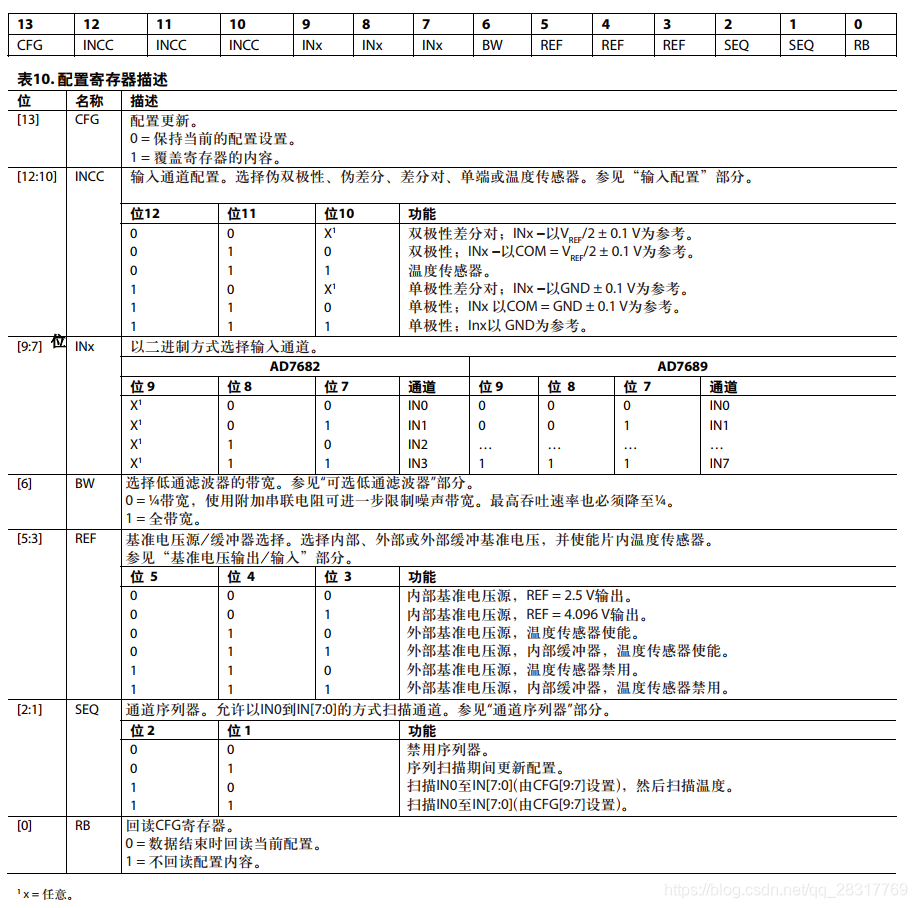

使用软件模拟时序，首先是配置

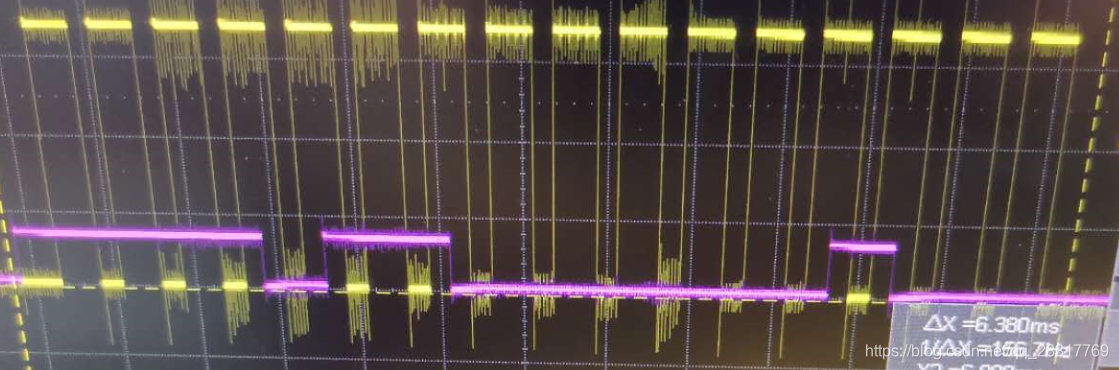

根据自己的需求配置好7682，而后用示波器观察，配置是否正确





模拟时序

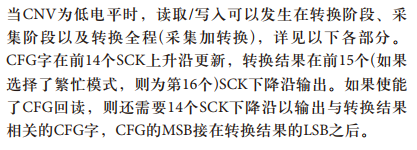

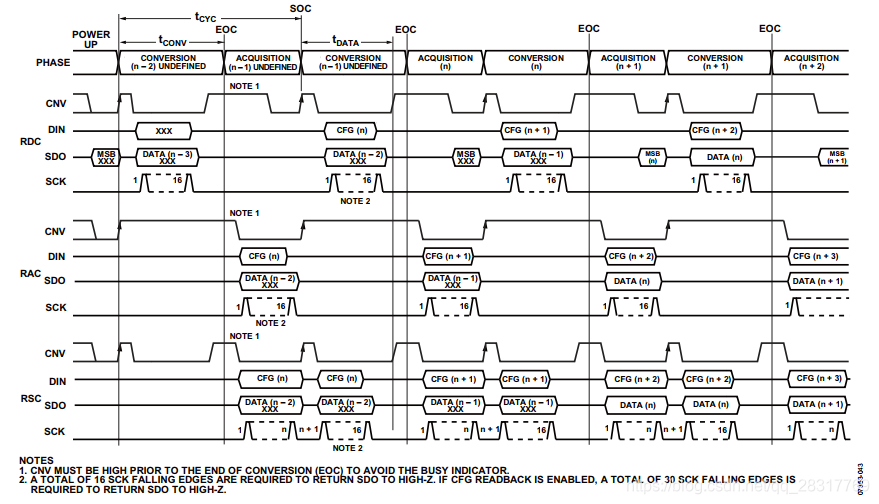

参考如下时序图



用一个通道，来验证7682是否正常工作

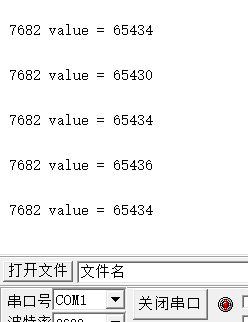

此处用了内部基准2.5V。并将2.5V接至IN3，运行程序，由串口打印数据。由于是16位的AD，理论上应该返回65535







参考程序如下

网上有很多例程

 u16 AD7682(u8 ch)
{
  u16 reg=0;
  u16 data=0;
  CS_LOW;
  SCLK_LOW;
  reg = (1<<13)|(7<<10)|(ch<<7)|(1<<6)|(1<<0);
  reg <<=2;

  for(u8 i=0; i<16; i++)
  {
    if(reg&0x8000) DIN_HIGH;
    else           DIN_LOW;

    reg<<=1;
    SCLK_HIGH;
    Delay_1us(20);
    data<<=1;
    if(DOUT_READ)  data|=1;
    SCLK_LOW;
    Delay_1us(20);
  }
  CS_HIGH;
  Delay_1us(20);
  return (data);
}
