三相桥式全控整流理论知识

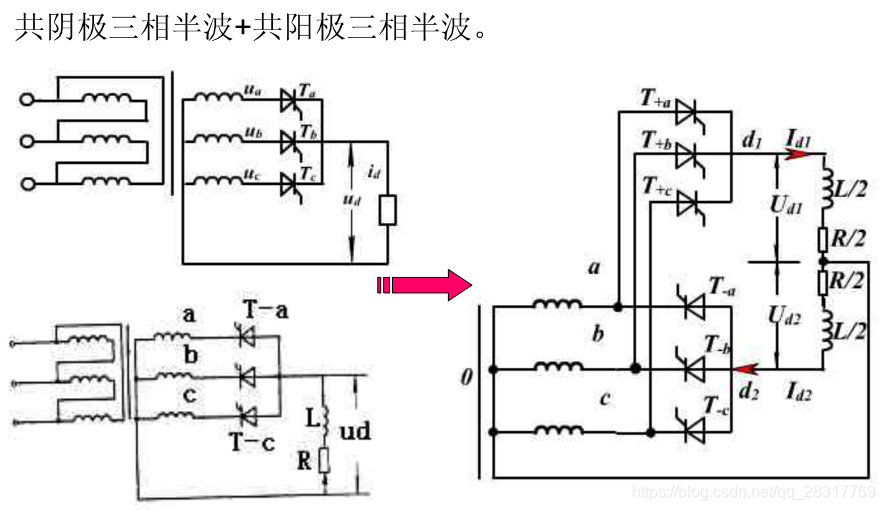

1、电路图

在百度搜索了下

三相全控整流电路，输出直流电压脉动较小，输出容量较大。

当改变延时触发角时，输出电压平均值改变。

晶闸管的特性：

1、承受反向电压时，不论门极是否有触发，都不导通。

2、承受正向电压时，只有在门极被有效触发时，才导通。

3、导通情况下，只要有一定的正向阳极电压，不论门极如何电压如何，都是导通状态。

4、导通情况下，当主回路电压或电流减小到接近于零，晶闸管关断。





 一般变压器一次侧三角型接法，二次侧星型。

图中1、3、5的阴极连接在一起成共阴极组（在正半周触发），同理4、6、2是共阳极组（在负半周触发）。

习惯上，导通顺序（分析方便）： 1 2 3 4 5 6 ，相位依次差60度，因此如图布置6个晶闸管

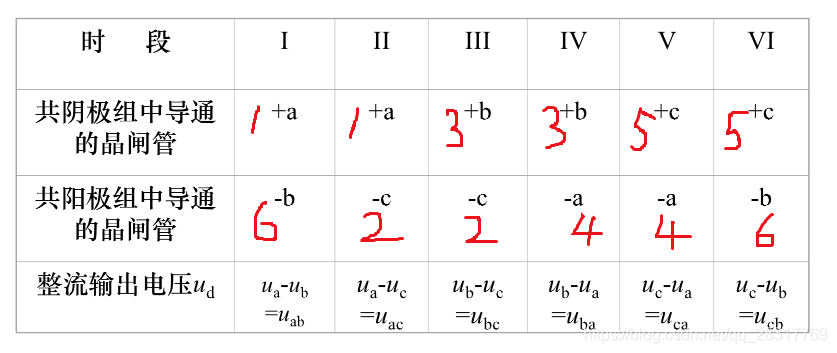

在第一时段，a电压最高，共阴极组的1号导通，b最低，共阳极组的6导通。在负载上的整流电压是uab

经过60度，来到第二时段，a还是最高，1号继续通，c变成最低，2号触发导通（电流从b相换到c相），6号承受反向电压而关闭。

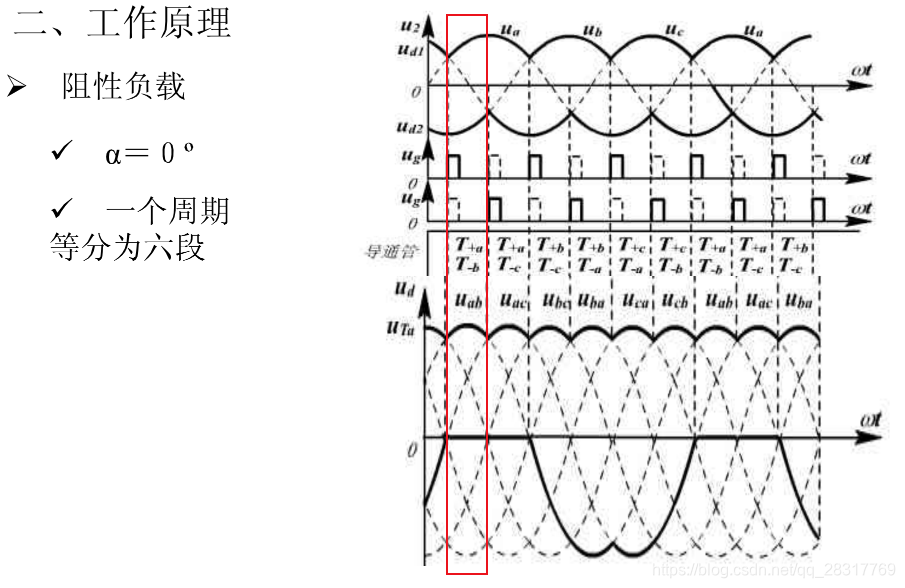

2、控制角=0时，阻性负载工作情况

 在自然换相点（相电压的交点与线电压的交点在同一角度位置上）换相（红色框内，作为第一个时段，第一个换相点也作为触发角的起点），ua电压开始大于ub、uc电压，此时是晶闸管1和6触发。

三相交流电波形图：阴极所接电压最低的一个导通，阳极所接电压最大的一个导通。

任何时刻，共阳极组提供一个晶闸管导通，共阴极组提供一个晶闸管导通，且不是同相上的晶闸管，形成回路（同时加触发脉冲）。

当延时角=0时，输出电压Ud一周期内的波形是6个线电压的包络线（波头部uab等，线电压一部分），整流电压在一个周期内脉动六次，所以称六脉动整流电路（三相半波整流称3脉动），50HZ * 6 = 300HZ（对于工频电源的脉动频率）。

输出电压6次脉动波形，每隔60度重复出现一次，所以计算输出电压平均值在60度内取平均值就可以了。

可控硅承受线电压的峰值。在1和6导通时，3和4承受反向线电压uba，2号承受反向线电压ubc，5号承受反向线电压uca。



又到一个换相点（此换相点在负方向） ，1和2触发。

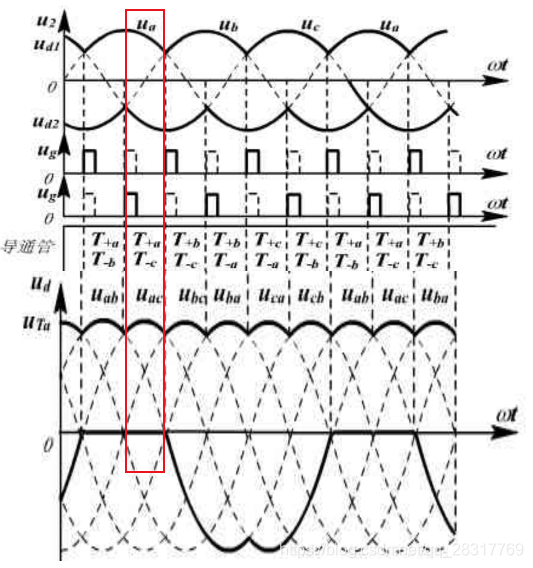

3、控制角>0时，阻性负载工作情况

大于0，Ud波形出现缺口，并随着延时角的增大而增大，输出电压平均值降低。

电阻性负载时，延时角=120时，输出电压为0，移相范围0-120度。

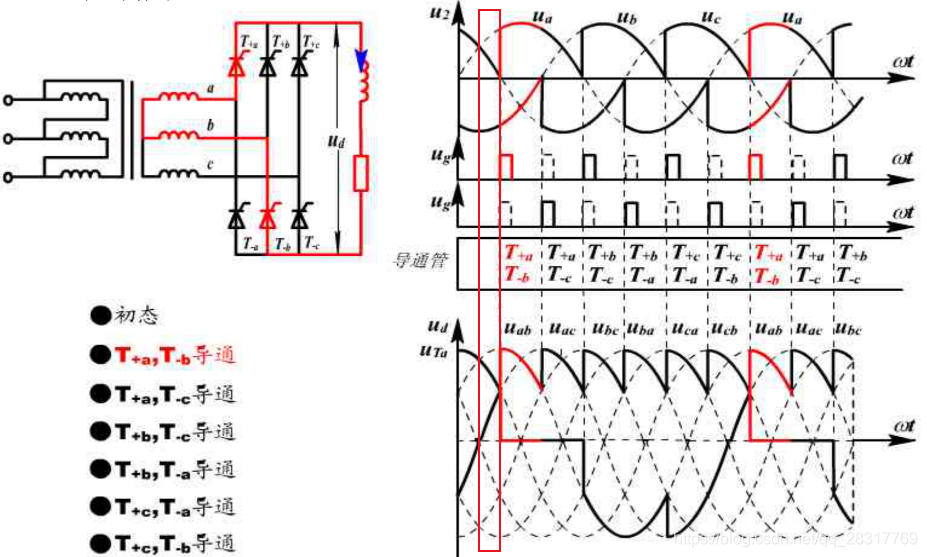

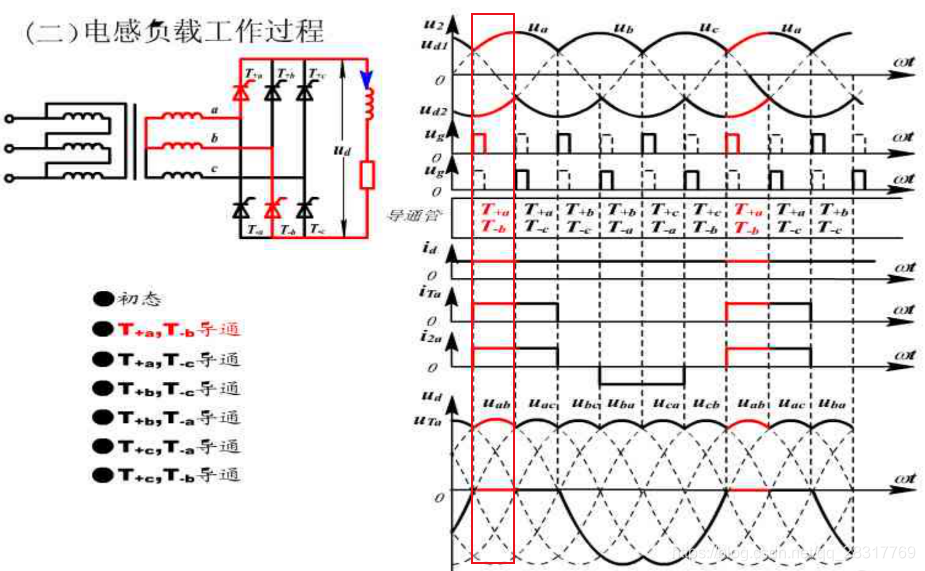

4、控制角=0时，阻感性负载工作情况

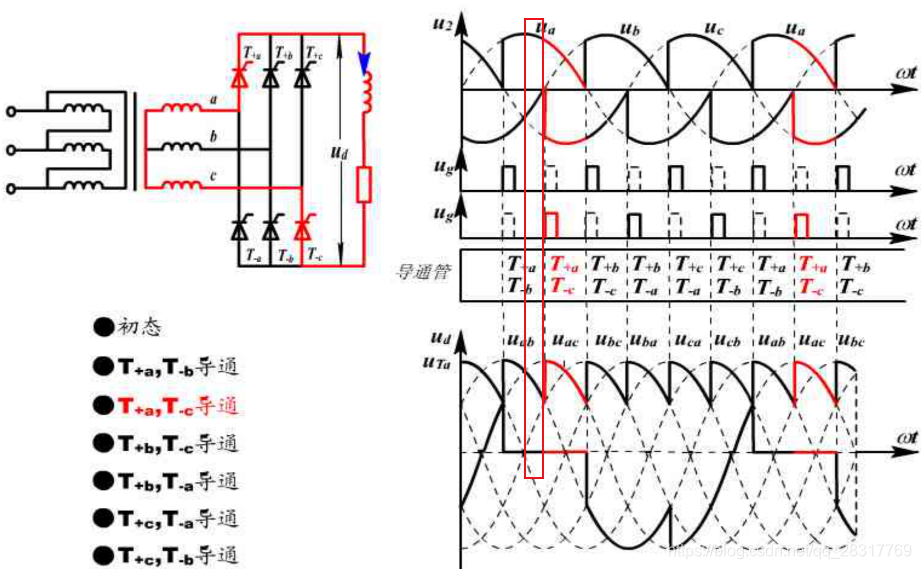

5、控制角=30时，阻感性负载工作情况

大红框部分的代表延时30度

大红框部分的代表延时30度

控制角=30时，每个晶闸管都是从自然换相点后移30度才开始换相。输出线电压uac时，经过a相和b相的自然换相点，虽然b的电压开始大于a相，但是3号晶闸管没有在换相点触发，因此uac继续输出电压。

6、控制角=60时，阻感性负载工作情况

大红框代表延60度。

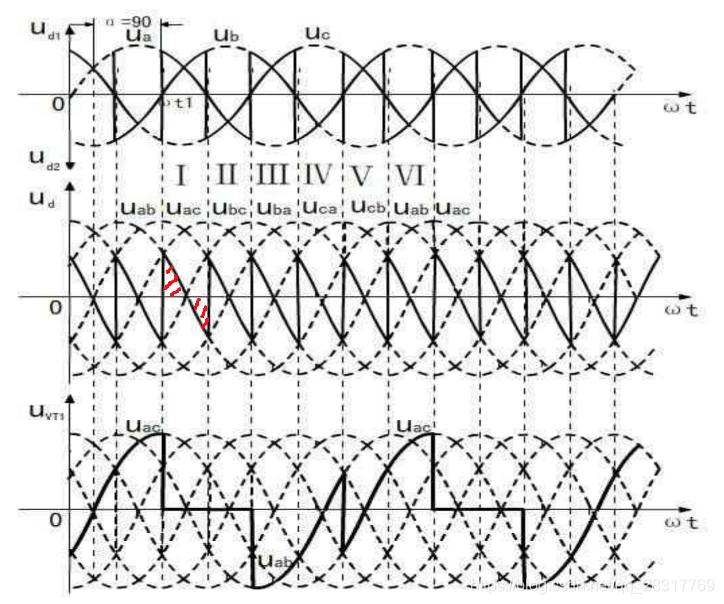

7、控制角=90时，阻感性负载工作情况

 输出电压平均值为0



8、触发脉冲

双脉冲触发：在触发1号晶闸管的时候，同时给6号晶闸管补发一个脉冲，相当于两个窄脉冲替代大于60度的宽脉冲。
