LVGL的基础知识总结

详细的内容可以参考正点原子的LVGL开发指南，本文只记录重点内容

正点原子后续的例程都是基于操作系统来写的

面向对象

在 LVGL 中，用户界面的基本构建成分是对象，也称为小部件，例如：按钮、标签、图片、列表、图表、文本区域，等等。值得注意的是，LVGL 图形库虽然是由 C 语言开发的，但其所采用的是一种面对对象编程思维，这就涉及到了“类”的概念。

在 C语言中，并没有“类”的概念，而 LVGL通过结构体的形式实现了“类”的功能（并非真的“类”）

也就是说，每一个部件都是一个对象，我们直接针对部件对象来操作即可。

为了方便统一管理，LVGL的所有部件都会有一个父类，LVGL中，父类是属于一种最基础的基础对象。

基础对象

基础对象本身就是一个小部件，当它被创建出来之后，其呈现出一个矩形。

除此之外，基础对象还是其他小部件的父类，所有部件的位置、大小等基本属性都是归基础对象管理的。屏幕就是最顶层的一个父类（除了屏幕没有自己的父类，其他部件都有）

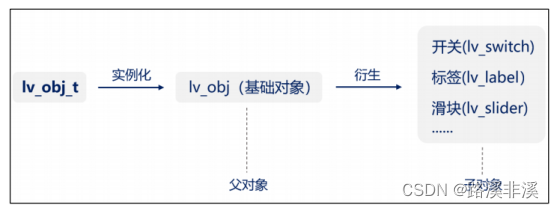

由上图可知，在 LVGL 中，首先定义了 lv_obj_t 这个结构体，然后通过这个结构体去实例化一个基础对象（lv_obj），这个基础对象将作为父对象，去衍生更多的子对象（其他部件）。

值得注意的是，通过这种“类”的方式去衍生其他部件，所衍生出来的部件将会继承父对象的一些基本属性，例如大小、位置、样式，等等，因此，我们可以通过一套统一的函数去管理不同部件的基本属性。

基础对象的作用有四个：

① 管理其他部件的基本属性；

② 作为背景装饰；

③ 辅助布局；

④ 界面切换。

第一个作用内容比较多，我们后面单独讨论，先说下其他三个作用

1. 作为背景装饰

当基础对象被创建出来后，它默认是一个圆角矩形，如下图所示：

在设计较为复杂的 GUI 界面时，不同功能的模块之间需要清晰地划分区域，此时，我们

可以使用基础对象作为背景，对不同的区域进行划分。

2. 辅助布局

当 GUI 界面中有一些组成内容相似的模块时，可以利用基础对象作为父对象，创建出其他的部件，这些部件将出现在基础对象内部，此时，我们只需要管理各基础对象之间的布局即可，其他的部件会随之变化。类似于编组。

3. 界面切换

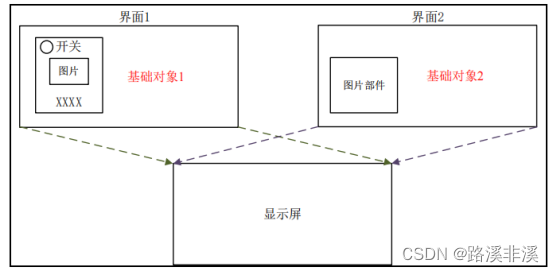

当基础对象做为父对象，创建出其他的部件时，这些被创建出来的部件将出现在其父对象的内部，换言之，此时的基础对象就是一个容器，它里面子对象会随之移动。在 UI 设计中，我们可以利用上述的特性，实现界面的切换，示意图如下所示：

由上图可知，基础对象 1、2 分别用于管理界面 1、2，它们之中存在一些子对象（例如开关），当用户需要切换界面时，只需切换容器即可。

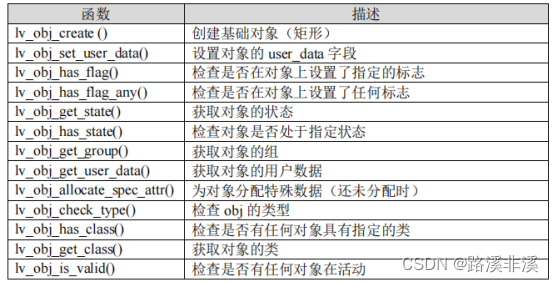

LVGL 官方提供了很多与基础对象相关 API 函数，如下表所示：

最常用的有两个

创建基础对象
