常用的40引脚的RGB屏介绍

最新推荐文章于 2025-02-18 17:35:53 发布

liefyuan

最新推荐文章于 2025-02-18 17:35:53 发布

阅读量1.4w

点赞数 16

分类专栏：嵌入式linux 记录文章标签： RGB屏

本文链接：https://blog.csdn.net/qq_28877125/article/details/123076973

版权

162 篇文章

订阅专栏

6 篇文章

订阅专栏

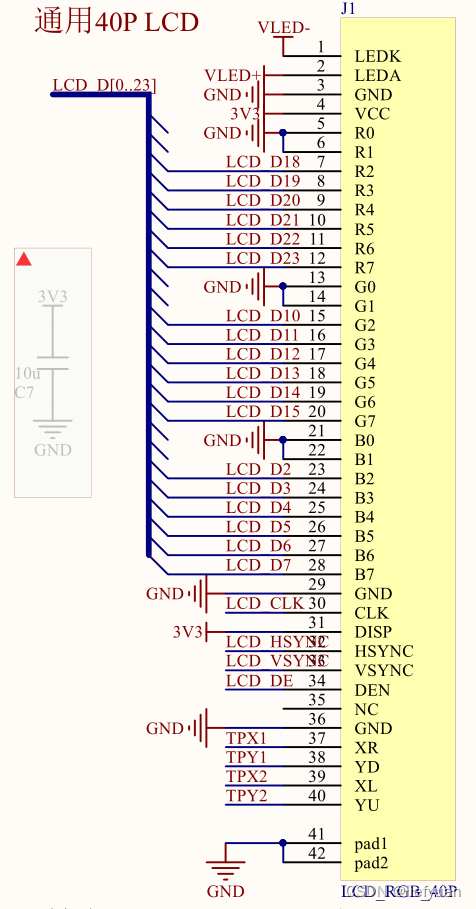

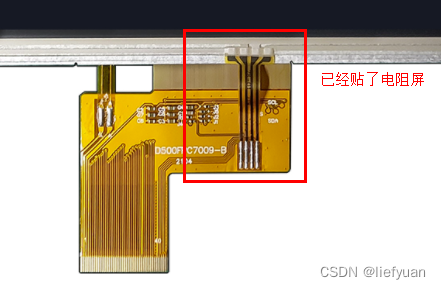

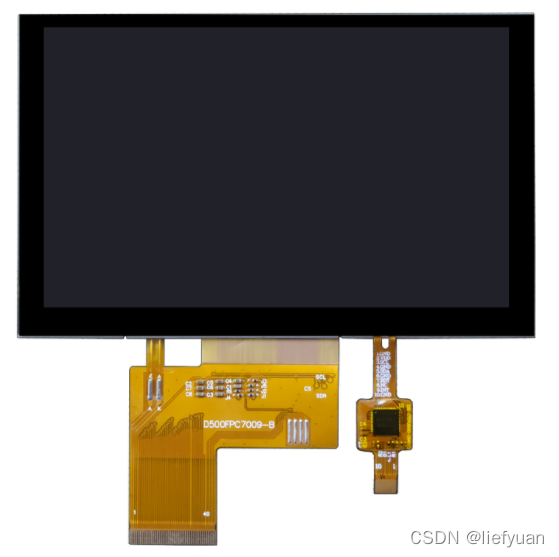

软排线位置介绍

在这里插入图片描述

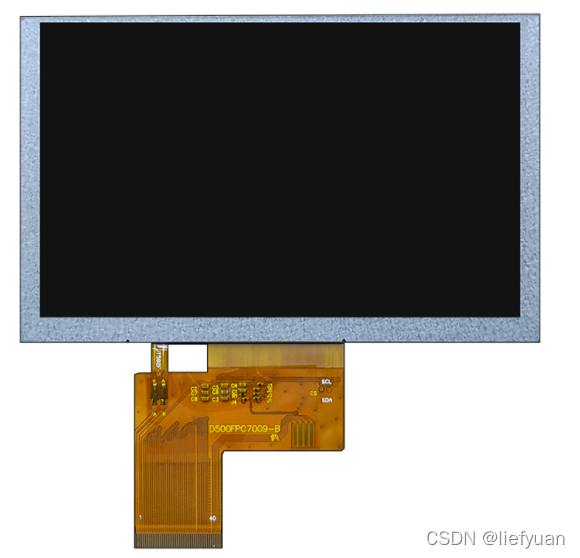

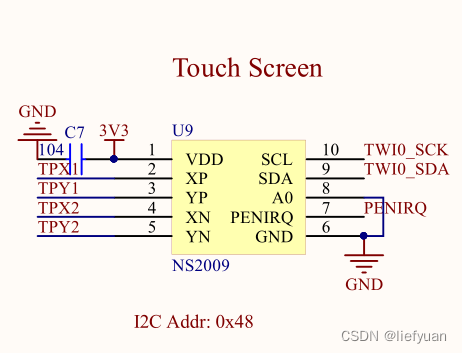

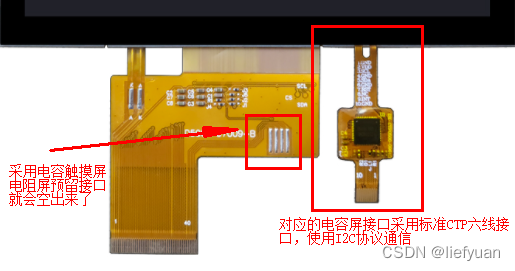

电阻屏信号线四根预留在软排上面，所以采用电阻屏方案的需要在主板上有对应的触摸芯片（例如：NS2009）

在这里插入图片描述

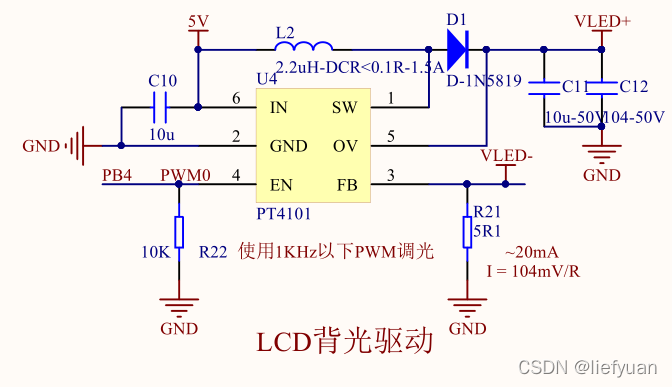

RGB屏需要背光电路，并且需要一个引脚作为背光使能（PWM功能调光）。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

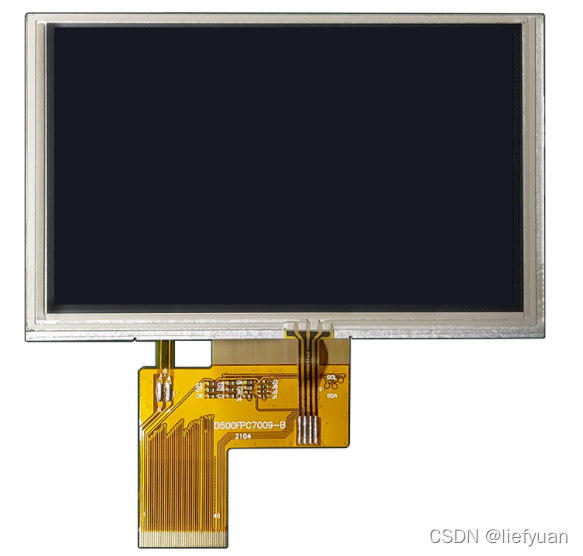

电阻屏使用FPC的最后四根线（37,38,39,40）来传输XY信号线。XY信号并不能直接应用还需要传感器（比如：NS2009）利用I2C协议来将信号应用到操作系统应用中。
