在Aidlux融合系统中基于aildlite2版本适配yolov5目标检测模型

主要思想

• 使用高通QCS8550开发板，在开发板上的Aidlux融合系统上移植手持缺陷检测仪的yolov5缺陷检测模型。
• 由于aidlite升级到了2.0版本，查了一圈博客都没有可以直接用的代码，因此自己对最新的aidlite目标检测源码做了一次yolov5的移植。

平台介绍

• QCS8550开发板，一款基于高通QCS8550为平台的高算力开发套件，采用4nm制程，集成了Android系统。QCS8550算力高达48Tops，拥有强大的图形处理能力和视频编解码能力，以及丰富的外围接口。另外模组封装可以同时兼容QCS8250和SM8475平台，开发套件面向工业相机、智算服务器、边缘智算盒、工控机、无人机、机器人、视频会议等多种智能物联网设备产品。

• 套件介绍：AidLux

Aidlux融合系统介绍

• 官网平台介绍：AidLux Docs
• AidLux是一个构建在ARM硬件上，基于创新性跨Android/鸿蒙 + Linux融合系统环境的智能物联网 (AIoT) 应用开发和部署平台。

Aidlite-SDK开发工具介绍

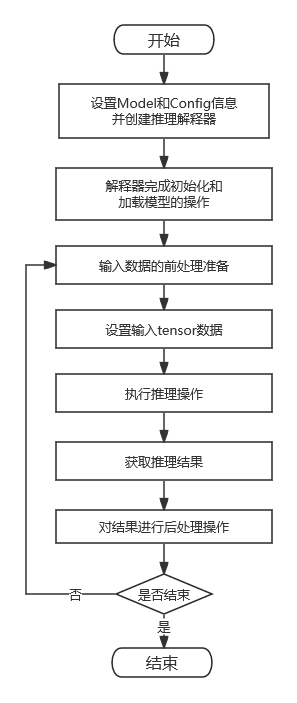

• Aidlite-SDK 是跨平台统一 AI 推理中间件，针对不同 AI 框架和不同 AI 芯片的调用进行了抽象，形成统一 API，可实现模型推理实现的解耦合。Aidlite-SDK深度学习开发流程图如下。

官网链接：AidLite SDK for Python | AidLux Docs

Aidlux系统中移植手持缺陷检测模型

模型格式转换

1.使用yolov5-6.2源码中export.py将模型文件pt转onnx格式。

• 代码：yolov5\export.py

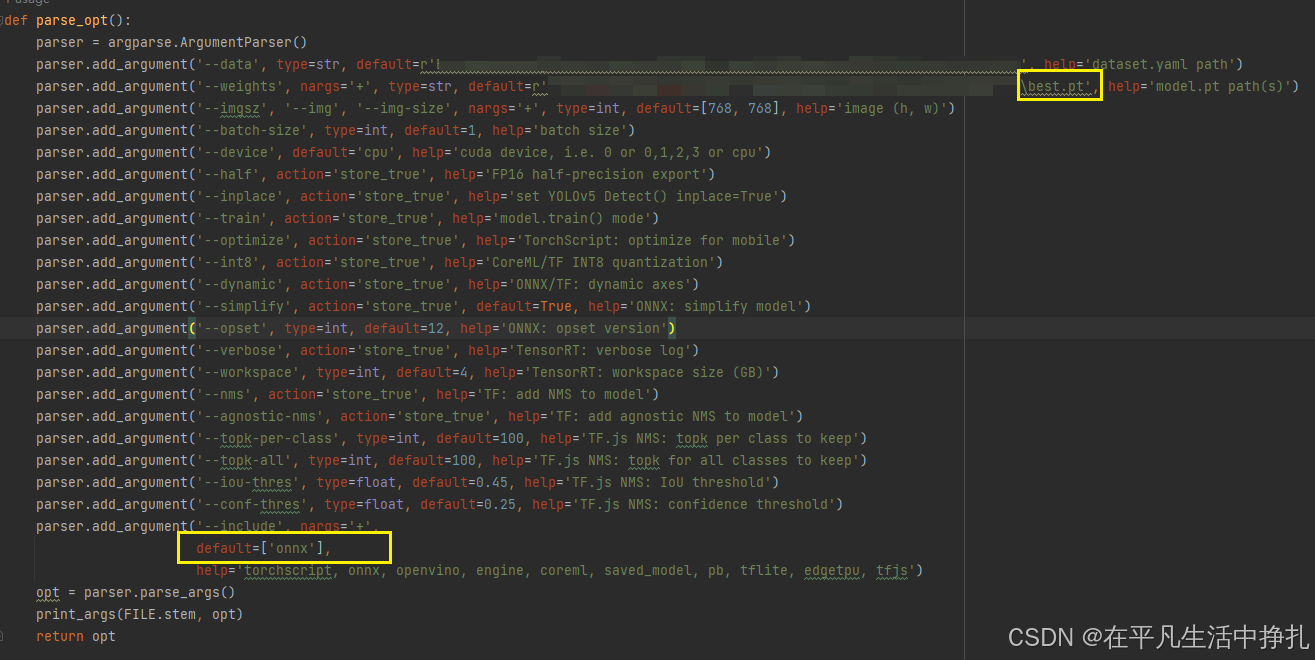

• 参数如图：

2.使用AIMO工具将yolov5缺陷检测模型onnx格式文件转为dlc格式文件，具体流程如下。

        a.登录AIMO工具网页：https://aimo.aidlux.com/#/convert-record

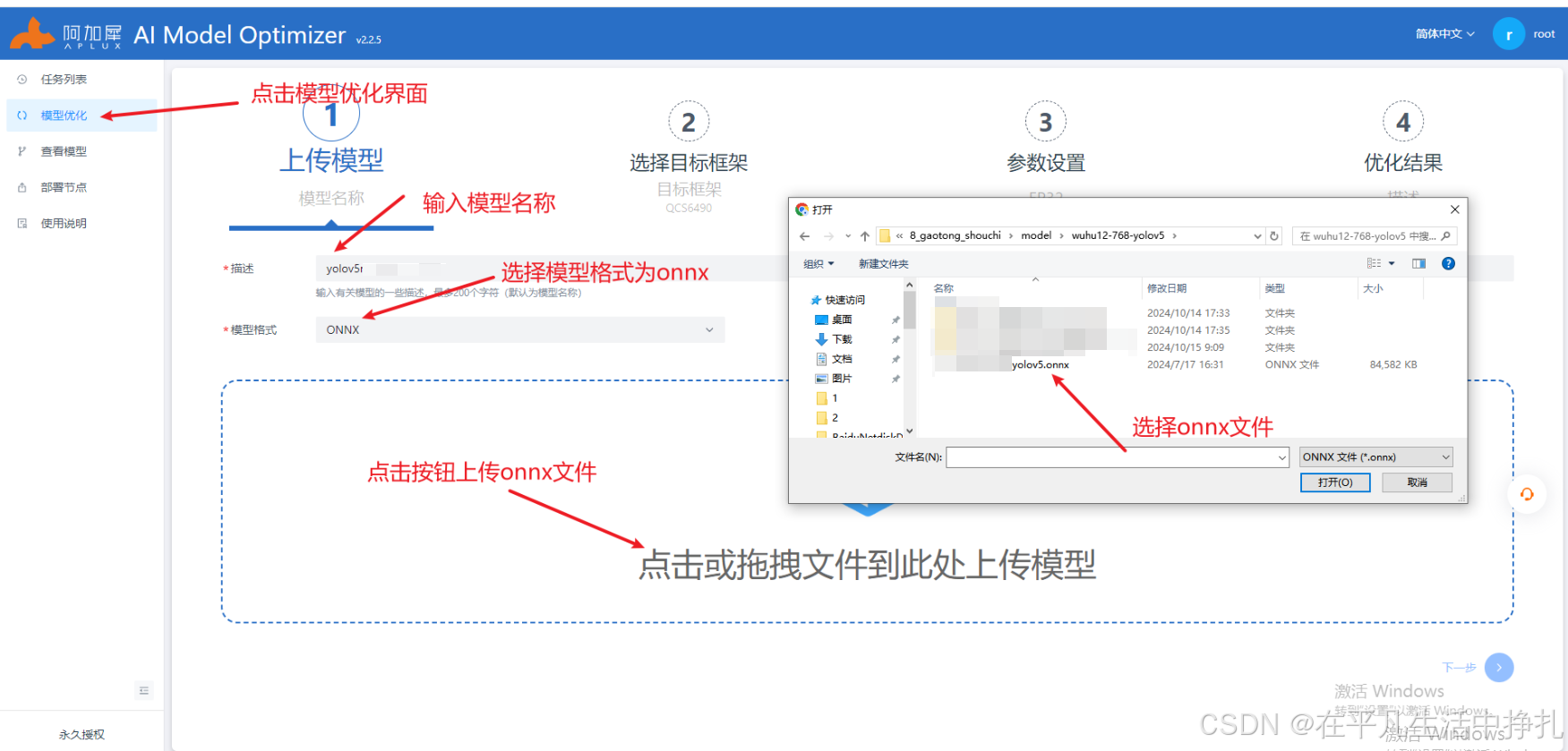

        b.上传模型文件，具体操作如图所示。上传完成点击下一步。

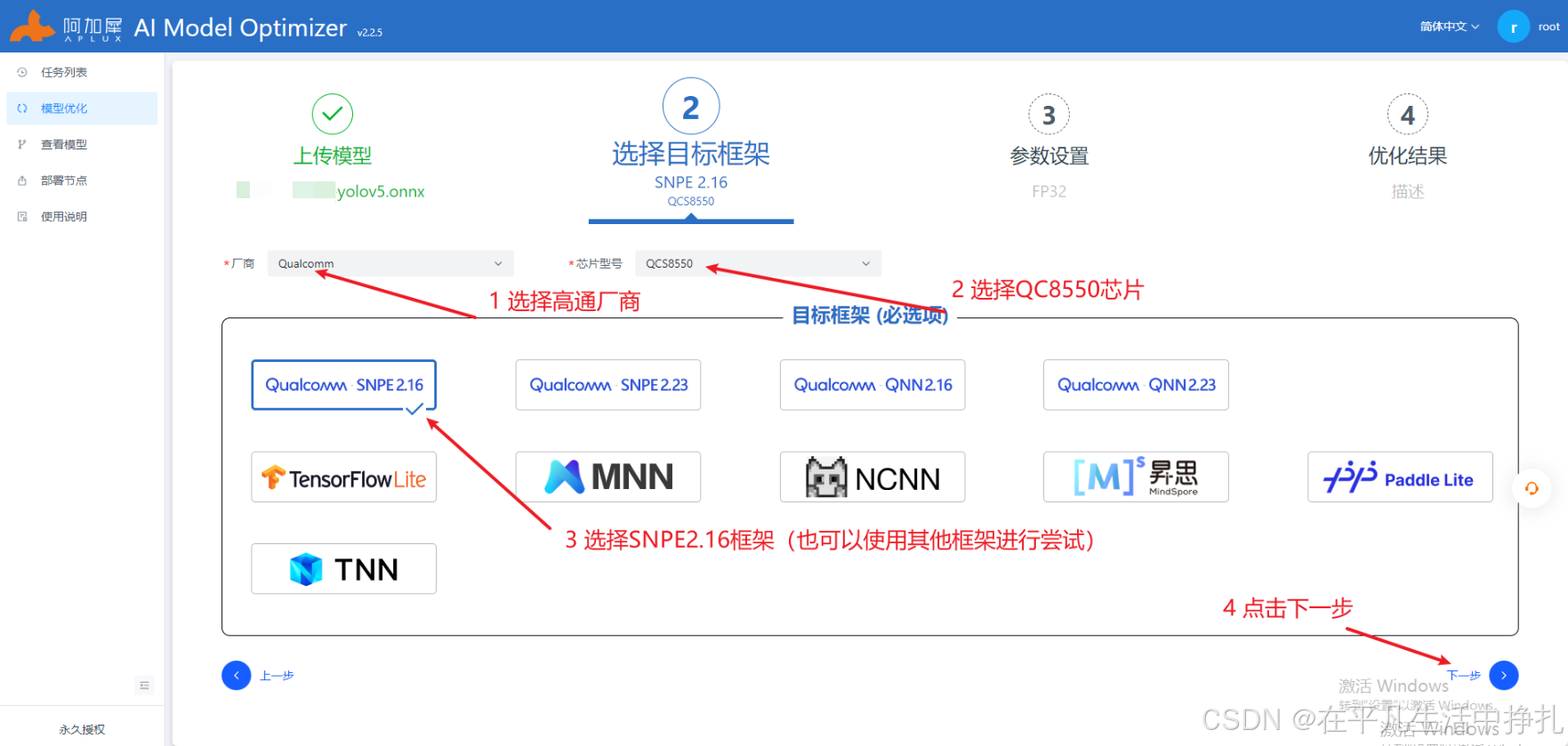

         c.选择厂商，芯片，转换框架，具体操作如图所示。

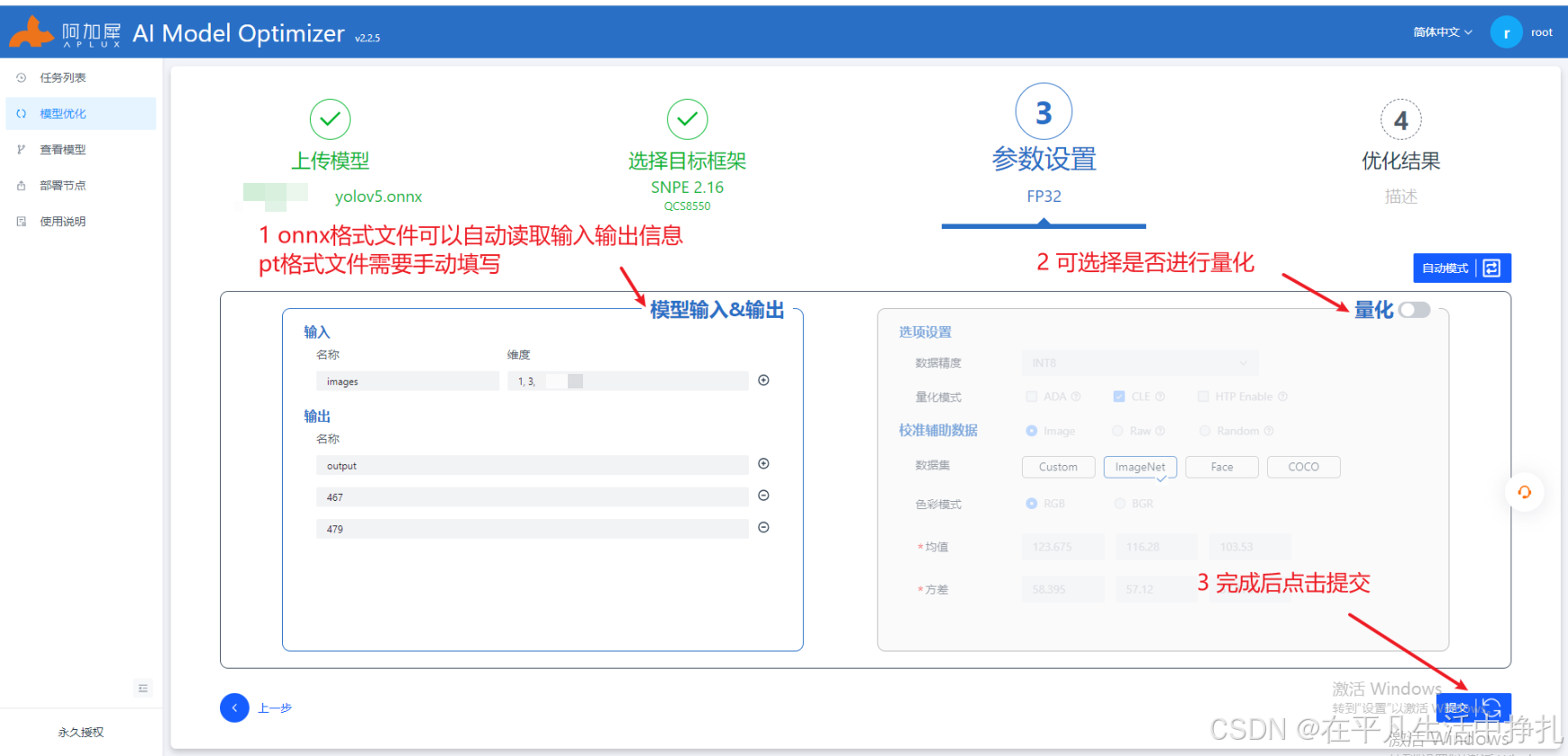

        d.设置输入输出参数，选择是否量化，具体操作如图所示。

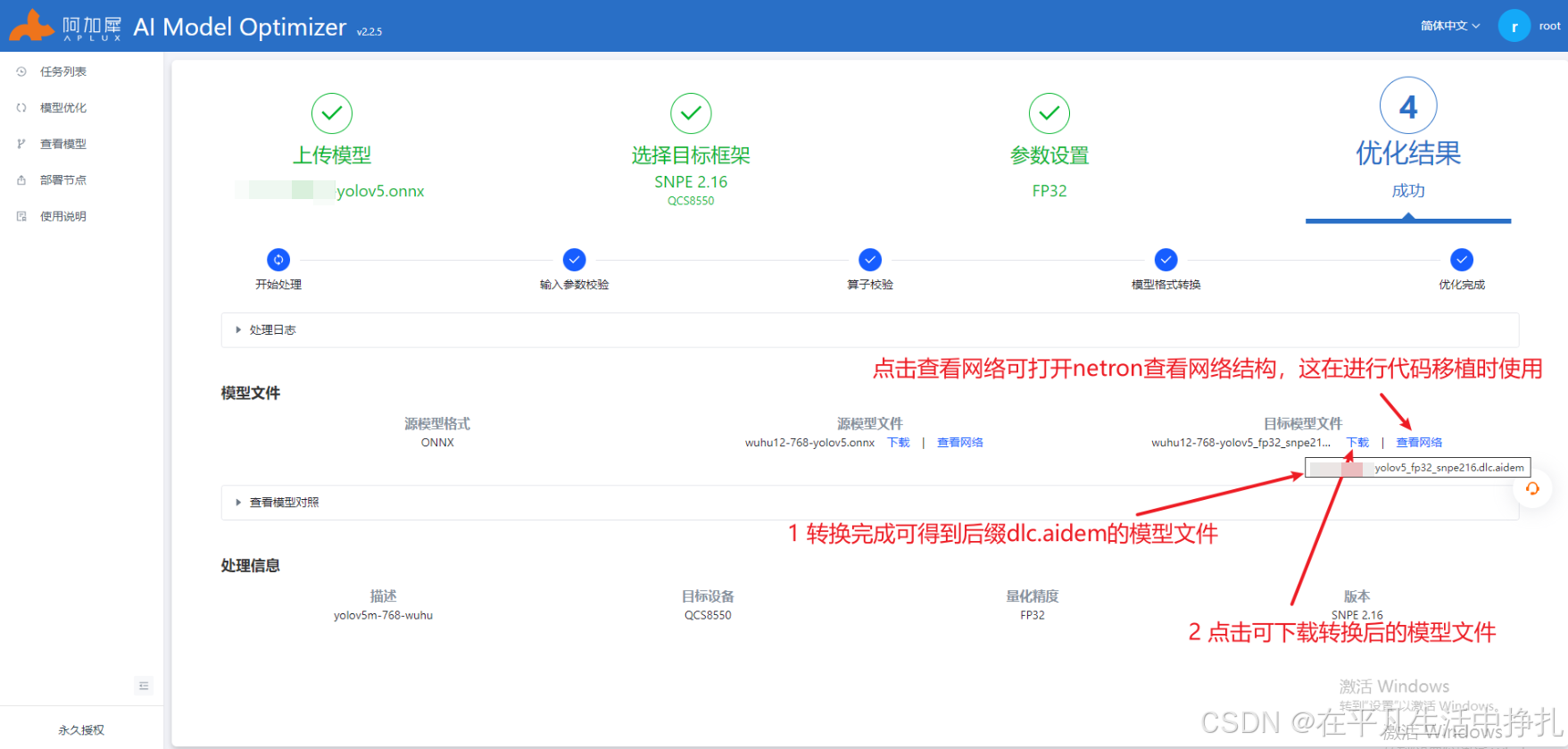

        e.转换后，可查看dlc.aidem模型结构，下载模型文件。具体操作如下图。



        f.至此，可将模型转为高通QC8550芯片推理模型所需的dlc格式文件。下载，上传到8550内存中，进行代码移植。

代码移植

代码地址：Aidlite-yolov5-defect

• 修改官方提供的源码snpe2_yolov5_multi.py，针对自己的模型参数，在代码中做如下修改。
• 根据Aidlite-SDK深度学习开发流程图，各个步骤中需要修改的地方如下。

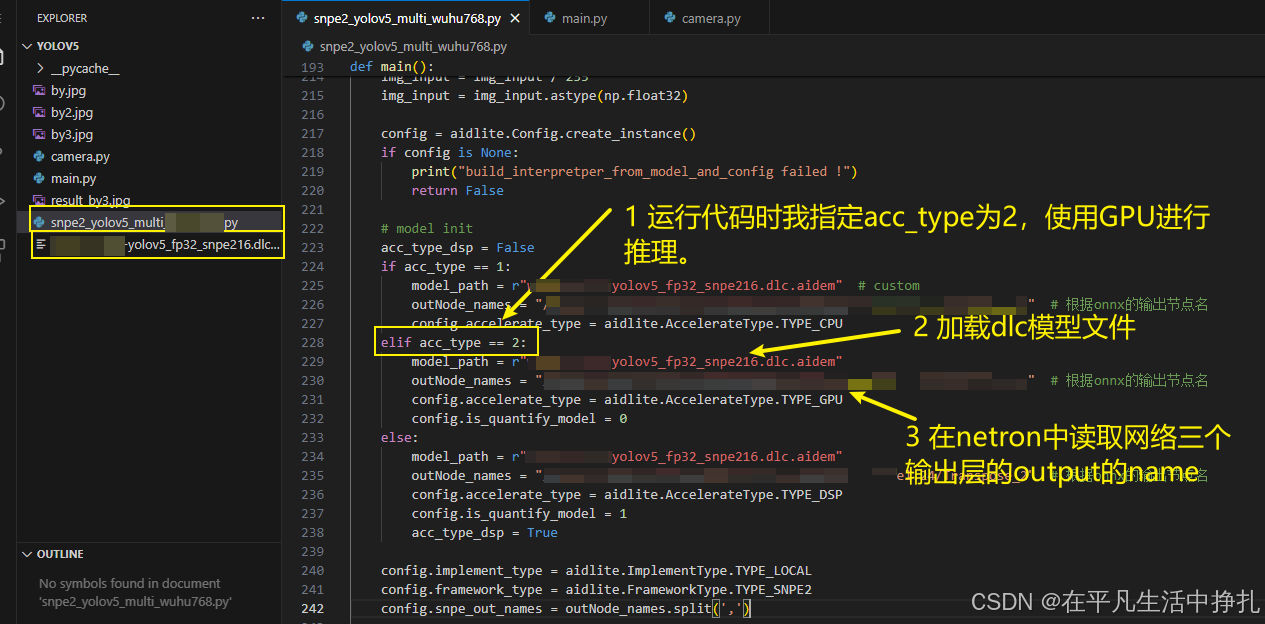

        1.指定运行参数acc_type=2，指定 dlc模型文件地址model_path，设置yolov5模型网络的三个输出层的name。

acc_type=2
model_path=yolov5_fp32_snpe216.dlc.aidem
outNode_names="/model/Transpose,/model/Transpose_1,/model/Transpose_2"

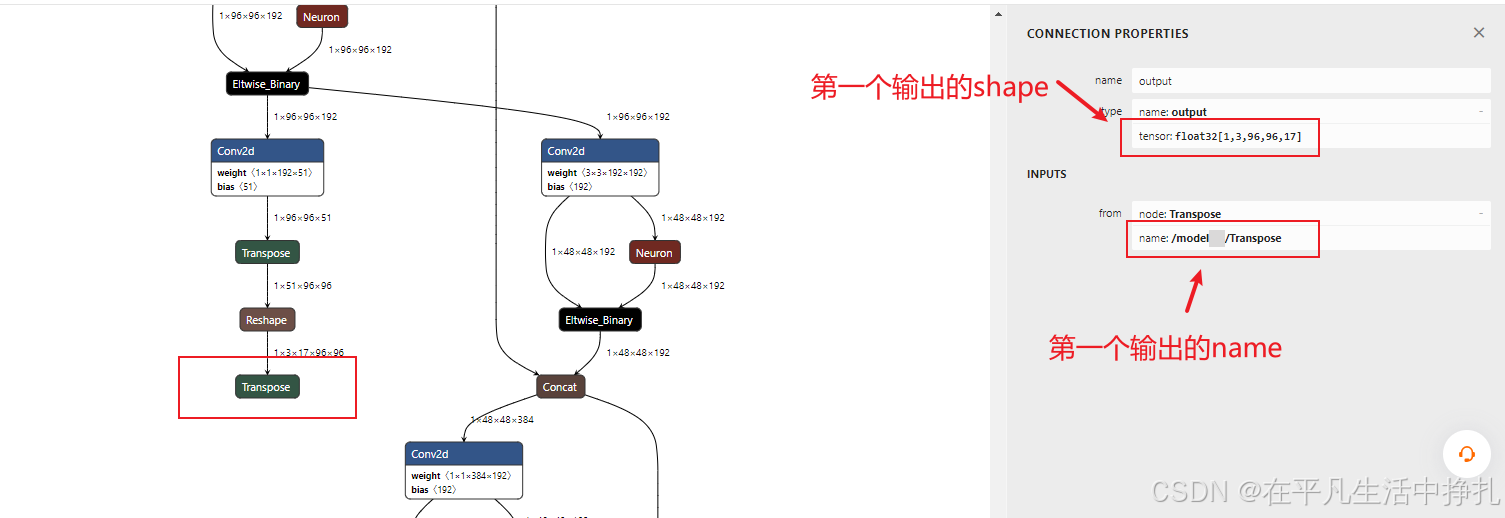

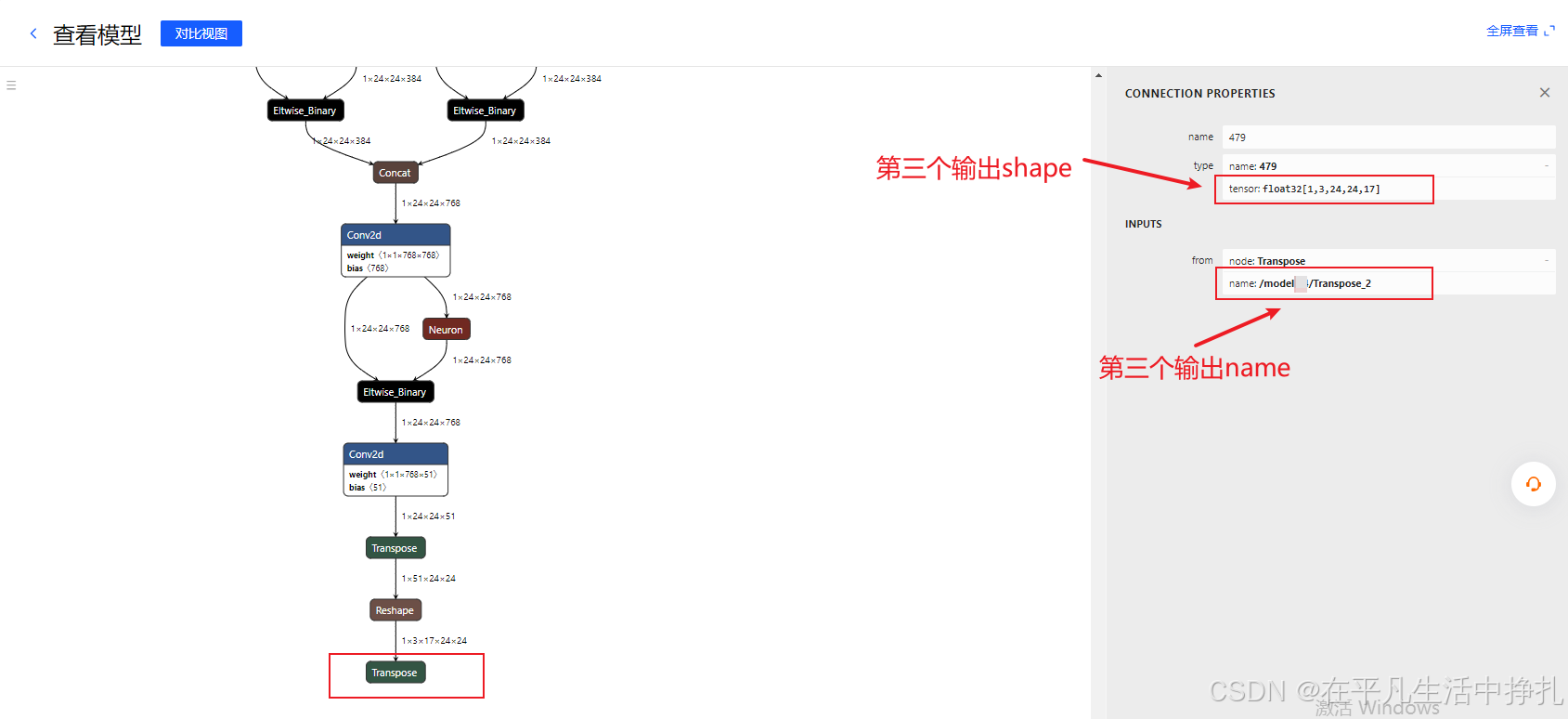

         三处输出节点的name使用netron工具查看网络结构进行查看,如下图:

        2.设置缺陷检测类别数，类别名，模型输入层尺寸，anchors参数（默认不变）。

OBJ_CLASS_NUM = 12  # 12类检测
MODEL_SIZE = 640  # 模型输入层尺寸

# anchors是yolov5官方参数
anchors = [[10, 13, 16, 30, 33, 23],
           [30, 61, 62, 45, 59, 119],
           [116, 90, 156, 198, 373, 326]]

coco_class = ["aa", "bb", "cc", "dd", "ee", "ff", "gg", "hh", "ii", "jj", "kk", "ll"]  # 12类缺陷类别名

        3.指定待测图像路径image_path。

image_path = "by33.jpg"

         4.指定输入输出尺寸input_shapes/output_shapes。

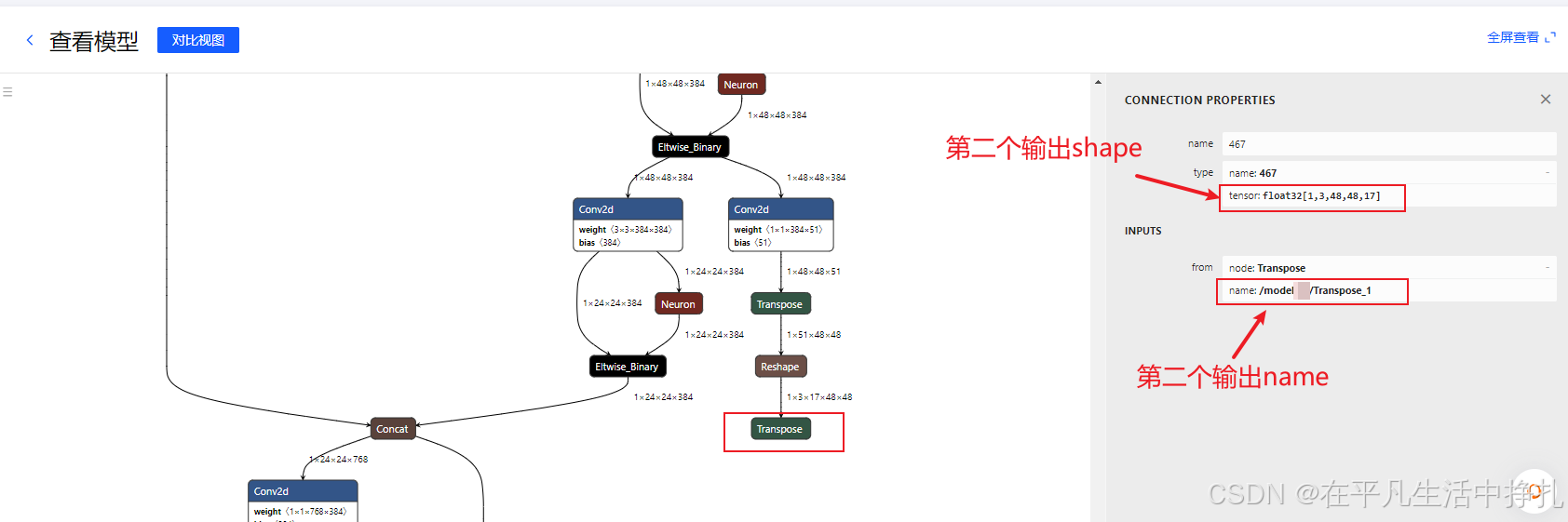

        三处output_shapes值可以使用netron工具查看网络结构进行查询，见第一步查询name图像。

input_shapes = [[1, 3, MODEL_SIZE, MODEL_SIZE]]
output_shapes = [[1,3,96,96,17], [1,3,48,48,17], [1,3,24,24,17]]

        5.其余修改

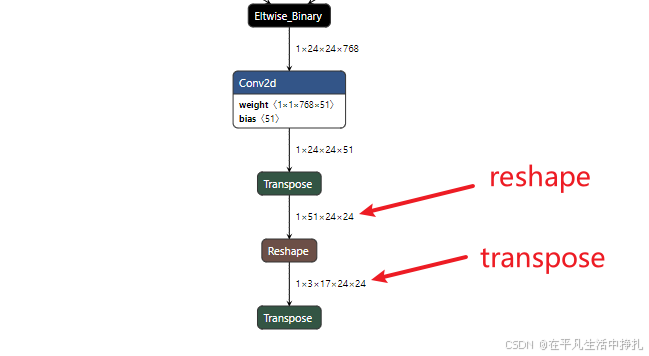

        由于我的yolov5_fp32_snpe216.dlc.aidem模型在netron中可以看到在模型结构的末尾输出部分，输出层已经进行了reshape和transpose。下图。

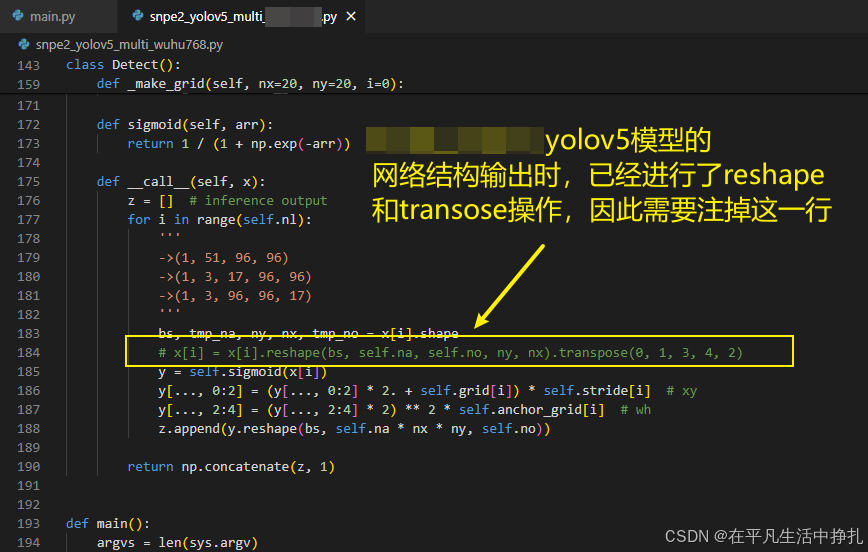

        因此在代码中需要注掉相同的代码部分，保证输出的准确。下图 。

         6.注意事项

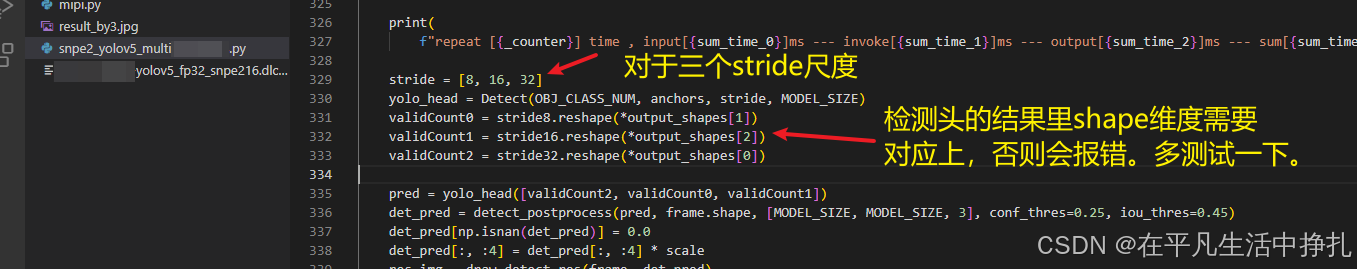

        检测头的output_shapes与stride尺度需要对应，移植时关注一下。必要的话调试验证0,1,2分别应该与哪个stride对齐。

         7.代码部分修改完成。

测试效果

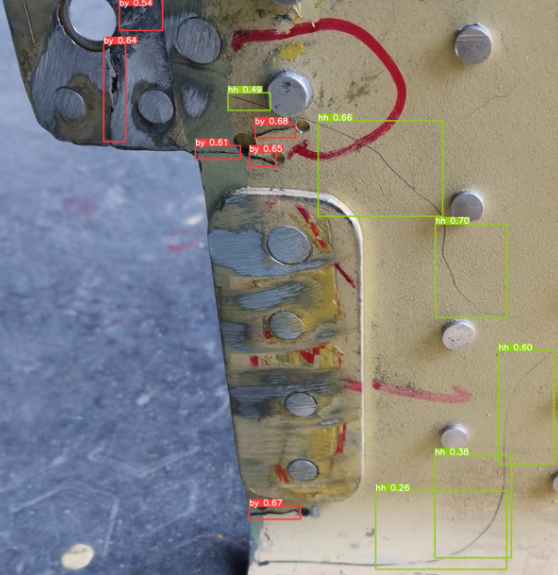

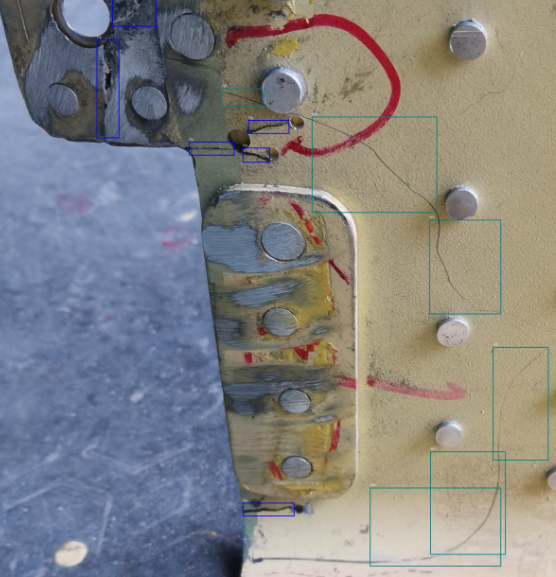

1.运行snpe2_yolov5_multi.py，和yolov5源码运行detect.py。加载同一张样本by33.jpg。结果如下图所示：

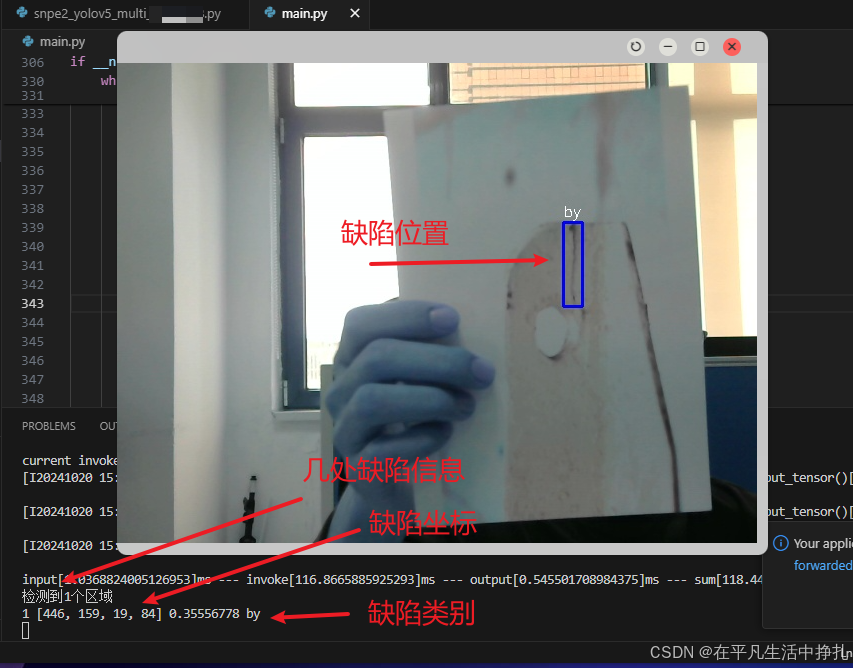

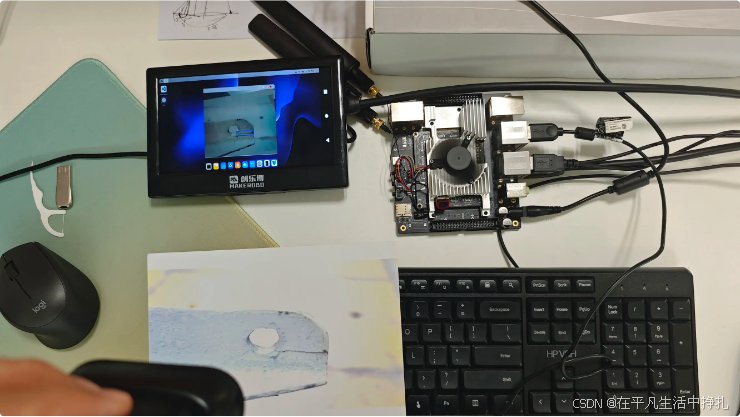

 2.改写main.py，实现调用USB摄像头或者mipi摄像头进行视频流缺陷检测效果如下图。
