推挽电路原理及应用细节_谈谈“上P下N”及“上N下P”的区别

本文探讨了推挽电路中的两种结构——上N下P和上P下N,分析了它们的工作原理、优缺点及应用场景。上N下P型电路输出信号与输入相同但受限于输入幅值,可能引起上管发热;而上P下N型电路输出反相信号,成本较高且需防止管子串通。在选择推挽电路时,需要考虑信号幅值、电流需求及负载情况。在三极管模型中,上P下N型常被选用,但在mos管中,很多缺点可以得到改善。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在做信号控制以及驱动时,为了加快控制速度,经常要使用推挽电路。推挽电路可以由两种结构组成:分别是上P下N,以及上N下P。其原理图如下所示,

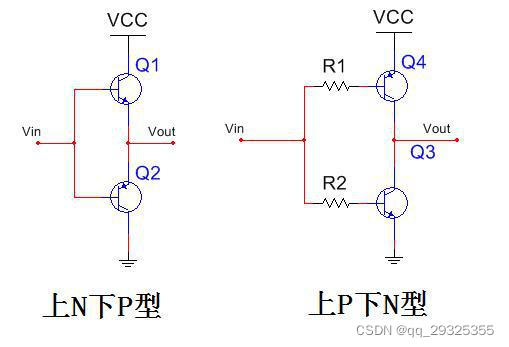

推挽电路图

在实际中,我们使用的推挽电路一般都是上N下P型。

但是我一直有个疑问:“为什么不使用上P下N型?“

因为在使用三极管时,一般N管的发射极是接地,P管的发射极是接电源。以上两种类型,明显上P下N型是符合习惯的。

对于这个疑问,从来也没有人正面地回答我。甚至很多人都不屑去回答这个问题,但是这个问题确实是电子设计初学者几乎都会考虑的问题。所以今天就来捋一捋这两种电路结构的区别。

先从上N下P型说起,其原理图如下:

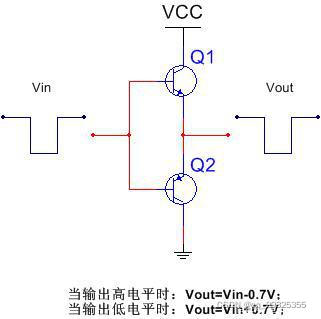

 上N下P型原理图

由上图可知道,其输出信号与输入信号的相位是相同的。即输入为高电平,输出也是高电平。

但是根据N管的工作特点,其输出电压幅值会比输入信号的幅值低0.7V。

所以上N下P型的输出幅值会受到输入信号的限制。
