GD32F4开发 -- 工程模板创建

参看：STM32开发 – 开发环境搭建
参看：STM32F4 HAL库开发 – 新建基于 HAL 库的工程模板
之前已经有创建STM32标准库和HAL库的经验了。这次安装一下GD32F4试一下，有何区别。

一、器件包安装

离线安装：
直接从官网下载器件包。

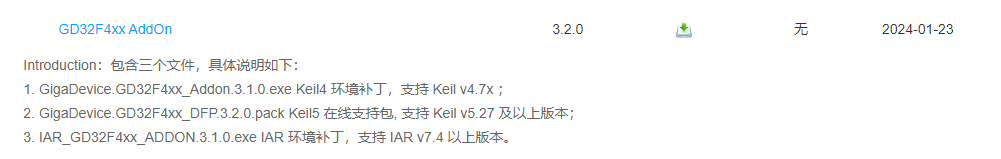

下载链接：GD32F4xx AddOn
选择 GD32F4XX AddOn

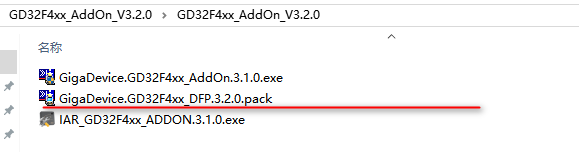

下载完成之后进行解压，有一个器件包，双击这个进行安装。

二、标准固件库获取

标准固件库获取我们可以从官网进行下载。

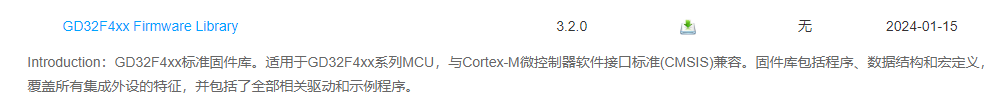

下载链接：GD32F4xx Firmware Library
找到 GD32F4xx Firmware Library 这个压缩包：

下载完成后，进行解压。

三、标准固件库目录介绍

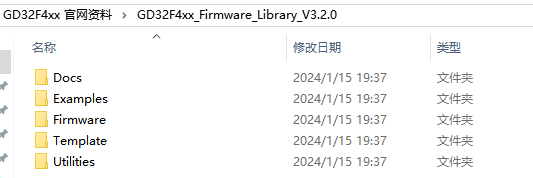

打开下载的 GD32F4xx 标准固件库，里面的目录如下图：

Examples：此文件夹包含的是官方编写的示例代码，涉及芯片的大部分功能。
Firmware：此文件夹里面有 3 个文件夹，包含 CMSIS，标准外设库和 USB 库，存放官方封装的一些库函数，方便用户开发使用。

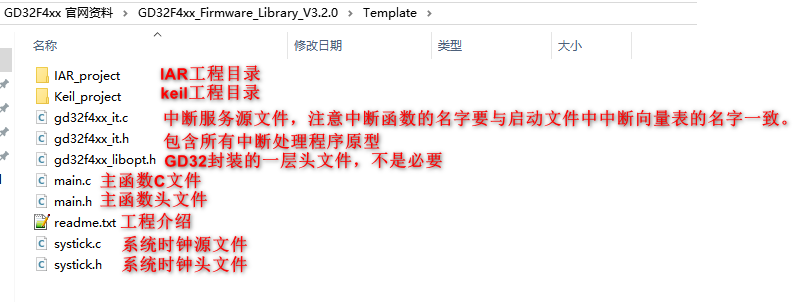

Template：此文件夹是工程模板文件夹，里面包含 IAR 和 Keil 的工程示例。
Utilities：此文件夹包含一些第三方组件和 GD32 配套的开发板文件。

1、Examples

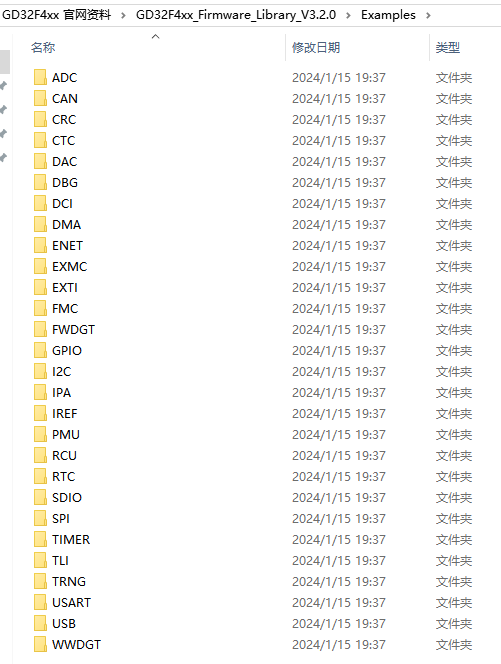

打开 Examples 文件夹之后，内容如图

从上图可以看出，这个文件夹是各种外设资源的例程，每个文件夹里面还有更为详细的功能示例。

2、Firmware

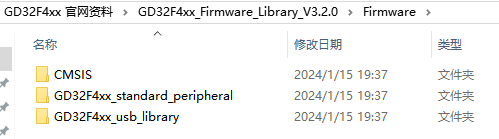

打开 Firmware 文件夹之后，内容如图：

CMSIS：微控制器软件接口标准(CMSIS：Cortex Microcontroller Software Interface Standard) 是Cortex-M 处理器系列的与供应商无关的硬件抽象层。
GD32F4xx_standard_peripheral: 从名称也可以看出，这个是 GD32F4 系列的标准外设库，存放一些封装了寄存器的库函数，我们后面编程也是依赖于这个库进行开发。
GD32F4xx_usb_library: 这个是 GD32F4 系列的 USB 库函数，可以帮助我们开发一些关于 USB 的应用，如鼠标，键盘，CDC 串口，模拟 U 盘等等。

CMSIS 目录：

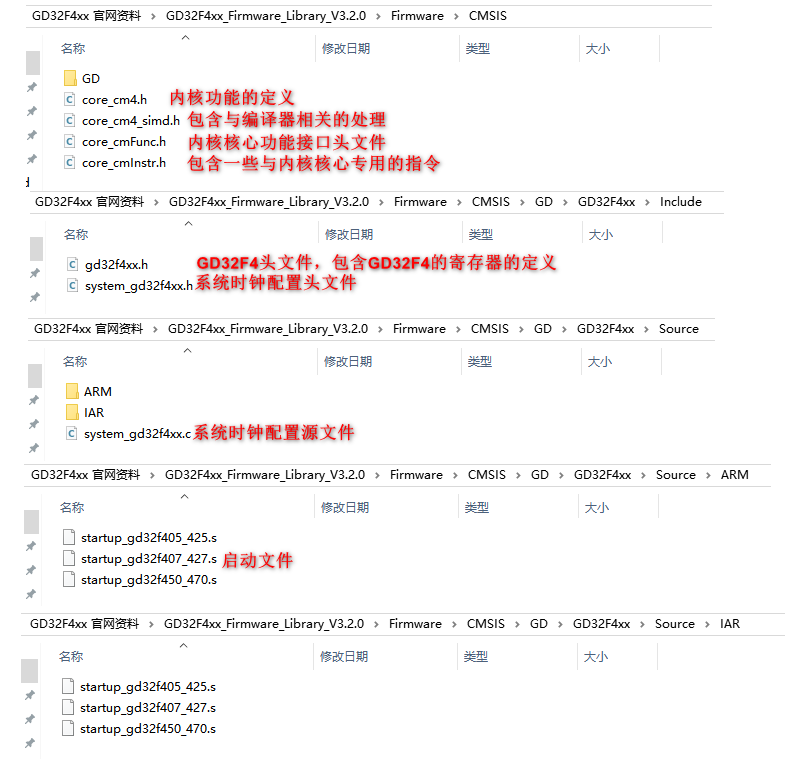

各个文件的相关介绍如

GD32F4xx_standard_peripheral 目录

这个里面都是一些外设库文件，覆盖 GD32F4 芯片的绝大部分功能，包含 ADC，CAN，SDIO，SPI 等等。

GD32F4xx_usb_library 目录：

这个里面的内容很多，有音频类，CDC 类，DFU 类，HID 类等。

3、Template

各个文件的相关介绍

4、Utilities

这个是第三方组件文件夹，我们不必太关注。

四、创建固件库模板

1、前提条件

• 已经安装好 Keil 软件
• 已经安装好 GD32F4xx 的 Pack 包
• 已经下载好 GD32F4xx 标准固件库

2、新建工程目录

新建文件夹，命令为 GD32F407_OS_Temp，用来保存新创建的工程

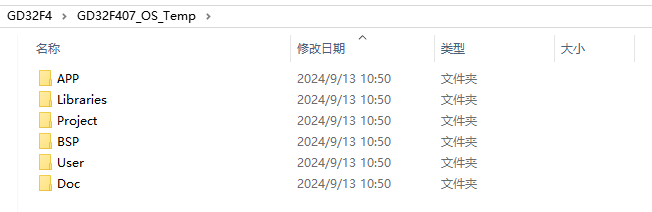

然后在该文件夹下新建 6 个文件夹，分别命名为：
APP: 放应用层文件。
Libraries:放 ARM 内核文件，标准外设库文件等。
Project:放工程文件，编译文件等。
BSP：放开发板的硬件驱动文件。
User：放 main 函数，gd32f4xx_it 文件，systick 文件。
Doc: 放 readme.txt 文件，工程说明文件。

3、拷贝工程文件

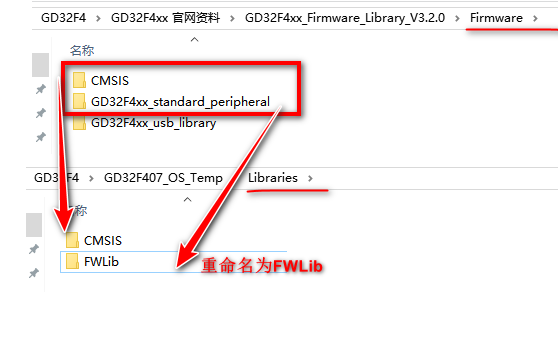

找到我们的固件库的下载目录，如下将Firmware 文件夹下的内容CMSIS、GD32F4xx_standard_peripheral拷贝到新建工程的Libraries文件夹下，并将GD32F4xx_standard_peripheral重命名为FWLib。

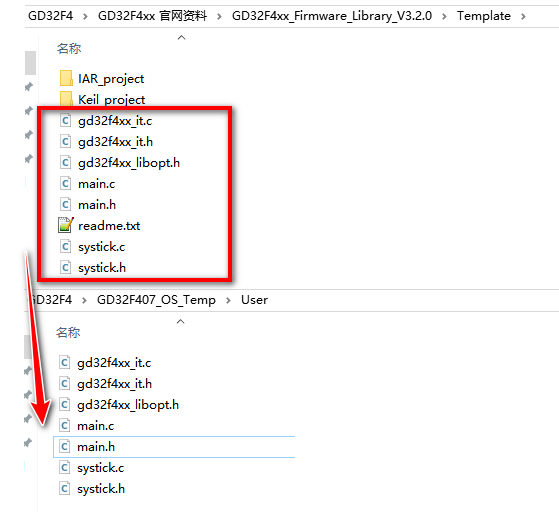

将固件库Template 文件夹的除工程文件夹、readme.txt 文件不拷贝之外全拷贝到新建的
User 文件夹下。

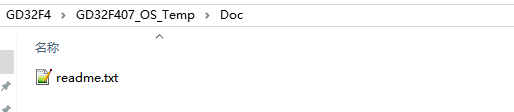

在 Doc 文件夹下新建一个 readme.txt 文件

4、新建 Keil 工程

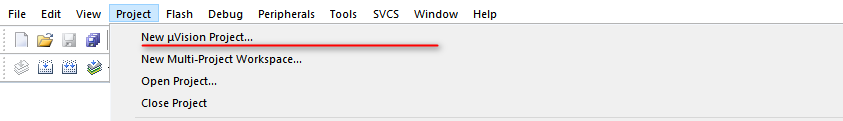

打开 keil，点击最上面的 Project 选项卡，选择 New uVision Project 选项新建一个工程。

选择保存路径为我们刚才创建的文件夹下的 Project，文件名为 GD32F407demo，然后点击保存。

5、器件选择

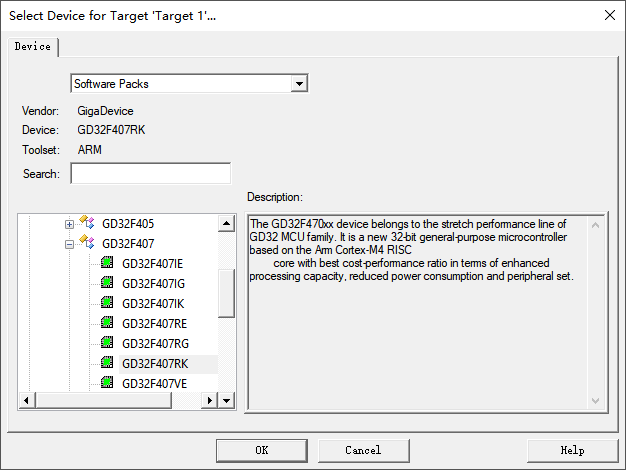

点击保存之后，弹出工程配置窗口，选择所需芯片，这里依次选择
GigaDevice->GD32F4xx Series->GD32F407->GD32F407RK，然后点击 ok

6、组件选择

确定所需芯片之后，弹出 RTE 的环境配置对话框，选择工程所需的组件，不用配置点击取消。

7、创建分组并添加源文件

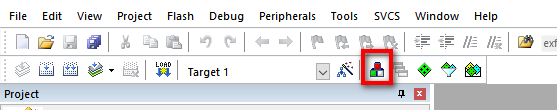

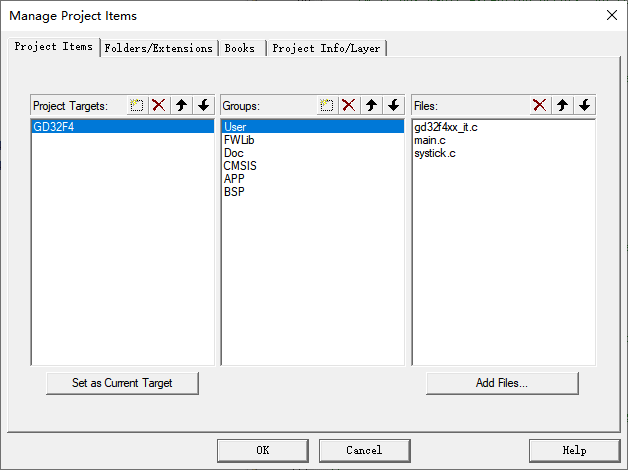

这时我们的工程已经创建完成，但是可以看到工程里面还没有文件，我们可以创建一些分组和添加一些文件。我们打开管理工程项去创建分组和添加文件。

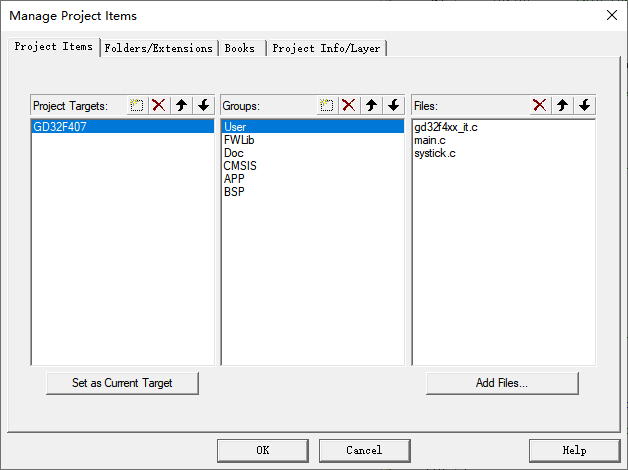

输入Project Targets： GD32F407
新建分组，点击新建按钮，然后输入要新建的分组名
现在需要创建User、FWlib、Doc、CMSIS、APP、BSP 等分组

User

添加以下文件。

文件在新建工程的 User 目录下

FWlib

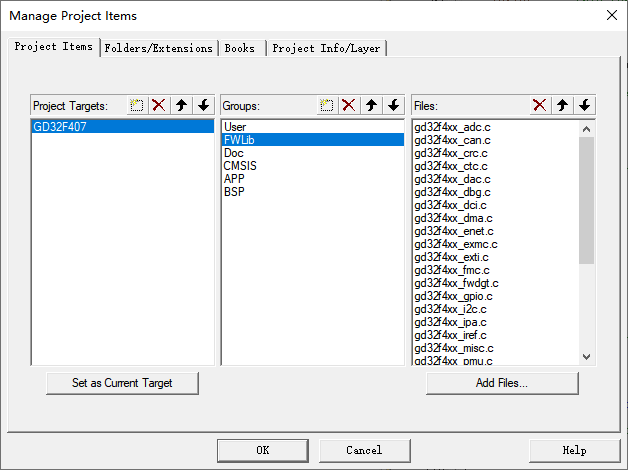

添加标准外设库文件，需要用到的时候再添加，也可以全部添加（编译速度慢）。必须添加的是 rcu 这个外设库，这个是和时钟相关的，另外这里还需要添加一个 gpio 的外设库文件。

文件在新建工程的 Libraries\FWLib\Source目录下

CMSIS

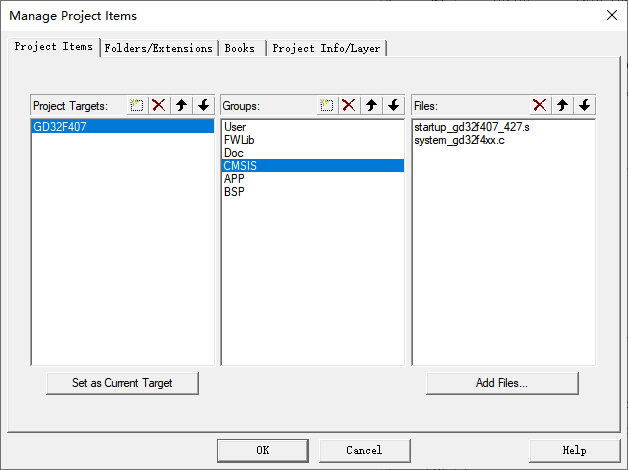

添加 startup_gd32f450_470.s 启动文件和和 system_gd32f4xx.c 文件。
注意：添加启动文件需要勾选文件类型为All files（*.）,因为启动文件是以.s 结尾。

文件在新建工程的 CMSIS\GD\GD32F4xx\Source\ARM和CMSIS\GD\GD32F4xx\Source目录下。

Doc

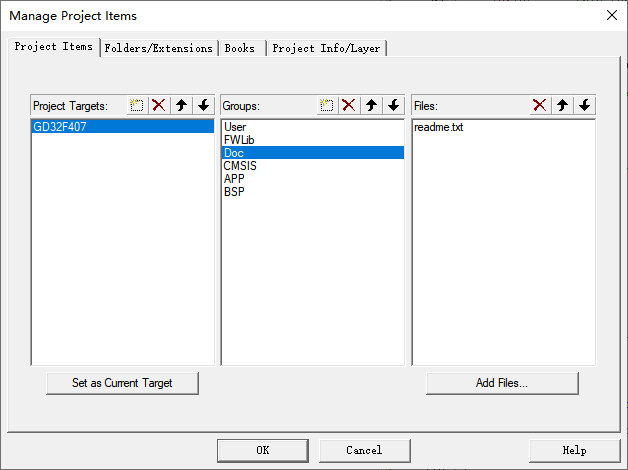

然后添加 readme.txt 文件。

文件在新建工程的 Doc 目录下。

APP和BSP

暂时不添加任何文件。

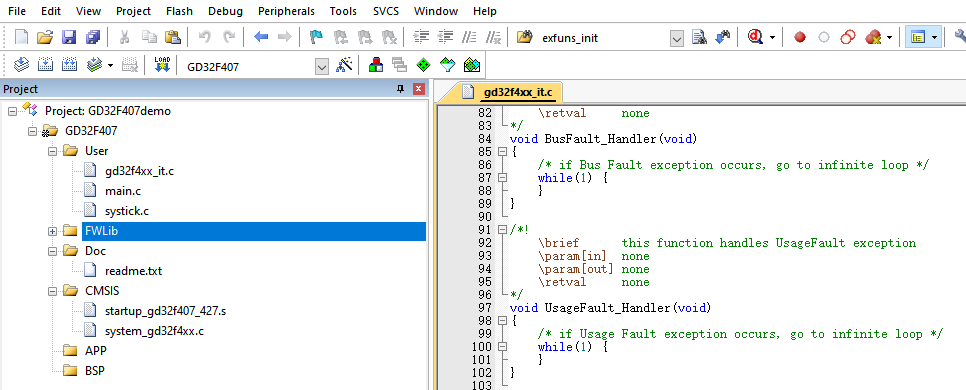

新建完成点击 ok 之后，工程目录如下：

8、添加宏和头文件路径

添加宏是为了去使能这个芯片的头文件，这个宏在 GD32f4xx.h 中有定义，添加头文件路径是为了使编译器能够去寻找到对应的头文件。

添加宏：

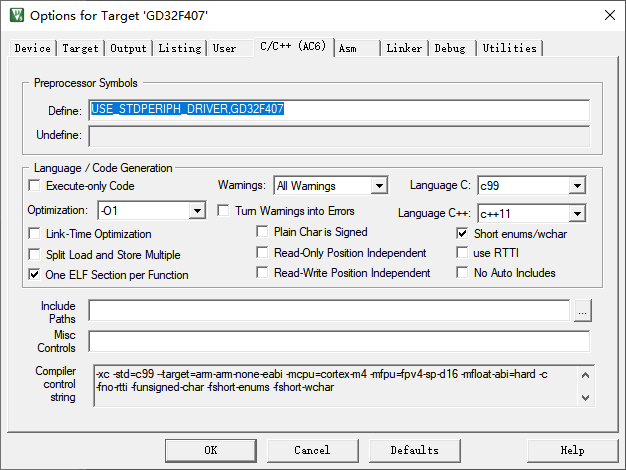

在 Define 下填写 USE_STDPERIPH_DRIVER,GD32F407

添加头文件路径：

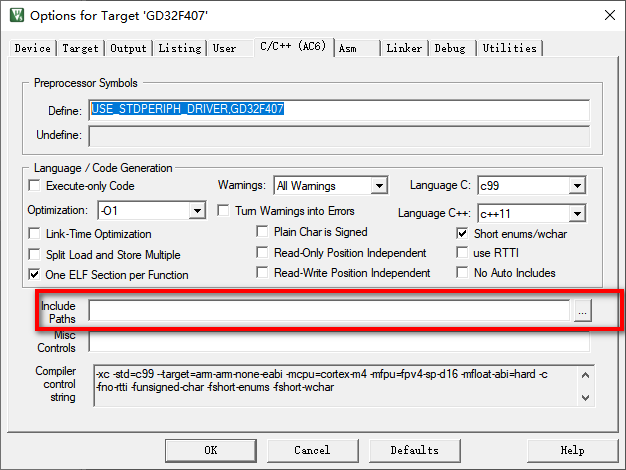

点击 Include Paths 后面的三个小点

点击 New 按钮进行添加一条路径

依次选择：
新建工程的 User 目录
新建工程的 Libraries\FWLib\Include 目录
新建工程的 Libraries\CMSIS 目录
新建工程的 Libraries\CMSIS\GD\GD32F4xx\Include 目录

9、配置工程

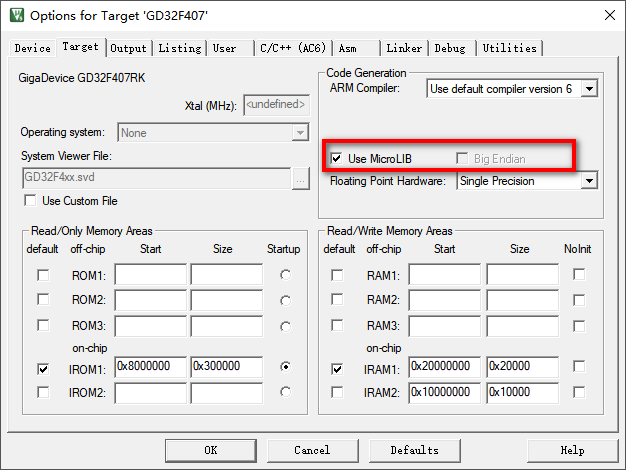

勾选使用 Use MicroLIB。

这是一个 Keil 自带的简易的库，一般在串口进行重定向的时候使用。

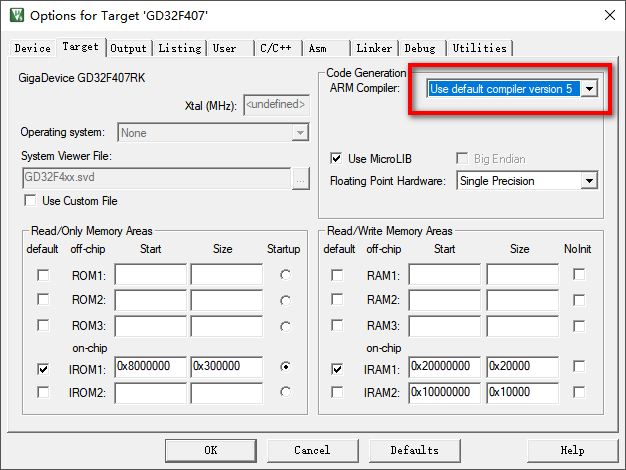

修改 ARM Compiler 版本

编辑器版本选择 5，默认使用 6，如果用 6 的话编译可能会有警告，可能是支持问题。

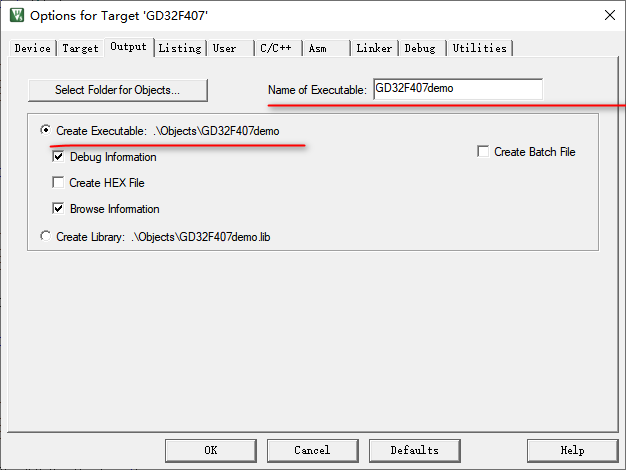

查看.elf文件，路径和名字

查看.elf文件，路径和名字

生成bin文件：

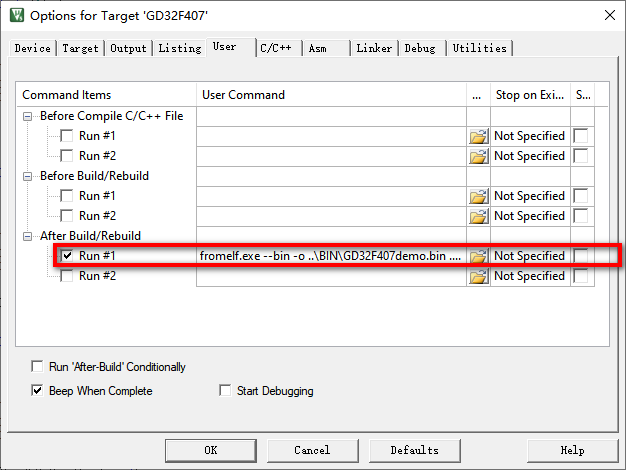

选中 Run #1，在后边的文本框中输入fromelf.exe --bin -o …\BIN\GD32F407demo.bin .\Objects\GD32F407demo.axf
注意： - 的中英文 和必须加 .

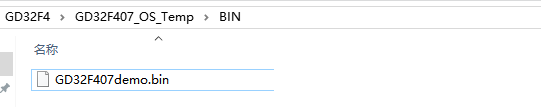

编译就可以生成bin文件了。

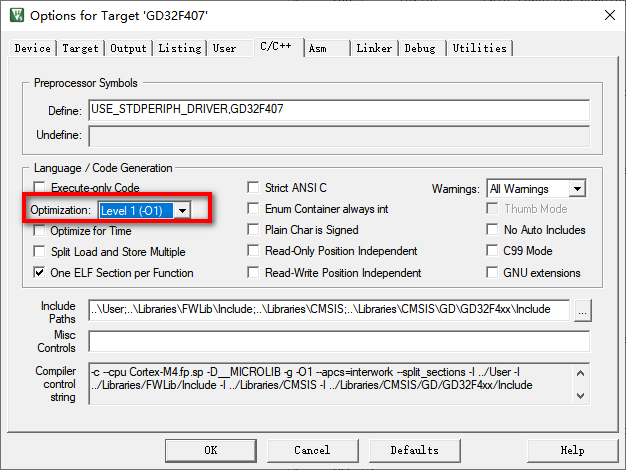

优化选择项

有Level0 - Level3四个选项。
初学者、在线调试建议使用Level0，也就是不优化，这样执行的效果才和代码一样。如果配置成Level3，在线调试可能有些地方优化而不能打断点。
Level0 - Level3四个选项。

10、修改工程代码

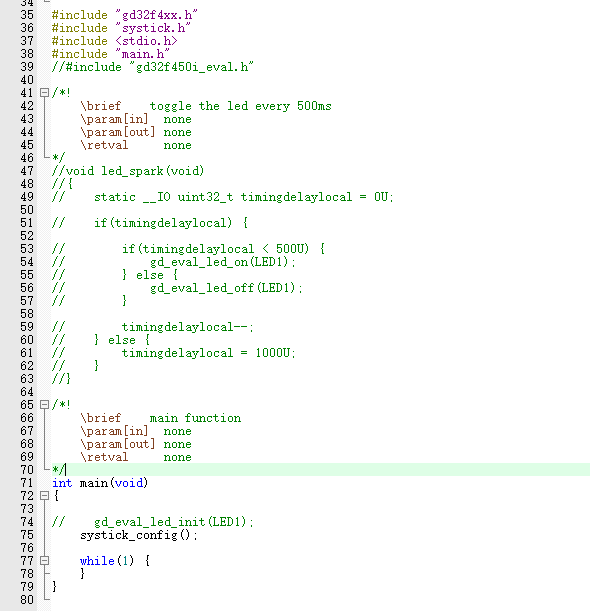

打开 main.c 文件，删除一些不必要的代码，剩余部分如下：

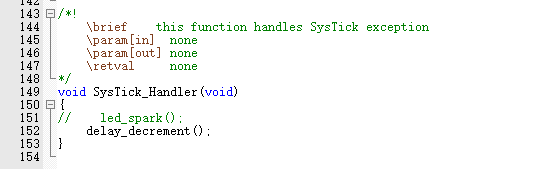

打开 gd32f4xx_it.c 文件，拉到最后面，然后删掉 Systick_Handler 下面的代码。

11、编译

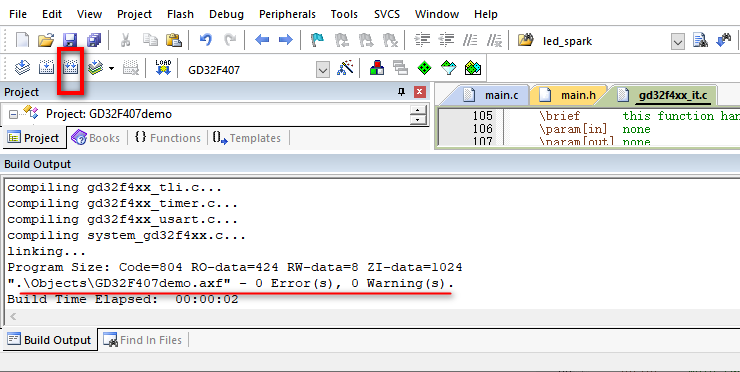

点击编译按钮进行编译。

可以看到 0 个错误，0 个警告，至此，工程模板创建完成。

示例工程：
链接：GD32F407_OS_Temp_20240913.rar
提取码：djse
