漏感公式及详解

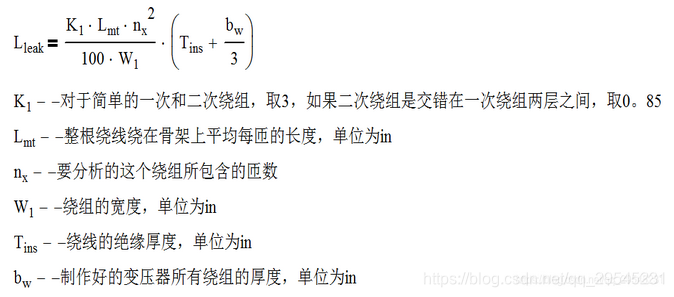

漏感是指没有耦合到磁心或其他绕组的可测量的电感量。它的影响就像一个独立的电感串接在绕组的引线上一样。它是导致功率开关管漏极或集电极和输出二极管阳极上的尖峰的原因。这是由于它的磁通无法被二次绕组所匝链。下面是估算漏感的公式：

控制漏感的主要因素是选择磁心中柱长的磁心。绕组越宽，漏感就越小。把绕组的匝数控制在最少程度，对减小漏感是有很大帮助的，因为匝数对漏感的影响是二次方关系。另外，一次二次耦合的好坏对一次漏感也有很大的影响。这点可以从把一次绕组分成两半，二次绕组夹在中间或交错在中间的绕法中看出来。
