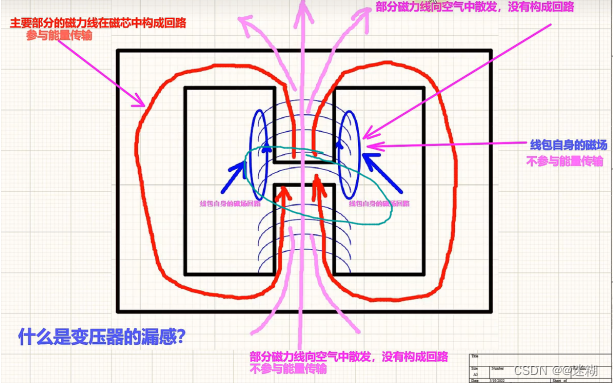

绿色圈的是气隙，蓝色的弧线是那个线包，变压器的漏感，主要由磁力线向空气中散发，没有构成回路，线包自身的磁场，不参与能量传输，还有气隙等。

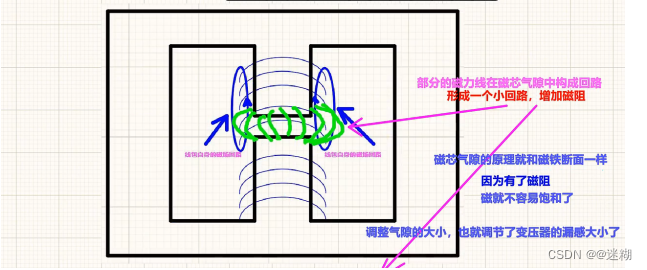

中间的气隙，由于此处磁力线穿过空气的导磁率很低，不容易通过，磁阻较大，你要是把气隙磨大，他就会磁阻大，那么你通电流，就没那么容易饱和（磁饱和是指随着电流的增大，磁场强度不会增大，那么很容易把MOS由于过流烧坏）

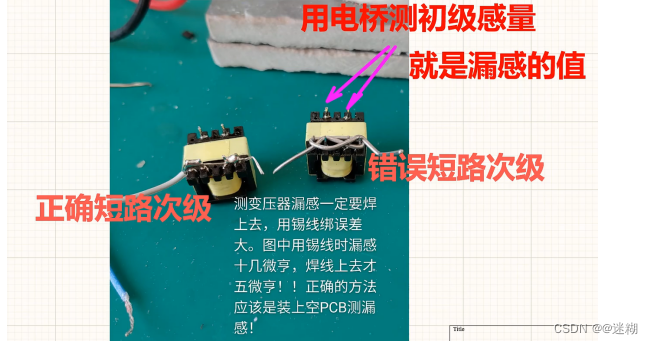

如何测量变压器漏感？

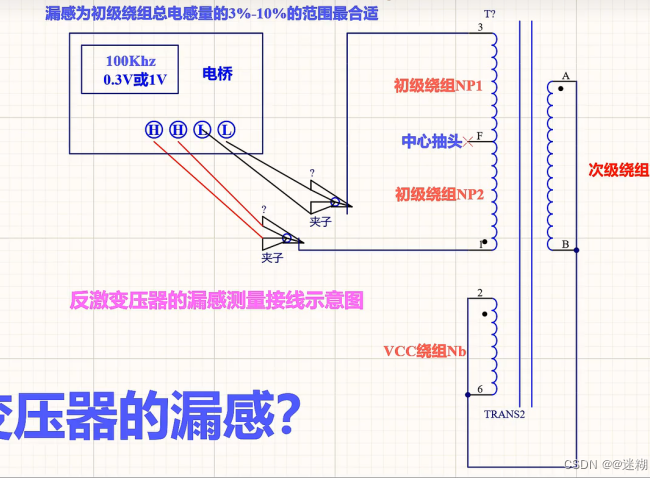

为什么这里有个中心抽头，可能它是先绕NP1,然后绕次级，然后绕NP2的，所以就会有个中心抽头。
为什么电桥选择100KHZ，一般反激工作频率在45KHZ-200KHZ之间，选择100KHZ更加接近真实的情况。
学习 自B站的开关电源分享
