在Allegro软件中合并相同网络的Shape需满足三个条件：同类型（动态或静态）、相同属性（如Etch或Silkscreen）及相同网络。操作步骤包括选择菜单Shape>MergeShapes，然后选择要合并的Shape。本文详细介绍了这一过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

操作步骤
参考

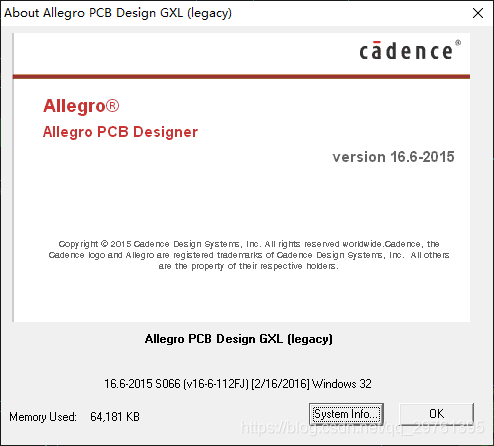

软件版本信息：

在这里插入图片描述

操作步骤

基础知识，如果想在 Allegro 中合并 Shape，必须满足三个前提条件：

将要合并的 Shape 必须是同类型，要么都是动态（Dynamic）Shape，要么都是静态（Static）Shape；
将要合并的 Shape 必须具有相同的属性，要么都是 Etch，要么都是 Silkscreen 等；
如果将要合并的 Shape 是 Etch 属性，那么将要合并的 Shape 必须具有相同的网络。

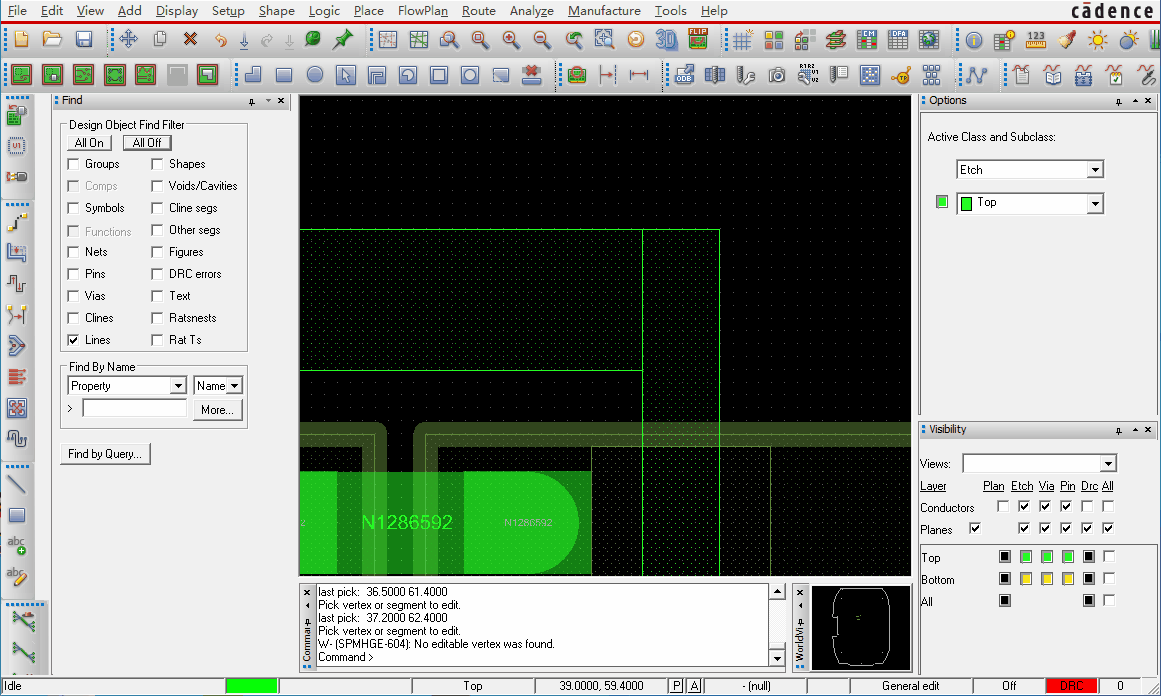

如下，有两块相同网络的 Shape：

在这里插入图片描述

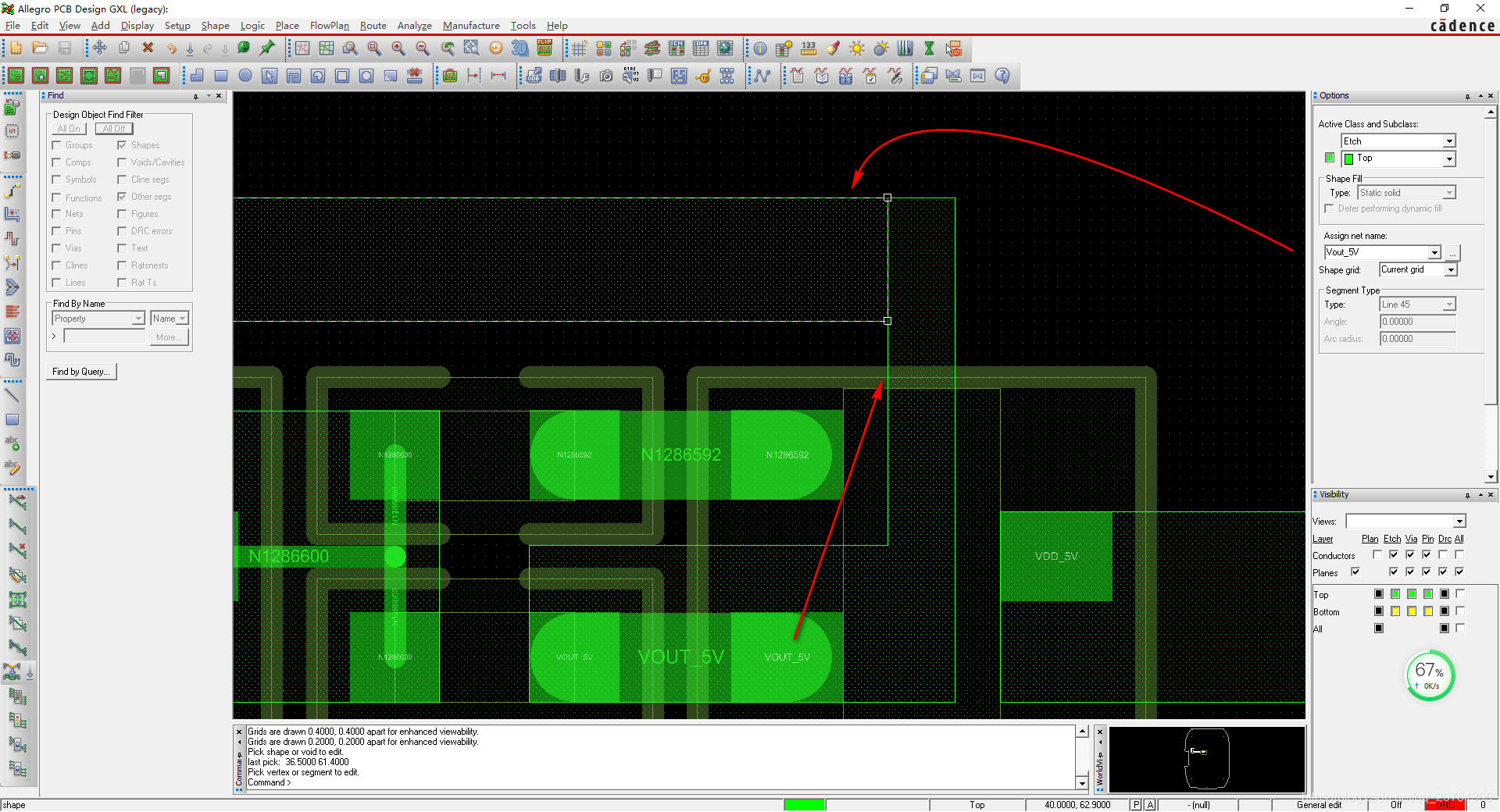

我想将它们合并为一块，选择菜单 Shape > Merge Shapes，然后依次点击需要合并的两块 Shape，即可将它们合并在一起：

在这里插入图片描述

参考

Allegro中如何合并铜皮
