HDMI Type C 连接器的引脚分配与接口尺寸

连接器引脚分配

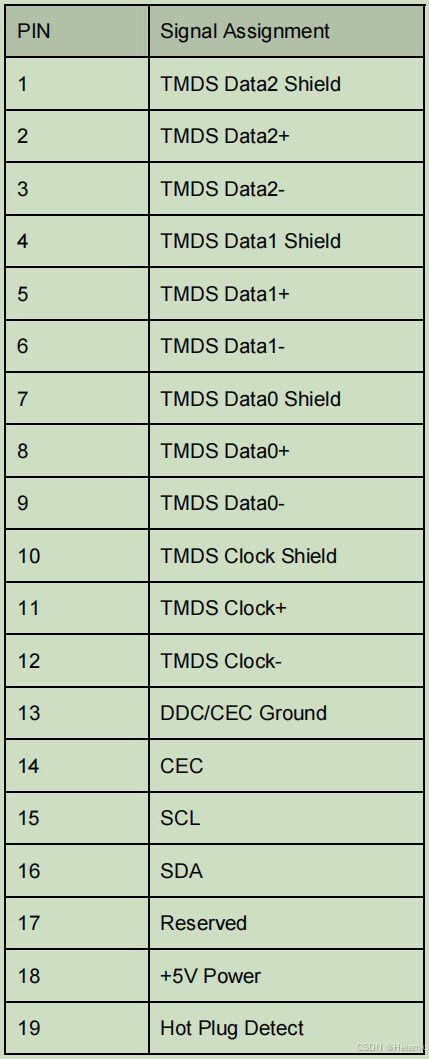

C 型连接器引脚分配：

连接器接触顺序

连接器接口尺寸

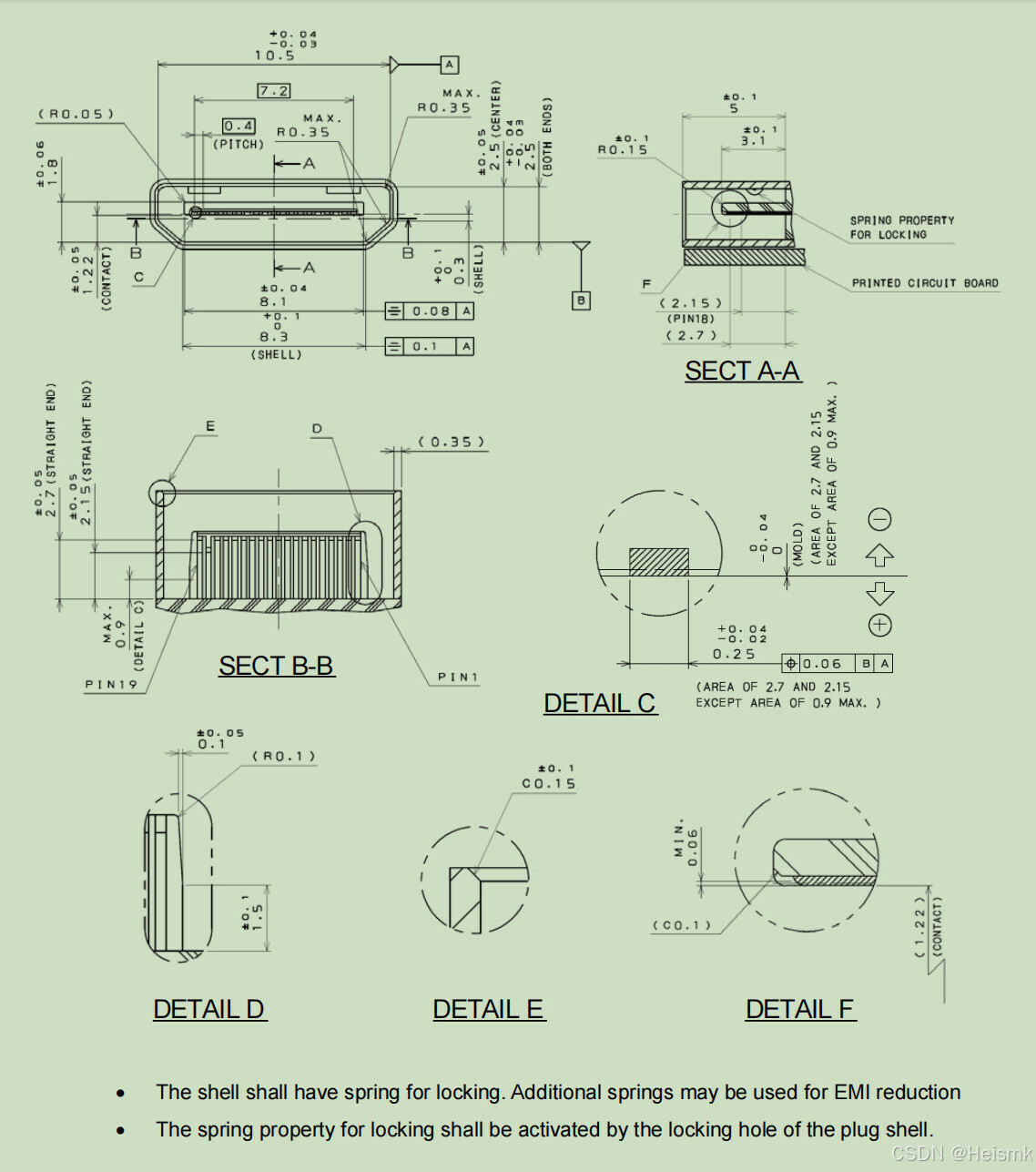

C 型插座接口尺寸：

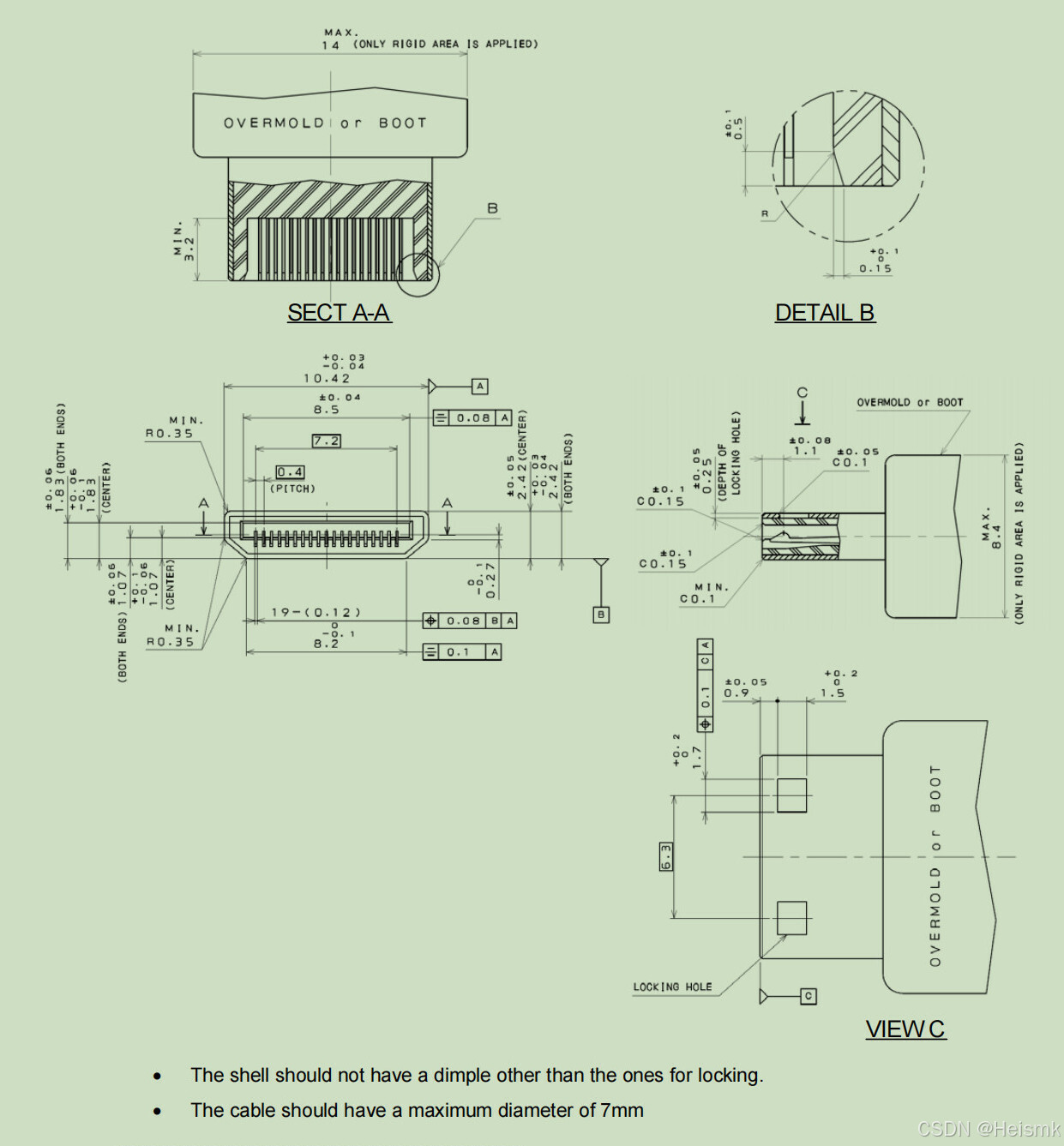

C 型插头接口尺寸：

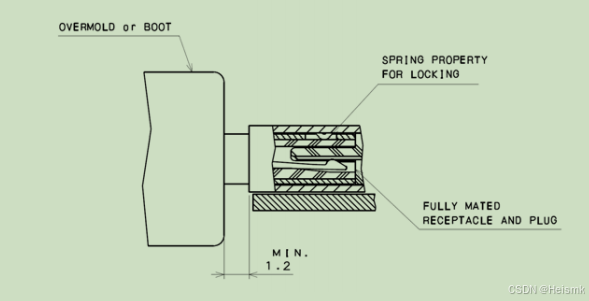

C 型插座和插头的配合状态：

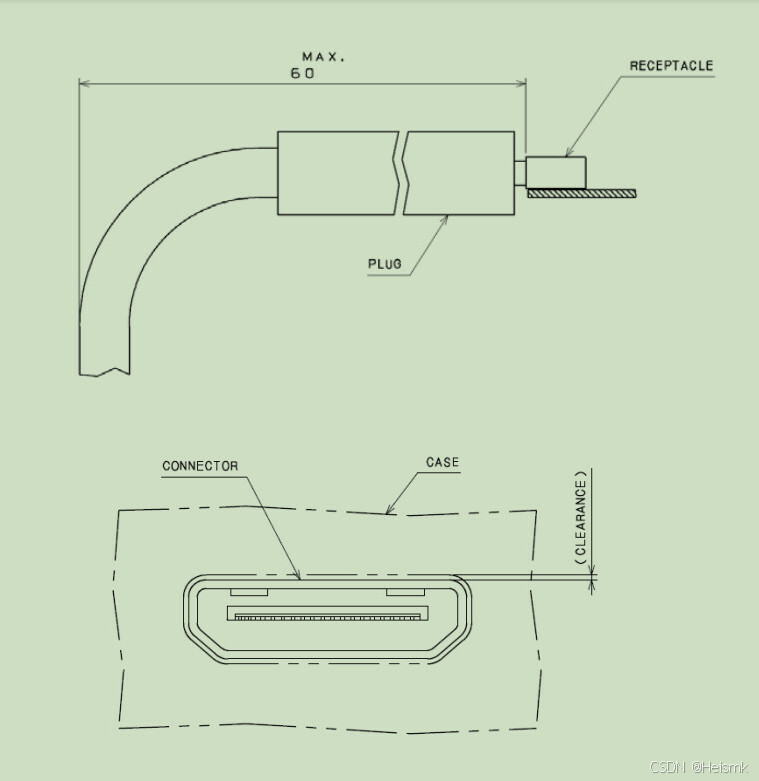

建议使用 C 型连接器的产品在设计时确保电缆弯曲程度不超过下图所示的程度。此外，为了保证强度，建议外壳边缘和外壳用螺丝固定，并且连接器与外壳之间的间隙尽可能窄：

---
