allegro中shape的一些基本操作（二）——铜皮添加网络、合并shape

最新推荐文章于 2024-07-31 10:53:06 发布
最新推荐文章于 2024-07-31 10:53:06 发布
阅读量2.7k 收藏 11
点赞数 2
文章标签： pcb工艺 硬件工程 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yfrluminzhi/article/details/133964762
版权
  • 给铜皮（shape）添加网络

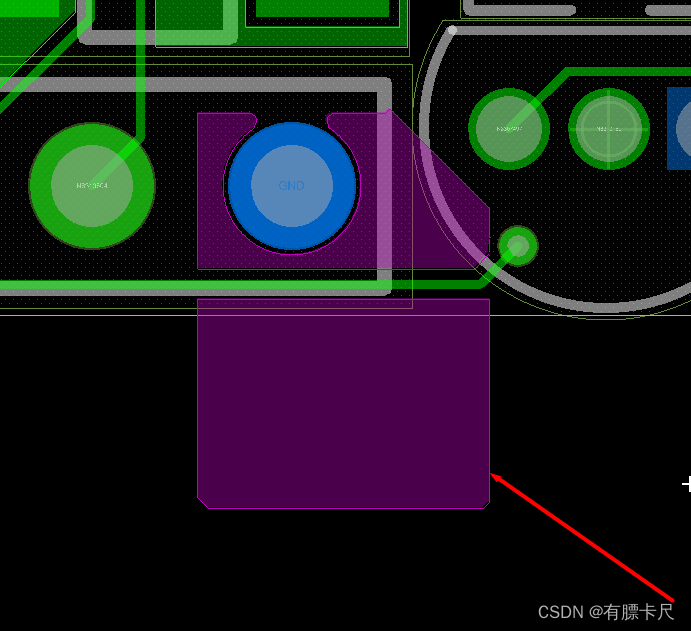

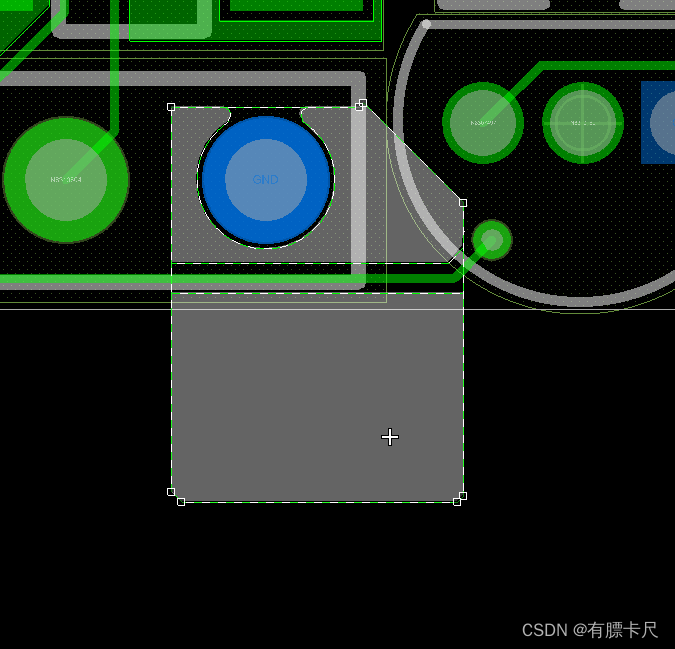

例如下图，想要给这个新添加的shape添加到GND的网络，可以先选中这个shape，让其进入shape编辑模式，然后再右键点击，最后再PCB上点击GND网络

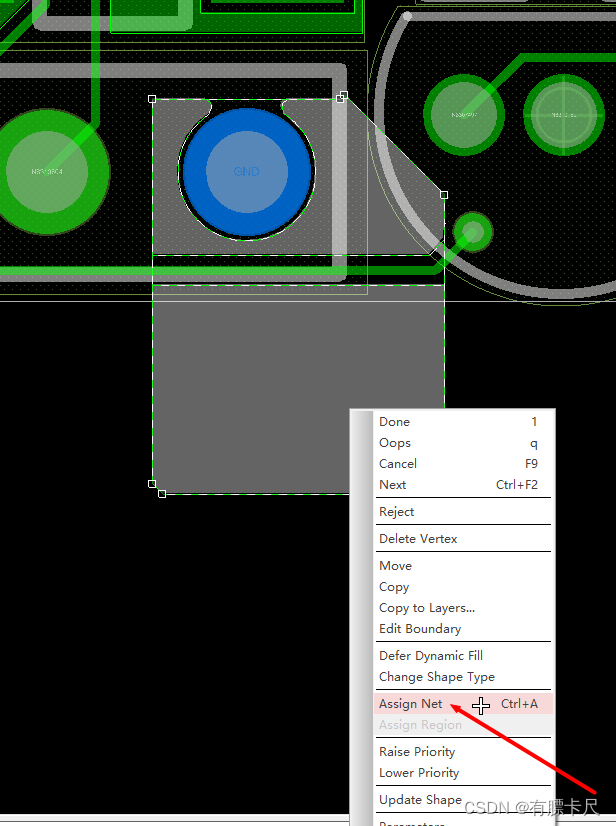

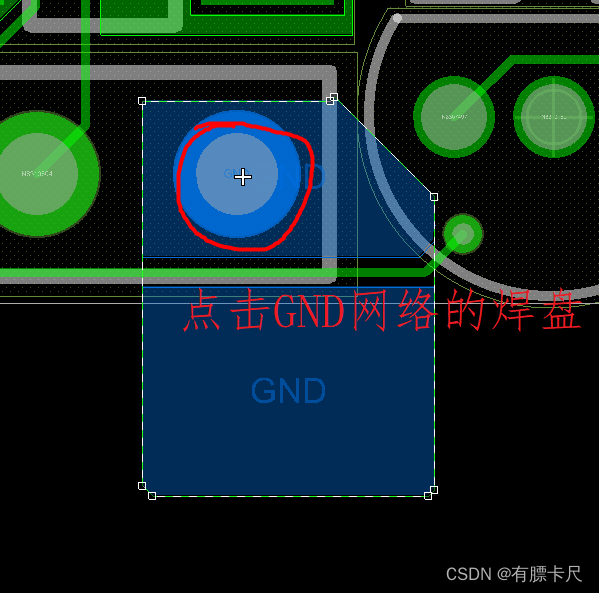

选中铜皮后在铜皮上右键，然后再点击Assign Net，探后在用鼠标点击你想添加的网络（比如下图中GND的焊盘，或者GND的铜皮都行）

  1. 合并相同的shape

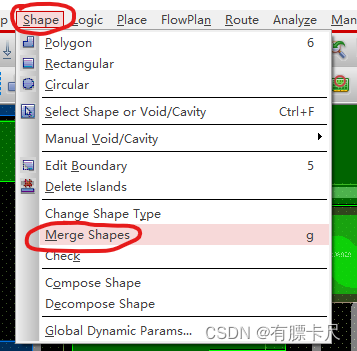

有的时候有两个相同网络的铜皮重叠放在一起，我们可以将这两个shape合并在一起。点击shape——merge shapes——然后再点击重叠的两个shape即可

然后再点击需要合并的两个shape
