保险丝的选型标准
保险丝的选型标准:
-
安规认证:根据整机所需的安规认证决定保险丝的安规认证,如 UL 规格。
-
结构尺寸:根据电路设计中的空间决定尺寸的大小,如长度,直径,是否带引线等。
-
额定电压:必须大于或等于实际应用电压,一般有 24V、32V、63V、125V、250V 等。
-
分断能力:应大于电路中的最大故障电流。
-
额定电流:参考以下几项而定:
-
正常工作电流,在 25℃ 条件下运行。UL 规格保险丝的额定电流 ≥ 正常工作电流 / 0.75。
-

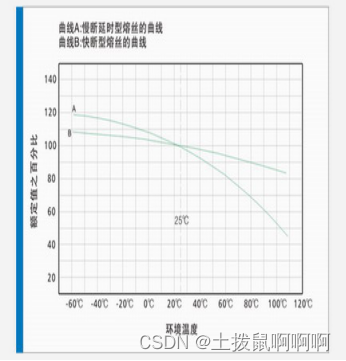

环境温度:保险丝的电流承载能力测试是在环境温度 25℃ 条件下进行的,环境温度越高,保险丝的寿命越短,承载能力就越低,所以选用保险丝时应考虑环境温度,环境温度对电流承载能力的影响如下图:
-
脉冲:脉冲会产生热循环,并产生会影响保险丝寿命的机械疲劳,在设计时应使脉冲 I2T 在考虑脉冲因数的前提下小于保险丝的标称熔化热能 I2T。保险丝额定 I2T > 实际脉冲 I2T / Pf。
-

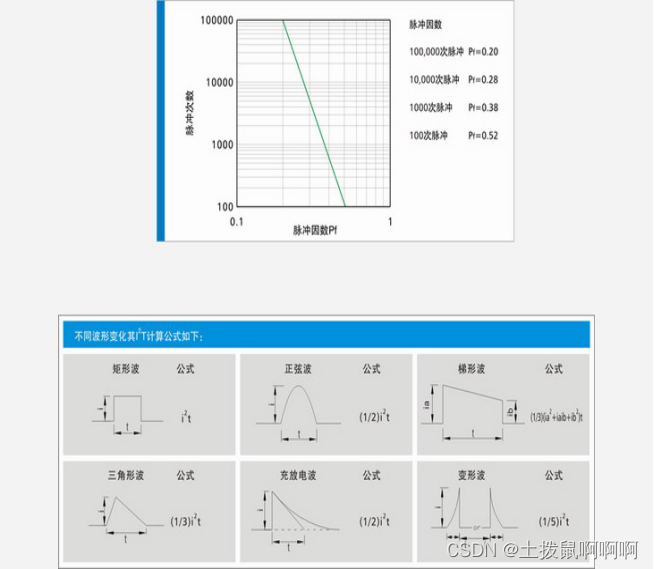

Pf:脉冲因数,依可承受脉冲次数不同而不同,具体数值见下图:
-
-
测试:经过以上程序选定的样品需要在实际的电路中进行测试,从而验证所选择的保险丝是否合适。此验证应包括正常条件和故障条件下的测试以确保所选择的保险丝在被保护的电路中所起到保护作用。
