DC-DC BOOST-升压电路电源模块设计-TPS40210 demo

— 最近画了一个TPS40210 升压电路，数量不多，目前只贴个成本，发到x宝上去了，板子这里也开个CSDN 提供交流学习的机会。感兴趣的支持一下。
https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.18a21debKS3RHH&ft=t&id=655487655770

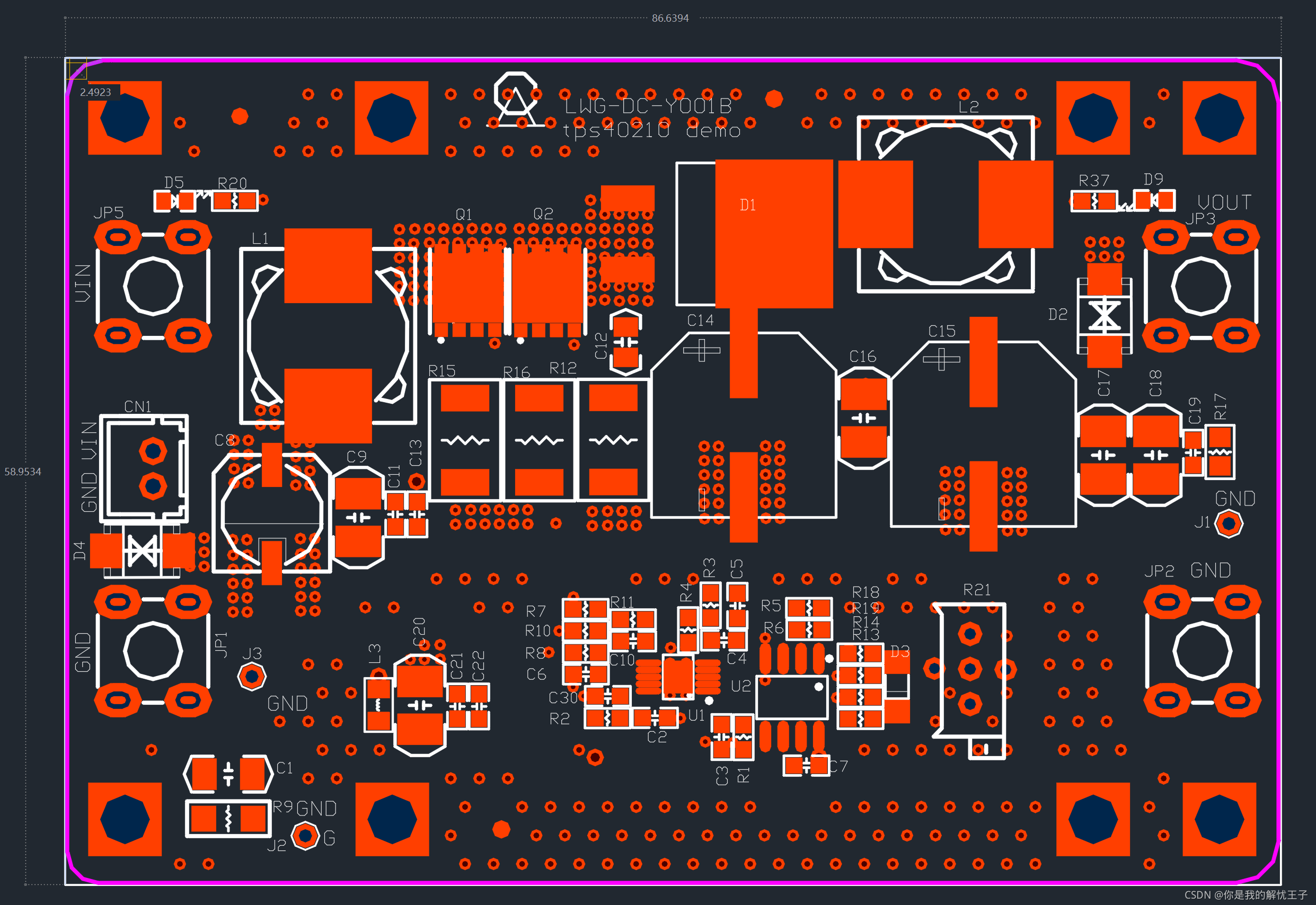

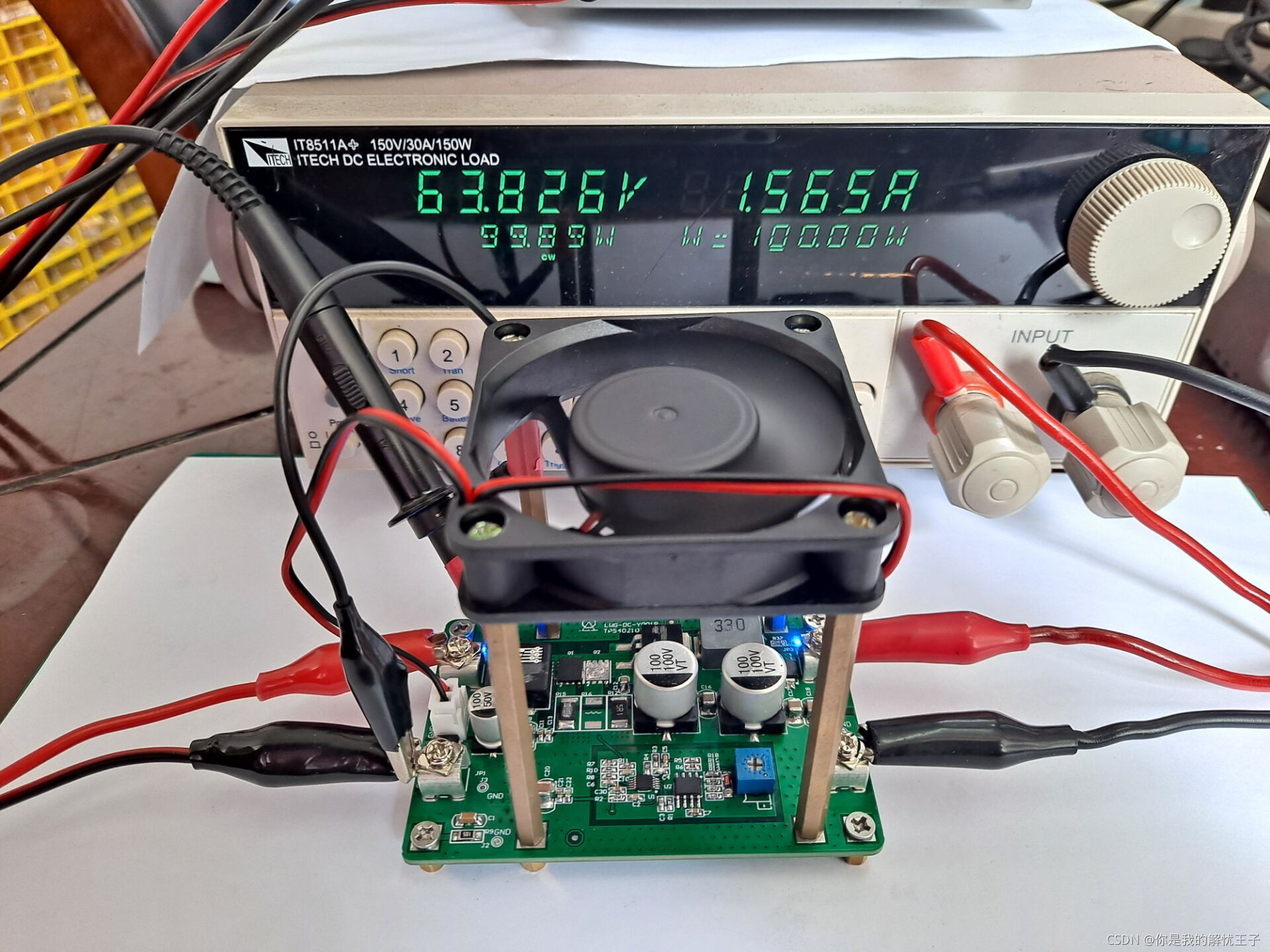

这个升压电路板在输入为12V 时输出可以达到100W ，设计带有散热处理，长期带载输出100W以上，输出 12~56V 可调。

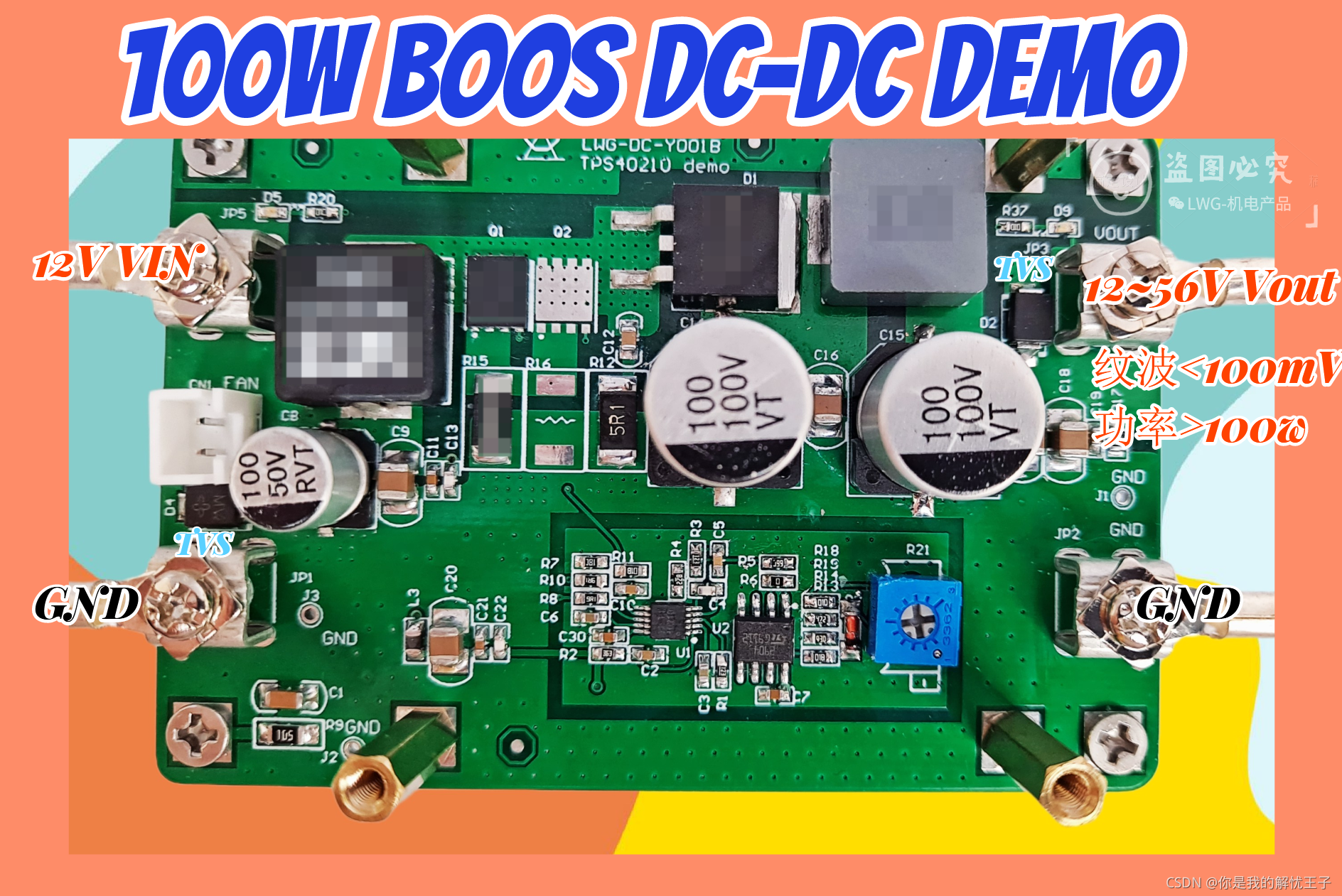

最大电压可以调到75V 纹波小于150mV 普遍在70mV 以内。

在输入电压一定的时候，升压电路的功率主要受限于mos 的发热量和输入电感的额定电流 。因为相比于降压型开关稳压器，mos 开关时 D S 两端压差更大，因而在同等的开关频率下 boost电路 mos的发热量更大。

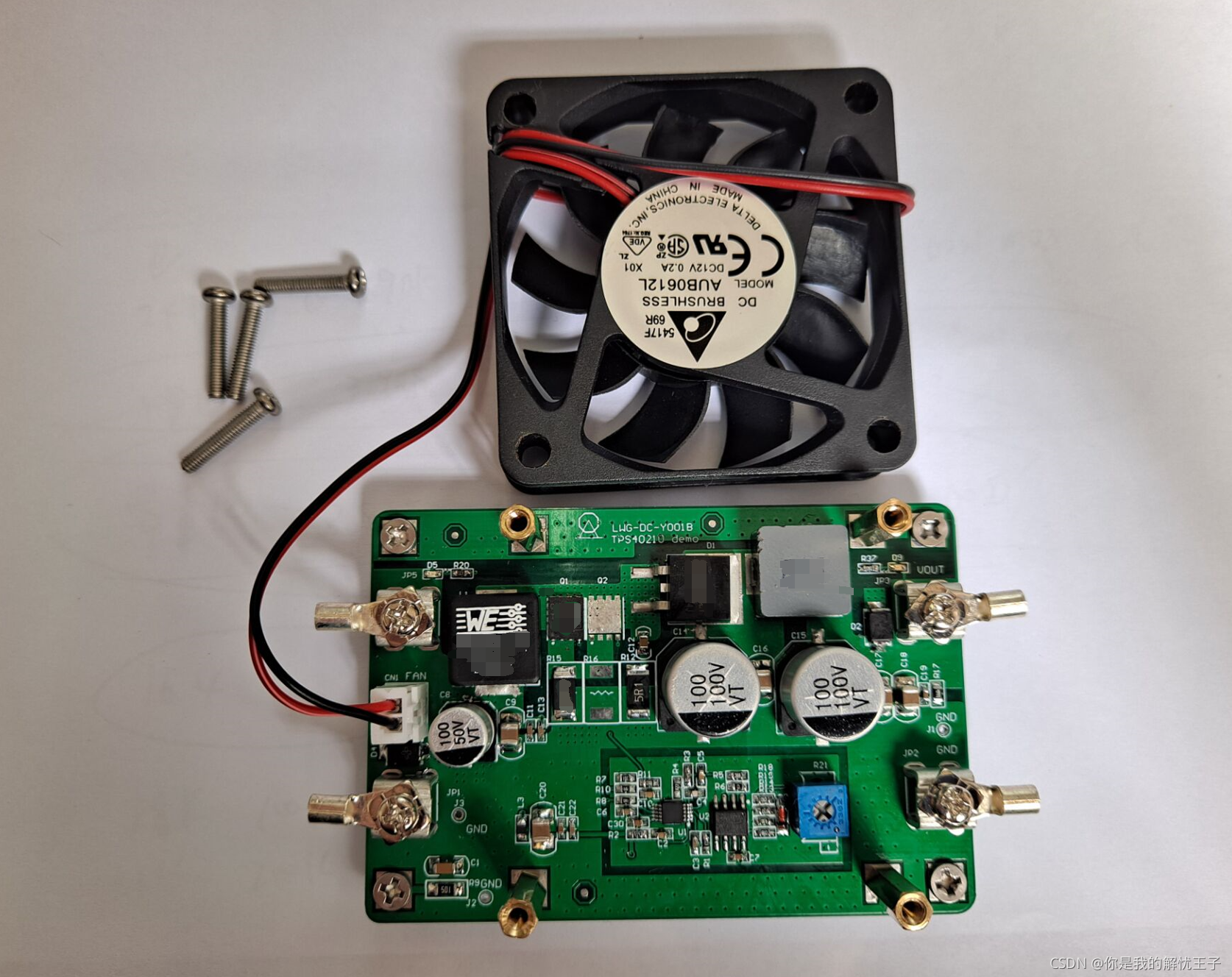

同样这个模块也支持输入24V ，但是此时风扇的供电需要额外增加一个小DC-DC降压模块，因为风扇的额定电压是12V

板卡我在输入输出端加上了TVS ,有防静电作用，铜螺柱也做了接地处理。

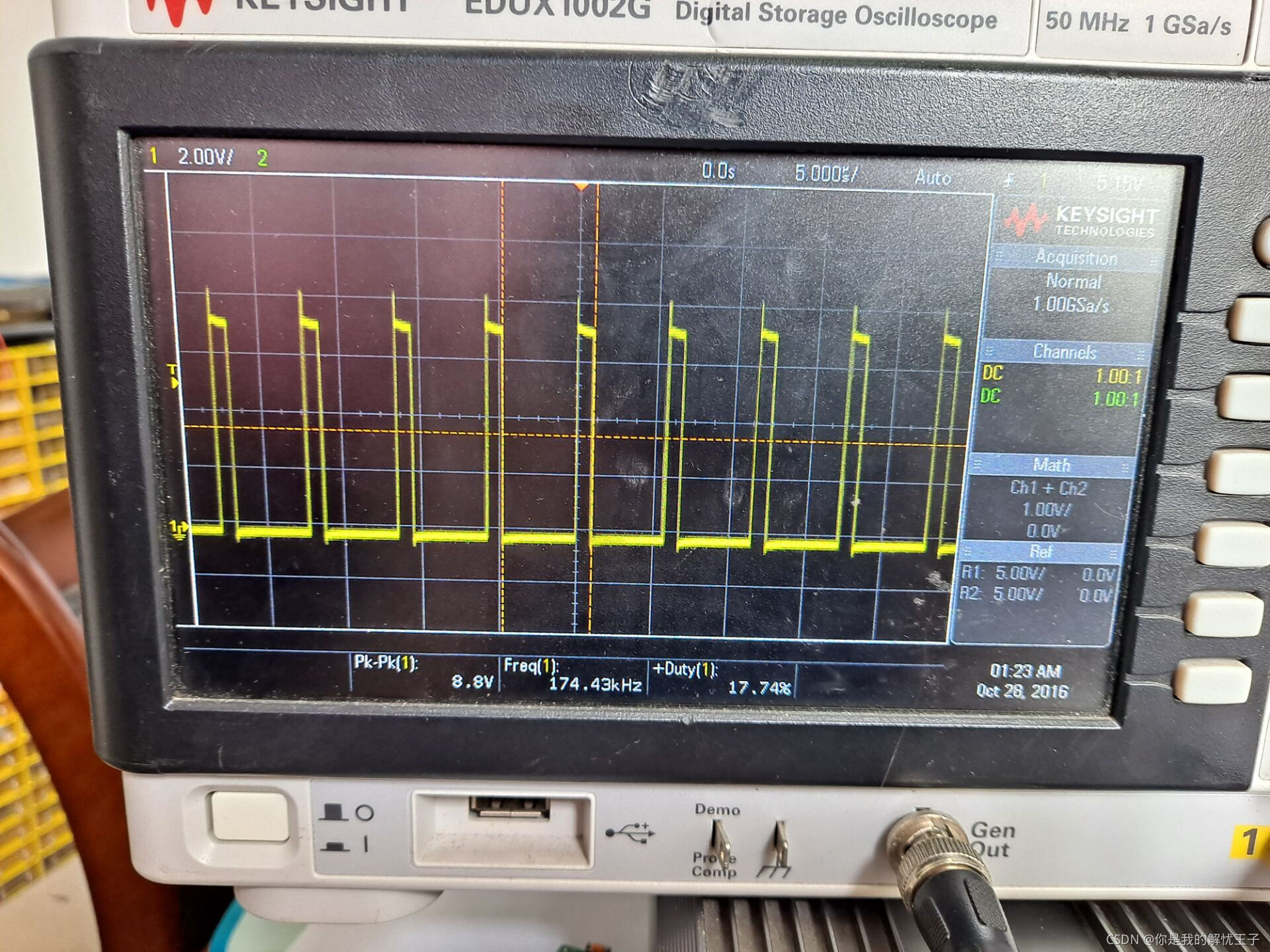

电感的开关波形
