cadence CIS 库建立--建立自己维护的CIS数据库

遇到一个问题，在使用cadecnce的时候，就是没有自己的本地/分享的数据库。 在画原理图或者PCB的时候，如果能搭建一个自己的数据库，在局域网或者本地 就好了。出于这样的想法，做了一些探索，找到了一种可能的答案。

由于数据库编制知识的缺乏，要自己建一个数据库似乎花费的时间会比较多。 偶发奇想，如果能够改编CIS 自带的数据库 另建立副本进行维护 就能够省下不少麻烦。
这个思路很关键 – 顺着这个思路 百度就可以，执行到底。

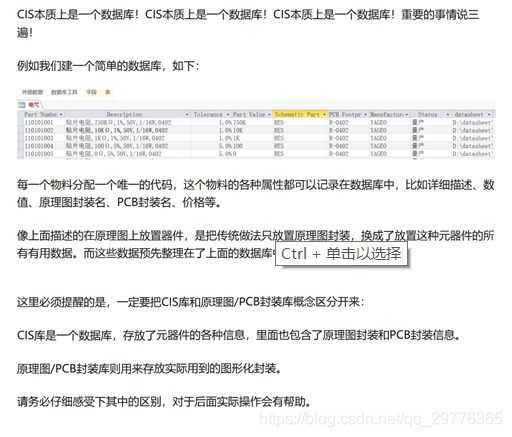

先说下CIS 是个啥。网上一搜：
总之CIS 是个好东西。 功能强大。

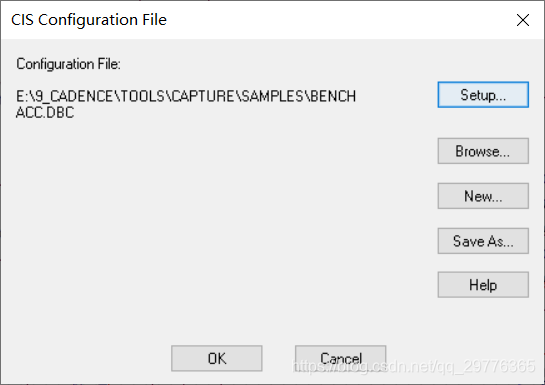

点击CIS capture 中的 Options CIS Configuration 弹出一个数据库的路径，这个数据库就是CIS 自带的数据库

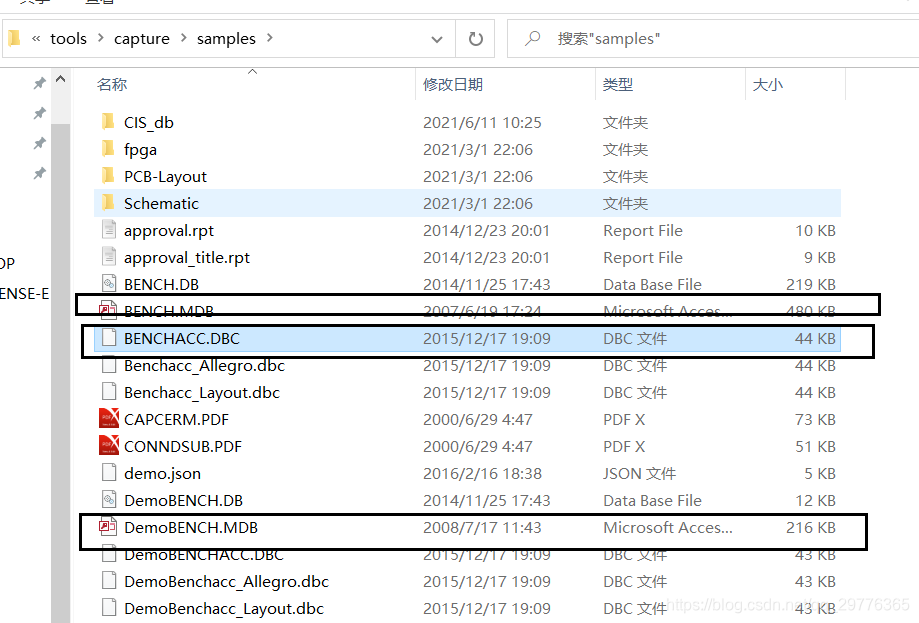

打开这个路径会发现里面有好几种数据库，其中.MDB的数据库是可以用ACCESS 打开的 ，这个就是我们需要进行改编的数据库，至于SQL 数据库，有兴趣的可以再学，这里我就pass 掉了。

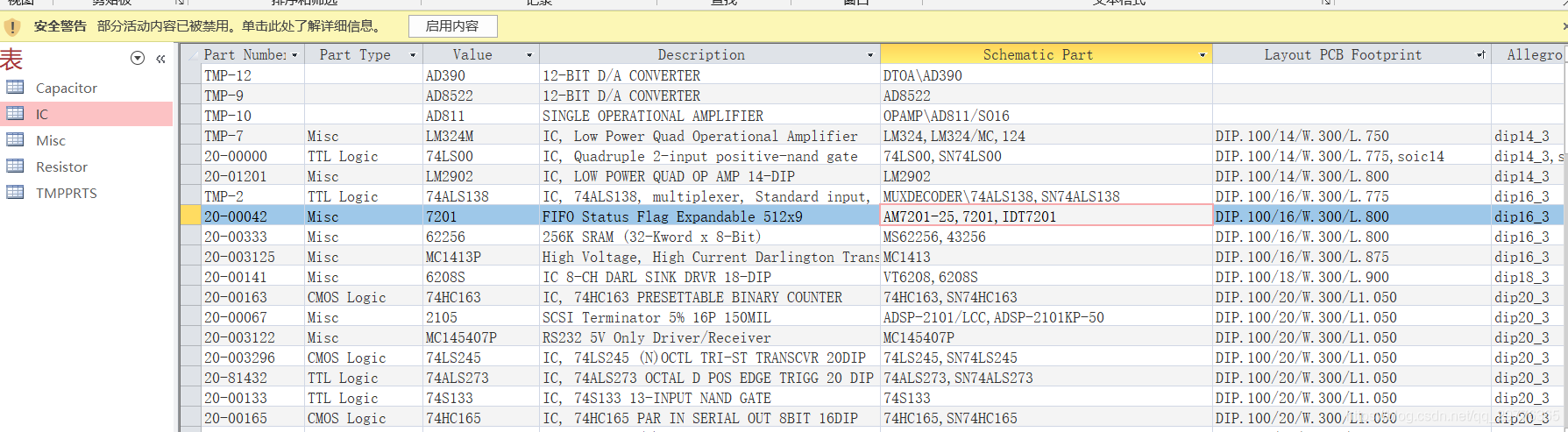

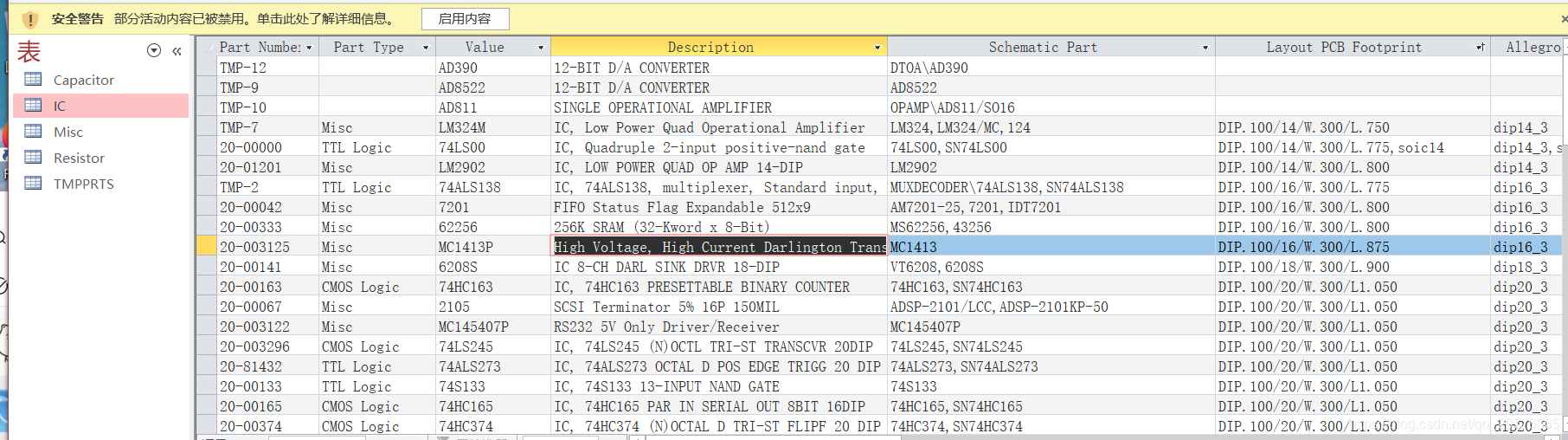

打开其中 BENCH.MDB ，内容如下，复制一份 BENCH.MDB 改名，开始建立自己的数据库。

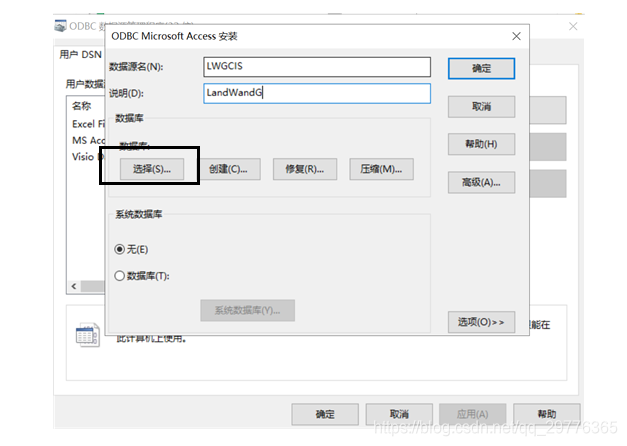

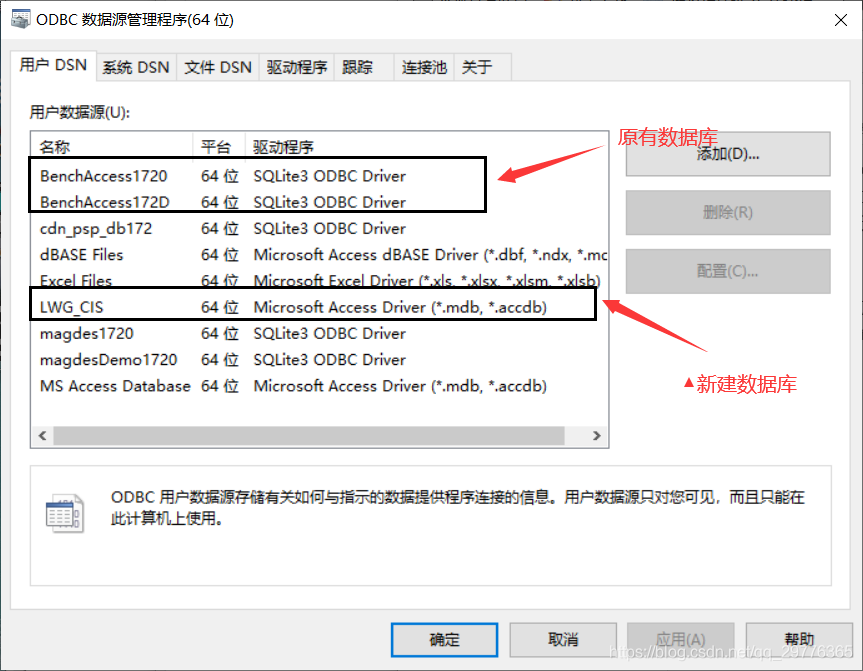

网上搜索了一些资料，需要建立数据源管理程序后在导入到Cadence 中，进入 ODBC 64 建立数据库 LWG_CIS 可以看到 存在benchaccess 1720 这个数据库，这个就是CIS 自带的数据库，我在底下新建一个自己的数据库文件。路径的数据库文件就选用之前复制重命名的数据库文件。

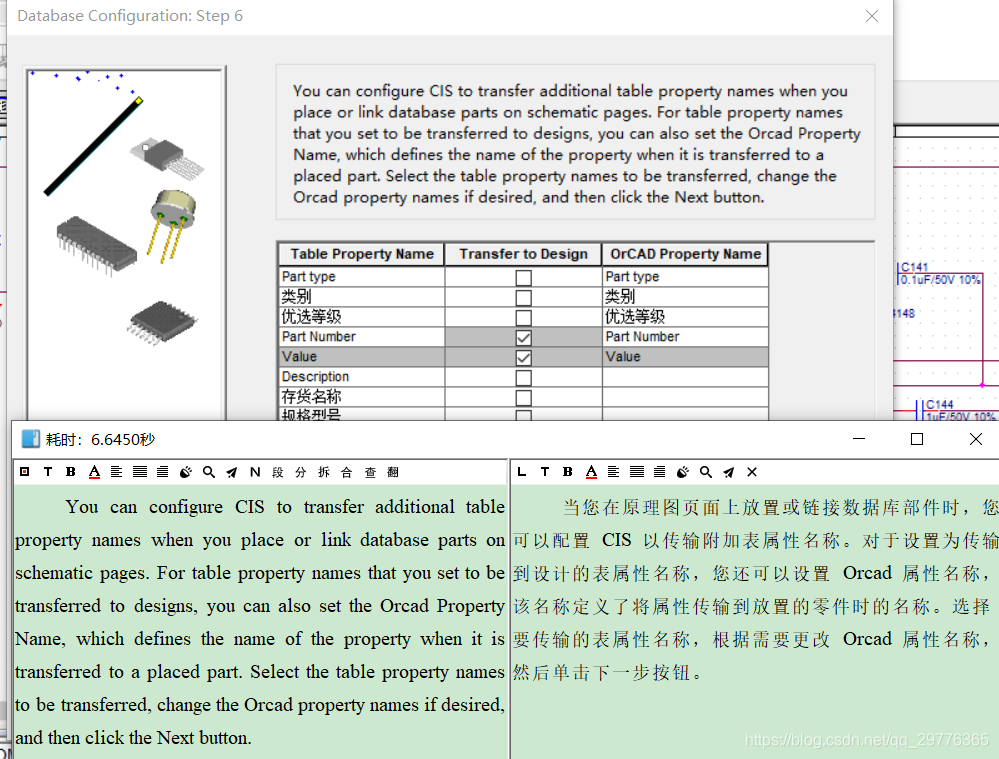

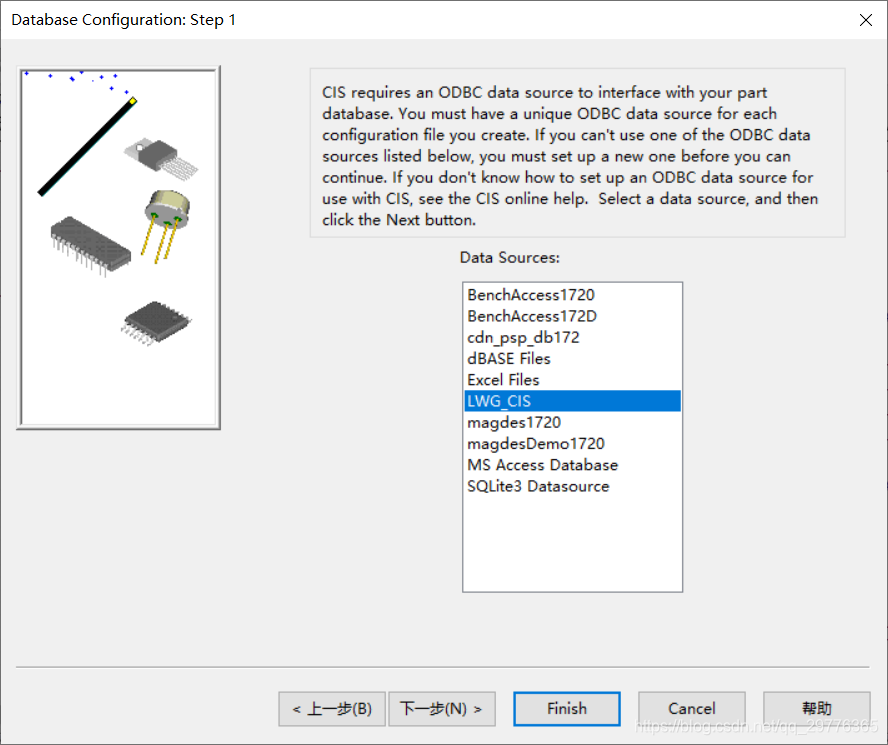

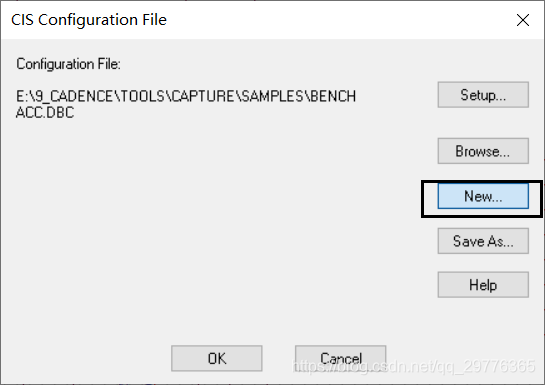

建立完成以后进入CAPTURE CIS 中 CIS configuration file 中点击new

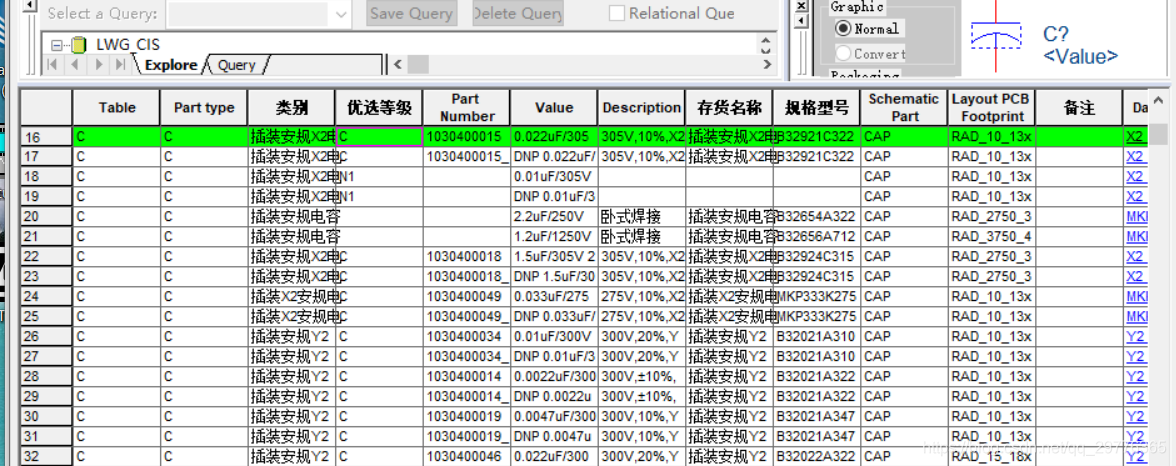

设置完成之后，进入原理图设置界面 按Z 键就可以调用CIS 了。

到这里 自己本地的数据库就已经调用完毕了 ，如果想建立局域网共享的数据库文件，需要在建立数据库的时候使用共享文件夹。

新建立了数据文件以后 如何进行维护，如何将自己的封装导入到cis 数据库中呢。这个时候需要对CIS 进行配置：

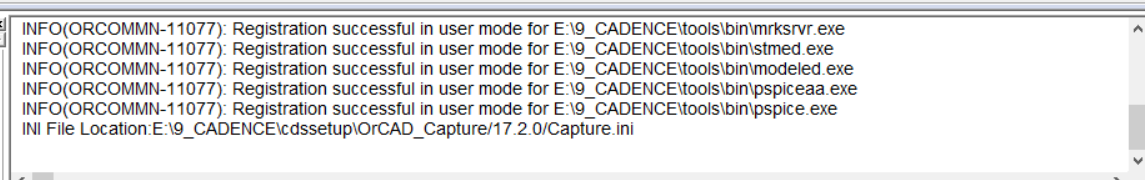

每次重新打开capture时候会时会加载 CIS 配置文件 打开 Capture.ini 配置的时候需要关闭 capture 以后如果遇到元器件不能调用 可能是该路径被系统默认更改了，再改一遍即可。

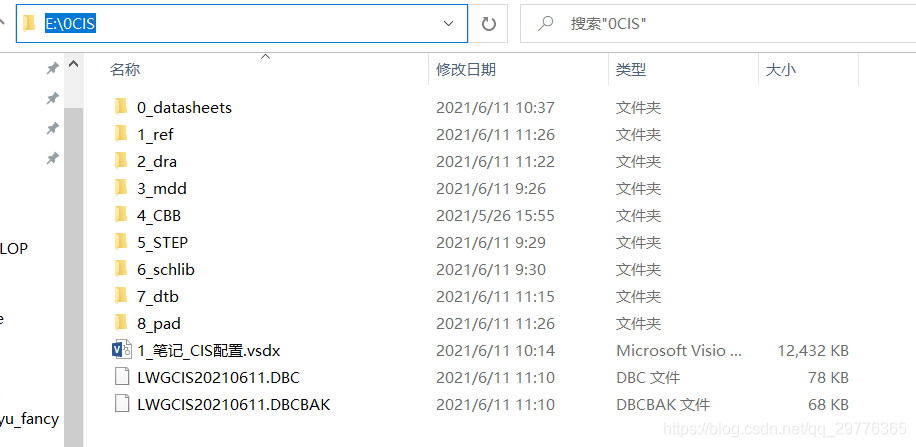

在某个自己习惯的英文路径下建立如下文件夹用来存放自己以后所有的与封装相对应的文件：

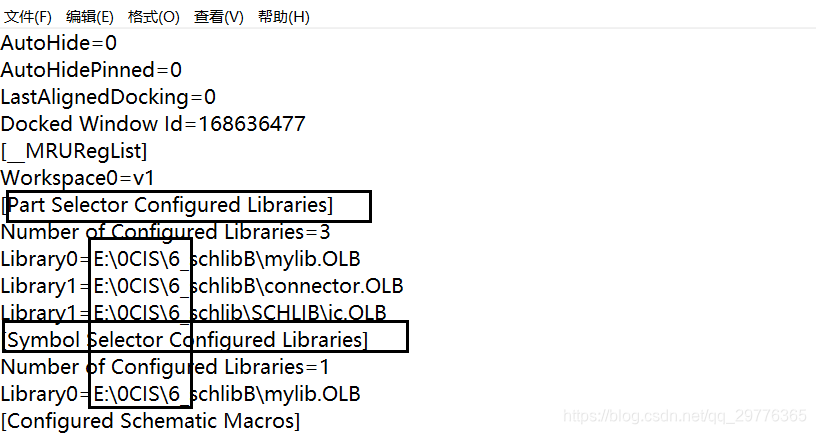

更改配置文件中的路径为自己建立的文件夹

添加 如下
这个是指定自己打开pdf 的路径

[CIS Browse Directories]
dir0=E:\0CIS\0_datasheets
[Footprint Viewer Type]
type=Allegro
[Allegro Footprints]
dir0=E:\0CIS\2_dra
dir1=E:\0CIS\8_pad

然后再进入数据库 CIS 即可发现封装路径与数据库联系起来了，数据库可以正常使用了。

附:

[Part Selector Configured Libraries]
Number of Configured Libraries=4
Library0=E:\0CIS\6_schlib\mylib.OLB
Library1=E:\0CIS\6_schlib\connector.OLB
Library2=E:\0CIS\6_schlib\SCHLIB\ic.OLB
Library3=E:\0CIS\4_CBB

[Symbol Selector Configured Libraries]
Number of Configured Libraries=1
Library0=E:\0CIS\6_schlibB\mylib.OLB

[CIS Browse Directories]
dir0=E:\0CIS\0_datasheets
[Footprint Viewer Type]
type=Allegro
[Allegro Footprints]
dir0=E:\0CIS\2_dra
dir1=E:\0CIS\8_pad
dir2=E:\0CIS\3_mdd
dir3=E:\0CIS\5_STEP
