PCIe 的 MSI 中断详解，寄存器级别的详细流程分析，完全搞懂硬件的工作流程

PCIe 的 MSI 中断

前言

1. 什么是 MSI 中断 (Message Signaled Interrupts)
   概念与内容介绍待补充

正文

1. 对 EP 的初始化

• 需要对 EP 的配置空间 MSI 相关功能的寄存器进行初始化，主要有两个寄存器 Message Address 和 Message Data。它们分别的含义是 EP 产生 MSI 中断的操作是往 Message Address 寄存器的地址写入 Message Data 指定的数据，从而来产生 MSI 中断。
• Message Address 在不同的 CPU 有不同的配置，例如 rk3568 写入的地址为 GICD 中断控制器的某个地址，其他有些 CPU 配置任意地址都可。

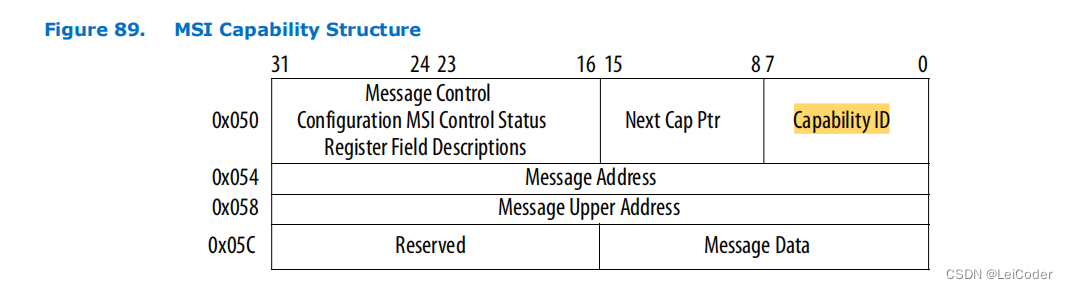

• 还需要对 EP MSI 中断能力进行使能。即下图中的 Message Control Configuration MSI Control Status Register Field Descriptions 寄存器进行配置。

  截图来自 F-Tile Avalon® Streaming Intel® FPGA IP for PCI Express* User Guide

2. 对 RC 的寄存器初始化
   本文以 designware IP 核的某型 CPU 为例。其他的 CPU 会存在写 GICD 的地址，和下面的配置会有区别。

• 写入 PCIE_MSI_ADDR_LO , 即需要和 EP 配置的 Message Address 相匹配。RC 会捕获 EP 写入这个地址的操作，并触发中断。
• 写入 PCIE_MSI_INTR0_ENABLE，即使能所有的 MSI 中断

#define PCIE_MSI_ADDR_LO		0x820
#define PCIE_MSI_ADDR_HI		0x824
void dw_pcie_msi_init(struct pcie_port *pp)
{
	struct dw_pcie *pci = to_dw_pcie_from_pp(pp);
	u64 msi_target = (u64)pp->msi_data;

	if (!IS_ENABLED(CONFIG_PCI_MSI))
		return;

	/* Program the msi_data */
	dw_pcie_writel_dbi(pci, PCIE_MSI_ADDR_LO, lower_32_bits(msi_target));
	dw_pcie_writel_dbi(pci, PCIE_MSI_ADDR_HI, upper_32_bits(msi_target));
}
EXPORT_SYMBOL_GPL(dw_pcie_msi_init);

#define PCIE_MSI_INTR0_ENABLE		0x828
#define PCIE_MSI_INTR0_MASK		0x82C
#define PCIE_MSI_INTR0_STATUS		0x830
void dw_pcie_setup_rc(struct pcie_port *pp)
{
	u32 val, ctrl, num_ctrls;
	struct dw_pcie *pci = to_dw_pcie_from_pp(pp);

	/*
	 * Enable DBI read-only registers for writing/updating configuration.
	 * Write permission gets disabled towards the end of this function.
	 */
	dw_pcie_dbi_ro_wr_en(pci);

	dw_pcie_setup(pci);

	if (pci_msi_enabled() && !pp->ops->msi_host_init) {
		num_ctrls = pp->num_vectors / MAX_MSI_IRQS_PER_CTRL;

		/* Initialize IRQ Status array */
		for (ctrl = 0; ctrl < num_ctrls; ctrl++) {
			pp->irq_mask[ctrl] = ~0;
			dw_pcie_writel_dbi(pci, PCIE_MSI_INTR0_MASK +
					    (ctrl * MSI_REG_CTRL_BLOCK_SIZE),
					    pp->irq_mask[ctrl]);
			dw_pcie_writel_dbi(pci, PCIE_MSI_INTR0_ENABLE +
					    (ctrl * MSI_REG_CTRL_BLOCK_SIZE),
					    ~0);
		}
	}
    // 省略了其他操作
}

3. 中断执行
   在中断服务函数中，需要读 PCIE_MSI_INTR0_STATUS 寄存器来判断是几号MSI中断，这个是由配置的 Message Data 来决定的。

4. 中断状态清除
   需要写 PCIE_MSI_INTR0_STATUS 寄存器来清除对应的中断，否则中断会持续触发。同时也需要写 GIC 本身的寄存器来清除 PCIe 的中断。

#define PCIE_MSI_INTR0_STATUS		0x830

/* MSI int handler */
irqreturn_t dw_handle_msi_irq(struct pcie_port *pp)
{
	int i, pos, irq;
	unsigned long val;
	u32 status, num_ctrls;
	irqreturn_t ret = IRQ_NONE;
	struct dw_pcie *pci = to_dw_pcie_from_pp(pp);

	num_ctrls = pp->num_vectors / MAX_MSI_IRQS_PER_CTRL;

	for (i = 0; i < num_ctrls; i++) {
		status = dw_pcie_readl_dbi(pci, PCIE_MSI_INTR0_STATUS +
					   (i * MSI_REG_CTRL_BLOCK_SIZE));
		if (!status)
			continue;

		ret = IRQ_HANDLED;
		val = status;
		pos = 0;
		while ((pos = find_next_bit(&val, MAX_MSI_IRQS_PER_CTRL,
					    pos)) != MAX_MSI_IRQS_PER_CTRL) {
			irq = irq_find_mapping(pp->irq_domain,
					       (i * MAX_MSI_IRQS_PER_CTRL) +
					       pos);
			generic_handle_irq(irq);
			pos++;
		}
	}

	return ret;
}
EXPORT_SYMBOL_GPL(dw_handle_msi_irq);

总结

至此，EP 可以正确触发 MSI 中断，并被 RC 捕获后往 GIC 投递 PCIe 中断。本例的 MSI 中断并不是直接写 GIC 的 ITS ((Interrupt Translation Service)在GICv3中是可选的。ITS负责接收来自外设的中断，并将它们转化为LPI INTID发送到相应的Redistributor) 产生的，而是由 RC 中转了然后投递到 GIC 的。

其他

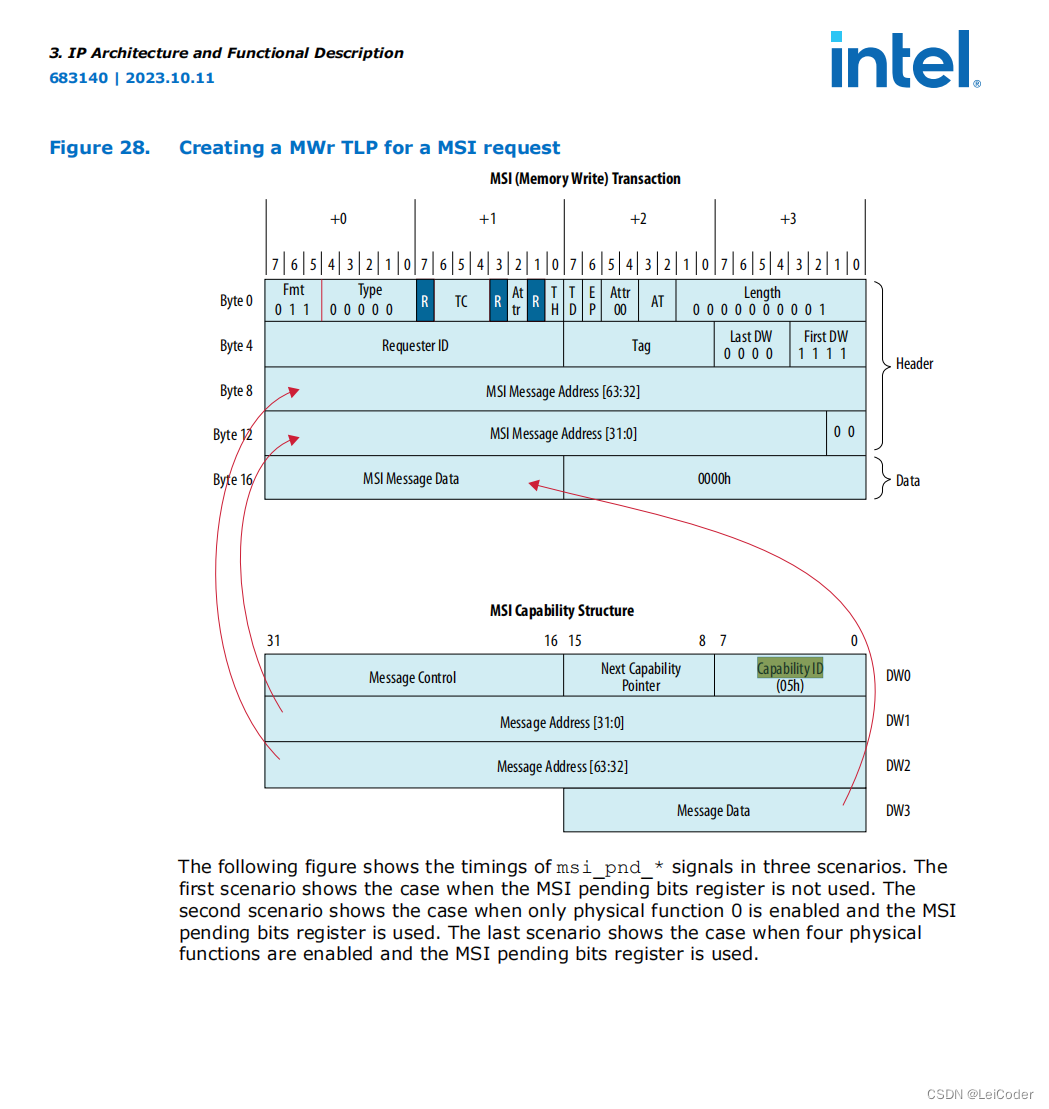

EP 生成 MSI 中断的消息填充，图中的含义是生成一个 MSI Mwr 的 TLP 消息，其组包的数据来源，包括 Message Address 和 Message Data。
