芯片简介

CW2015 是一款超紧凑、低成本、主机侧/电池组侧、无传感电阻器的电量计量系统 IC，适用于手持和便携式设备中的锂离子 (Li+) 电池。CW2015 包括一个 14 位 Sigma-Delta ADC、一个精密电压基准和内置准确温度传感器。该 IC 允许最终用户消除占用大量电路板面积的昂贵感测电阻器。如果电池 SOC 水平达到预先设定的阈值，IC 也会发出警报信号。
CW2015 使用I2C串行接口，可在标准 (100 kHz) 或快速 (400 kHz) 模式下运行。

CW2015的地址为0b1100010。读命令为0xC5；写命令为0xC4。

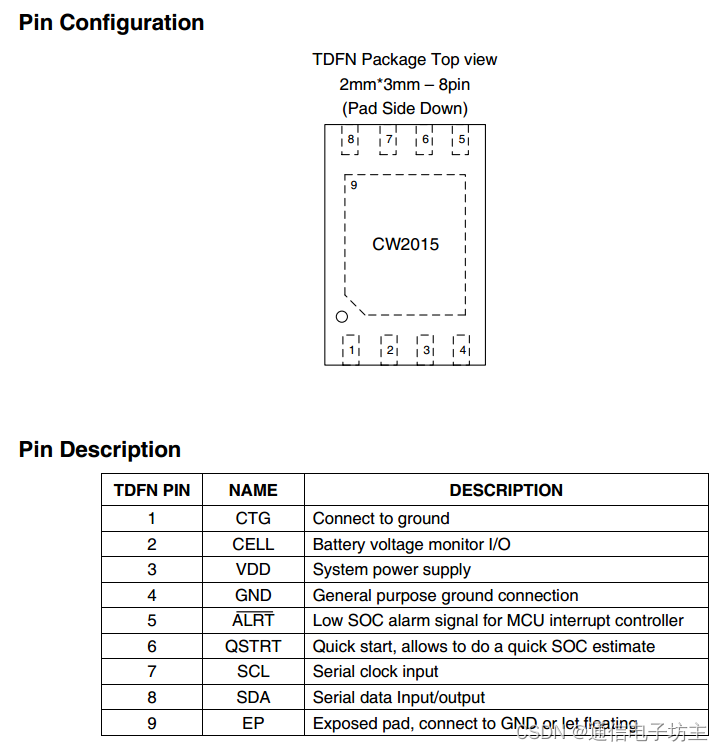

芯片引脚

在这里插入图片描述

典型电路图

在这里插入图片描述

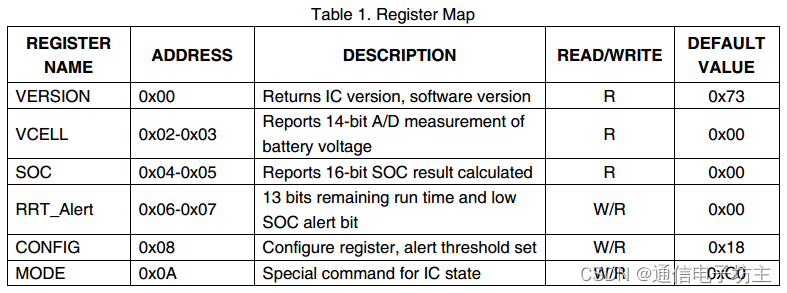

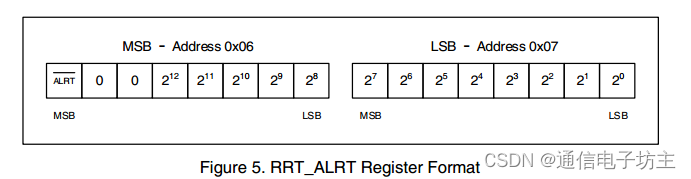

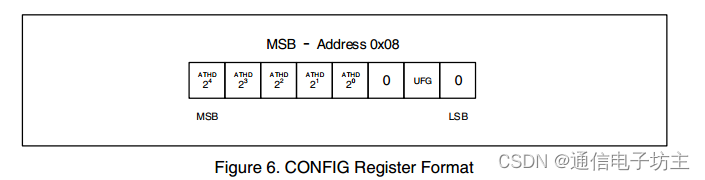

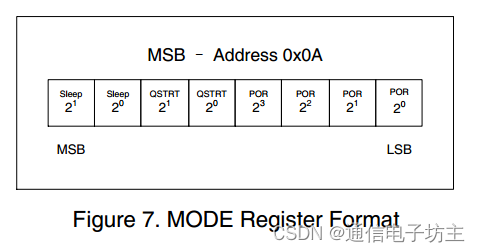

寄存器介绍

在这里插入图片描述

VCELL

在这里插入图片描述
该寄存器存储了芯片ADC采集到的电压值，每一位代表的是305uV。比如说你读取到的值为 “0011 0011”，转换成10进制是51，则实际电压为51*305=15555uV=0.015555uV。

SOC

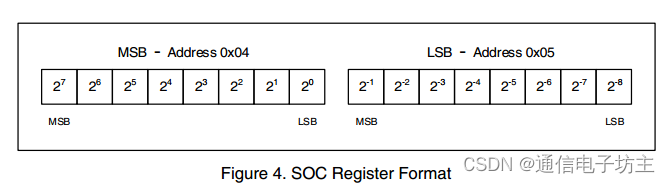

在这里插入图片描述
该寄存器存储的是转换得到的电量百分比值。寄存器0x04读取的单位是1%，寄存器0x05读取的单位是1/256%。需要注意的是，CW2015芯片还需要设置电池的建模信息（电池信息0x10到0x4f寄存器中，不同的电池电池建模信息不同），因此如果没有设置电池建模信息或者电池建模信息不准确，这里读取的电量值其实是不一定准确的。网上也有相关可参考的电池建模信息，可以先凑活着用

/*电池建模信息，客户拿到自己电池匹配的建模信息后请替换*/
static unsigned char cw_bat_config_info[SIZE_BATINFO] = {
0X15,0X7E,0X7C,0X5C,0X64,0X6A,0X65,0X5C,0X55,0X53,0X56,0X61,0X6F,0X66,0X50,0X48,
0X43,0X42,0X40,0X43,0X4B,0X5F,0X75,0X7D,0X52,0X44,0X07,0XAE,0X11,0X22,0X40,0X56,
0X6C,0X7C,0X85,0X86,0X3D,0X19,0X8D,0X1B,0X06,0X34,0X46,0X79,0X8D,0X90,0X90,0X46,
0X67,0X80,0X97,0XAF,0X80,0X9F,0XAE,0XCB,0X2F,0X00,0X64,0XA5,0XB5,0X11,0XD0,0X11
};
