10电感高频等效电路

        电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。

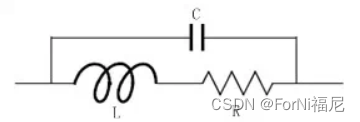

高频电感的等效电路

        与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

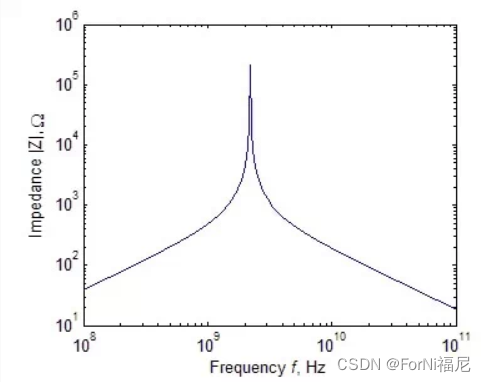

电感阻抗绝对值与频率的关系

        总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。读者可以发现低频时恒定的电阻值，到高频时显示出具 有谐振点的二阶系统相应；在高频时，电容中的电介质产生了损耗，造成电容起呈现的阻抗特征只有低频时才与频率成反比；在低频时电感的阻抗响应随频率的增加 而线形增加，达到谐振点前开始偏离理想特征，最终变为电容性。这些无源元件在高频的特性都可以通过前面提到的品质因数描述，对于电容和电感来说，为了调谐的目的，通常希望的到尽可能高的品质因数。
