18 TVS

一、保护原理

        其原理像稳压二极管，都是利用反向击穿稳定电压，但TVS管的响应速度要快于稳压管。当TVS管的受到反向瞬态高能量冲击时，它能以极高的速度（亚纳秒级）将两级间的阻抗变为低阻抗，从而具有很好的浪涌功率吸收能力，同时也能使两级之间的电压钳位在一个预定值，有效的保护电路后端元器件。

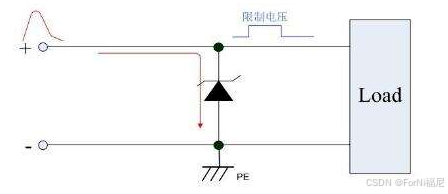

TVS与被保护电路并联

二、参数

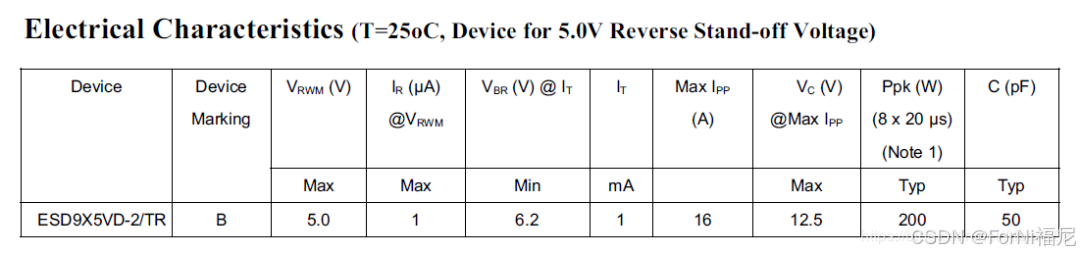

        如下是一个5V TVS管的SPEC参数，光看SPEC参数我们可能比较难理解。

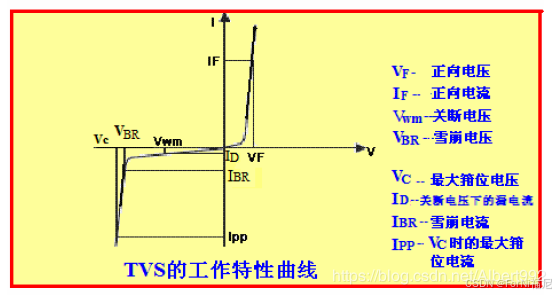

        结合如下的TVS工作特性曲线，我们来了解这些参数。

TVS工作特性曲线

1、VRWM

        指的是最大反向工作电压，也指关断电压。在最大的反向电流IR下，测试出的电压, 一般Vrwm是(0.8~0.9)*Vbr。关断电压需要大于等于电路正常工作电压，但是不能大太多，和Vbr也有关系，大太多，可能导致TVS不起作用。需要做到电路正常工作时，TVS不触发，在浪涌来时TVS才工作。

        举个例子，TVS用来保护VOUT后端负载，VOUT的电压为3V，那么Vrwm的电压就需要大于或者等于3V，如果Vrwm是2V，那么电路正常工作状态下，TVS就可能已经触发工作，导致耗流增大或者电路故障。如果Vrwm是20V，那么Vbr可能就是25V，那么TVS从3V到25V雪崩效应中间有很大一片空白，所以说Vrwm稍等于电路正常工作电压，但是也不能大太多。

        另外说一句，TVS的关断电压是越低越难做（制作工艺）

2、IR@VRWM

        最大反向漏电流。

3、VBR@It

        指的是通过规定的测试电流It时的电压，这是表示TVS管导通的标志电压，即从此点开始TVS进入雪崩击穿。

4、Max Ipp

        最大反向峰值脉冲电流。

5、VC@Max Ipp

        指在特定的Ipp电流时，浪涌经过TVS钳位住的电压。最大的钳位电压Vc要小于大于电路中最大的工作电压。

        举个例子，TVS用来保护VOUT及后端负载，VOUT的后端负载有芯片A和芯片B，芯片A的最大工作电压是3V，芯片B的最大工作电压是4V，那么我们选择TVS的Vc就要小于3V，如果Vc是3.5V，这个芯片A有可能会损坏。TVS的钳位电压选择2.8V，芯片A和B就不会损坏。一般芯片会有另一个参数Absolute Maximum Rating，叫绝对最大值，芯片在绝对最大值下，可能承受几个微秒时间。极限条件下，TVS的钳位电压可以适当提高到芯片的绝对最大值，因为够低的钳位电压或者关断电压的TVS，意味着更难的工艺和更高的价格。

6、Ppk(8*20us)

        指的是TVS器件上瞬间通过的最大功率值，等于钳位电压Vc和峰值脉冲电流Ipp的乘积，反映了TVS器件的浪涌抑制能力，额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。

7、极间电容

        指的是极间电容，如果TVS用在高速信号上，需要选择小的电容，高速信号，如USB，一般C选择小于1pF的，电源或者低速信号，一般几十pF左右。

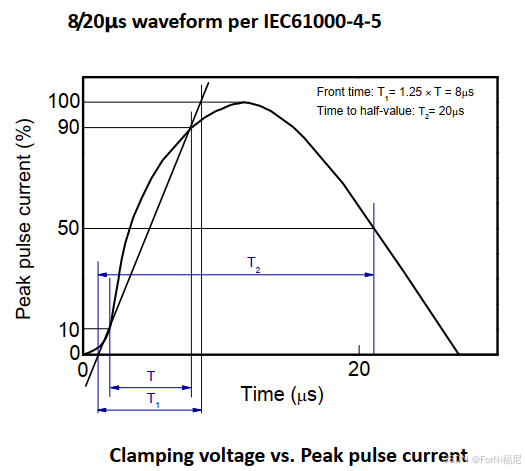

        10/1000us和8/20us为两种不同的浪涌测试波形，两种波形能量不一样。8/20us脉冲指的是8us达到100%Ipp，20us达到50%Ipp。

浪涌能量波形

三、使用方法和注意事项

        1.TVS和被保护电路是并联关系；

        2.TVS需要靠近保护接口；

        3.TVS需要良好接地，TVS的地PAD多打地孔；

        4.根据电路的传输速率选择合适的极间电容；

        5.TVS的Vrwm和功率需要选择合适的参数；

        6.交流电路选择双向TVS，直流电路选择单向TVS，多路保护选择TVS阵列。（单向的低容值比双向的难做一些）

四、选型

        1、Vrwm大于等于被保护信号的正常工作电压，Vrwm比被保护信号的工作电压越大，漏电流越小；TVS的Vrwm越低，对应的钳位电压Vc越低，对信号的保护作用越好。

        2、判断被保护信号是交流还是直流，一般情况下，交流信号选择双向TVS，直流信号选择单向TVS。双向的优势是灵活，IO和地随意接；单向的优势是反向钳位电压比双向的更低。

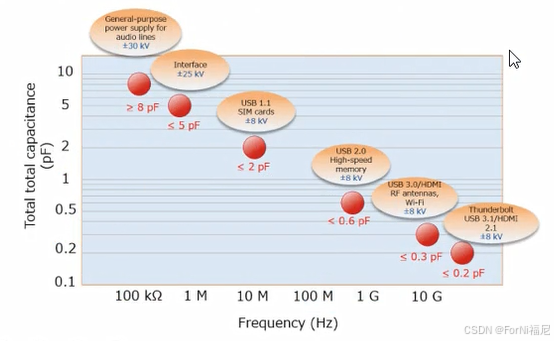

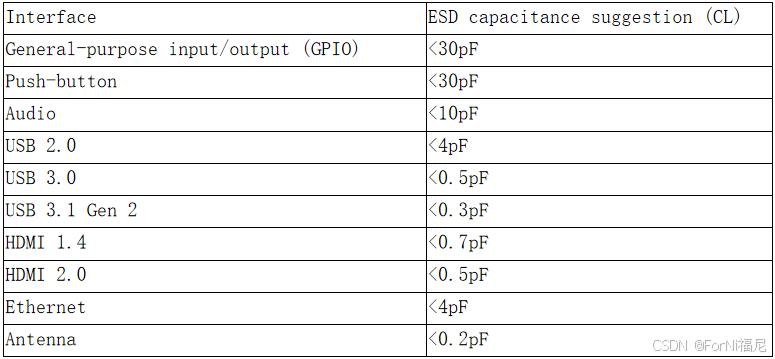

        3、根据被保护的信号速率，选择合适的结电容，如下给出了常见接口，推荐的ESD结电容的大小范围。

数据来源TI德州仪器

        4、选用的TVS需达到或超过 IEC 61000-4-2 Level4标准，IEC 61000-4-2标准是针对ESD的，对应国标GB/T 17626.2，但请注意，这也只是针对TVS IC，过这个标准，保证TVS不会损坏，被保护电路会不会损坏，还是需要看钳位电压。

IEC 61000-4-2 ESD空气和接触放电的四个等级

        TVS一般也会过IEC 61000-4-4(EFT)和IEC 61000-4-5(surge)标准，在TVS的数据手册里可以看到，EFT有的不给出，和ESD的测试方法不一样，在这里不展开。

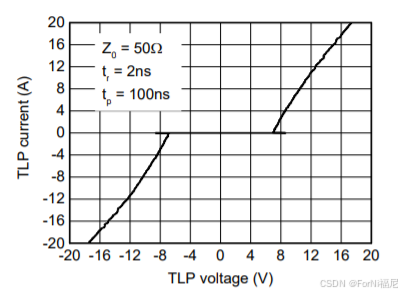

        5、根据被保护信号能承受的最大电压，在TLP曲线中选择合适的钳位电压。

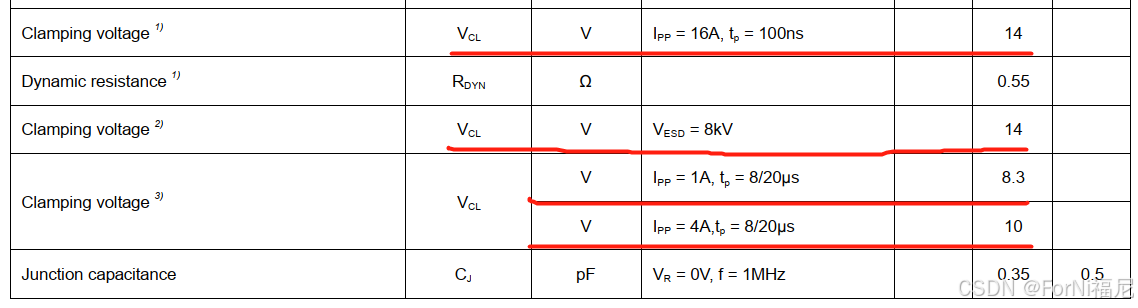

        如下是一个TVS的钳位电压数据，有4个值，选型时，该看哪一个呢？

        上面两个都是14V，因为TLP 16A 100ns和IEC 61000-4-2 ESD接触放电 8KV是有对等关系的，IEC等级和TLC的对照关系如下：

• IEC 1-kV level = 2 A, 100 ns TLP pulse
• IEC 2-kV level = 4 A, 100 ns TLP pulse
• IEC 4-kV level = 8 A, 100 ns TLP pulse
• IEC 6-kV level = 12 A, 100 ns TLP pulse
• IEC 8-kV level = 16 A, 100 ns TLP pulse

        下面两个Vc=8.3V和10V，测试的标准是IEC 61000-4-5，指定的浪涌波形是8/20us，指8us达到100%Ipp，20us后达到50%Ipp，所以看到，反向峰值电流Ipp为4A时的钳位电压是要比1A时的大的。

        当两个TVS都都能过IEC 61000-4-2 8KV ESD时，在TLP曲线中，看16A电流对应的钳位电压，越低的代表这个TVS性能越好。

        需要注意，TLP曲线中的“钳位电压”为瞬态100ns测试给出的，和真正我们理解的，持续工作不会损坏的钳位电压还是有差别的。

五、频率与极间电容的关系

        频率越高极间电容要越小
