EPLAN2022——封面页的制作

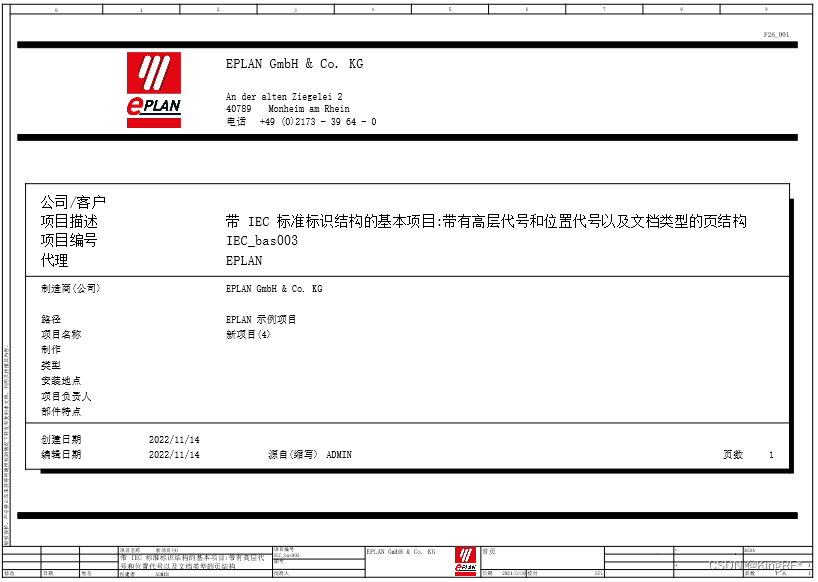

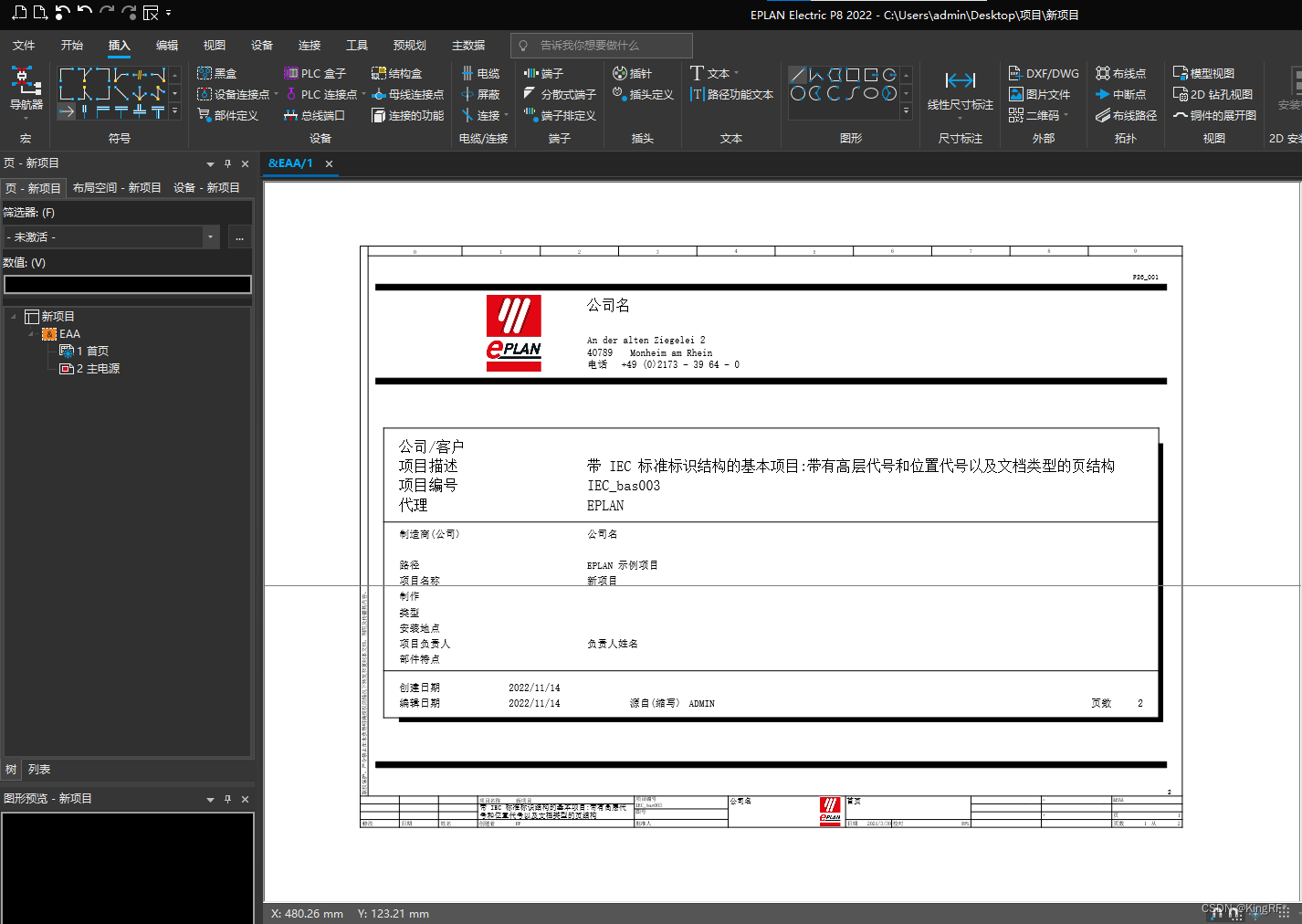

创建一个项目后，EPLAN会生成一个首页。

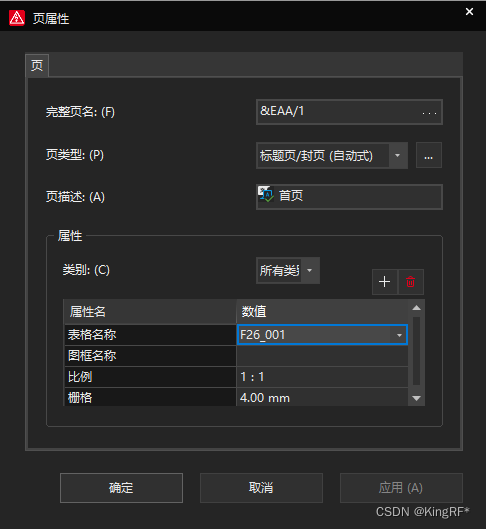

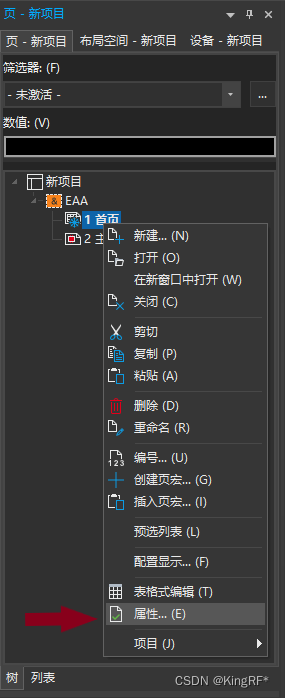

更换封面页，右键点击首页——点击属性——弹出页属性对话框。

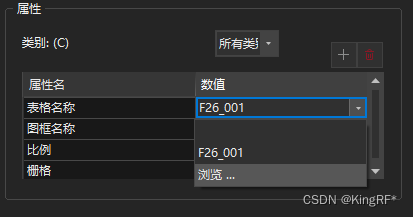

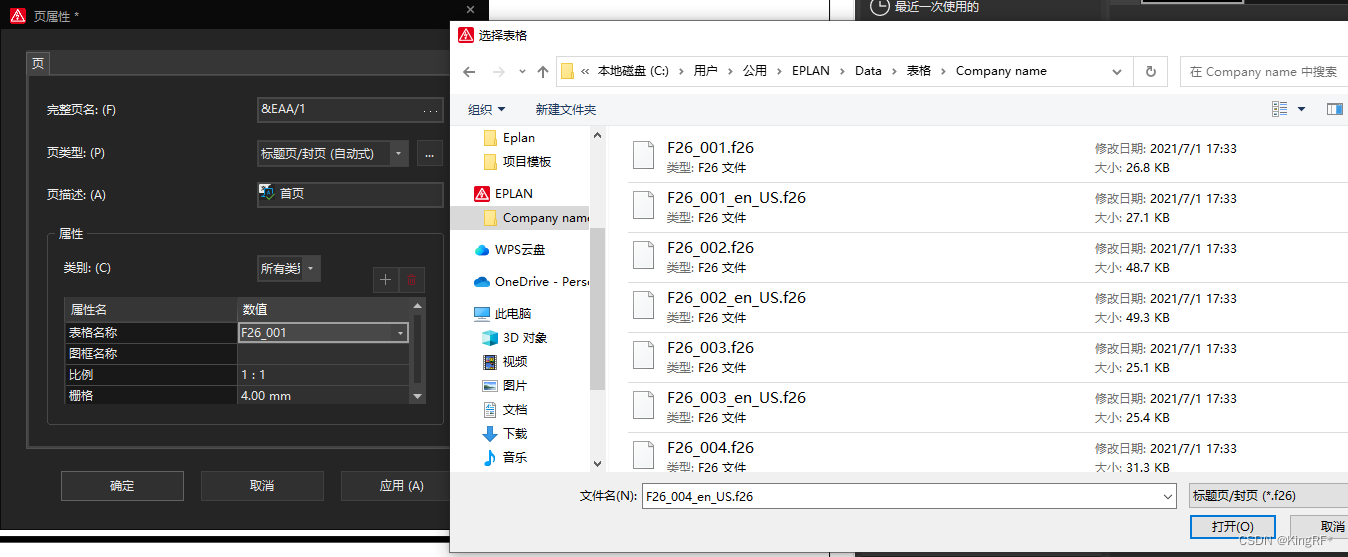

打开表格名称下拉框，点击浏览，选择封面页。

封面页默认存放位置：C:\Users\Public\EPLAN\Data\表格\Company name

 创建一个符合自己要求的封面页。

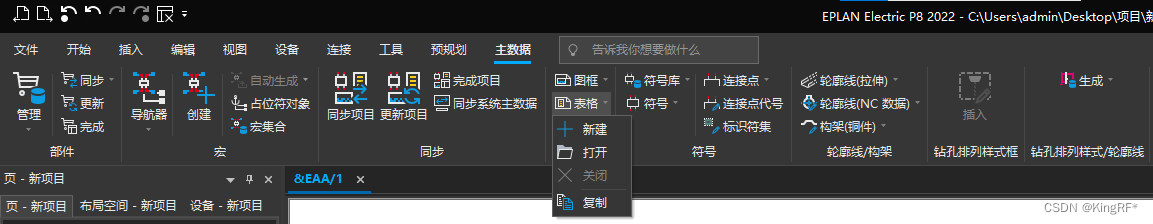

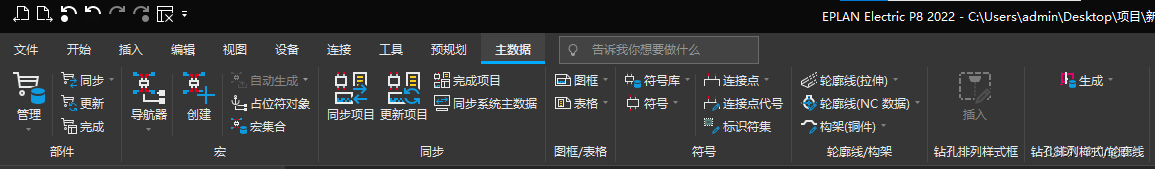

 顶部菜单栏选择主数据——点击表格下拉框

新建： 完全新建一个封面页。

复制：根据已有的封面页，进行一定的修改就可以使用（推荐）。

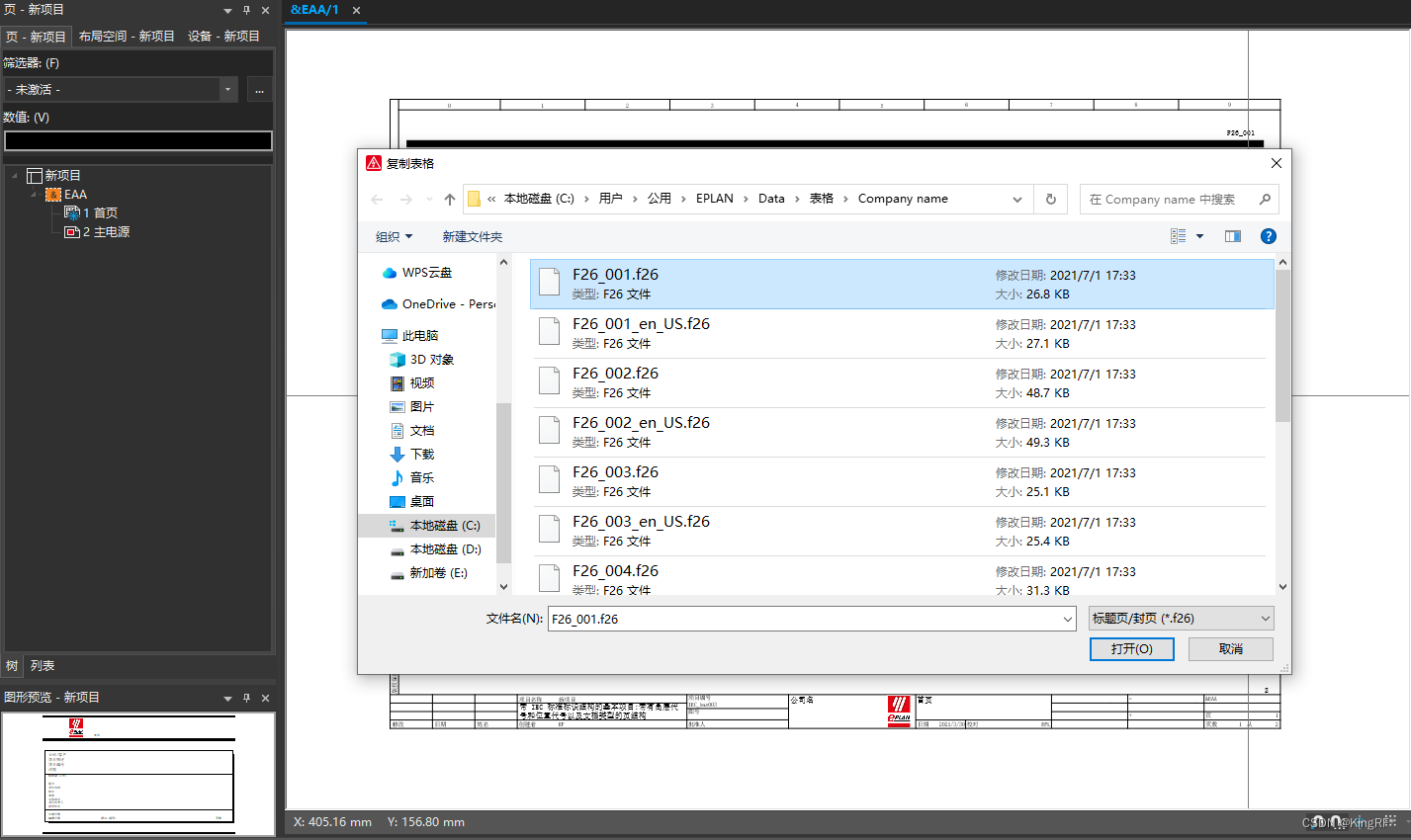

点击复制后，选择一个已有的封面页作为修改的模板。

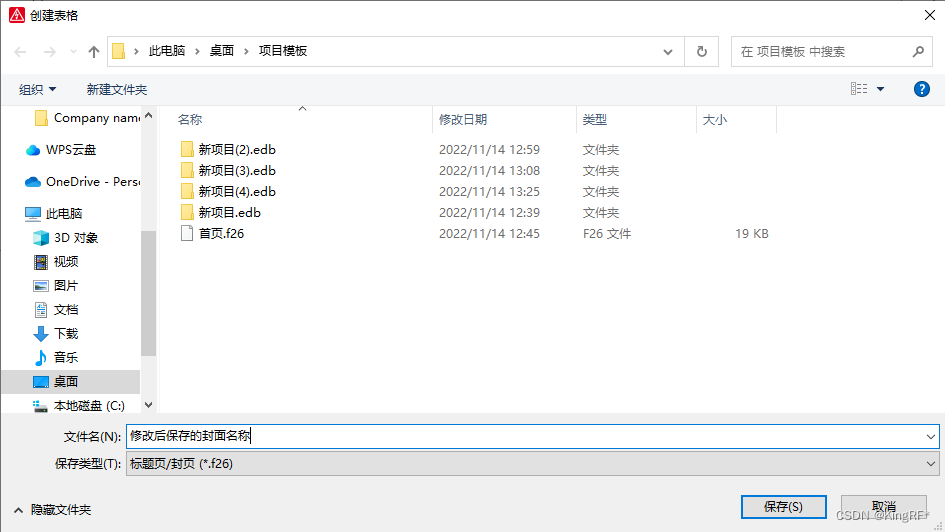

点击打开后，弹出创建表格对话框，选择新封面页的存放位置和填写封面页名称后，点击保存。

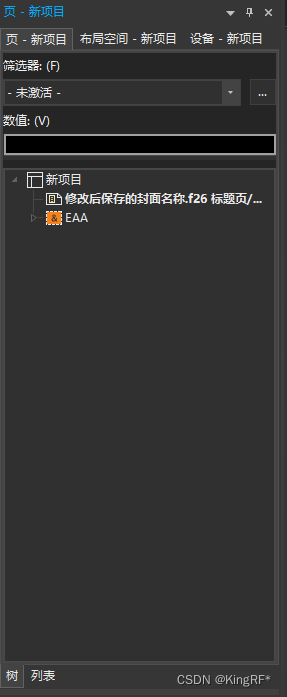

在页导航器下会出现新封面页，双击打开。

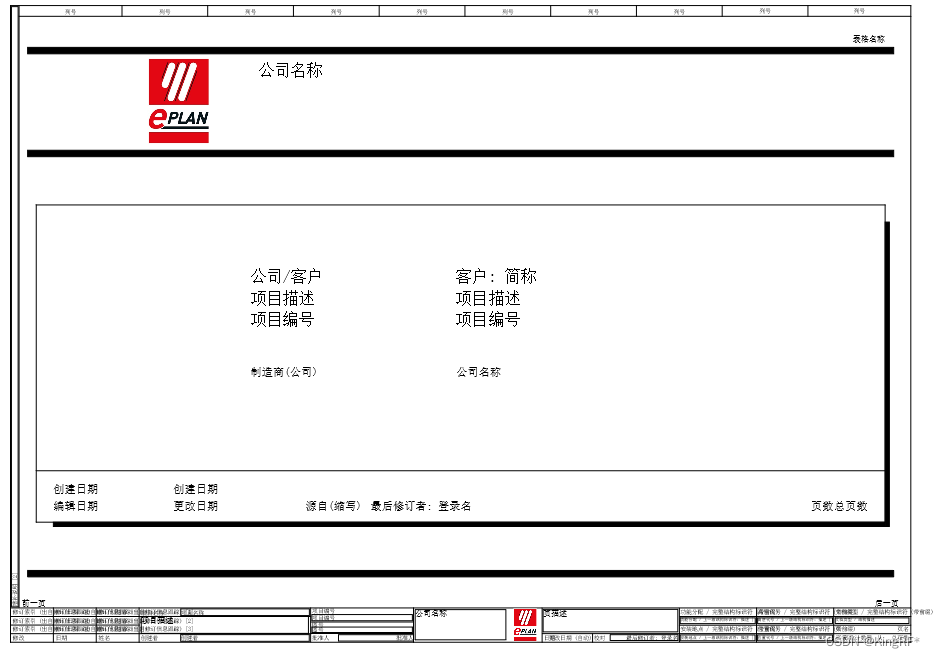

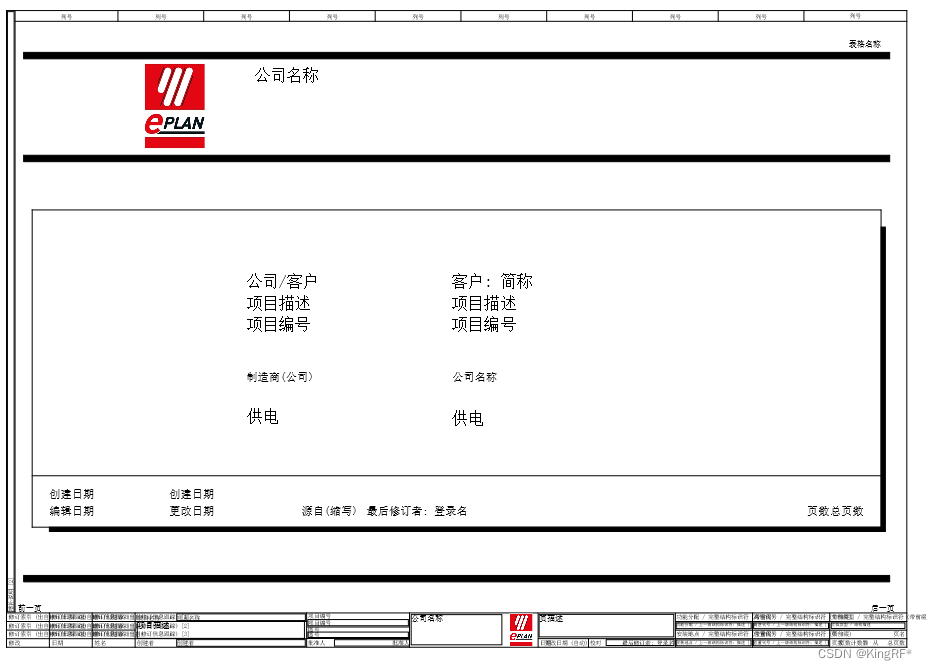

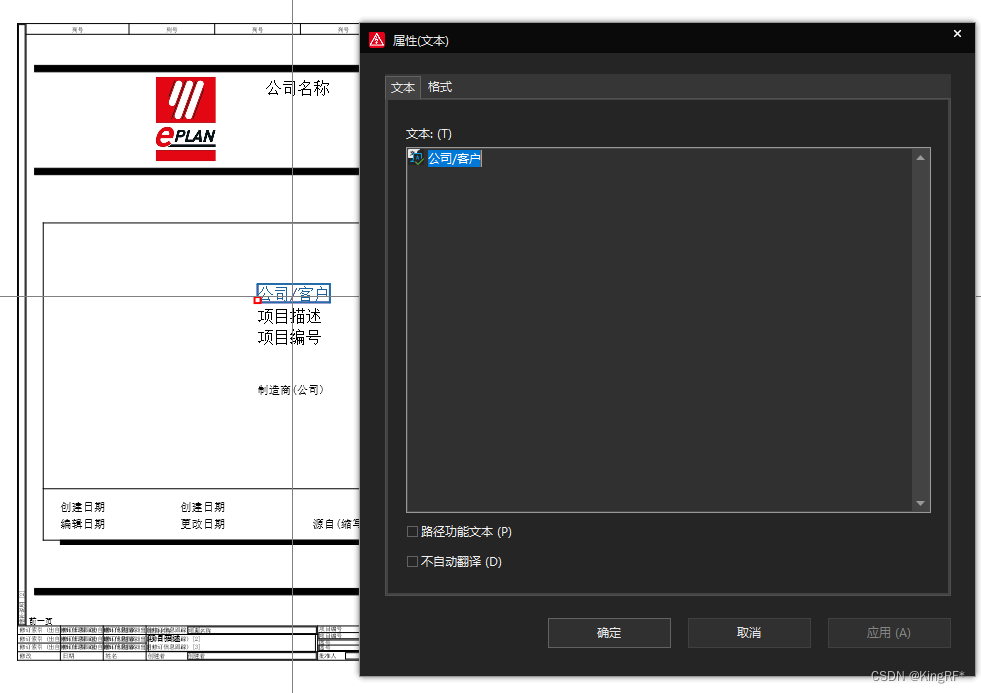

根据需求修改封面页信息。

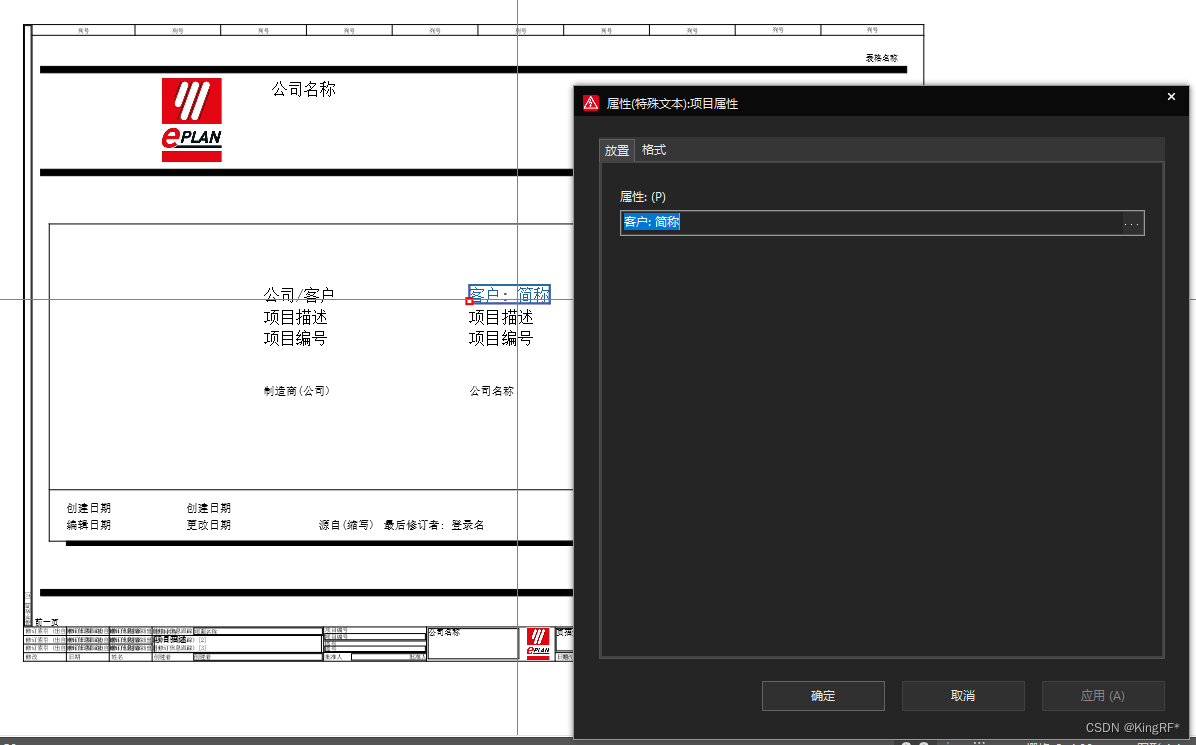

 左侧的文本为死文本，右侧的文本是特殊文本。

 特殊文本：会根据项目属性里的信息自动更改。

添加一个供电信息

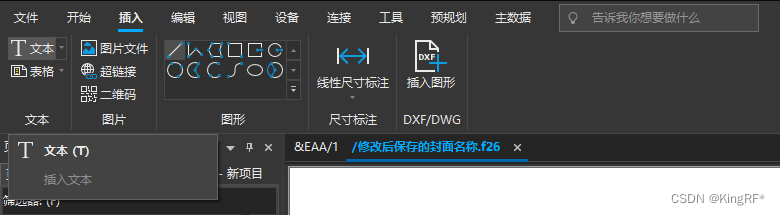

点击插入——文本

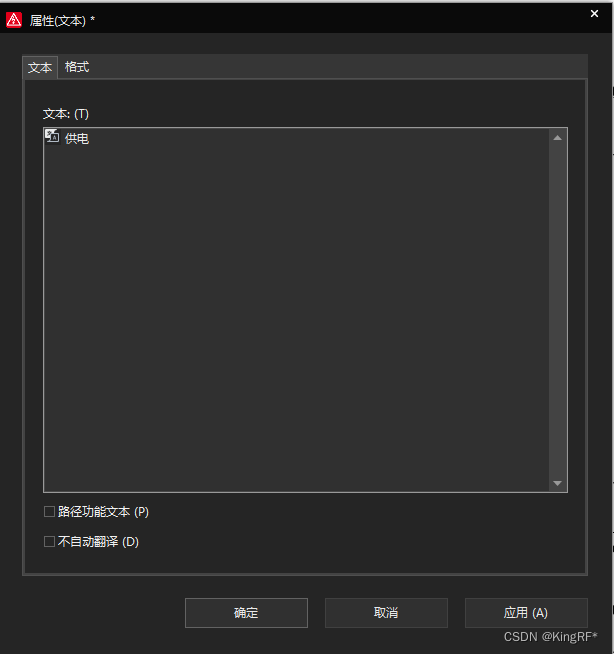

先添加一个文本输入供电



在添加供电信息的特殊文本

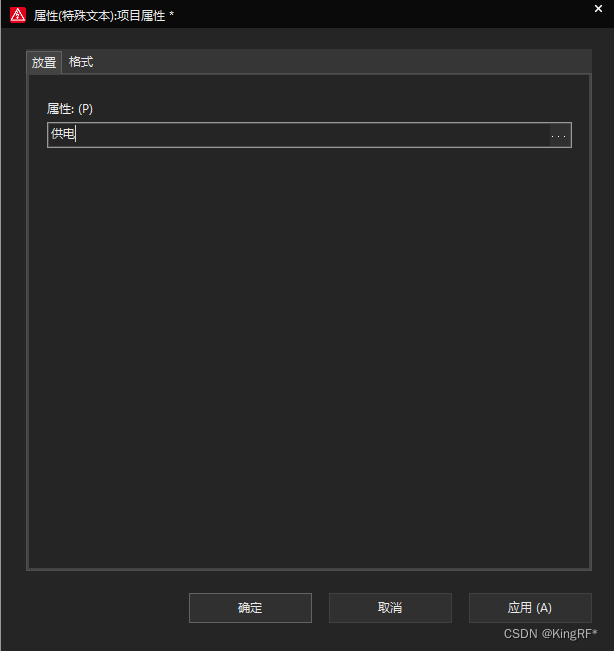

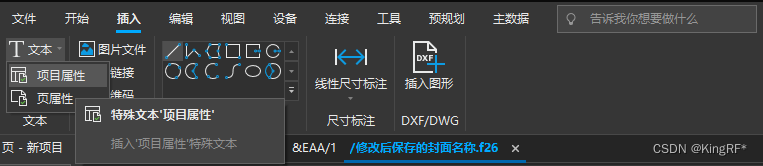

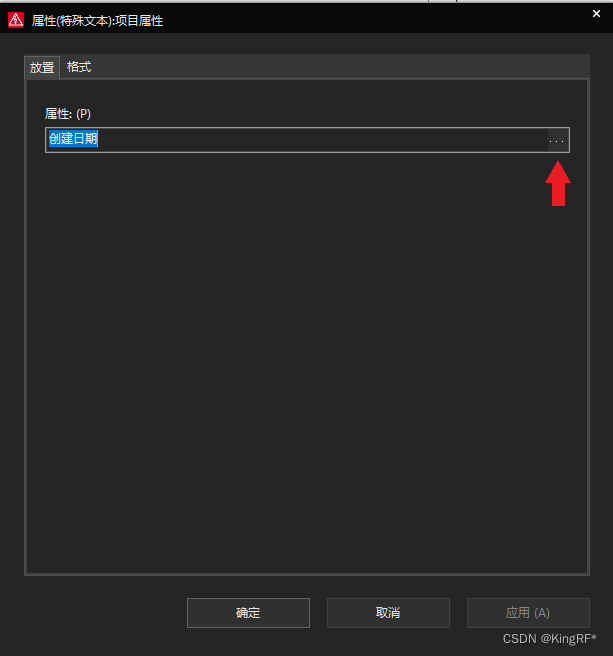

点击文本下拉框，选择项目属性，弹出属性（特殊文本）对话框。

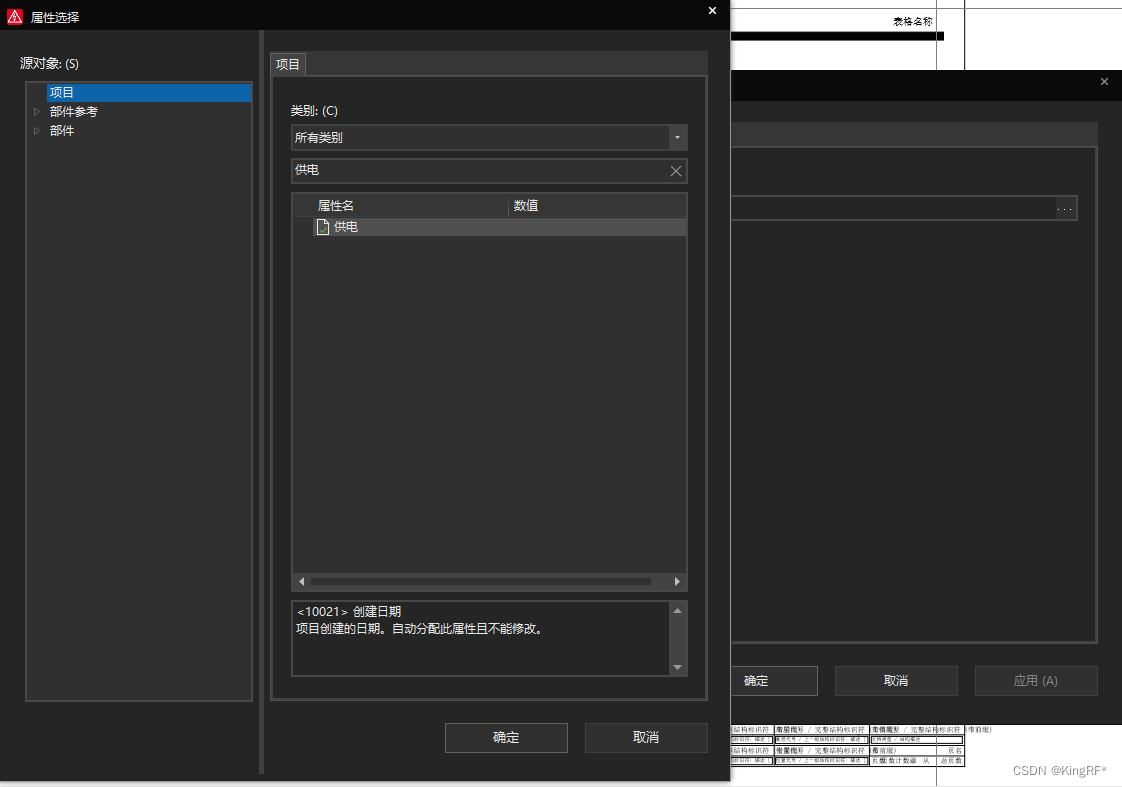

 点击红色箭头处按钮，弹出属性选择，选择需要的特殊文本，点击确定。

点击确定按钮，放置特殊文本。

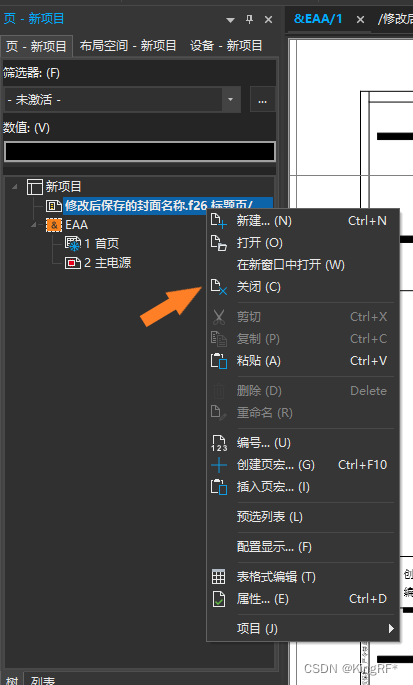

 修改完保存，并在使用前关闭修改页面。

使用创建的封面页

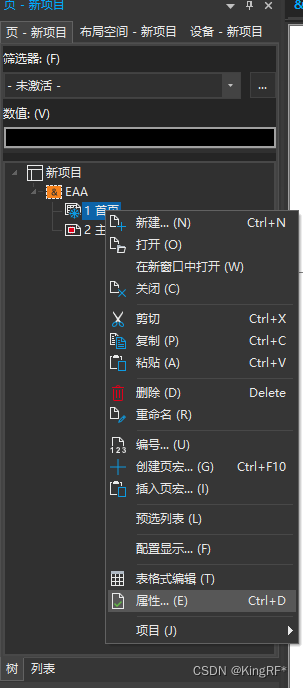

右键选择要修改的首页，点击表格名称下拉框。

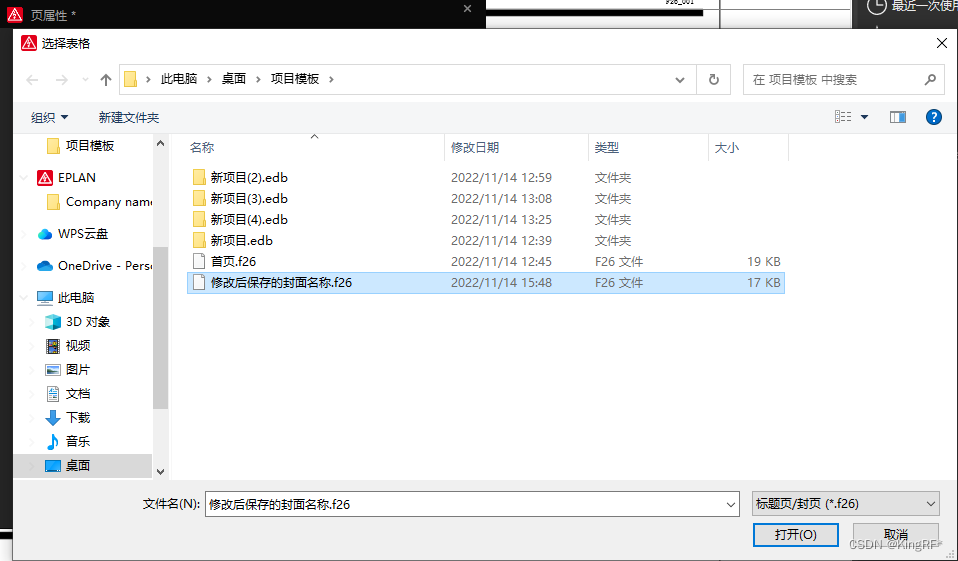

点击浏览，选择创建好的封面页。

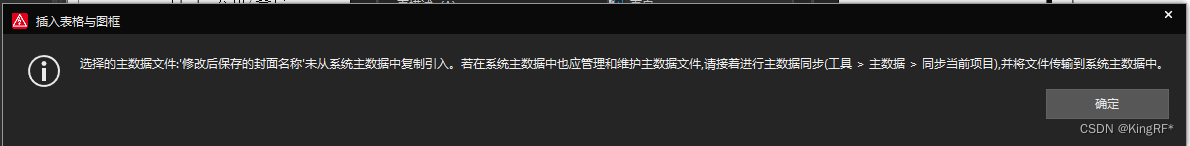

 弹出的对话框点击确定

 供电信息没有显示，需要添加供电属性的值。

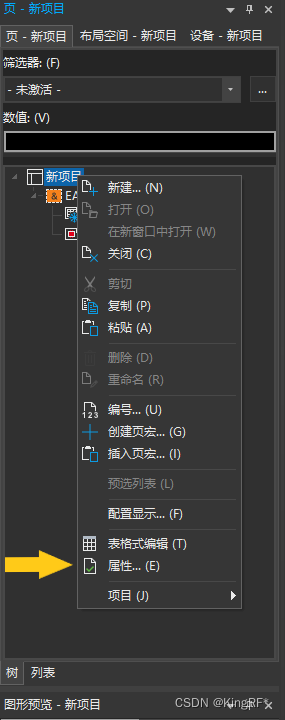

点击项目——右键属性

 点击加号，填加供电属性后，填写值。

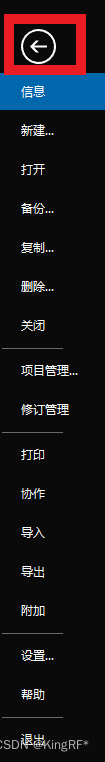

红色框出的按钮为返回键。

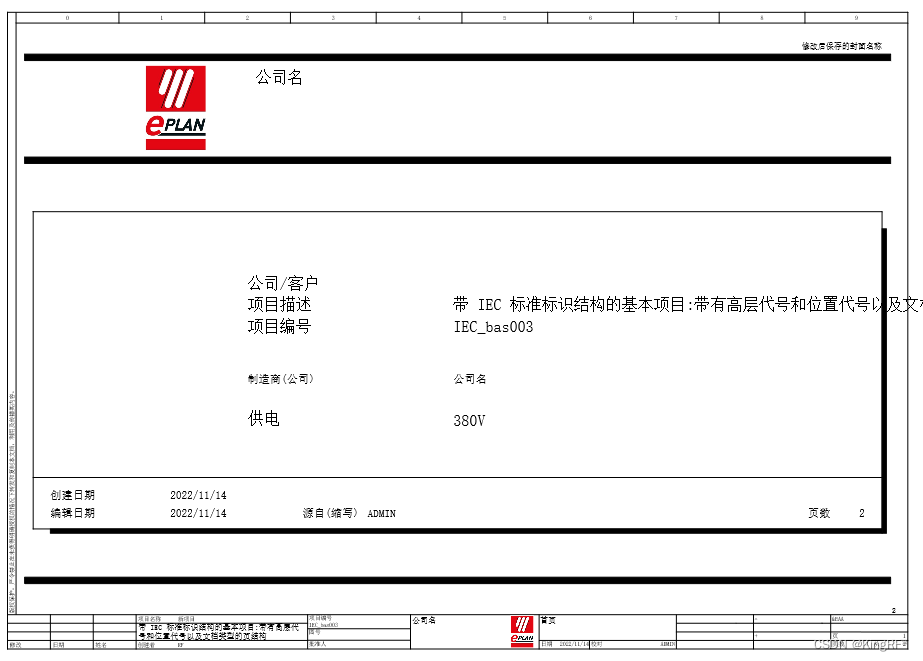

 供电信息已自动更新到图纸上。
