这篇博客介绍了PLC编程中如何使用通电延时功能块TON和掉电延时功能块TOF来实现电机的顺序启动和停止。详细阐述了定时器的输入引脚(IN)、输出引脚(Q)和累计时间(ET)的使用，并强调了定时器不应在IF语句内直接调用。通过实例展示了两台电机启动和停止的控制逻辑，以及多电机顺序启动和停止的实现方法，强调了在控制过程中对定时器触发条件的设置和复位的重要性。

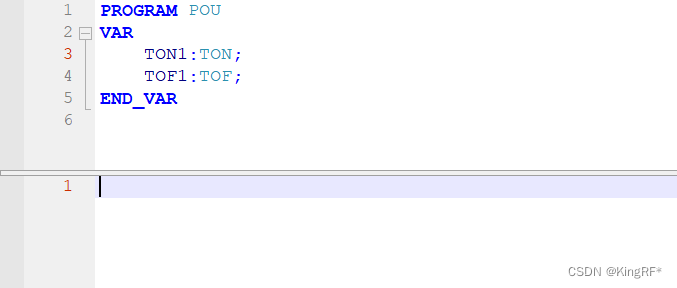

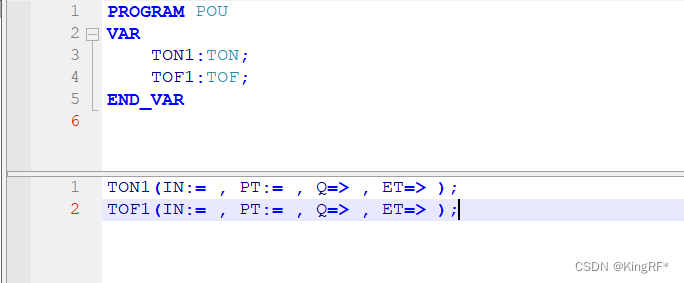

定义通电延时功能块TON的变量，掉电延时功能块TOF的变量；
通过实例名来使用定时器；

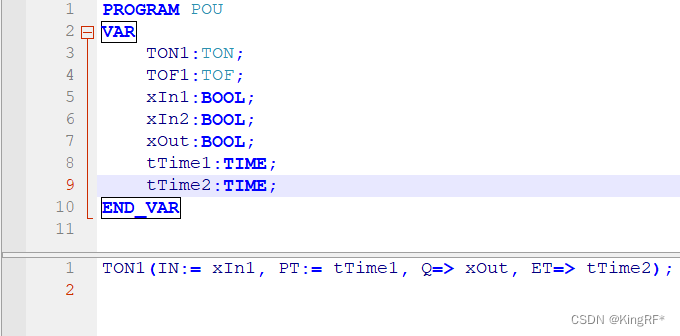

IN:= 和 PT:= 是输入引脚，Q=> 和 ET=> 是输出引脚；

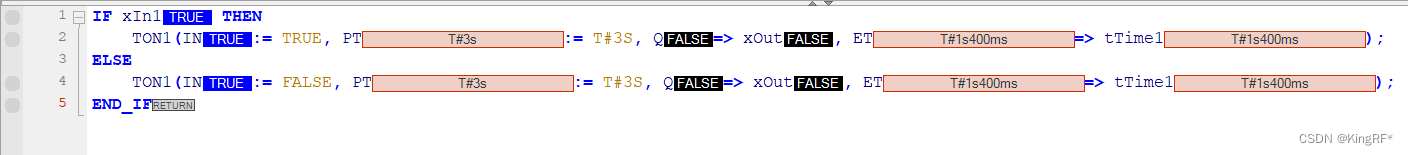

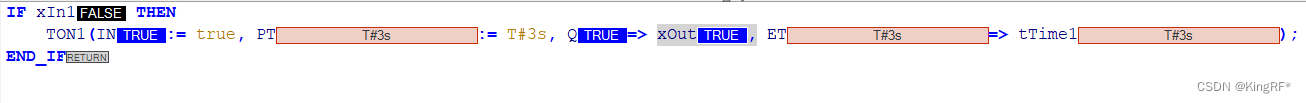

定时器的通过IN输入引脚来触发的；定时器尽量不要在IF内调用，通过IF控制它的触发条件；
IF相当于置位，当IF判断条件为FALSE的时候也不能复位定时器；
必须有个条件给定期器触发的引脚赋值FALSE才可以使其复位；
PT：定时时间，ET：当前累计时间，当IN为TURE，延时到定时时间后，Q为TURE；

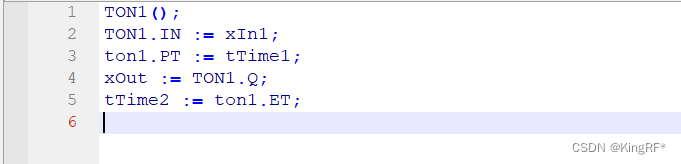

也可以用实例名.输入/输出的方式；
输入引脚要放在赋值符号左边，输出引脚要放在赋值符号的右键；

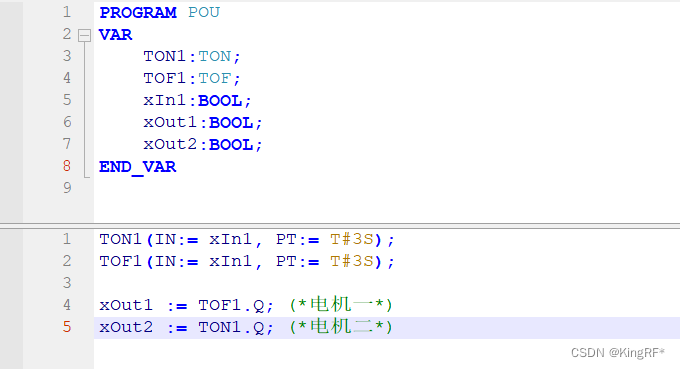

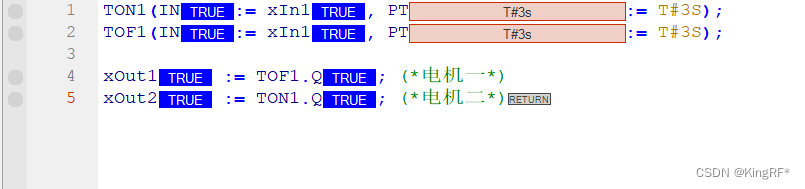

两台电机的顺序启动；

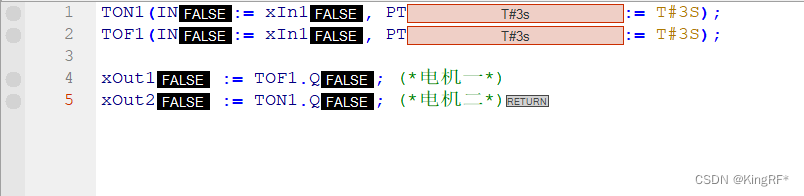

运行后，电机 一先启动三秒后，电机二启动，当停止时，电机二先停止，三秒后电机一停止；

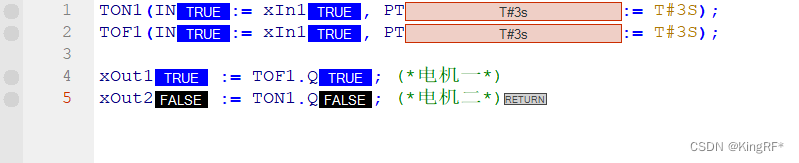

xIn1为TRUE，xOut1立刻得电；
xIn1为TRUE，3秒后，xOut2得电；
xIn1为FALSE，xOut2立刻失电；

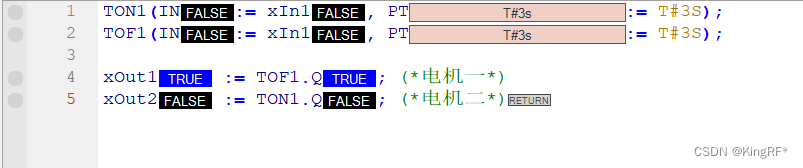

xIn1为FALSE，3秒后，xOut1失电；

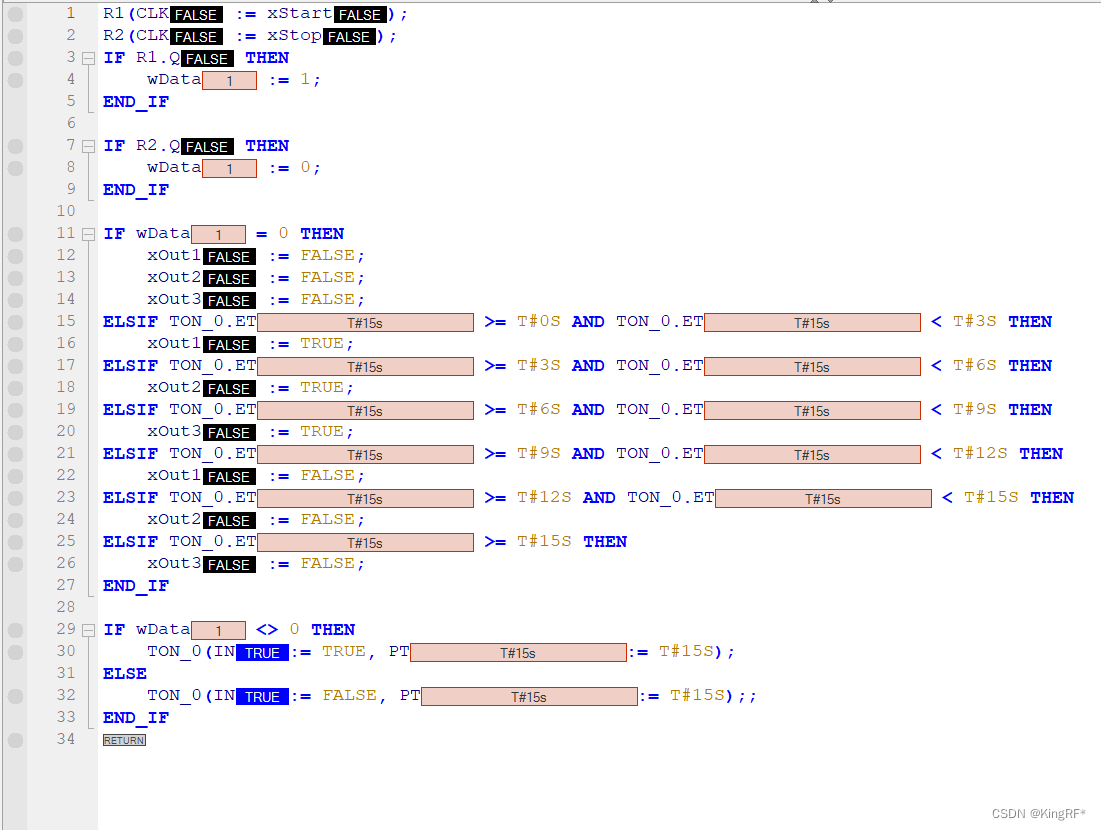

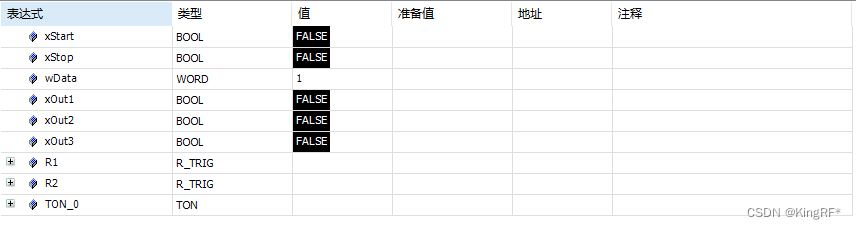

多电机时序顺序启停，启动后，电机1启动3秒后，电机2在启动，电机2启动3秒后，电机3在启动，电机3运转3秒后，电机1停止，电机1停止3秒后，电机2停止，在过3秒，电机3停止；
