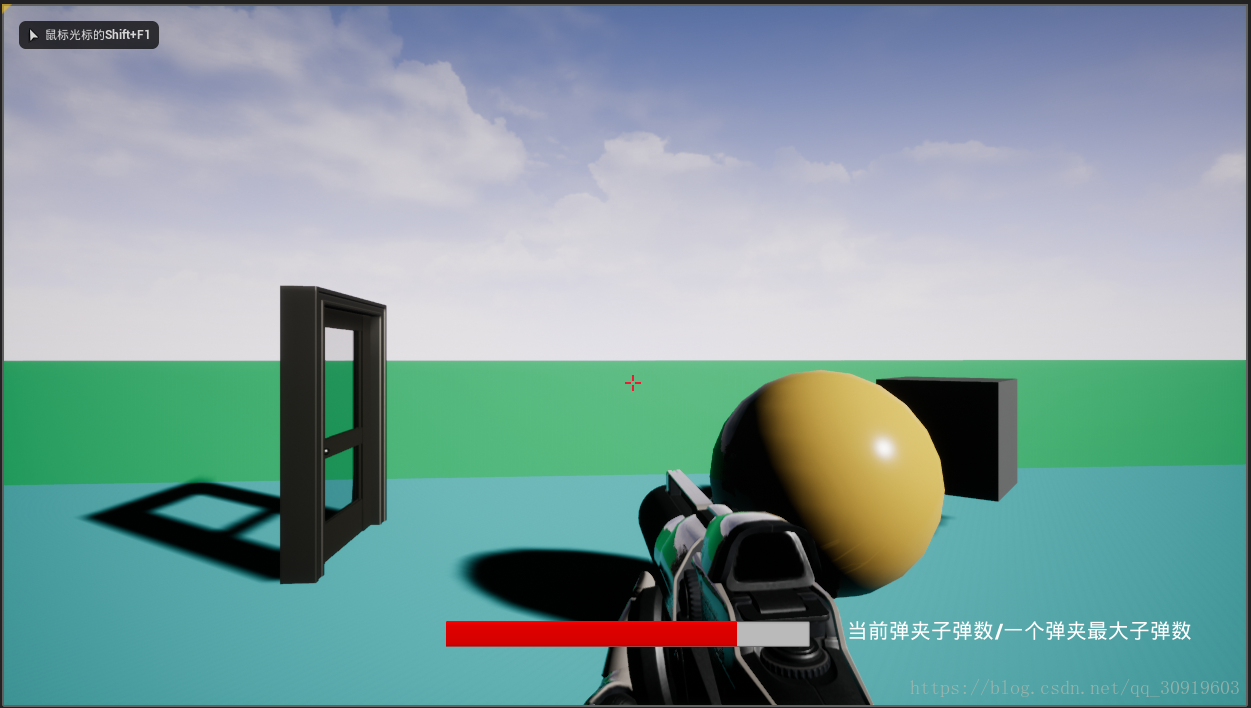

最终效果
前几篇呢主要讲述简单的材质制作和蓝图的使用，但是我们的屏幕什么都没有
所以本篇文章，我们就把人物的血量和子弹信息在屏幕中显示，也就是UI（UMG）的制作，主要涉及到进度条的绑定和位置
我在另外一篇文章也写了一些关于UI的使用问题
不同游戏不同UI，但是基本类型要么是数字，要么是进度条
准备要显示的属性
GameMode-DefaultPawnClass
这里定义了游戏开始后在GameStart位置生成和玩家操控的角色，所有的输入都会到这个角色中
由于第一人称射击模板已经创建并设置好了这里就直接调用了
最快找到Pawn蓝图，在世界设置里面，找到Default Pawn Class，点边上的问号（在内容浏览器中查找）
（如果没有世界设置可以在菜单栏中的窗口打开，以后屏幕中差什么都到这里找）
就一只手，嗯，没错，第一人称你看到就是一只手，别人看到的是整个模型，打开它

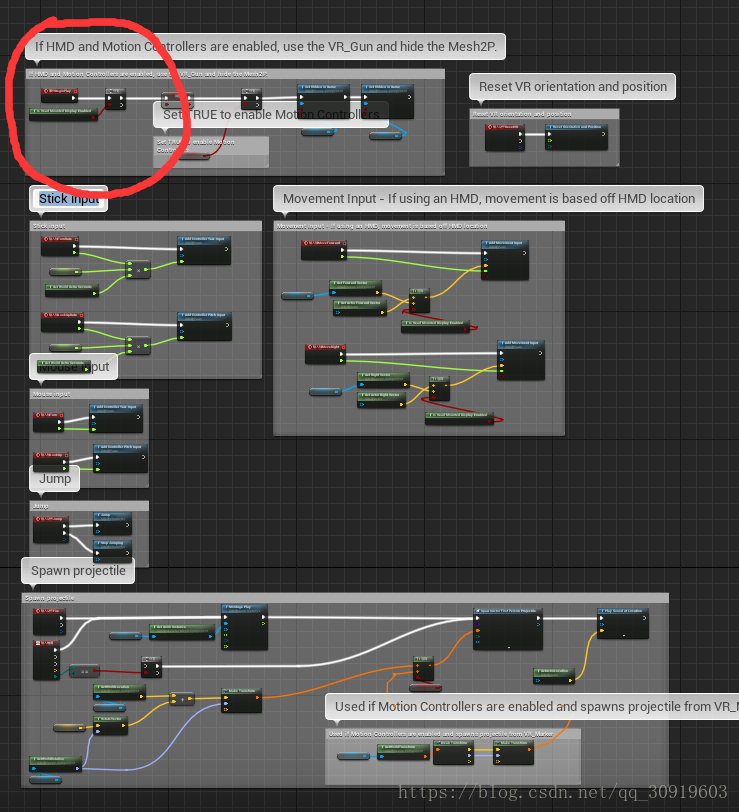

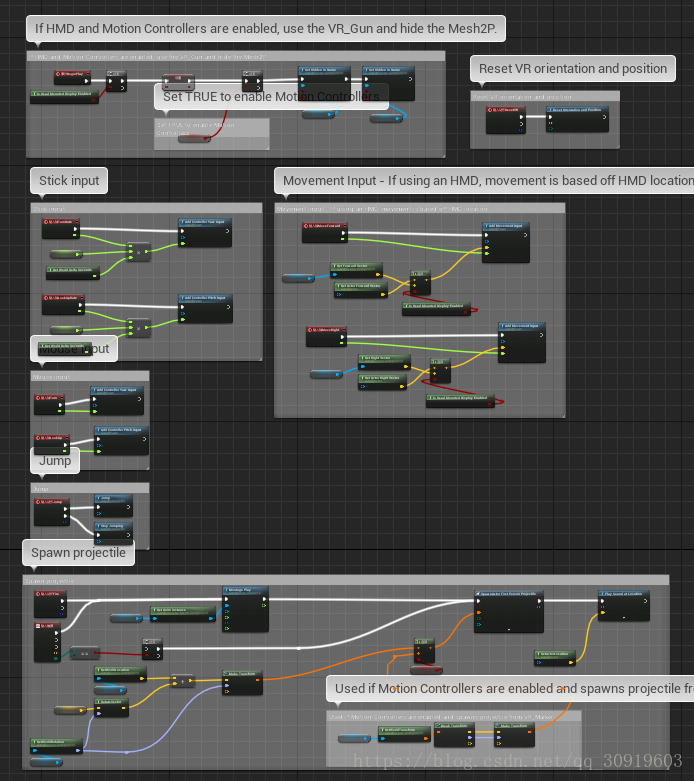

这一大堆东西就是官方预制的第一人称模板的主角的内容，主要就是移动跳跃和射击
设置变量

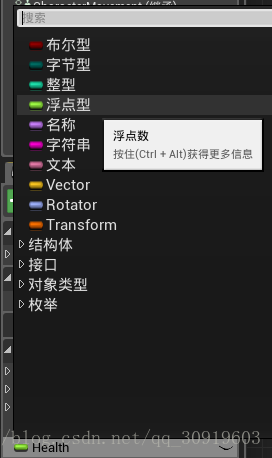

先不管这些，找到左边的我的蓝图，变量，添加一个浮点数，命名为Health

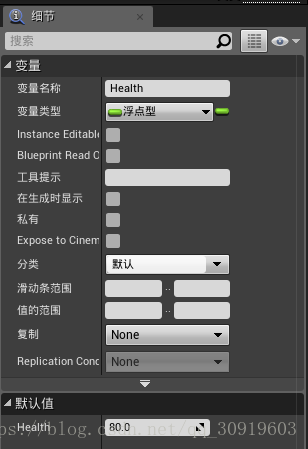

编译后，选中这个变量，在右边细节面板中给这个变量一个默认值80
如果是下面这种情况就说明你还没编译
创建UI

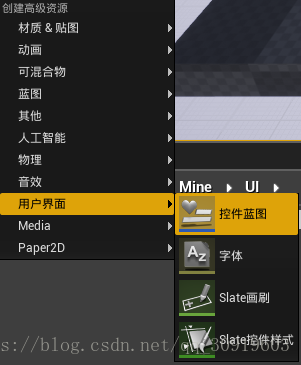

3.UI在哪里创建呢？还是点击右键高级资源里面的用户界面的控件蓝图，记住重命名的名字后面要用，点开
添加控件
看起来很复杂吧，不用管这么多，用的时候再说，在左边控制板拖一个ProgressBar（进度条）到屏幕中间的白框里面

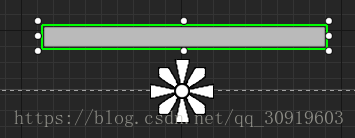

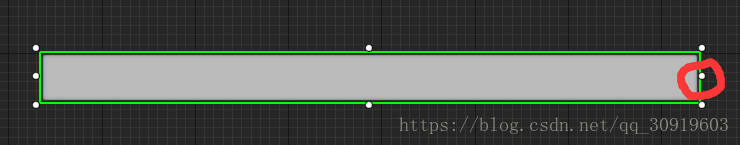

边上的小白点可以缩放，你自己调整好位置和大小
设置属性

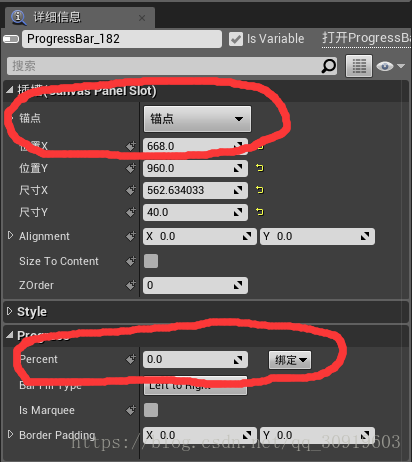

这边细节面板里面，首先最重要的两个东西，一个是锚点，一个是百分比（Percent）
设置锚点
锚点就像船的锚，起到固定控件的作用，默认的锚点都是左上角， 那么默不管你的设备屏幕尺寸多大，控件和左上角的距离就不会发生变化

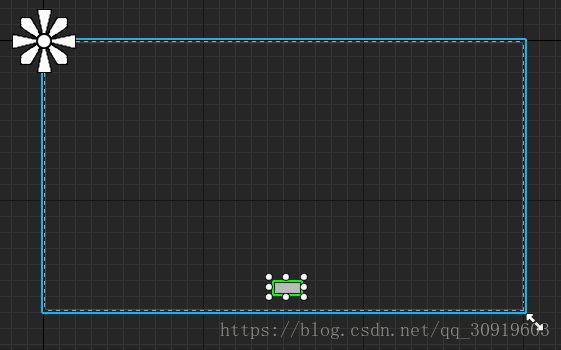

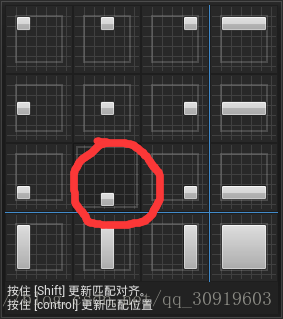

比如这里，我想让进度条在屏幕正中心的下方，我就选择了这个锚点，不管屏幕多大，进度条都会固定在屏幕底部中间位置
下一步，Percent，首先它是一个0-1之间的数（百分数），你可以试一下把值设置为0.3，就会发现，进度条从原来的0到现在的0.3的变化，我们的血量表示就是通过和这个值进行绑定来显示，官方给出了4种绑定方式，我只说一种最简单的，实际上最好用的还是事件调度器
创建绑定

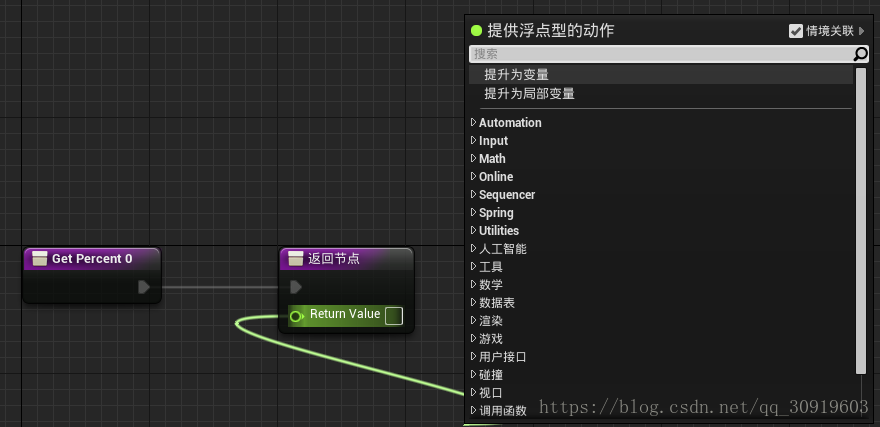

提升为变量
重命名
建立联系
下面就是UI蓝图中的Health和角色蓝图中的Health进行建立联系，
在事件图表中，找到事件Tick或者直接搜索EventTick（这个事件是持续触发的，它会不断的检测变量是否发生变化所以这种方法非常消耗资源）
引出引脚搜索Cast to FirstPersonCharacter节点，object引出引脚getplayerpawn(实际上这里获得了玩家正在控制的Pawn)
从右下角的asFirstPersonCharacter引出GetHealth再接着搜索斜杠（就是除号，除以100是因为进度条需要的是一个0-1之间的百分数）
最后从变量中按住Alt把UI蓝图中的Health放进来，按照图示连接。OK
在屏幕上显示
如何显示到屏幕中？这个时候UI已经建立了联系的，如果你去运行是不显示的，还差一步把UI显示到屏幕中
回到我们的FirstPersonCharacter蓝图中，如果关掉了找不着，可以按照前面的方法可以快速回到角色蓝图中。

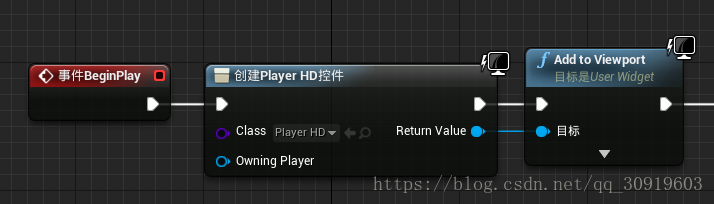

就在刚才那一大堆的最上面就是，事件BeginPlay，先把后面的节点断掉，在中间我们需要插入两个节点

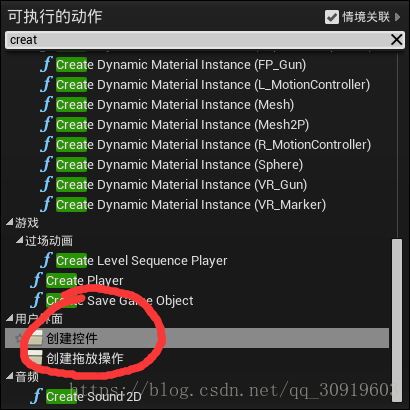

Createwidget创建控件

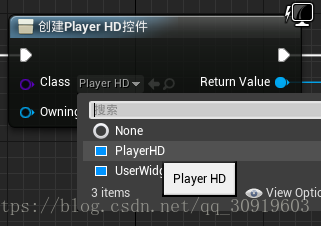

选择刚才我们创建的UI名字PlayerHD
AddtoViewport添加到视窗

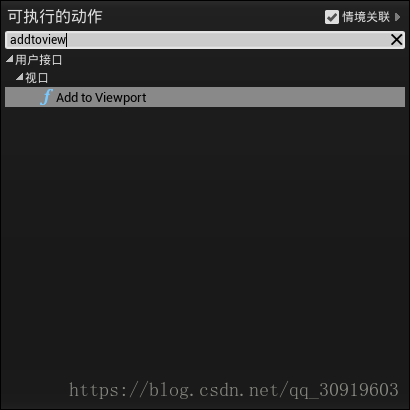

从ReturnValue引出搜索AddtoViewport
这样连接

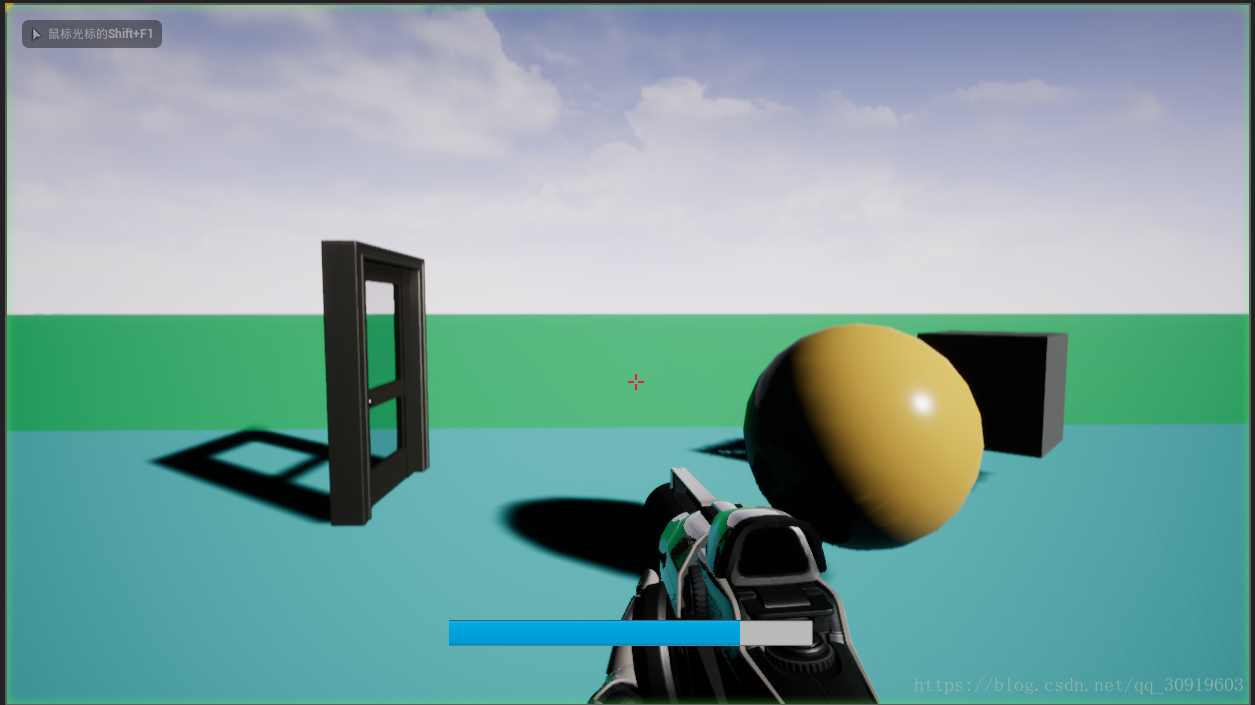

运行一下，基本东西已经做好了，不过真的好丑。。。自己去进度条的Style改改吧，不过怎么改都难看。。。还差点东西
调整进度条

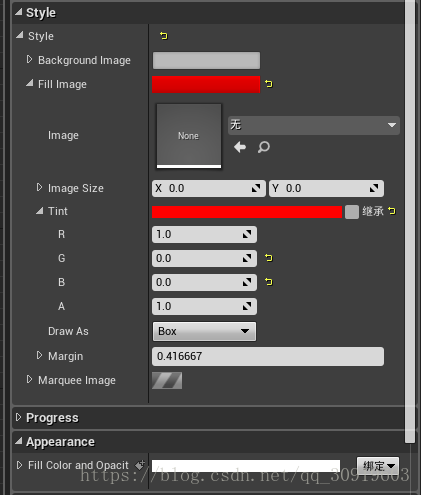

Style下面BackGround Image(背景图片)Fill Image（填充图片），没有图片也可以调整颜色，有图片可以自己换上去
如果颜色不对，检查一下Appearance下的那个颜色用白色就可以了
那么现在完成了进度条的绑定，你可以做个血条啊，护甲条啊，都是这个道理，后面要讲的数字型的也是一个道理
创建其它类型的控件
只要你知道你要显示的东西，有哪些要变，哪些是不变的，就可以顺利的实现你的想法。举个例子，我随便弄的一个子弹UI
很显然，一个弹夹最大子弹数不变，斜杠不变，变的就是当前弹夹里面的子弹数
那么你只需要的东西就是两个固定的文本显示，和一个需要绑定的文本
具体怎么做就不重复了，方法和上面一模一样，唯一不同的就是控件类型，和数据类型
刚开始你只要会用进度条和文本框显示数据，以及水平和垂直框就可以了
水平和垂直框布局
如下图，有什么用？主要就是管理你的基本控件，手动去摆放又慢又难看，这两个控件会让你的控件整整齐齐
如何使用？很简单，我刚才那个子弹UI就是用的水平框，这里用垂直框演示

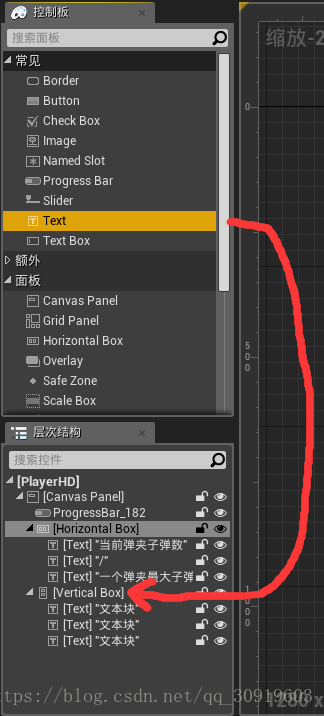

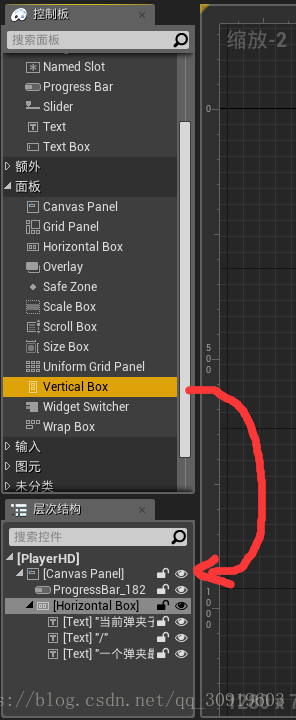

直接将控制板中的Vertical Box拖入层次结构中的Canvas Panel上，在拖上去3个text控件到Vertical Box上，让你的3个文本在同一个垂直框中
可以看到3个text文本已经处于同一列了，很整齐，这个时候你就可以修改文本内容了，也可以修改位置（一定在层次结构里面选中VerticalBox垂直框后在拖动，不然里面的文本会被拖出来），什么Style那些就自己去耍了
好了到这里已经结束了，顺便说一句，要想做出复杂的UI界面，比如什么任务、地图，属性，商店、那些混合在一起的，最重要的就是灵活的使用好面板中的一些控件的嵌套，这个看项目需求吧，一般游戏还是能应付的
至于面板中的其他控件，当然也很有用，官方文档也有很详细的资料，初学者就没必要花时间了，还是先对引擎有个大体的认识在去研究
总结
本篇主要讲述了，Ui的创建，绑定，和调整，以及显示到屏幕中，再加上面板的使用。
下一篇
将简单的讲述一下UE4很强大的粒子系统，做一个简单的梦幻效果。。。
