最近使用这个来画图，琢磨了一个小时没找到，最后 找到了  写下来一共其他人查看

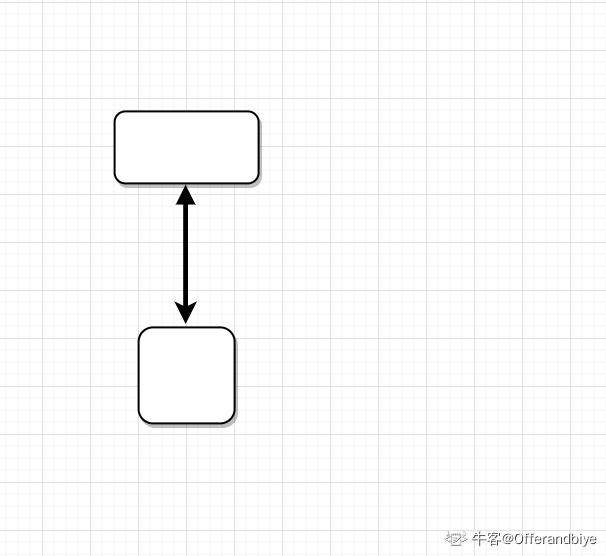

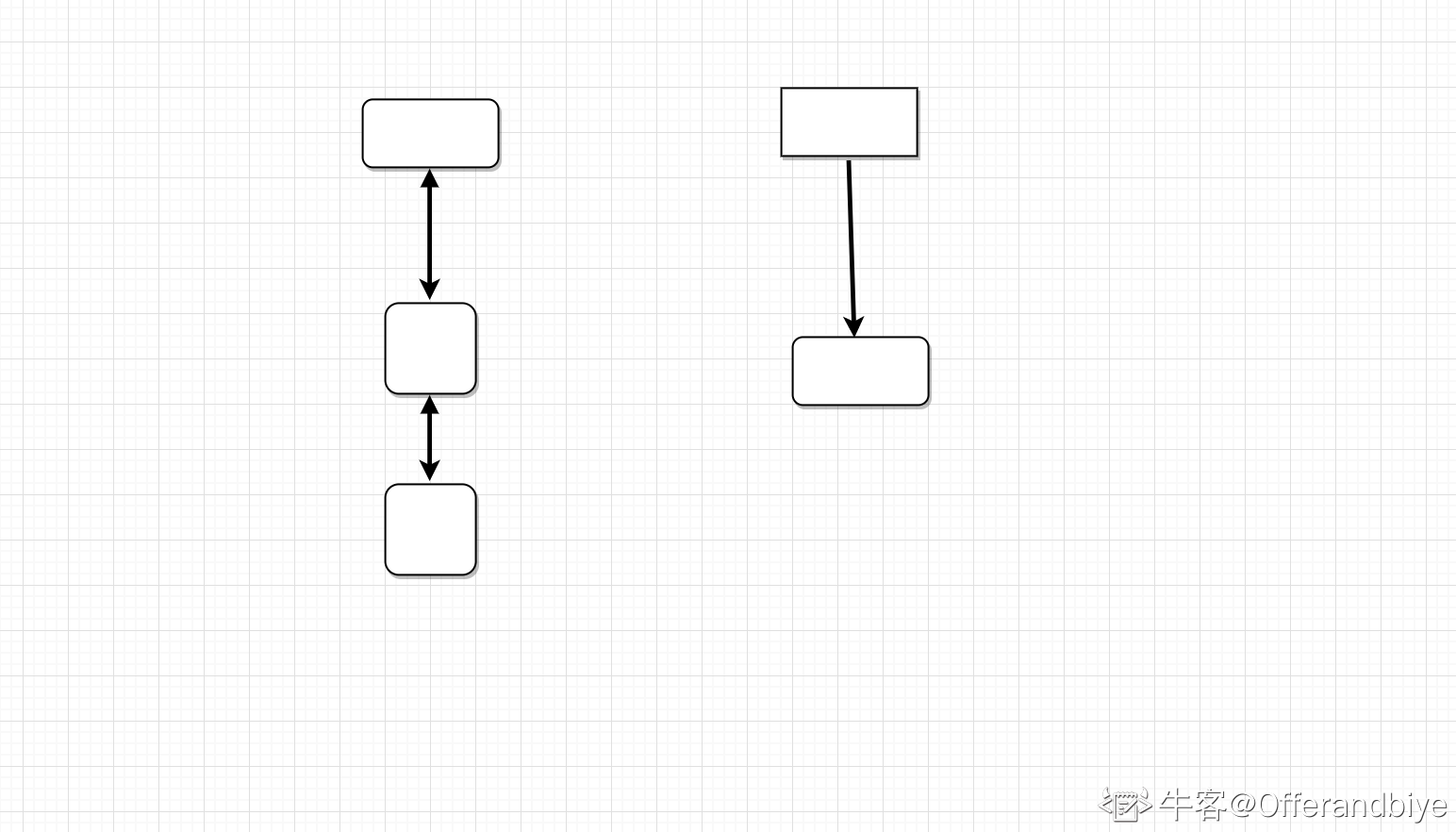

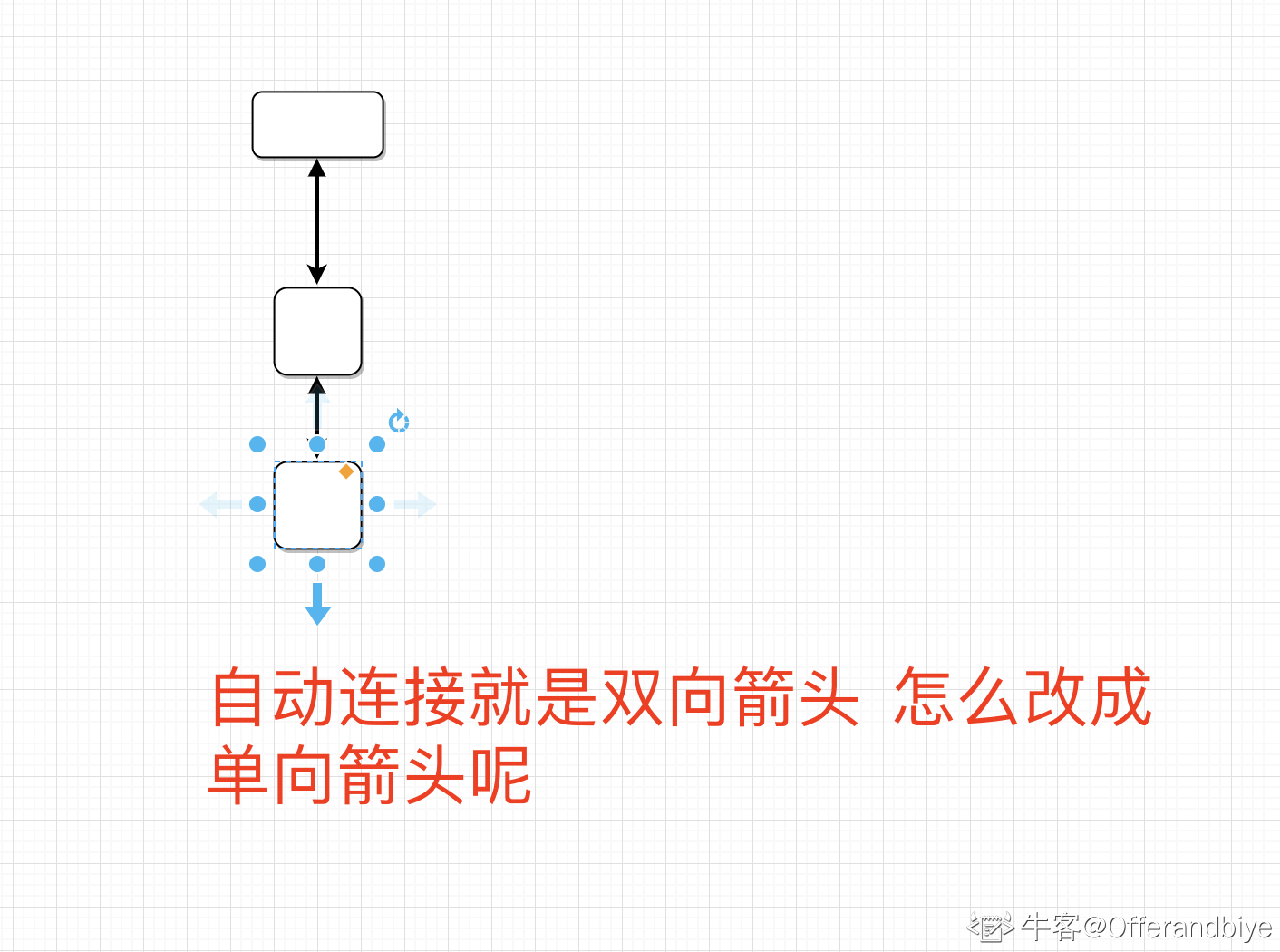

使用drawio  绘制箭头连接两个方框时，自动连接的线的双向箭头的，怎么修改成 向下的单向箭头呢

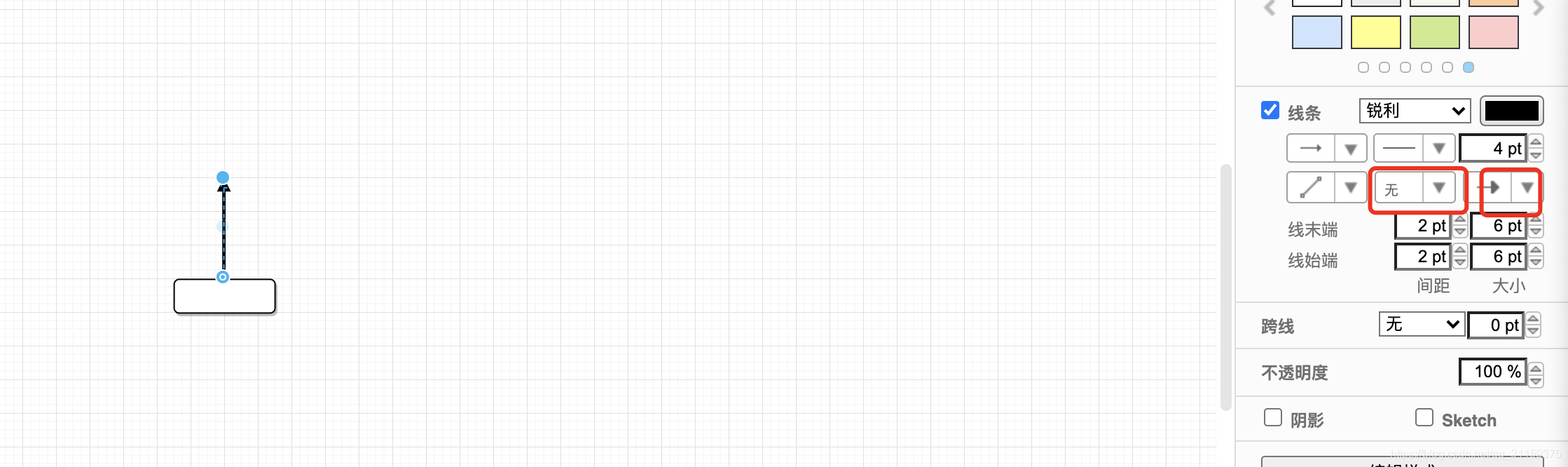

分别对应起始位置的箭头的 类型 点击那里可以修改
