本文详细介绍了如何使用STM32CubeMX配置STM32单片机的外部中断，特别是针对按键中断的配置。内容包括选择IO口、设置中断触发方式（上升沿、下降沿或两者）、GPIO的上拉下拉配置、中断优先级设定，以及生成代码后的中断处理函数实现。通过实例展示了在下降沿触发时，如何通过HAL_GPIO_EXTI_Falling_Callback()实现中断回调，完成按键中断功能。
使用STM32CubeMX软件的配置方法如下：

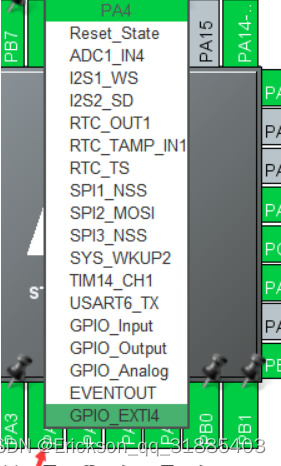

选择你要配置的按键的io口，配置为中断，如下图：
这里配置PA4为中断，GPIO_EXTI4中的EXTI4代表连接到中断线4上。

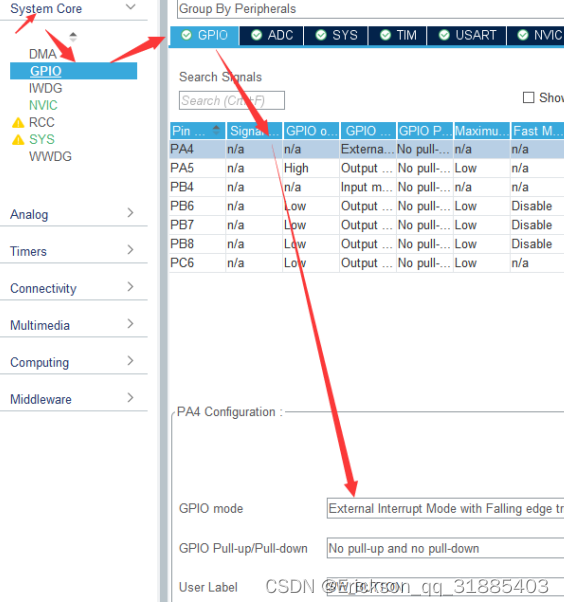

配置中断是上升沿还是下降沿触发，如下图：
开启下降沿触发中断：即在 按下按键时 电平由高变为低时触发，则在 GPIO mode 中选择 External Interrupt Mode with Falling edge trigger detection
开启上升沿触发中断：即在 按下按键后松开时 电平由低变为高时触发，则在 GPIO mode 中选择 External Interrupt Mode with Rising edge trigger detection
开启下降沿上升沿都触发中断：即在 按下时触发，松开时再次触发，则在 GPIO mode 中选择 External Interrupt Mode with Rising/Falling edge trigger detection
