west-first路由算法

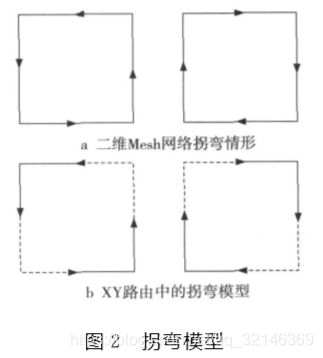

自适应路由算法 文献［ ３］提出一种拐弯模型应用于自适应路由 算法中。其基本思想是在路由中禁止最少的拐弯 以避免通道之间的循环依赖，从而有效避免死锁。 在二维 Ｍｅｓｈ网络中，存在８种可能的拐弯并且可 能形成两个环路，如图２ａ所示。为了避免死锁，必 须禁止其中的一些拐弯情况。ＸＹ 路由算法通过 禁止４种拐弯（由 Ｙ方向到 Ｘ方向的拐弯）来避免 死锁，如图２ｂ所示，剩余四种拐弯不能形成一个环 路，但是在路由中也不存在自适应性。事实上，只 需要禁止最多２种拐弯就可以避免形成一个环路。 为此，文献［ ３］提出西向优先（Ｗｅｓｔ － ｆｉｒｓｔ）、北向最 后（Ｎｏｒｔｈ － ｌａｓｔ）以及负向优先（Ｎｅｇａｔｉｖｅ － ｆｉｒｓｔ）三种 限制两种拐弯的自适应路由算法。为了便于讨论， 我们采用（ Ｘｃ ， Ｙｃ ）、（ Ｘｄ ， Ｙｄ ）分别表示当前节点及 目标节点的坐标。
