摘要：基于深度学习的车型识别系统用于识别不同类型的车辆，应用YOLO V5算法根据不同尺寸大小区分和检测车辆，并统计各类型数量以辅助智能交通管理。本文详细介绍车型识别系统，在介绍算法原理的同时，给出Python的实现代码以及PyQt的UI界面。在界面中可以选择各种图片、视频进行检测识别；可对图像中存在的多目标进行识别分类，检测速度快、识别精度高。博文提供了完整的Python代码和使用教程，适合新入门的朋友参考，完整代码资源文件请转至文末的下载链接。本博文目录如下：
基于深度学习的车型识别系统演示与介绍
前言
智能交通系统是现代化交通的重要组成部分,是未来交通系统的发展趋势。在智能交通中,车型的自动识别是一个重要的研究方向。其在停车场车辆管理、道路交通状况监管和车流量统计等众多领域有着广泛的应用。针对交通视频,车型识别系统主要利用图像处理和模式识别技术来实时进行分析处理视频监控数据。

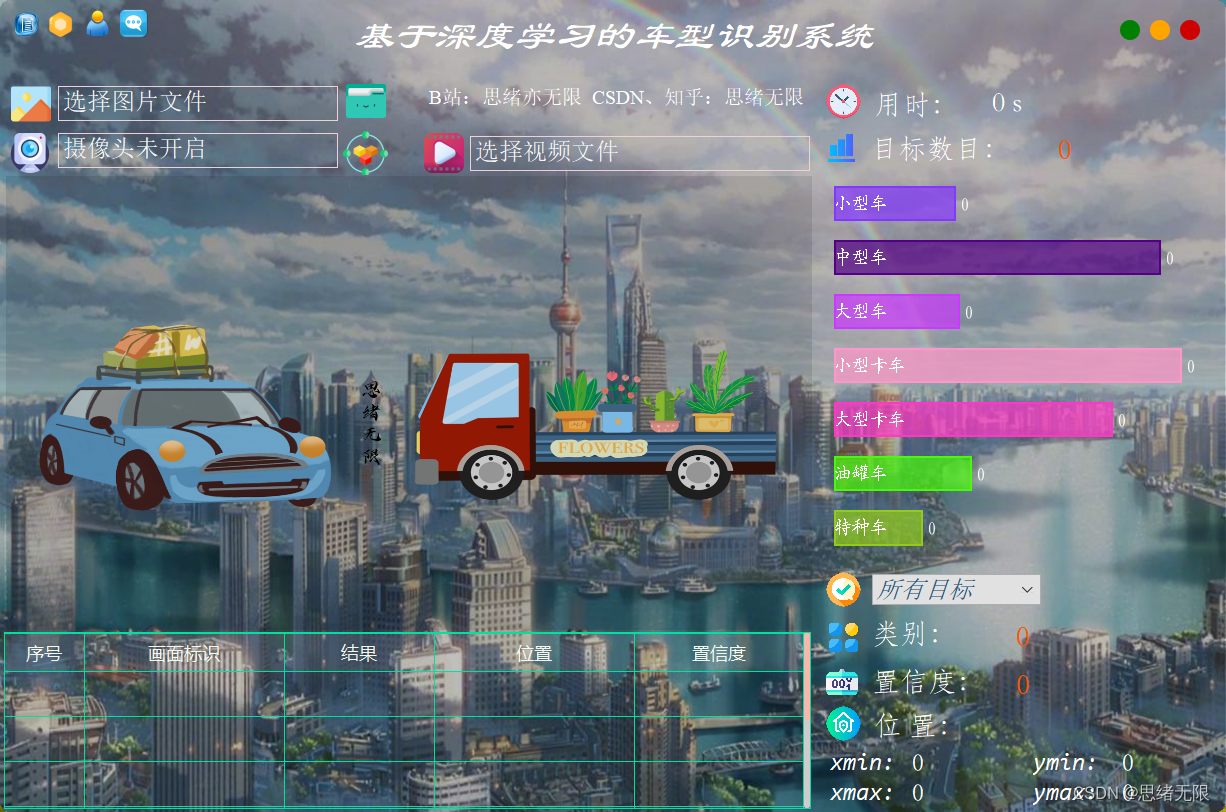

本系统基于YOLOv5，采用登录注册进行用户管理，对于图片、视频和摄像头捕获的实时画面，可检测车型，系统支持结果记录、展示和保存，每次检测的结果记录在表格中。对此这里给出博主设计的界面，同款的简约风，功能也可以满足图片、视频和摄像头的识别检测，希望大家可以喜欢，初始界面如下图：

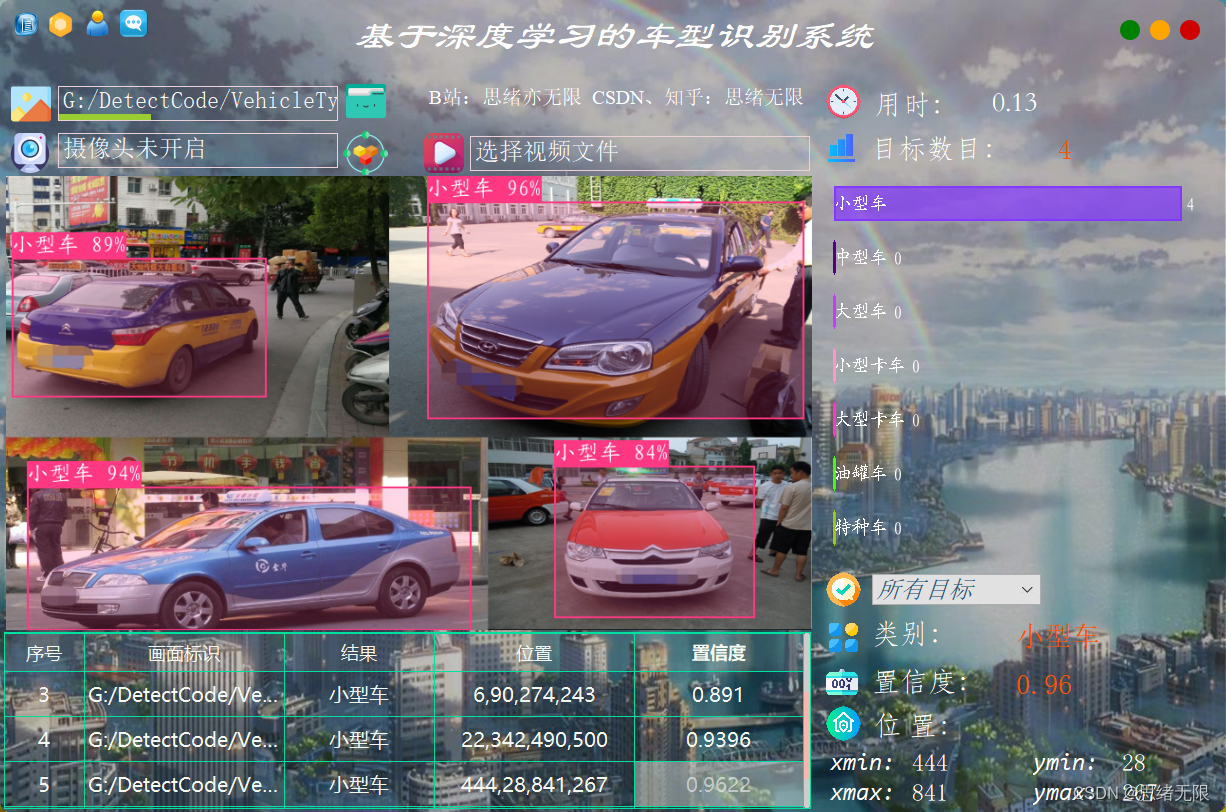

检测类别时的界面截图（点击图片可放大）如下图，可识别画面中存在的多个类别，也可开启摄像头或视频检测：
详细的功能演示效果参见博主的B站视频或下一节的动图演示，觉得不错的朋友敬请点赞、关注加收藏！系统UI界面的设计工作量较大，界面美化更需仔细雕琢，大家有任何建议或意见和可在下方评论交流。
1. 效果演示
一款软件的颜值和功能同样重要，首先我们还是通过动图看一下识别的效果，系统主要实现的功能是对图片、视频和摄像头画面中的车型进行识别，识别的结果可视化显示在界面和图像中，另外提供多个目标的显示选择功能，演示效果如下。
（一）系统介绍
基于深度学习的车型识别系统主要用于不同尺寸类型的车辆识别，利用摄像设备采集的图像、视频或实时画面，应用深度学习技术识别多种包括小型车、中型车、大型车、小型卡车、大型卡车等7种类型车辆，在软件界面中标记检测框和车型类别，并可视化数量；软件准确定位检测车辆并记录在界面中显示记录结果，支持各个类型车辆数目、类别、置信度等结果可视化、展示和保存；软件提供登录注册功能，可进行用户管理。
（二）技术特点
（1）检测模型支持更换，模型采用YOLOv5训练；
（2）摄像头实时检测车型，展示、记录和保存识别结果；
（3）可检测图片、视频等文件，统计结果实时可视化；
（4）支持用户登录、注册，检测结果可视化功能；
（三）用户注册登录界面

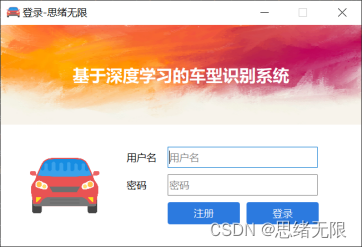

这里设计了一个登录界面，可以注册账号和密码，然后进行登录。界面还是参考了当前流行的UI设计，左侧是一个LOGO图，右侧输入账号、密码、验证码等等。
（四）选择图片识别

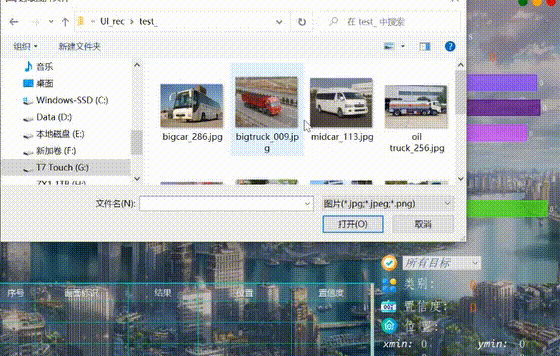

系统允许选择图片文件进行识别，点击图片选择按钮图标选择图片后，显示所有识别的结果，可通过下拉选框查看单个结果，以便具体判断某一特定目标。本功能的界面展示如下图所示：
（五）视频识别效果展示

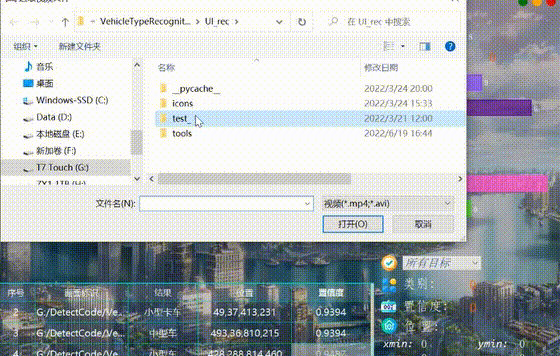

很多时候我们需要识别一段视频中的多个车辆，这里设计了视频选择功能。点击视频按钮可选择待检测的视频，系统会自动解析视频逐帧识别多个车型，并将车型的分类和计数结果记录在右下角表格中，效果如下图所示：
（六）摄像头检测效果展示
在真实场景中，我们往往利用道路的摄像头获取实时画面，同时需要对车型进行识别，因此本文考虑到此项功能。如下图所示，点击摄像头按钮后系统进入准备状态，系统显示实时画面并开始检测画面中的车型，识别结果展示可见本人视频。
2. 车型数据集及训练
（一）YOLOv5模型简介
本文借助YOLOv5实现对不同大小车辆的类型进行识别，YOLOv5的调用、训练和预测都十分方便，并且它为不同的设备需求和不同的应用场景提供了大小和参数数量不同的网络。
YOLOv5模型是一个在COCO数据集上预训练的物体检测架构和模型系列，它是YOLO系列的一个延伸，能够很好的用来进行车型的特征提取，其网络结构共分为：input、backbone、neck和head四个模块，yolov5对yolov4网络的优点在于：在input端使用了Mosaic数据增强、自适应锚框计算、自适应图片缩放； 在backbone端使用了Focus结构与CSP结构；在neck端添加了FPN+PAN结构；在head端改进了训练时的损失函数，使用GIOU_Loss，以及预测框筛选的DIOU_nms。除了模型结构，yolov5使用Pytorch框架，对用户非常友好；代码易读；模型训练快速；能够直接对图像，视频进行推理；能直接部署到手机应用端；预测速度非常快。YoloV5模型详解可以参照链接。
（1）主干部分：使用了Focus网络结构，具体操作是在一张图片中每隔一个像素拿到一个值，这个时候获得了四个独立的特征层，然后将四个独立的特征层进行堆叠，此时宽高信息就集中到了通道信息，输入通道扩充了四倍。该结构在YoloV5第5版之前有所应用，最新版本中未使用。
（2）数据增强：Mosaic数据增强、Mosaic利用了四张图片进行拼接实现数据中增强，优点是可以丰富检测物体的背景，且在BN计算的时候可以计算四张图片的数据。
（3）多正样本匹配：在之前的Yolo系列里面，在训练时每一个真实框对应一个正样本，即在训练时，每一个真实框仅由一个先验框负责预测。YoloV5中为了加快模型的训练效率，增加了正样本的数量，在训练时，每一个真实框可以由多个先验框负责预测。
（二）车型识别数据集

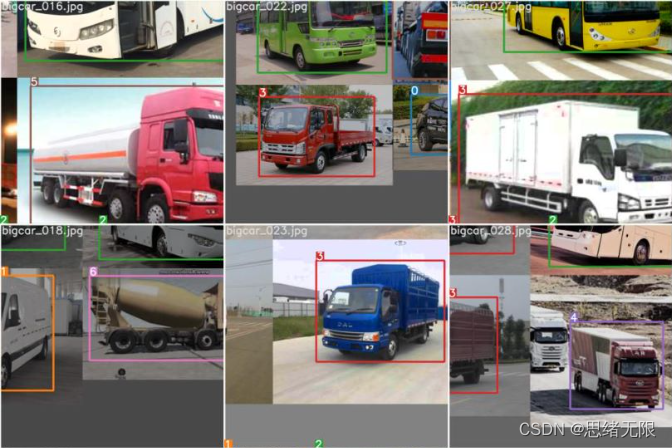

这里我们使用的车型数据集，其中训练集包含1488张图片，验证集包含507张图片，测试集包含31张图片，共计2026张图片。部分图片和标注情况如下图所示。
每张图像均提供了图像类标记信息，图像中车型的bounding box，车型的关键part信息，以及车型的属性信息，数据集并解压后得到如下的图片
该数据集分为7类，分别有小型车，中型车，大型车，小型卡车，大型卡车，油罐车，特种车。
Chinese_name = {'tiny-car': "小型车", 'mid-car': "中型车", 'big-car': "大型车", 'small-truck': "小型卡车",
'big-truck': "大型卡车", 'oil-truck': "油罐车", 'special-car': "特种车"}

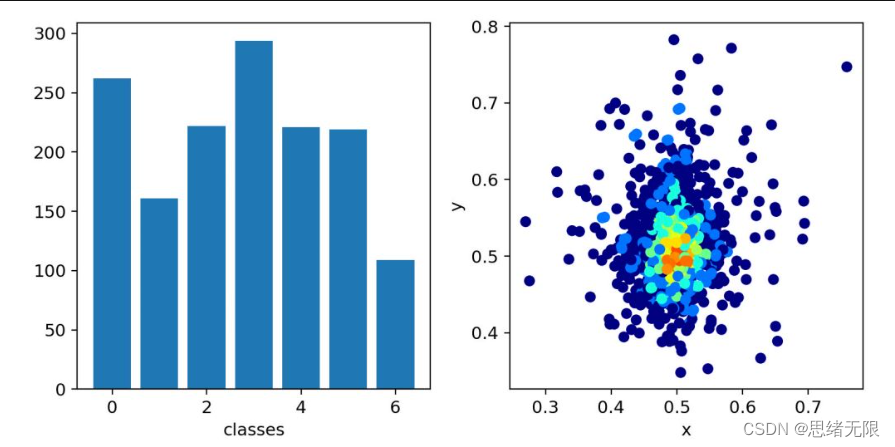

我们分析一下数据集的组成结构，第4类也就是小型卡车的的图片最多，并且x,y坐标主要集中在0.5，0.5的位置。

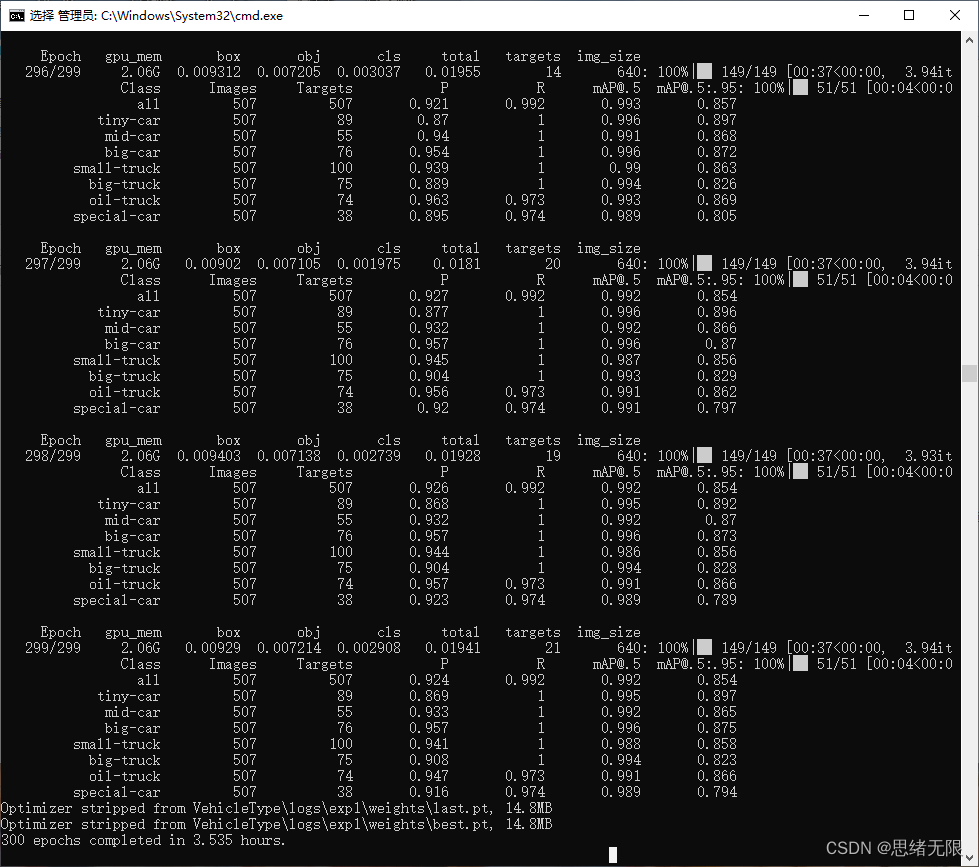

这里我们开始训练和测试自己的数据集，在cmd终端中运行train.py进行训练，以下是训练过程中的结果截图。
在深度学习中，我们通常通过损失函数下降的曲线来观察模型训练的情况。而YOLOv5训练时主要包含三个方面的损失：矩形框损失(box_loss)、置信度损失（obj_loss）和分类损失(cls_loss)，在训练结束后，我们也可以在logs目录下找到生成对若干训练过程统计图。下图为博主训练车型类识别的模型训练曲线图。

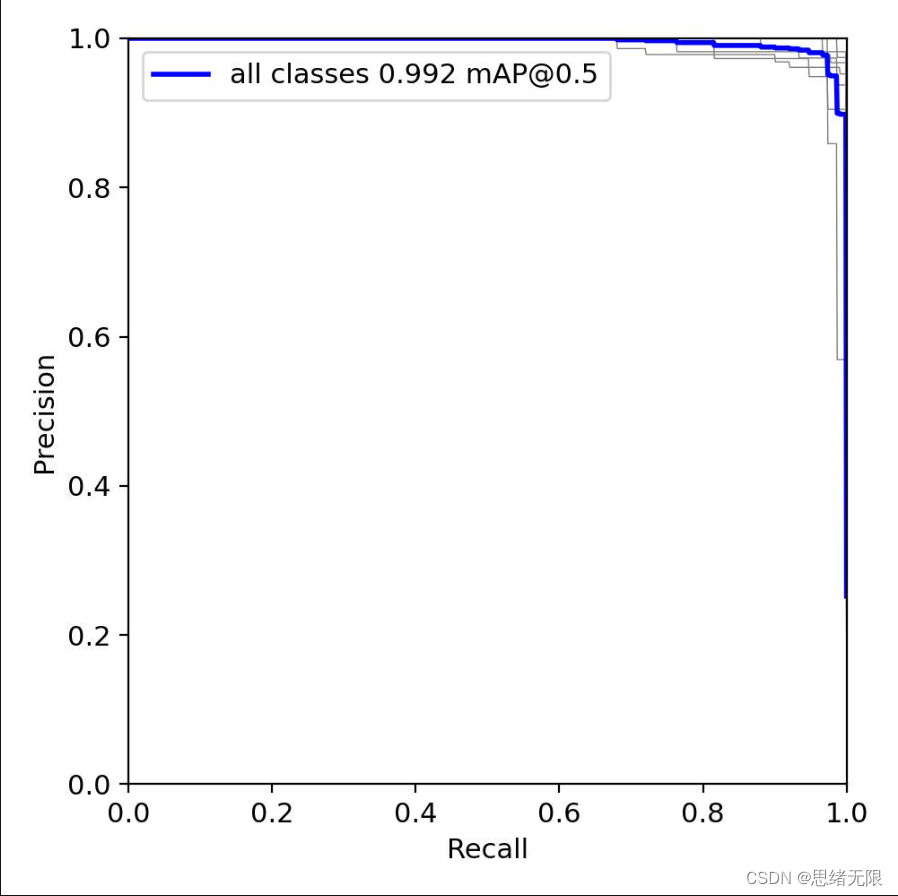

一般我们会接触到两个指标，分别是召回率recall和精度precision，两个指标p和r都是简单地从一个角度来判断模型的好坏，均是介于0到1之间的数值，其中接近于1表示模型的性能越好，接近于0表示模型的性能越差，为了综合评价目标检测的性能，一般采用均值平均密度map来进一步评估模型的好坏。我们通过设定不同的置信度的阈值，可以得到在模型在不同的阈值下所计算出的p值和r值，一般情况下，p值和r值是负相关的，绘制出来可以得到如下图所示的曲线，其中曲线的面积我们称AP，目标检测模型中每种目标可计算出一个AP值，对所有的AP值求平均则可以得到模型的mAP值。
以PR-curve为例，你可以看到我们的模型在验证集上的均值平均准确率为0.992。
3. 车型检测识别
在训练完成后得到最佳模型，接下来我们将帧图像输入到这个网络进行预测，从而得到预测结果，预测方法（testVideo.py）部分的代码如下所示：
def predict(img):
img = torch.from_numpy(img).to(device)
img = img.half() if half else img.float()
img /= 255.0
if img.ndimension() == 3:
img = img.unsqueeze(0)
t1 = time_synchronized()
pred = model(img, augment=False)[0]
pred = non_max_suppression(pred, opt.conf_thres, opt.iou_thres, classes=opt.classes,
agnostic=opt.agnostic_nms)
t2 = time_synchronized()
InferNms = round((t2 - t1), 2)
return pred, InferNms
def plot_one_box(img, x, color=None, label=None, line_thickness=None):
# Plots one bounding box on image img
tl = line_thickness or round(0.002 * (img.shape[0] + img.shape[1]) / 2) + 1 # line/font thickness
color = color or [random.randint(0, 255) for _ in range(3)]
c1, c2 = (int(x[0]), int(x[1])), (int(x[2]), int(x[3]))
cv2.rectangle(img, c1, c2, color, thickness=tl, lineType=cv2.LINE_AA)
if label:
tf = max(tl - 1, 1) # font thickness
t_size = cv2.getTextSize(label, 0, fontScale=tl / 3, thickness=tf)[0]
c2 = c1[0] + t_size[0], c1[1] - t_size[1] - 3
cv2.rectangle(img, c1, c2, color, -1, cv2.LINE_AA) # filled
cv2.putText(img, label, (c1[0], c1[1] - 2), 0, tl / 3, [225, 255, 255], thickness=tf, lineType=cv2.LINE_AA)
执行得到的结果如下图所示，图中车型的种类和置信度值都标注出来了，预测速度较快。基于此模型我们可以将其设计成一个带有界面的系统，在界面上选择图片、视频或摄像头然后调用模型进行检测。
if __name__ == '__main__':
# video_path = 0
video_path = "./UI_rec/test_/test.mp4"
# 初始化视频流
vs = cv2.VideoCapture(video_path)
(W, H) = (None, None)
frameIndex = 0 # 视频帧数
try:
prop = cv2.CAP_PROP_FRAME_COUNT
total = int(vs.get(prop))
# print("[INFO] 视频总帧数：{}".format(total))
# 若读取失败，报错退出
except:
print("[INFO] could not determine # of frames in video")
print("[INFO] no approx. completion time can be provided")
total = -1
fourcc = cv2.VideoWriter_fourcc(*'XVID')
ret, frame = vs.read()
vw = frame.shape[1]
vh = frame.shape[0]
print("[INFO] 视频尺寸：{} * {}".format(vw, vh))
output_video = cv2.VideoWriter("./results.avi", fourcc, 20.0, (vw, vh)) # 处理后的视频对象
# 遍历视频帧进行检测
while True:
# 从视频文件中逐帧读取画面
(grabbed, image) = vs.read()
# 若grabbed为空，表示视频到达最后一帧，退出
if not grabbed:
print("[INFO] 运行结束...")
output_video.release()
vs.release()
exit()
# 获取画面长宽
if W is None or H is None:
(H, W) = image.shape[:2]
image = cv2.resize(image, (850, 500))
img0 = image.copy()
img = letterbox(img0, new_shape=imgsz)[0]
img = np.stack(img, 0)
img = img[:, :, ::-1].transpose(2, 0, 1) # BGR to RGB, to 3x416x416
img = np.ascontiguousarray(img)
pred, useTime = predict(img)
det = pred[0]
p, s, im0 = None, '', img0
if det is not None and len(det): # 如果有检测信息则进入
det[:, :4] = scale_coords(img.shape[1:], det[:, :4], im0.shape).round() # 把图像缩放至im0的尺寸
number_i = 0 # 类别预编号
detInfo = []
for *xyxy, conf, cls in reversed(det): # 遍历检测信息
c1, c2 = (int(xyxy[0]), int(xyxy[1])), (int(xyxy[2]), int(xyxy[3]))
# 将检测信息添加到字典中
detInfo.append([names[int(cls)], [c1[0], c1[1], c2[0], c2[1]], '%.2f' % conf])
number_i += 1 # 编号数+1
label = '%s %.2f' % (names[int(cls)], conf)
# 画出检测到的目标物
plot_one_box(image, xyxy, label=label, color=colors[int(cls)])
# 实时显示检测画面
cv2.imshow('Stream', image)
image = cv2.resize(image, (vw, vh))
output_video.write(image) # 保存标记后的视频
if cv2.waitKey(1) & 0xFF == ord('q'):
break
# print("FPS:{}".format(int(0.6/(end-start))))
frameIndex += 1
执行得到的结果如下图所示，图中车辆的种类和置信度值都标注出来了，预测速度较快。基于此模型我们可以将其设计成一个带有界面的系统，在界面上选择图片、视频或摄像头然后调用模型进行检测。
博主对整个系统进行了详细测试，最终开发出一版流畅得到清新界面，就是博文演示部分的展示，完整的UI界面、测试图片视频、代码文件，以及Python离线依赖包（方便安装运行，也可自行配置环境），均已打包上传，感兴趣的朋友可以通过下载链接获取。
下载链接

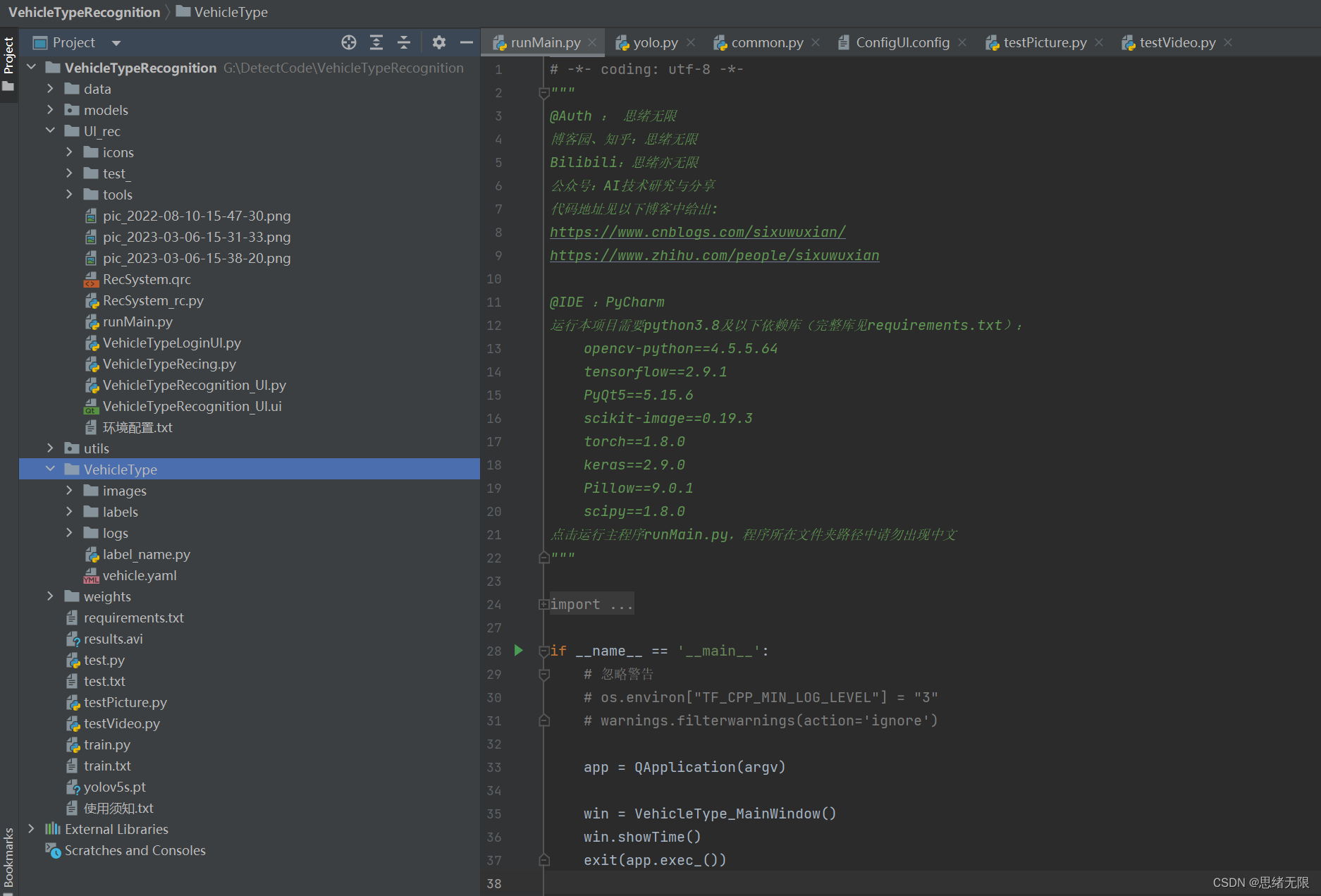

若您想获得博文中涉及的实现完整全部程序文件（包括测试图片、视频，py, UI文件等，如下图），这里已打包上传至博主的面包多平台，见可参考博客与视频，已将所有涉及的文件同时打包到里面，点击即可运行，完整文件截图如下：

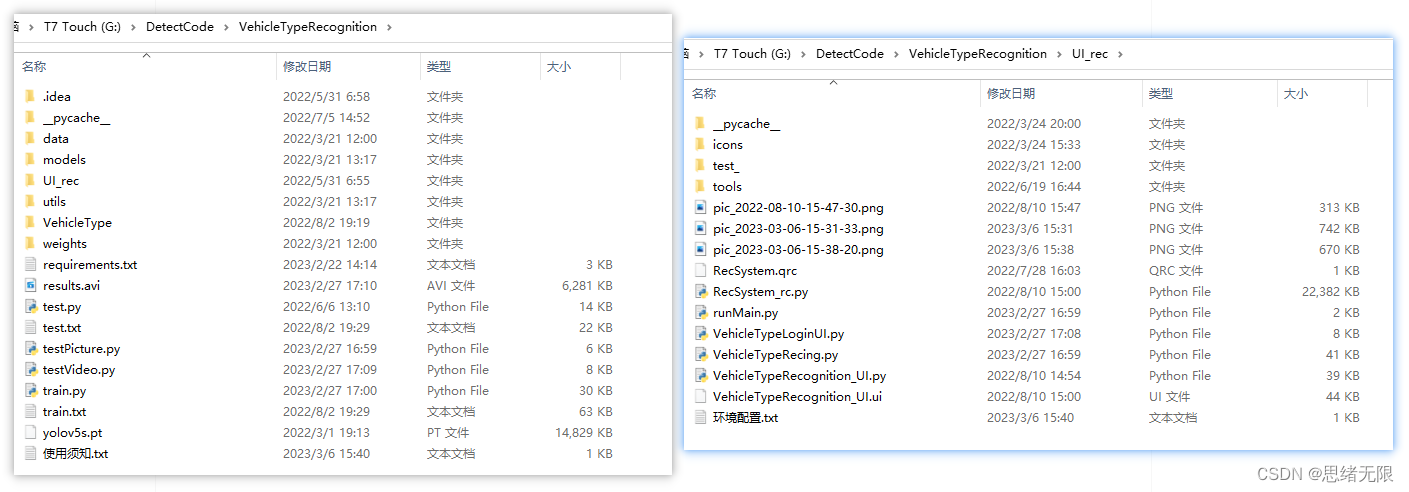

在文件夹下的资源显示如下，下面的链接中也给出了Python的离线依赖包，读者可在正确安装Anaconda和Pycharm软件后，复制离线依赖包至项目目录下进行安装，离线依赖的使用详细演示也可见本人B站视频：win11从头安装软件和配置环境运行深度学习项目、Win10中使用pycharm和anaconda进行python环境配置教程。
注意：该代码采用Pycharm+Python3.8开发，经过测试能成功运行，运行界面的主程序为runMain.py和LoginUI.py，测试图片脚本可运行testPicture.py，测试视频脚本可运行testVideo.py。为确保程序顺利运行，请按照requirements.txt配置Python依赖包的版本。Python版本：3.8，请勿使用其他版本，详见requirements.txt文件；
完整资源中包含数据集及训练代码，环境配置与界面中文字、图片、logo等的修改方法请见视频，项目完整文件下载请见参考博客文章里面，或参考视频的简介处给出：➷➷➷
参考博客文章：https://www.cnblogs.com/sixuwuxian/p/17238009.html
参考视频演示：https://www.bilibili.com/video/BV1yM411p7kq/
离线依赖库下载链接：https://pan.baidu.com/s/1hW9z9ofV1FRSezTSj59JSg?pwd=oy4n （提取码：oy4n ）
界面中文字、图标和背景图修改方法：

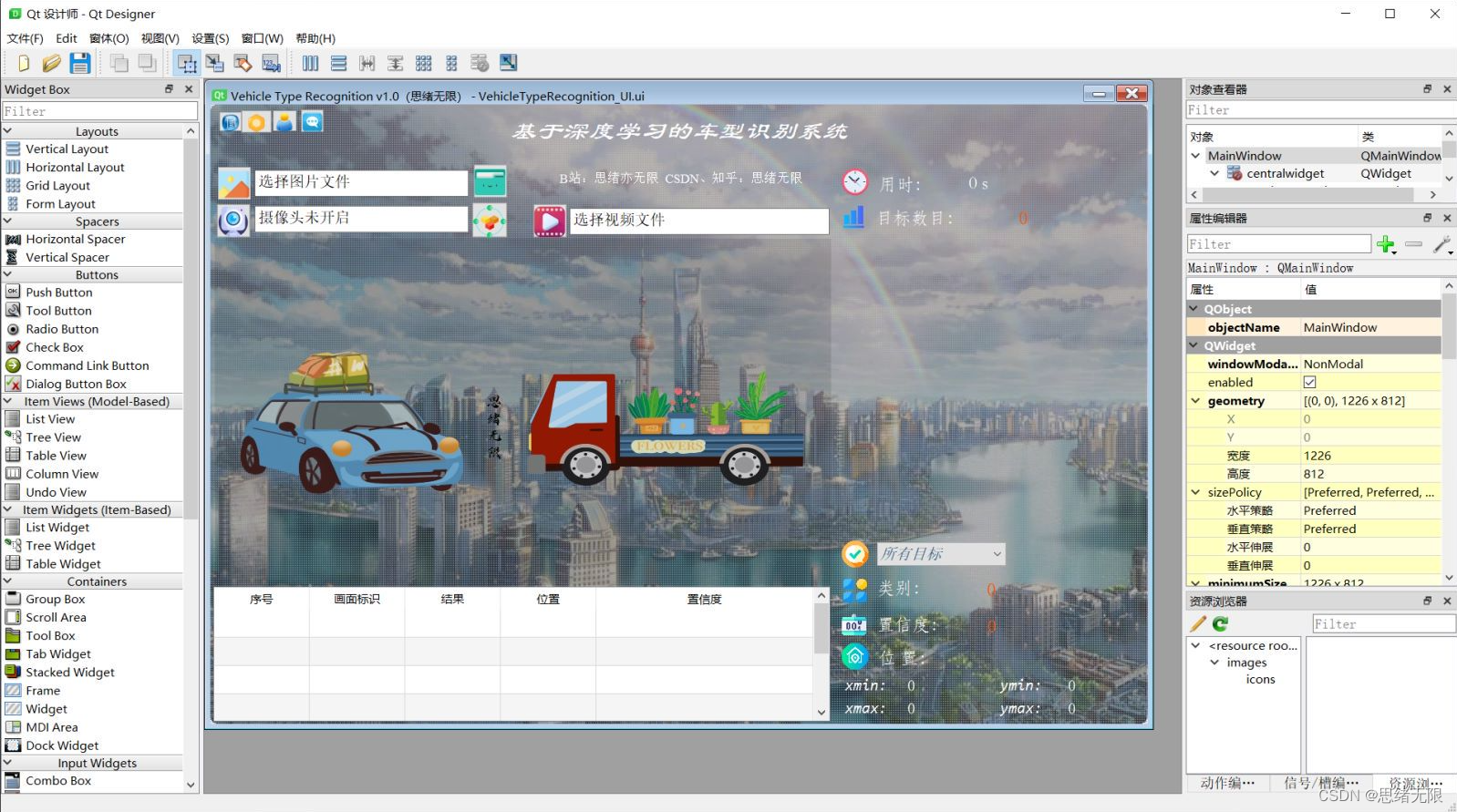

在Qt Designer中可以彻底修改界面的各个控件及设置，然后将ui文件转换为py文件即可调用和显示界面。如果只需要修改界面中的文字、图标和背景图的，可以直接在ConfigUI.config文件中修改，步骤如下：
（1）打开UI_rec/tools/ConfigUI.config文件，若乱码请选择GBK编码打开。
（2）如需修改界面文字，只要选中要改的字符替换成自己的就好。
（3）如需修改背景、图标等，只需修改图片的路径。例如，原文件中的背景图设置如下：
mainWindow = :/images/icons/back-image.png
可修改为自己的名为background2.png图片（位置在UI_rec/icons/文件夹中），可将该项设置如下即可修改背景图：
mainWindow = ./icons/background2.png
结束语
由于博主能力有限，博文中提及的方法即使经过试验，也难免会有疏漏之处。希望您能热心指出其中的错误，以便下次修改时能以一个更完美更严谨的样子，呈现在大家面前。同时如果有更好的实现方法也请您不吝赐教。
