Altium designer设计经验谈——常用规则的使用(一)


前言

在使用Altium designer软件PCB绘制电路中,要充分发挥自动化辅助工具的“自动化”性能,一旦应用得当,AD软件都会按照设置参数严格规范走线的宽度和间距、敷铜的区域和样式、焊盘的形状和孔径、过孔的大小和尺寸。

好处不仅如此,好的规则设置还会让加工和生产环节减少不必要的麻烦,更有意义的是,规则可以由设计团队共同维护,更好地让所有产品设计品质统一。


一、PCB绘图设计中的规则

1、常用规则

我们在Altium designer软件上常用的规则都包括以下:

 1、线径设置,规定了走线宽度;
 2、线间距离,相邻走线的距离,一般是设置最小的距离;
 3、多边形样式,包括与走线之间的最小安全距离,和多边形的范围;
 4、禁止布线层的安全距离,它规定了电路板“裁切”的范围;

2、特殊规则

工程师或者电子设计学生都要熟悉上述AD软件普遍规则的使用。一般来说,各个产品组织会有更多的、独有的应用规则,列举以下:

1、安装孔的尺寸和样式,
2、安装孔的安全距离
3、静电保护线的设置;
4、静电泄放回路的规范设计;
5、接插件的方向
6、MARK点的放置
7、丝印的规则;

3、为什么要特别设置规则

先设定某个组织设计的产品通用性能:

 100MHz以下的低频回路;
 功率在100W以内;
 工况环境在-10℃到45℃之间;
 尺寸在30*30cm以内;

这类产品在电气方面,他们拥有共同的特点是:

1、电源输入范围:DC12V~36V,输出12V、5V、3.3V;
2、双层板双面走线、单面布元件;或者四层走线、双面布元件;
3、安装在金属机箱、或者金属壳体内;
4、线对板连接较多,板对板连接较少;

以上的共同特点,确定了一些共性要求, 另外还有一些个性需求也值得关注:

 5、桥接类的电路板,有走线扩容的需求;
 6、有邮票孔焊接的电路板;
 7、需要芯片底部接地焊接;
 8、有厚度1.2mm和1.0mm的电路板;

正如以上的特点,针对单独情况设置归则就很有必要了。

二、规则设置介绍——电气规则

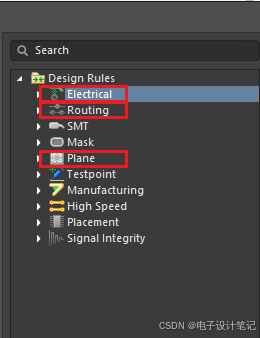

在PCB编辑上方菜单栏里,点选Design(设计)——>Rules(规则),弹出规则设置,
常用的规则有Electrical(电气规则)、Routing(走线)、Plane(平面)。本节介绍电气规则Electrical(电气规则);

在这里插入图片描述

在Electrical电气规则里,有**Clearance(距离)、Short-Circuit(短路情况)、Un-Routed Net(未连接网络检查规则)**这几个关键内容。

1、Electrical——>Clearance 距离规则

在距离规则里,能够规定元件、焊盘等与以下元素之间的距离,包括:Track走线、SMD Pad贴片焊盘、TH Pad通孔焊盘、Via过孔、Copper敷铜、Text字符

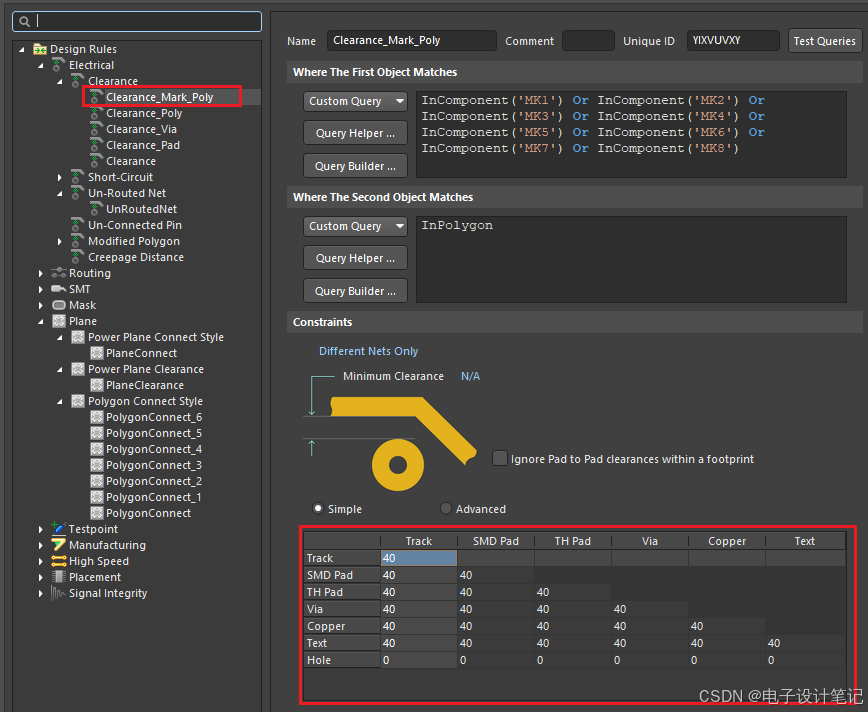

Clearance_Mark_Poly
规定Mark点与多边形的距离,他们与诸元素的距离设为60mil(1.524mm),MARK点是生产工艺要求,足够的距离在贴片识别能保证MARK点清晰可辨识。
在这里插入图片描述

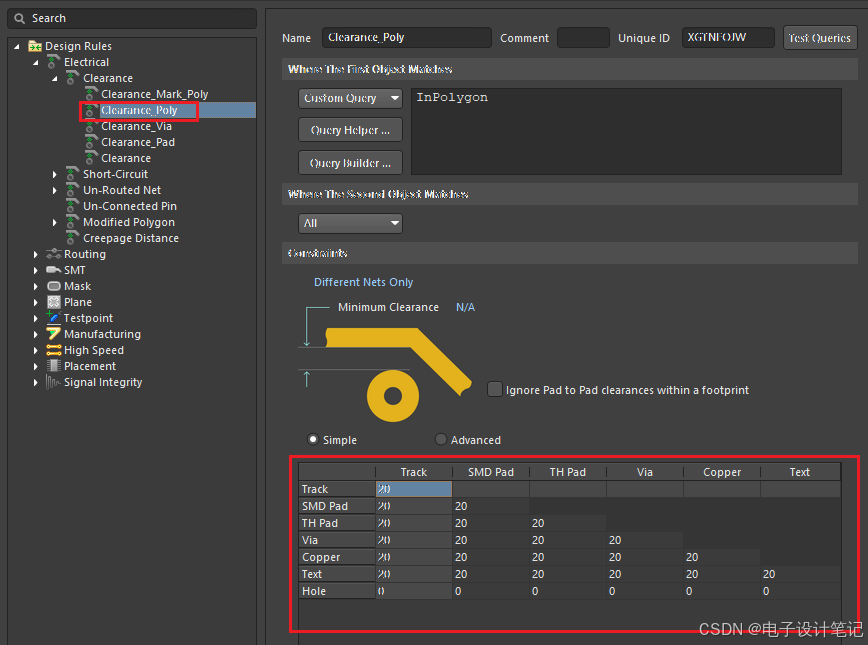

Clearance_Poly
包括所有的多边形,与诸元素的距离设为20mil(0.508mm),Polygon多边形在地线网络和在大电流回路网络用的最多。
在这里插入图片描述

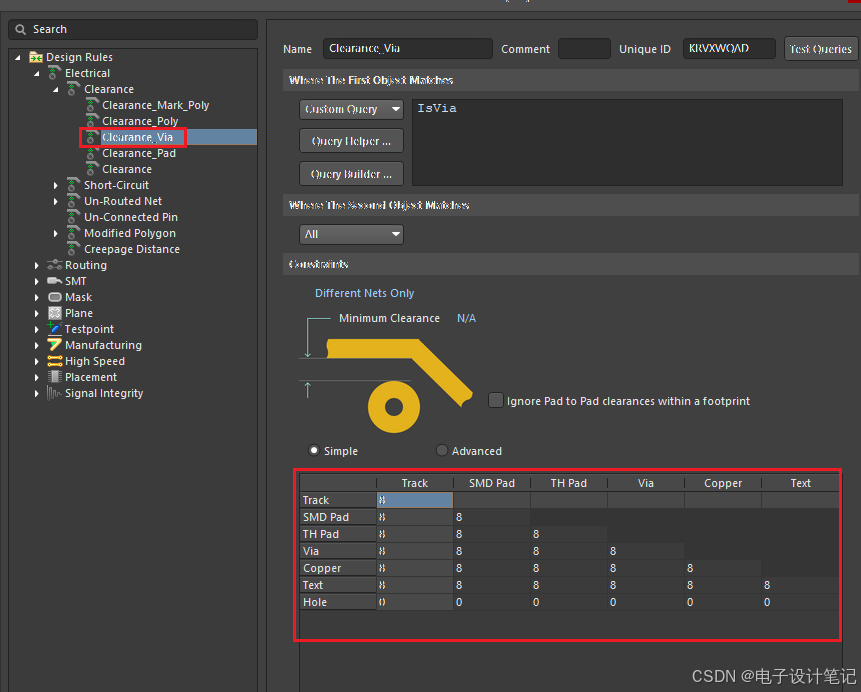

Clearance_Via
包括所有的过孔,与诸元素的距离设为8mil(0.203mm),在电路板中过孔非常多,尤其在并行数据走线的时候,如果设置过孔距离过大,将会十分占据PCB面积;
在这里插入图片描述

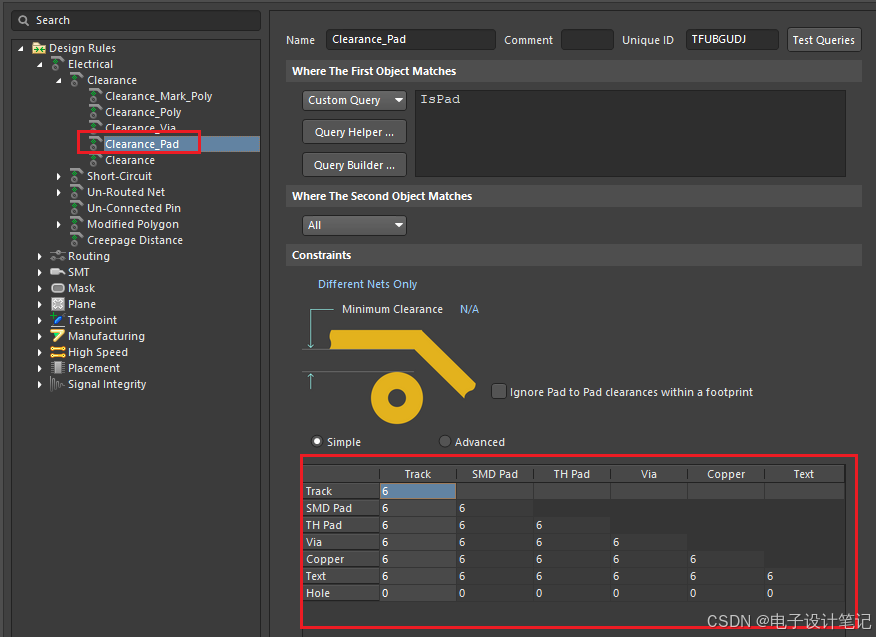

Clearance_Pad
包括了所有的焊盘,与过孔相同,一般设距离为8mil(0.203mm)足够,也可以设置位6mil,但是需要提前了解PCB制板厂的加工能力;
在这里插入图片描述

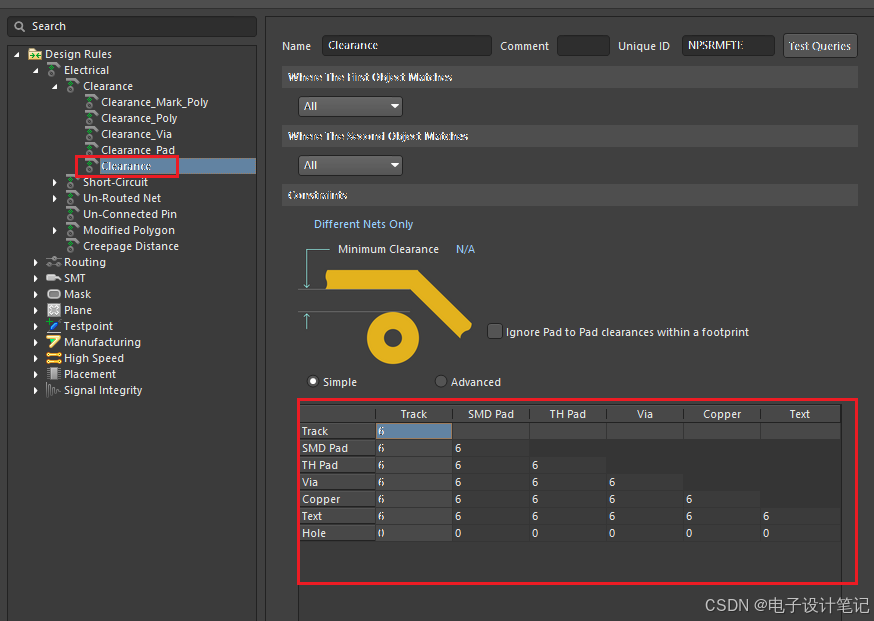

Clearance
包括所有的布局元素,设置距离为6-8mil ,即除去以上规则限定之外的所有情况,都按照这个距离走;
在这里插入图片描述

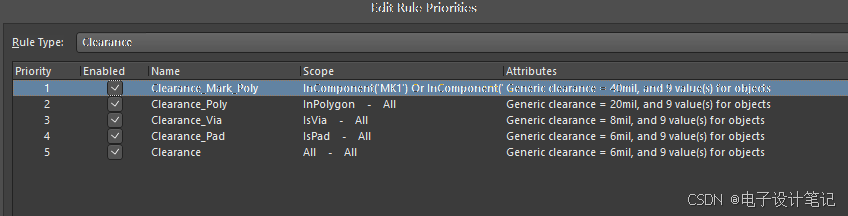

优先级

在这里插入图片描述

在规则相冲突的时候,只能遵循一种规则,排列了规则的优先级后,将会优先遵守更高一级的的规则。如图Mark点的规则排在最高位,poly、via次之,这三个规则满足后,其他剩余的情况都按照Clearance规则执行。

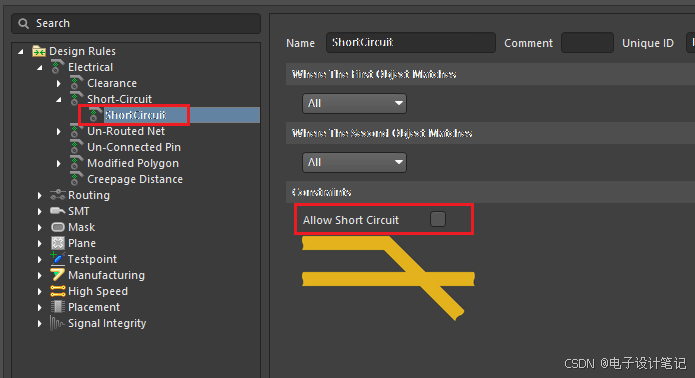

2、Electrical——>Short-Circuit 短路规则

ShortCircuit
只有这一个子项,且规则范围涵盖包括所有走线,不做条件划分。这个规则要求是否允许短路,勾选Allow Short Circuit选项,则不同网络相交不会报错;一般情况下不允许不同网络的线相交,所以取消勾选。
在这里插入图片描述

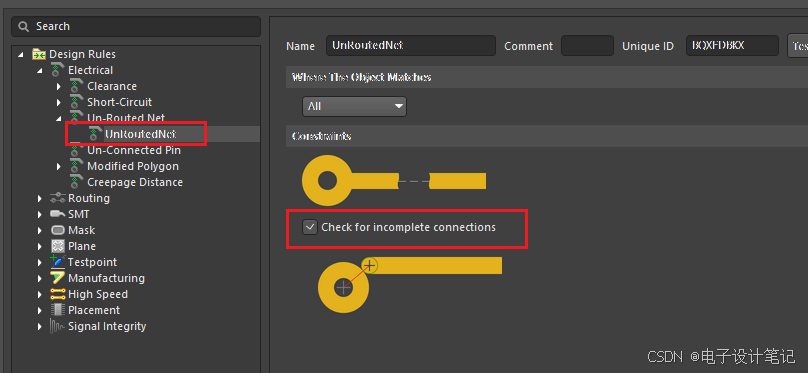

3、Electrical——>Un-Routed Net 未连接网络检查规则

请勾选上Check for incomplete connections,如果在走线没有连接到焊盘的中心,在检查时候会报错,这项规则有利保证走线和焊盘连接的可靠。
在这里插入图片描述

总结

1、在Altium designer软件上有常用的规则,和各个产品组织的特殊规则;
2、规则内容包括Electrical(电气规则)、Routing(走线)、Plane(平面),本节介绍Electrical(电气规则);
3、在Electrical电气规则里,有Clearance(距离)、Short-Circuit(短路情况)、Un-Routed Net(未连接网络检查规则)这几个关键内容值得关注;
