Altium designer设计经验谈——封装库的管理（一）

---

前言

Altium designer的封装库有两种：原理图的封装库和PCB的封装库。

原理图的封装包括了元件的符号形状、管脚信息，以及对应的PCB封装；PCB的封装是元件直接反应在平面上的实体，包括丝印、焊盘和过孔。

在AD21软件PCB绘制电路中，封装库里的元件封装就是军队，听从工程师的统一指挥和调度；管理封装相当于整理实验室的元件收纳盒，整理好了事半功倍；封装需要工程师亲自设计，设计需求来自项目要求，设计方法参考数据手册，以及一些基本的电子学和机械学的理论。

---

一、召之即来挥之即去—封装库文件只应用不归档

封装库须单独收藏。

原理图封装库和PCB元件封装库只在设计时使用，交出去的工程项目只有工程文件和原理图、PCB文件，不必带着封装库文件，其他人打开工程文件的时候能够编辑和使用工程中的所有封装。

平时将自己维护的封装库文件存放好，在启动新项目的时候，需将封装库添加进来，添加步骤详见下图。在项目设计过程中，如果修改、删除、添加了新的封装，正常保存即可。

可以单独打开封装库，做维护修改等工作。

左边是PCB元件封装库，右边是原理图封装库

二、熟能生巧——原理图封装调用快速调取

现在做项目一般都是在老项目基础上修改，复制粘贴封装元件比调用的机会更多，有的项目甚至不需要增加新的元件，只需要减少元件，或者将现有元件更换PCB封装就够了。

但是在这里，还是要介绍元件封装的调用方法，因为这涉及到一个更重要的问题，后面将详述这个问题。

1、分立元件的调用

分立元件包括：电阻器、电容器、电感器、二极管和三极管。

在封装库中，电阻的封装名是RES，即resistance电阻器的缩写，在封装栏中，键入RES，就会呈现出RES1、RES2、RES3等带有RES关键字的符号，其中RES1和RES2是两种国际标准；RES3是排阻；点击左下角place放置按钮，就会将该元件拖到原理图里。

电容器的封装关键字是CAP，电感器的封装关键字INDUCTOR，二极管是DIODE,三极管有晶体三极管NPN和PNP两种，以及场效应三极管NMOS和PMOS两种。

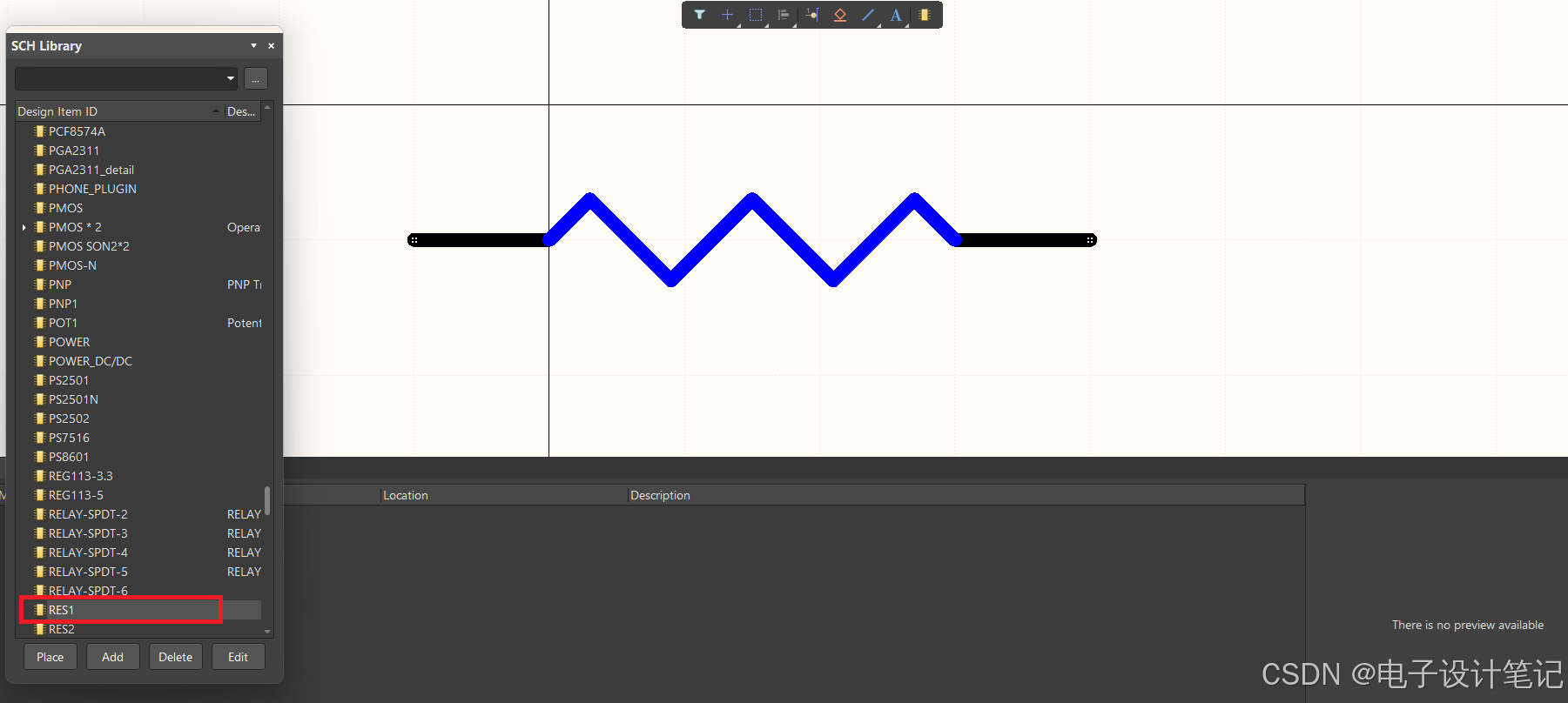

如图，在SCH Library里键入RES，就出现了电阻符号

2、集成电路的调用

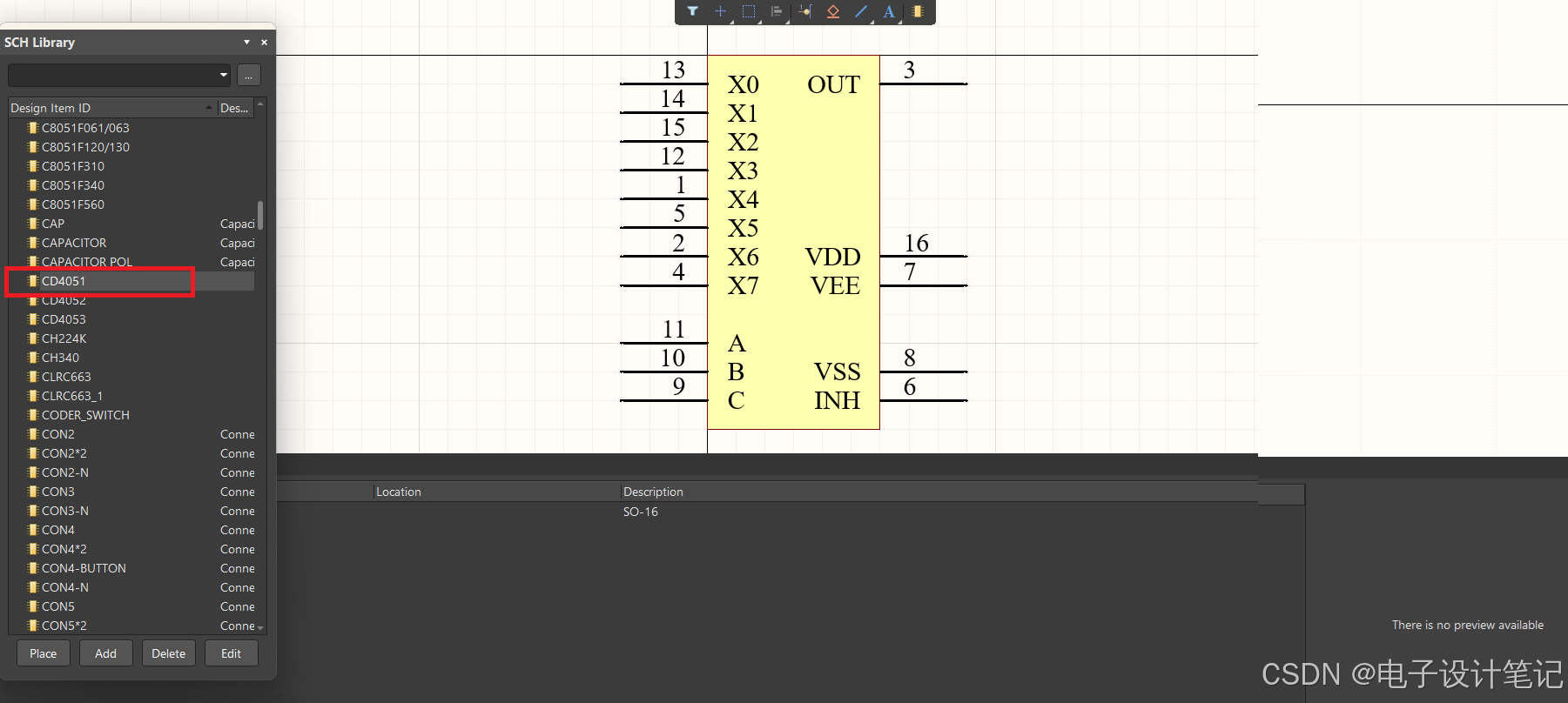

除了分立元件，其他集成电路各有各的名字，在调取时，直接输入需要的元件名称，例如键入 ULN2003、MAX485、CD4051等。

因为集成电路符号里含有管脚的详细信息，所以一个符号对应一种型号 。

3、同类不同型号的封装

这类封装通常用做输入输出端口的接插件，也用做单列封装的元件，CONx是这类元件的名称。此外门电路、运算放大器这类器件有多型号代用的特性，也在此类封装之内。

原理图的封装元件独立性很强，大部分器件名称和内容一一对应，少部分有通用特性，但是在PCB封装里，往往是一个元件封装可有多个用途。

三、无规矩不成方圆——原理图封装的使用规范

元件封装有四个元素必须具备：符号名、元件型号、PCB封装、管脚信息。

符号名：以大写英文字母加阿拉伯数字组成，英文字母表示元件类别，例如J代表接插件，R代表电阻器；阿拉伯数字表示序号，如J1,R2。各种元件的符号名详见下表。

符号名	含义
C	电容器，包括各种类型的电容器
R	电阻器，不包括电位器和排阻
RP	排阻
J	接插件，或者接插件特征明显的元件、接口板
U	集成电路
F	保险丝类
Q	三极管
D	除了发光二极管外的其他二极管
L	功率电感、磁珠、高频电感、空心线圈
Y	晶体振荡器
LED	发光二极管
MK	Mark点
H	安装孔
TP	测试点

---

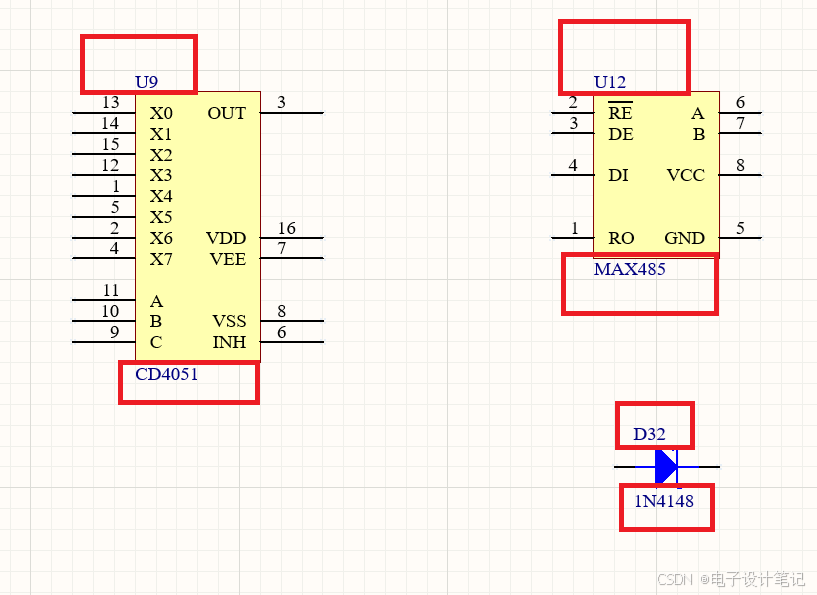

元件型号：在元件符号上侧标注符号名，下侧标注元件的型号，该型号与BOM单中的型号须一致。型号内容来自器件的规格书，要求信息准确，描述完整。

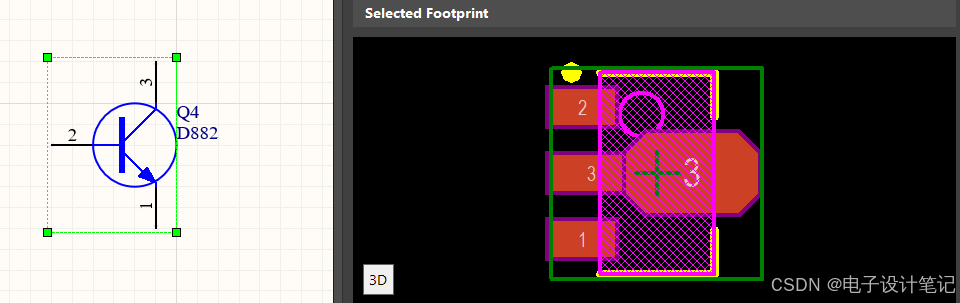

PCB封装：每个元件必须指定合法的PCB封装，这也是使用此软件的意义，在放置元件的时候，按下Tab键就可以选择PCB封装，或者放置元件后双击元件也可以选择PCB封装。

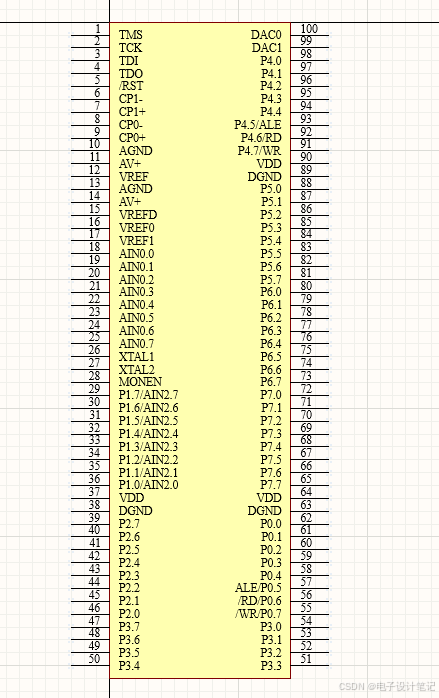

管脚信息：自行制作新的元件封装，必须将管脚信息标准清楚，尽可能详尽，例如单片机引脚的复用功能需要都呈现出来。管脚信息来自器件规格书，必须准确。

总结

1、项目文件和封装库分别保存和管理，封装库分为原理图的封装库和PCB的封装库；
2、调用原理图封装的时候，分立元件仅需要输入代表元件类型的字母，可以缩小搜索范围；集成电路等专用元件，型号名称唯一，型号命名参考器件的数据手册；
3、原理图封装各个元件有默认的符号开头，自己设计还是从他处借鉴，尽量按照既定习惯设计，原理图中的元件符号要包括符号和器件名称；PCB封装的定义要和原理符号封装的定义相同。
