zynq7000 传统方式制作系统镜像

zynq7000 传统方式制作系统镜像

传统方式制作系统镜像，主要是以下几个步骤:

1. 配置zynq芯片
2. uboot
3. kernel
4. device-tree
5. rootfs
6. 打包制作BOOT.BIN和image.ub

环境配置

系统centos7

安装xilinx的vivado、SDK软件

安装gcc make **g++**等基本编译环境

1. 从xilinx的github上下载交叉编译工具gcc-arm-linux-gnueabi

2. 配置交叉编译工具，建立compile.sh脚本

   #!/bin/sh
   current_path=$(pwd)
   export ARCH=arm
   export CROSS_COMPILE=$current_path/gcc-arm-linux-gnueabi/bin/arm-linux-gnueabihf-
   export PATH=$current_path/gcc-arm-linux-gnueabi/bin:$PATH


配置zynq芯片

使用vivado软件

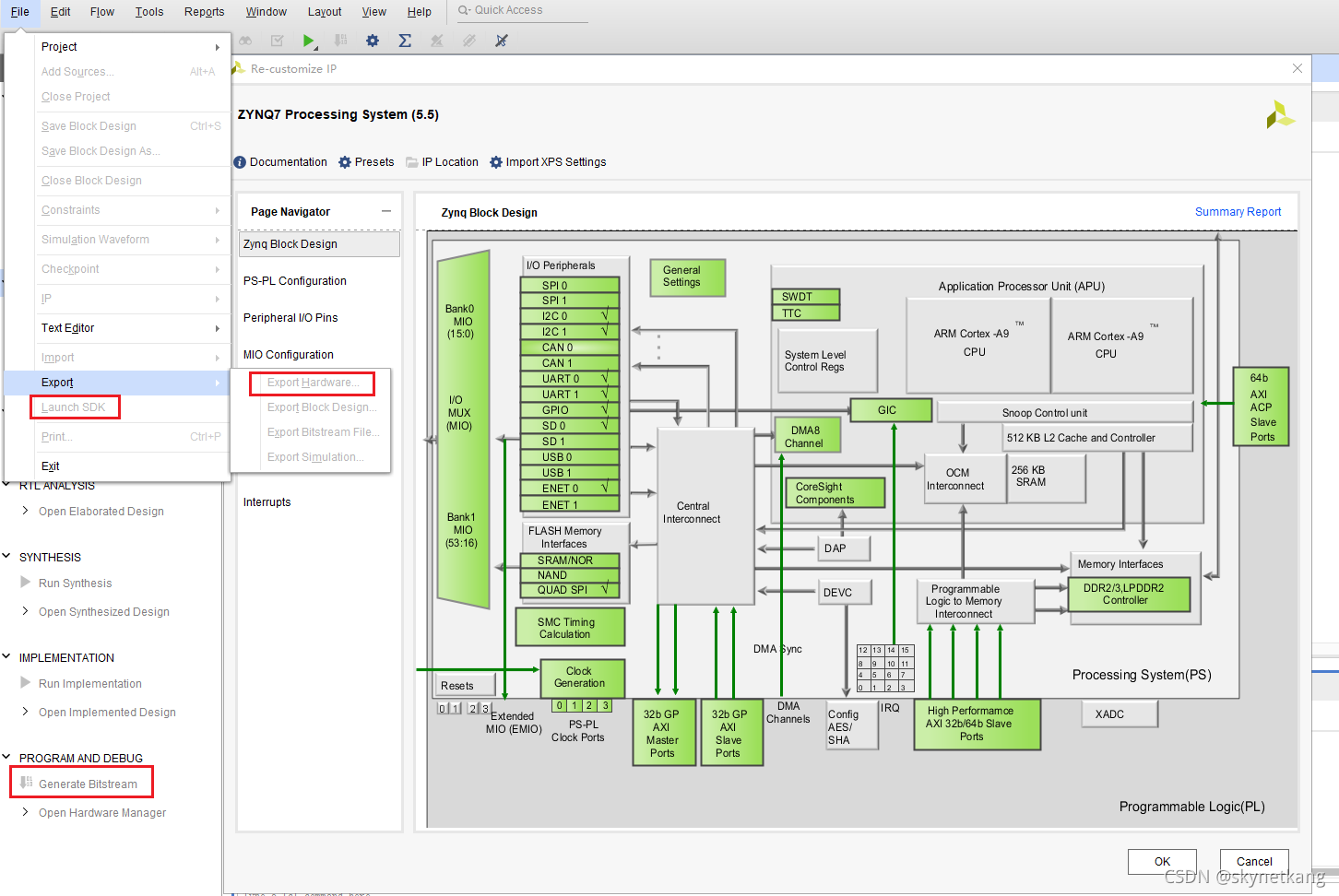

1. 配置zynq芯片，如使用UART0 UART1 I2C接口等，以及进行PL端开发
2. 编译生成bitstream
3. 导出硬件设计

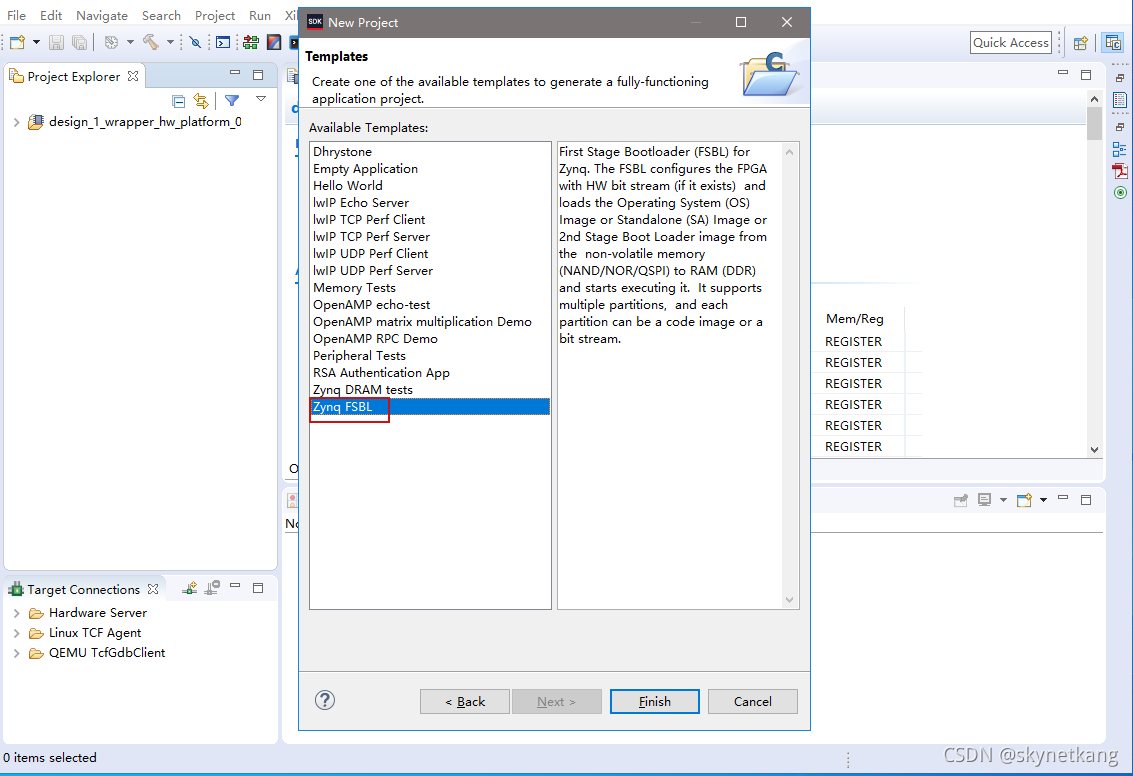

4. launch SDK软件，制作FSBL



uboot制作

1. 从xilinx的github上下载uboot源码

2. 解压后进入到uboot源码目录中

3. source compile.sh配置交叉编译环境

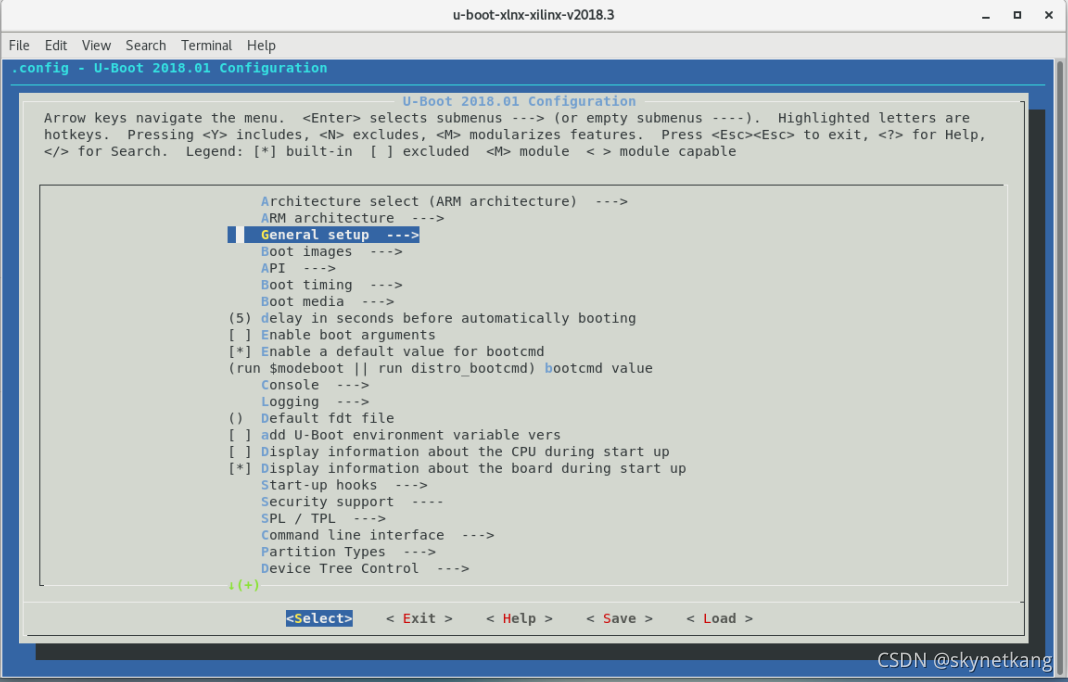

4. 执行make menuconfig，出现配置界面

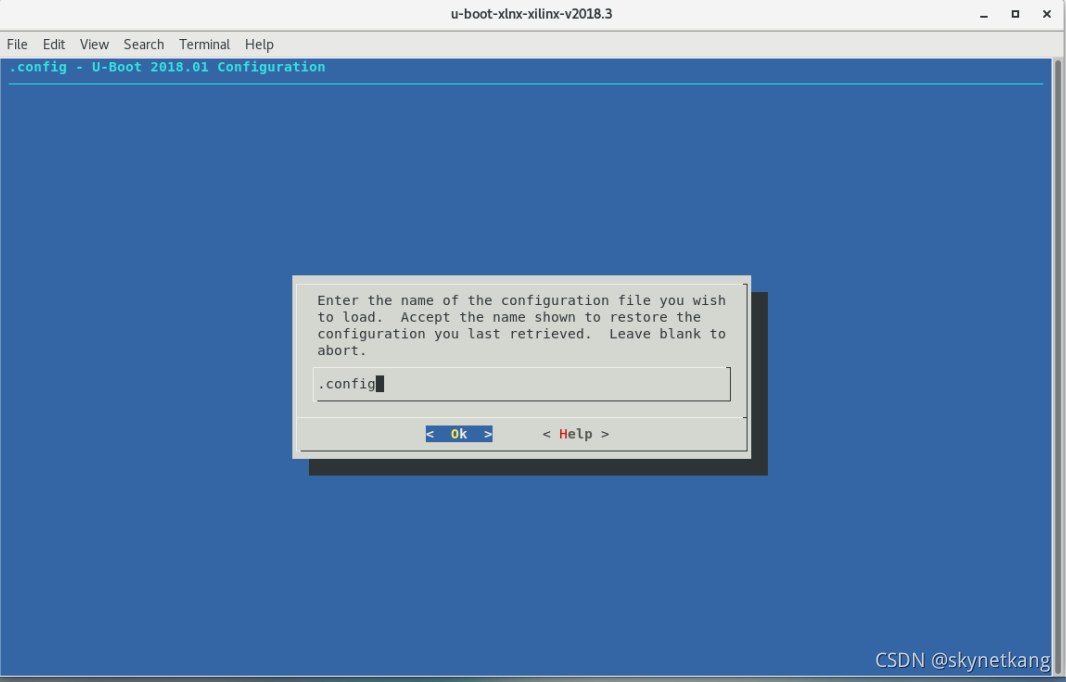

5. load zynq默认配置 u-boot-xlnx-xilinx-v2018.3/configs/zynq_zc706_defconfig，并根据需求修改配置

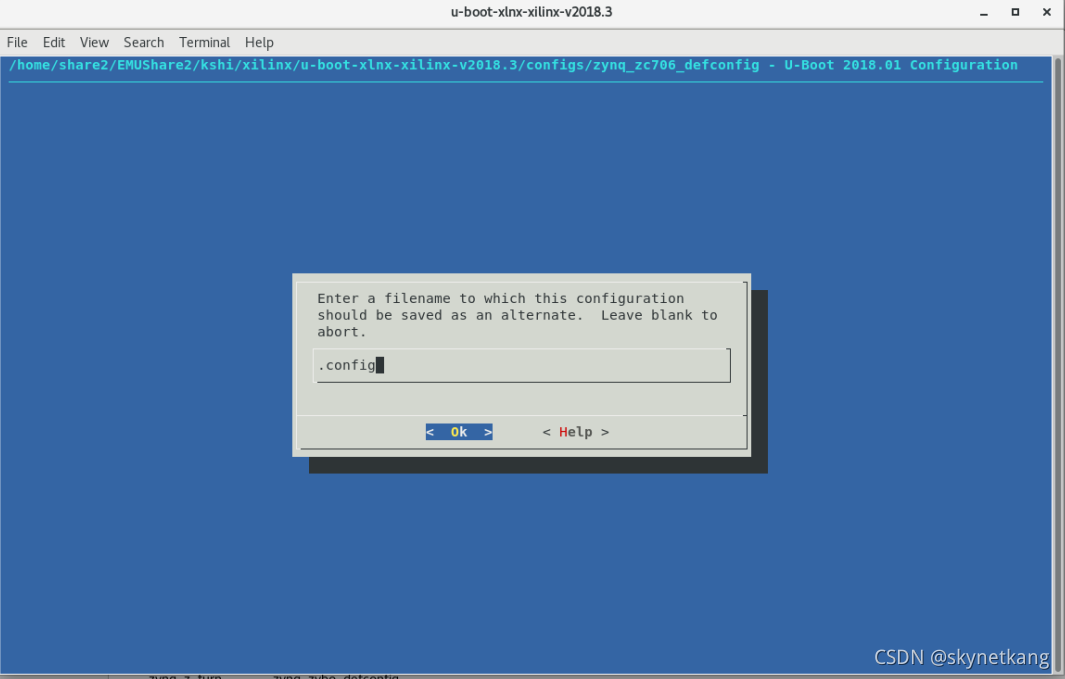

6. 保存为.config配置

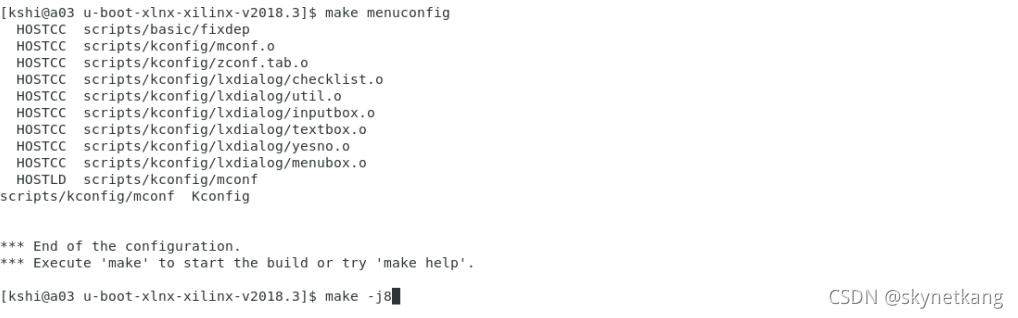

7. 编译

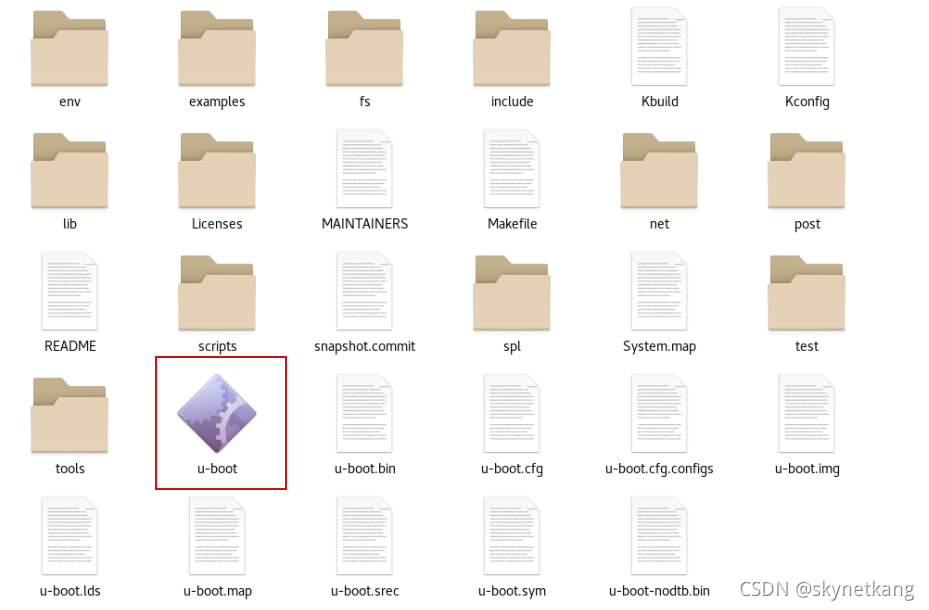

8. 编译成功后得到uboot文件



kernel制作

1. 从xilinx的github上下载linux源码

2. 解压后进入到linux源码目录中

3. source compile.sh配置交叉编译环境

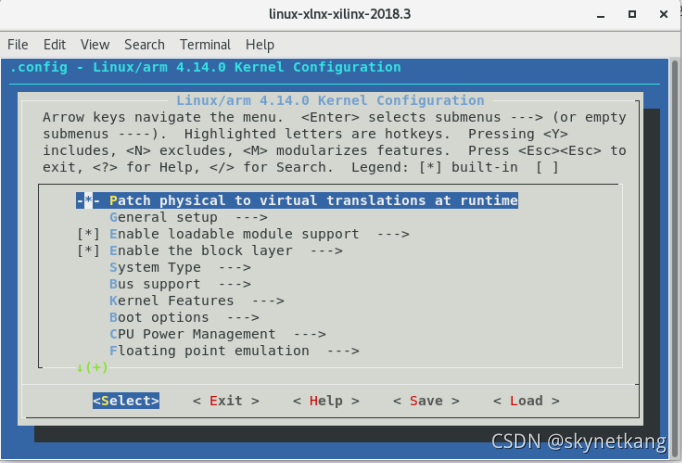

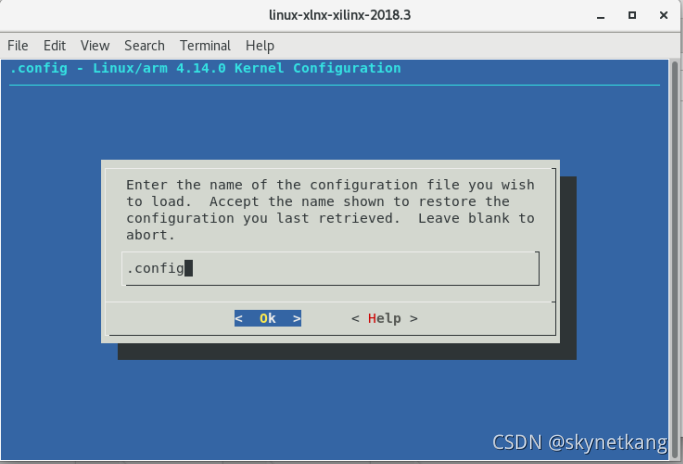

4. 执行make menuconfig 出现配置界面



5. loadzynq默认配置 linux-xlnx-xilinx-v2018.3/arch/arm/configs/xilinx_zynq_defconfig 根据需求修改配置

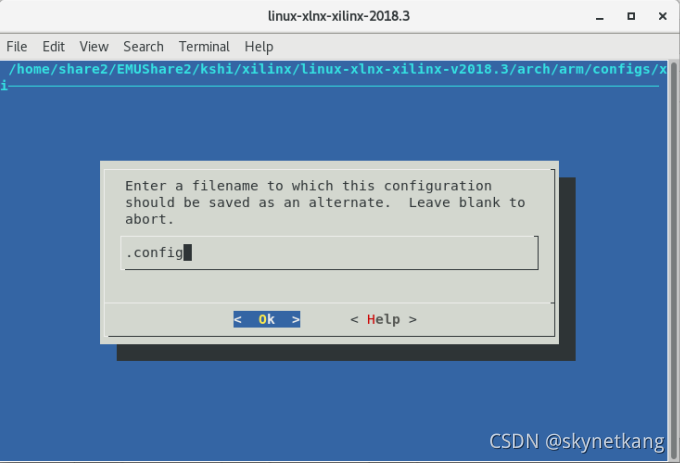

6. 保存为.config配置

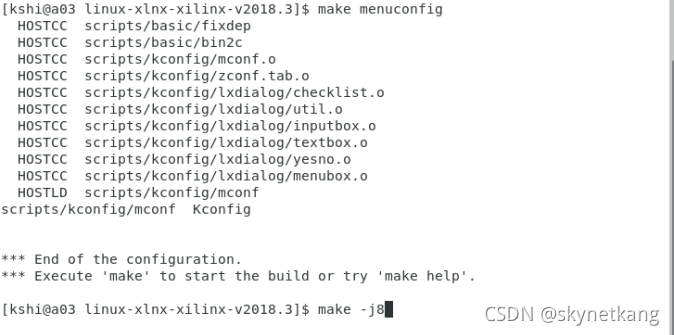

7. 编译 make -j8

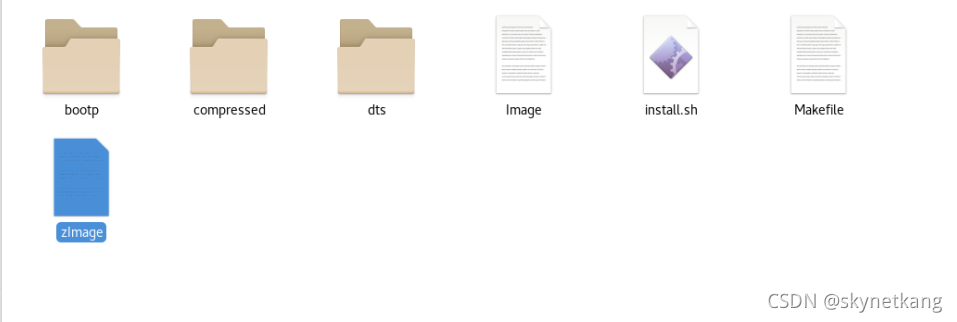

8. 编译成功后得到kernel系统镜像



device-tree制作

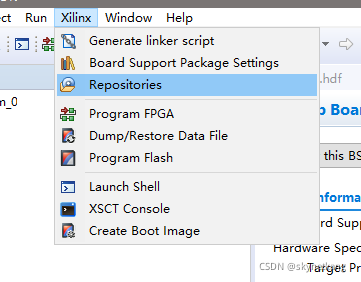

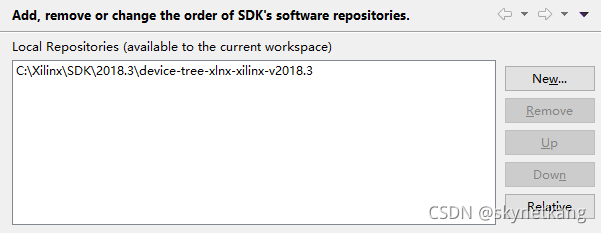

1. 从xilinux的github上下载设备树生成器，并将其配置到SDK的开发环境中

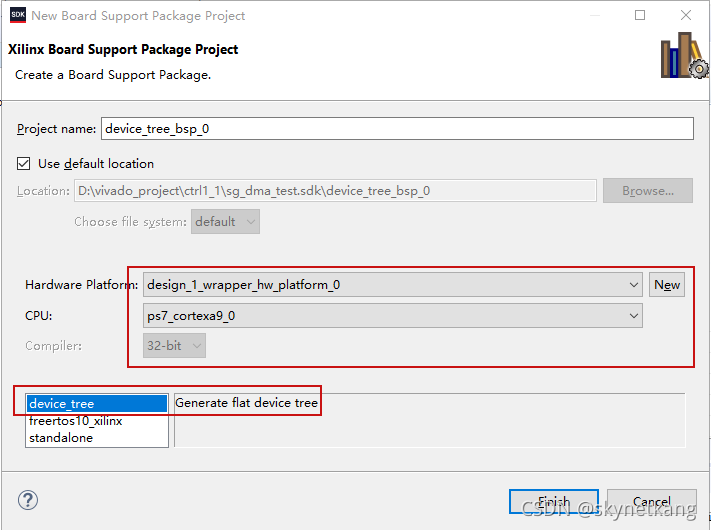

2. SDK软件创建设备树工程

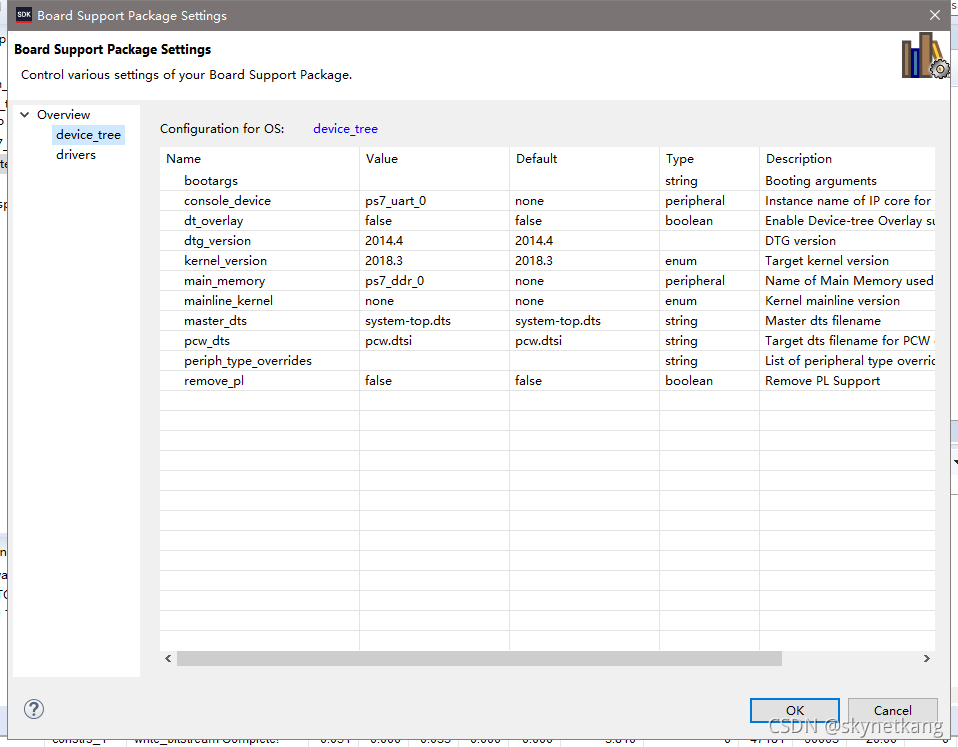

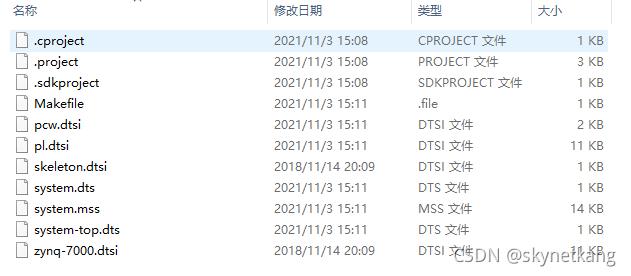

3. 根据需求修改配置，OK后就在SDK工程目录下生成设备树文件夹，这个是根据vivado软件上面的配置生成的设备树，接下来用dtc工具编译成二进制





4. 根据需求修改system-top.dts

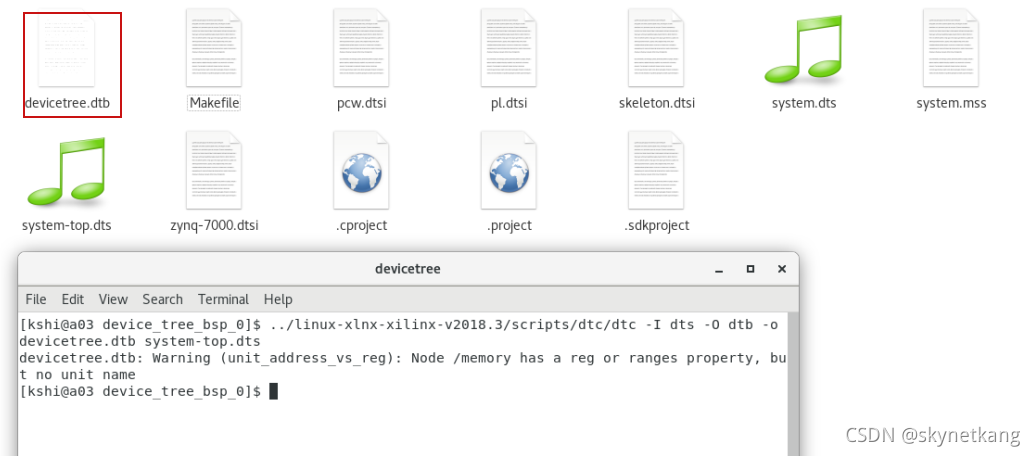

5. 利用linux内核源码目录中scripts/dtc/目录的dtc工具，执行下面命令生成设备树文件

../linux-xlnx-xilinx-v2018.3/scripts/dtc/dtc -I dts -O dtb -o devicetree.dtb system-top.dts

rootfs制作

rootfs制作的方式有很多，这里可以采用busybox制作

1. 执行compile.sh脚本配置交叉编译环境

2. 建立rootfs根文件系统目录



3. make menuconfig 根据需求修改配置

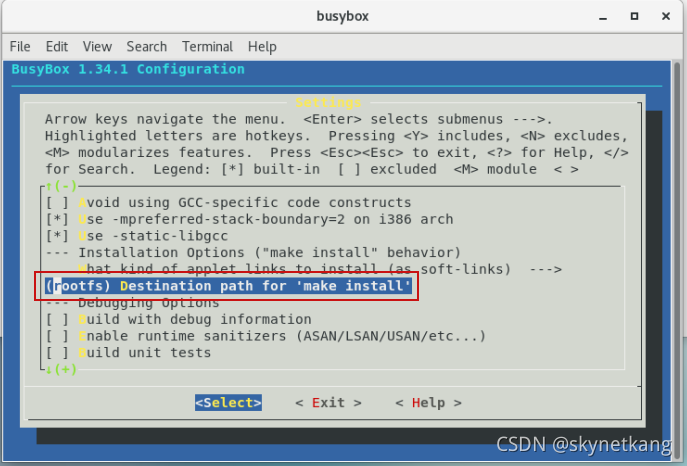

   这里要修改Build Options–>Installtion Options 修改为之前常见的目录位置



4. make -j8

5. make install

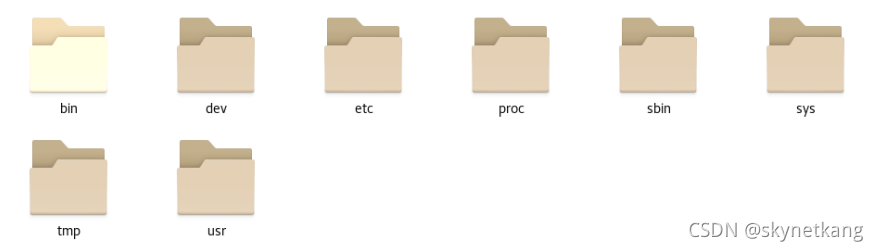

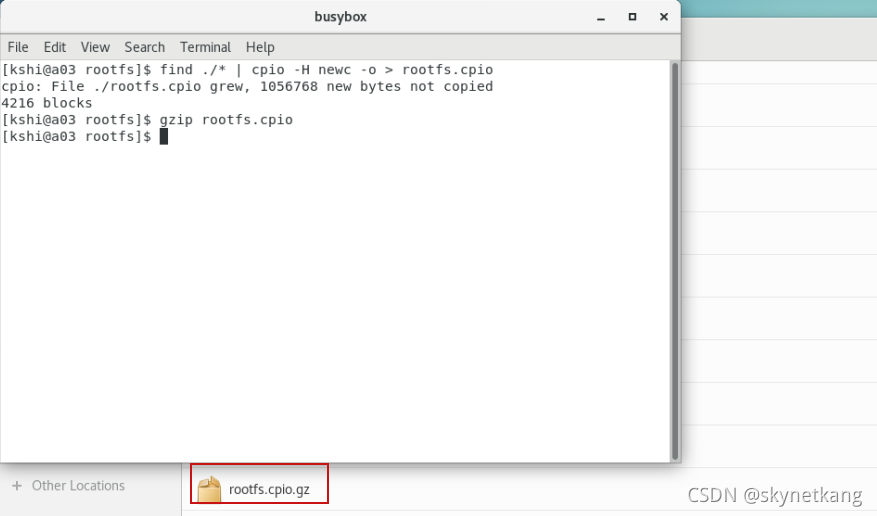

6. 安装完成后，在rootfs目录下看到安装的内容，然后利用cpio命令和gzip命令打包成rootfs.cpio.gz



打包

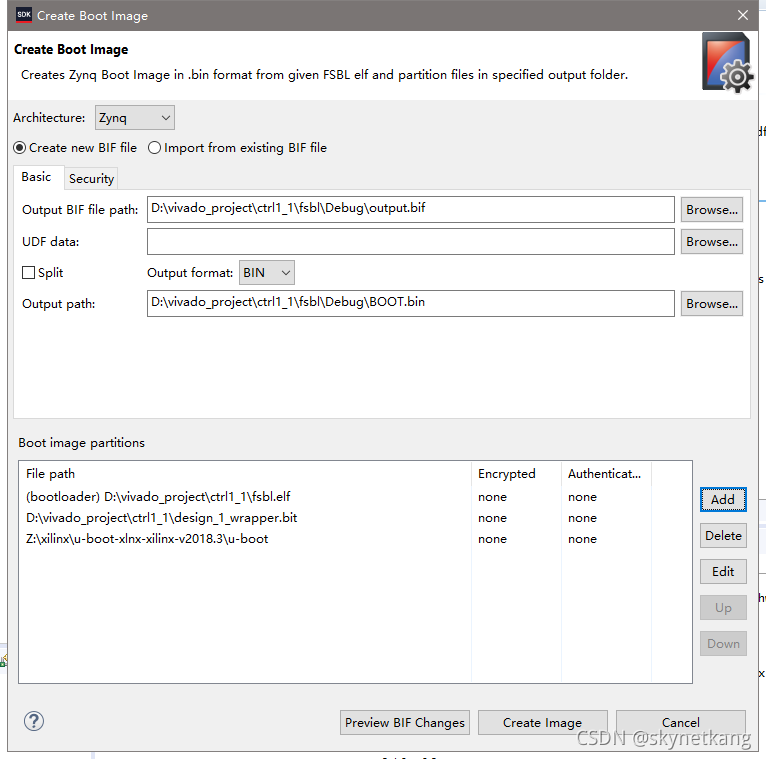

制作BOOT.BIN文件

由三部分组成fsbl、bitstream、uboot

制作image.ub文件

利用mkimage制作image.ub 需要kernel镜像 devicetree.dtb 以及打包的rootfs 。

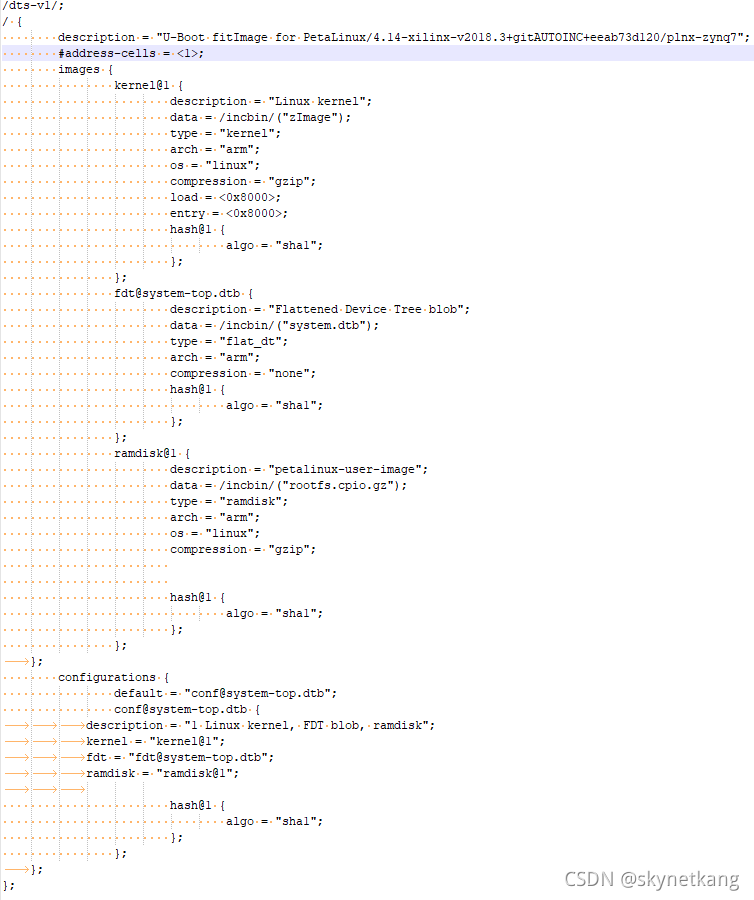

1. 配置its文件

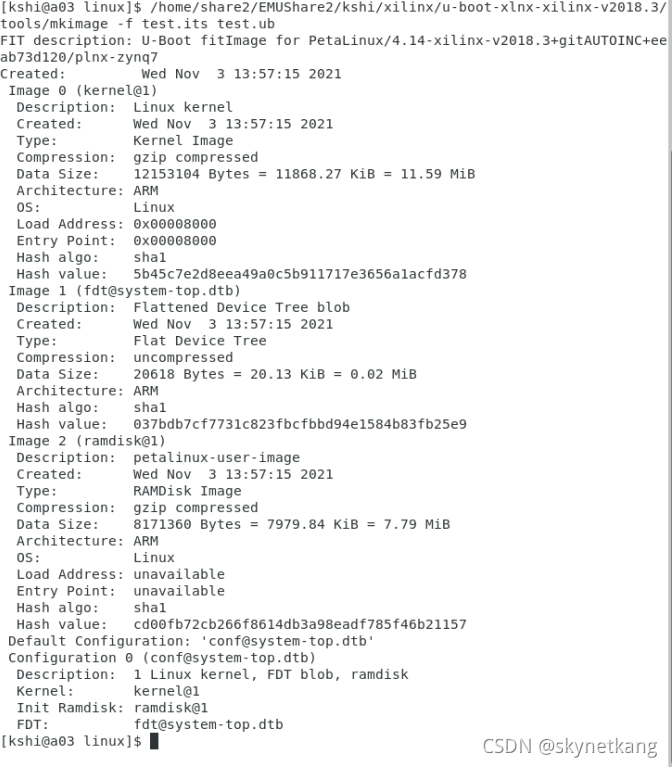

2. 执行下面命令生成image.ub

   /home/share2/EMUShare2/kshi/xilinx/u-boot-xlnx-xilinx-v2018.3/tools/mkimage -f test.its test.ub




至此就得到BOOT.BIN和image.ub文件，可以拷贝到SD中启动板子进行测试
