Zynq-7000 开发总结

近期经手了使用zynq开发的项目，中途遇到了很多问题，大多都是基础性问题，最后也都一一解决了，这里挑选一些印象深刻的坑进行记录，以鉴后者。

软件版本：vivado 2017.4，及其配套的sdk。

芯片型号：xc7z020clg400-2

1、软件使用问题

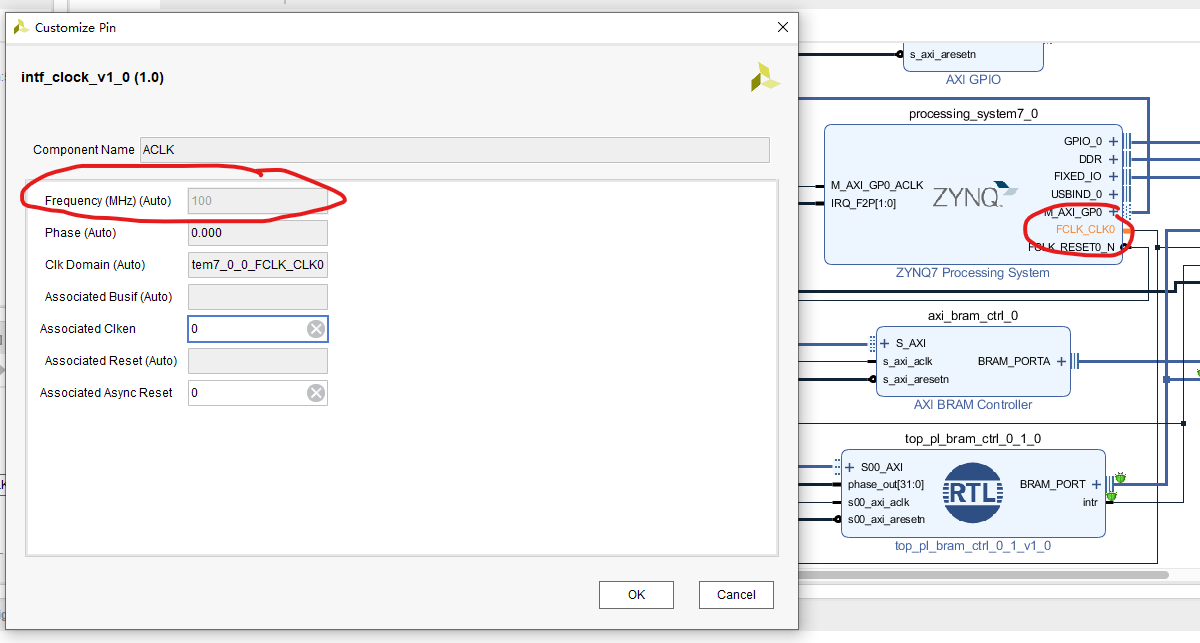

（1）vivado 生成ps7的系统软核，其中FCLK_CLK0端口设置为100MHz，在使用过程中会自动变为"1e+8Hz"

以上问题，会在sdk中暴露出来。在sdk中，会根据ps7，也就是ZYNQ7 process system这个IP核的配置信息来配置芯片上两片arm核及其外设，正常情况下，时钟频率会宏定义为100000000U，在C语言其中的U是指无符号整型。由于端口变为了1e+8，则会在生成软件支持包（bsp）的时候出错，因为会被识别成浮点数，这就与U相矛盾了。进一步的，跟该时钟相连接的其他模块的时钟端口信息也会变为1e+8。图中是正常的情况。

解决办法：

将模块删除，重新创建IP核，并且祈祷下次综合时，不要变成1e+8。一开始我就是这样将就着用的。
点开ps软核，Clock Configuration -> PL Fabric Clocks -> FCLK_CLK0 修改为99MHz，保存并退出IP核配置，再保存一下block design，观察到FCLK_CLK0端口从1e+8Hz变为了99MHz，再进入IP核配置，修改回100MHz即可。

（2）SDK中，在软件支持包中分明存在`f_close`、`f_open`、`f_mount`等函数，甚至点击F3都能直接跳转到该函数在`ff.h`中的定义，但是仍旧报错，称找不到相关读写sd相关的函数

诸如此类的问题，每次都会浪费很多时间，解决办法就是将自己写的程序单独保存，然后将整个project.sdk目录删掉，然后在vivado中重新导出hdf文件，再lauch sdk，再新建app，并正确设置bsp，再将自己写的程序拷贝进新建的app中，刷新即可发现报错被解决了。

我也曾尝试单独删除bsp，并且重新生成新的bsp，但是并非每次都能解决问题，进而浪费更多时间。因此，建议遇到找不到文件或者目录的问题，重新生成一次bsp，如不能解决问题，则直接整个重来。

（3）SDK中，找不到`xil_printf.h`

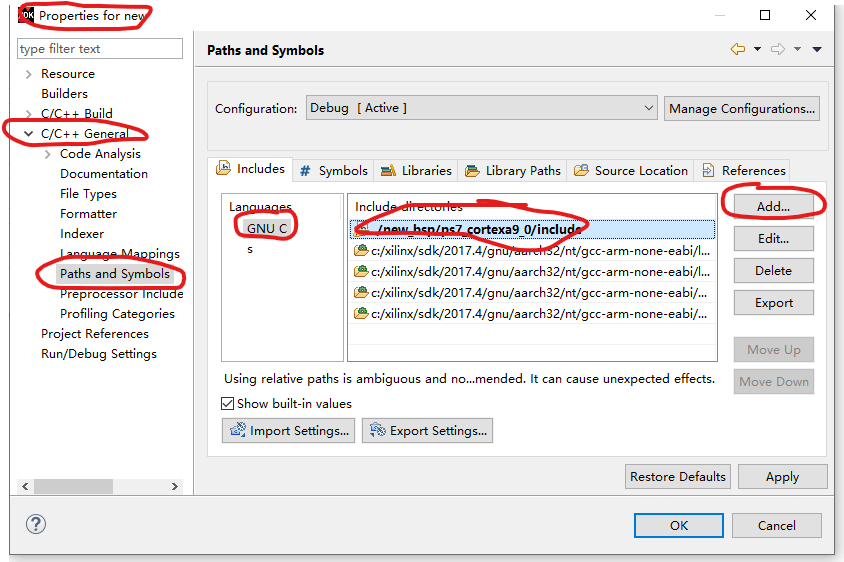

区别于（2），（2）是找不到bsp的supported libraries中选择的xilffs相应生成的ff.h下面的程序，而（3）则是找不到常规的xilinx的库文件。这种情况则是在app右键选择properties->C/C++ General -> Paths and Symbols->GNU C->Include directories 点击添加workspace中bsp的include文件夹，即可。

需要注意，bsp的properties是没有Paths and Symbols的。

进一步的，我也遇到过string.h这样的c语言标准库找不到的情况，这种一般重新编译一下就能解决。

基本上软件问题一般都能通过重新启动软件、重新创建程序来解决问题。

2、PL端程序设计问题

这次主要碰到的问题是IP核打包问题。

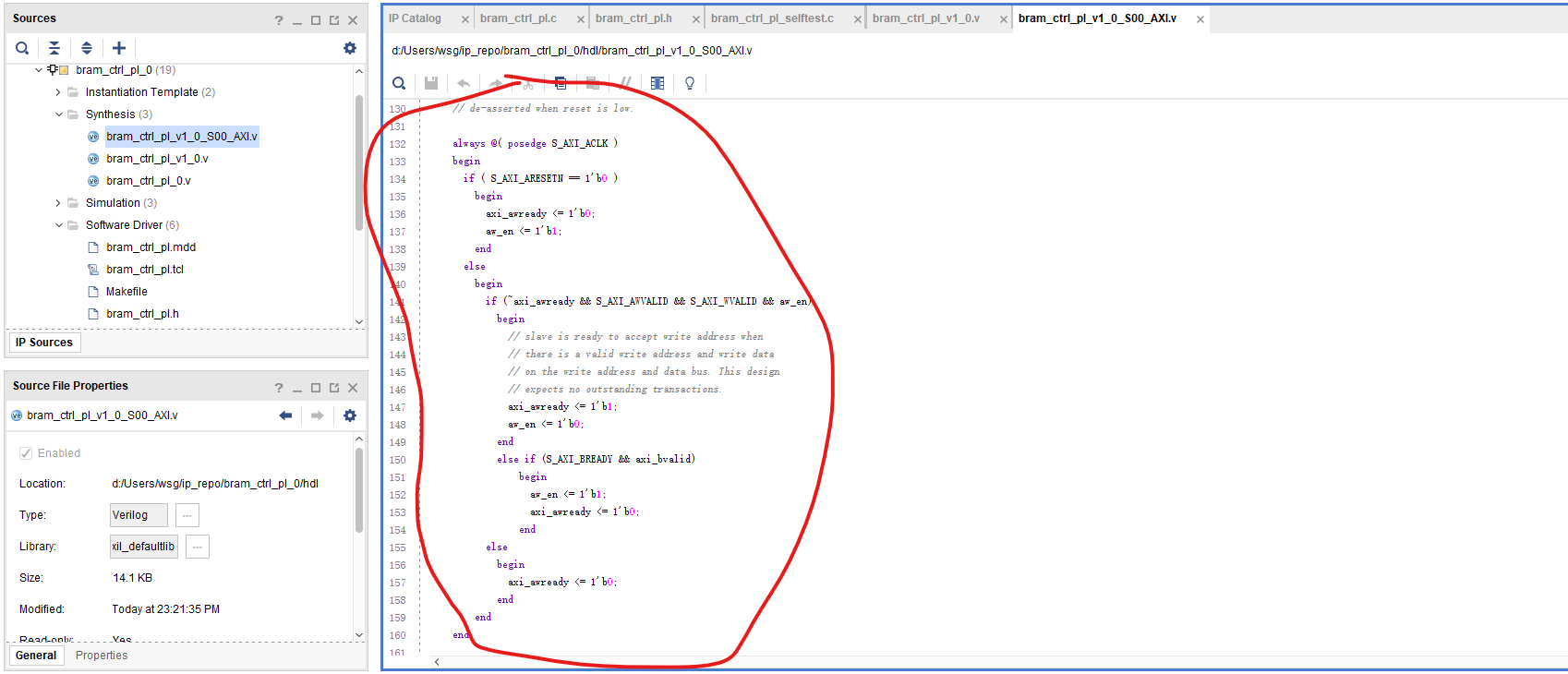

这次开发中，由于需要使用一个bram控制程序。ps端可通过Axi Bram Controller这个IP核控制BRAM，另外如需将PL端的数据写入到BRAM，则需要根据BRAM的控制时序自己开发RTL程序。另外如需PS控制PL端的读写地址、读写长度、读写使能等，则需要将AXI总线的帮助。

学习使用AXI总线协议，是比较复杂繁琐的。在这里简单梳理AXI开发逻辑，详细内容不在此处展开。

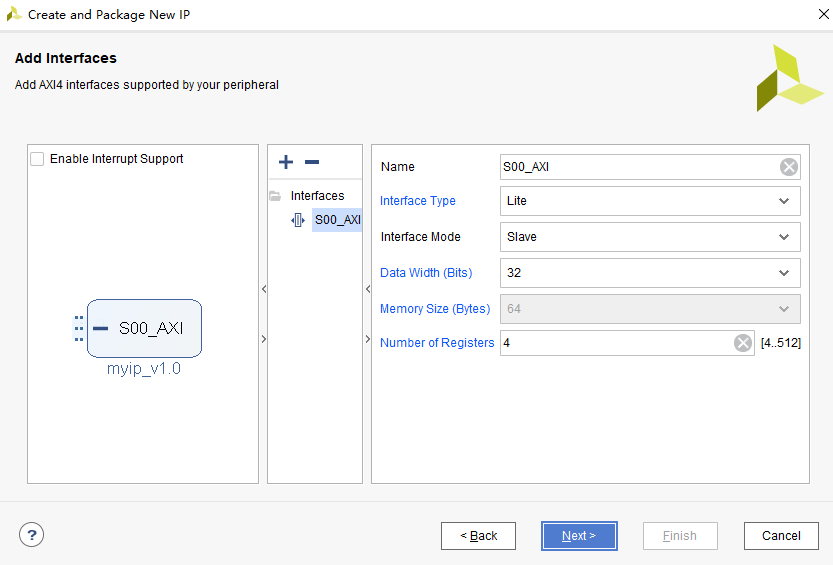

通过使用Vivado的IP核打包工具，任意打开一个Vivado，Tools -> Create and Package New IP -> Create AXI4 Peripheral，即可创建相应的AXI接口。可根据需要增加或者减少AXI的数量。AXI分为Lite、Full、Stream三个版本，其中顾名思义，Stream是流控制版本，是涉及端口信号最少，也最容易上手的，无地址信号，意味着也无法去精确的读写。Lite可以控制寄存器读写，以及配置寄存器数量，适用于这种简单的读写BRAM控制程序，并使用PS传输读写控制信息。

IP打包工具则会生成相应的AXI模版，其中PS到寄存器的部分的通信逻辑已经创建好了，仅需添加自己写的BRAM的状态机即可，当然添加时需要设置一些端口。

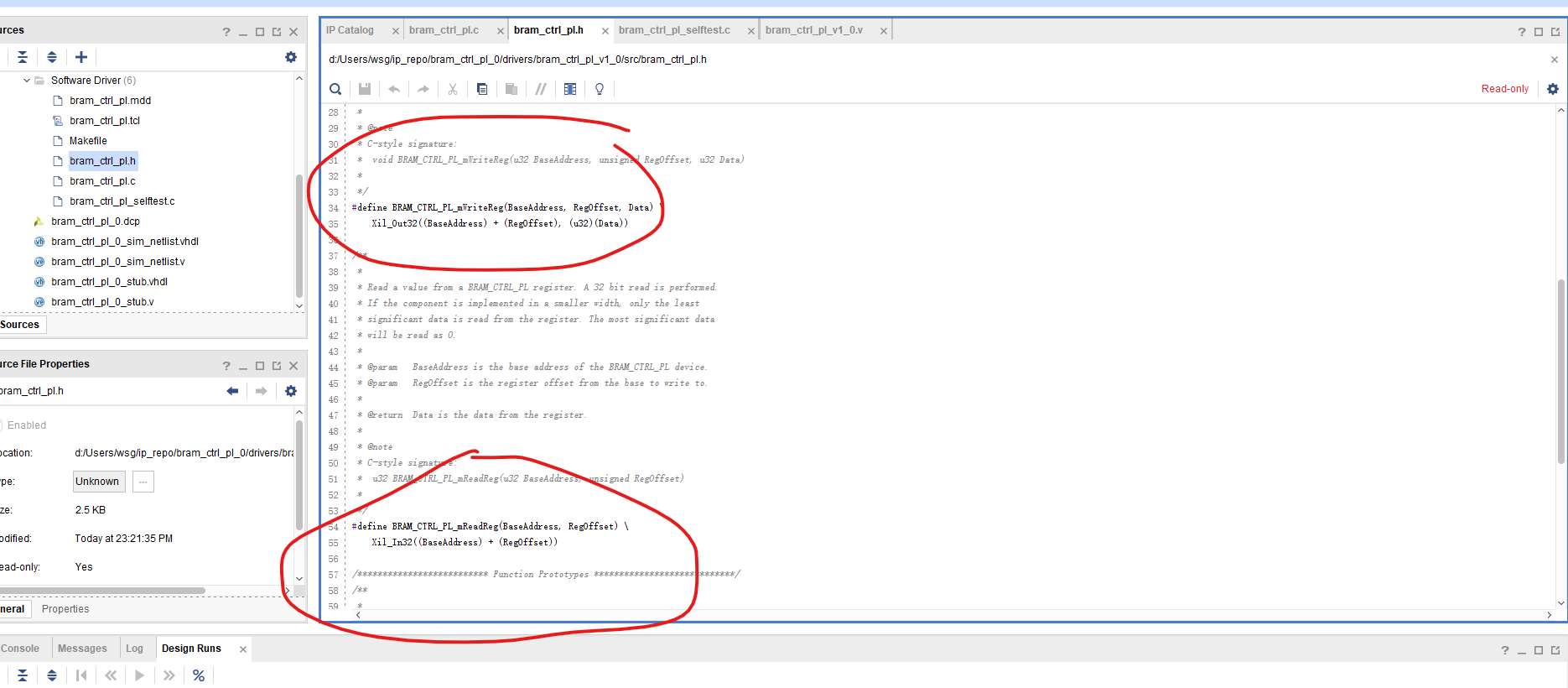

此外，IP打包工具还会生成驱动程序，在启动SDK后，就会将其中关于寄存器、以及一些寄存器地址信息写入到xil_parameters.h中，并且还会生成相应的头文件以及IP相关的库函数，当然自带的只有读寄存函数和写寄存器函数。

通过这种方法，就能建立起PS和PL端最基本的通信，通过读写寄存器进行简单的交流，通过读写BRAM来交换更多的数据。进一步的，可以通过DDR进行更大带宽、更大内容的读写交互。

3、PS端程序设计问题

这部分主要是C语言编程，以及外设中断设计的问题。

（1）zynq中断使用

在嵌入式软件编程中，最常使用的一个技术就是中断，中断可以暂停主函数的运行，并执行中断服务，结束后再回到主函数。

一个经典的应用就是设置按键中断，通过通过设置按键中断，当按下按键触发中断，在中断服务函数中识别是哪个按键被按下，从而在主函数中执行相应的程序，比如打印状态信息、发送一些指令、结束程序等。

启动一个典型的中断程序包括以下步骤：初始化外设和中断控制器，连接中断及中断服务函数到外设控制器，设置中断在中断控制器中的优先级和触发方式，使能中断控制器。此外，为了避免一些异常发生，还需要额外注册中断异常函数（同样也需要提前初始化），并将中断异常使能。

当然，不同的外设的触发中断的事件也不同，比如UART中断，就分为发送类、接收类、异常类，发送fifo空或者满，或者将空或者将满，都可以设置为中断触发的条件，具体根据使用需要来设置UART的中断掩码实现。

比较常用的定时器中断，适用于高精度定时的周期性的应用中。在zynq-7000中的是32位递减计数的定时器。配置定时器，主要有以下步骤：初始化定时器、定时器自检、定时器载入初值、定时器启动。要实现周期性功能，还需要启动定时器的自动重启功能，否则定时器只会倒计时一次。在zynq的定义中，定时器的时钟频率是CPU系统时钟频率的一半，CPU频率默认值为2/3GHz，则定时器频率为1/3GHz，即每隔3ns定时器计数值减1，通过获取当前计数值，则能推算出距离定时器启动隔了多少时间。

一次定时，最多倒计时 $2^{32}/(10^9/3)=12.885$ 秒，可通过设置定时器的预分频器来提高定时器的计时最大值。比如设置十倍的分频，倒计时时间可提高到128.85秒，同时定时器精度从3ns降低到30ns。在zynq-7000中，定时器最大支持255倍的分频，PrescalerValue是一个8bit的无符号数。当然也可以通过记录重载次数来提高计数最大值。

另一方面，通过设置定时器中断，可以在每次计时器递减到0时触发中断，从而完成周期性任务。其中断设置方式并无任何不同，都是初始化、连接、优先级、使能。

（2）函数循环计数递增，最好每次增加1

图中的BRAM_BYTENUM是常数4，因此每次循环i就会递增4，在数组索引时就会出错。当然可以通过i/4作为数组索引，但是不推荐这样做。一般能够通过乘法解决的问题，就不要作除法。i递增1，读地址则写成i*4。

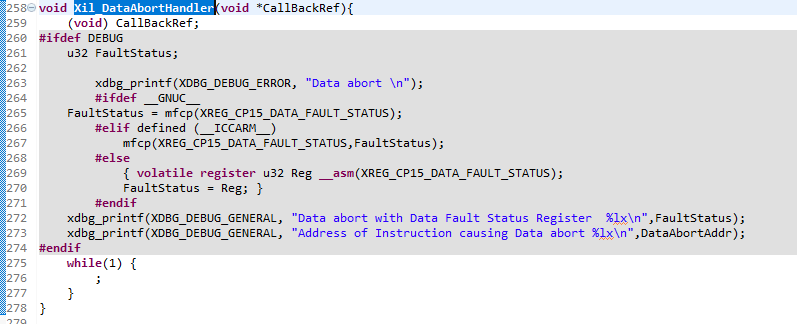

图中这段错误代码放在中断服务函数中，会引发中断异常，并进入Xil_DataAbortHandler()，这个函数在xil_exception.c的258到278行，是一个死循环。而且由于vivado sdk在代码静态检查时，未能覆盖到非主函数这部分，因此未曾报错，最后花了很多时间才发现这里出现了数组越界。

（3）在主循环中使用了switch语句，由于case语句占用了break，故无法使用break退出循环

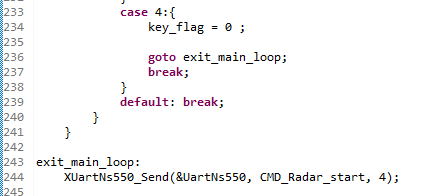

两个解决办法。

设置退出标志，在循环中检测退出标志，检测到之后则break退出循环。
使用goto语句。直接从switch中退出循环，简介方便，但需谨慎使用。

（4）在c语言中取绝对值，可以使用abs()函数，但它仅支持整型。

在<stdlib.h>中定义了abs()函数，可以为int类型的数据取绝对值。浮点数取绝对值，需要使用<math.h>中的fabs()，更加简单方法是自己写一个取绝对值函数。这里就因为直接使用了abs()对浮点数取绝对值，导致数据类型出错，不过很快就找到原因了。

float fun_fabs(float a, float b)
{
    if(a-b>0)
        return a-b;
    else
        return b-a;
}

（5）注意中断触发的时间，中断触发前主函数会持续执行。

如下面的示意代码，read_data打印出来，如果中断触发有所延迟，则首先打印的是0，而非1。

int read_data=0;
int main()
{
    while(1){
        fun_a();
        printf("%d",read_data);
    }
}

void fun_a()
{
    tri_interrut();
}

void intr_handler(void * CallbackRef)
{
    read_data++；
}

此次开发过程中就遇到了这个问题，调整执行顺序之后，read_data的数据正确了，否则read_data是上一次的读取的数据。

（6）`<sleep.h>`中的sleep()，只能接受整数值。

休眠时间如果输入浮点数则会出错。

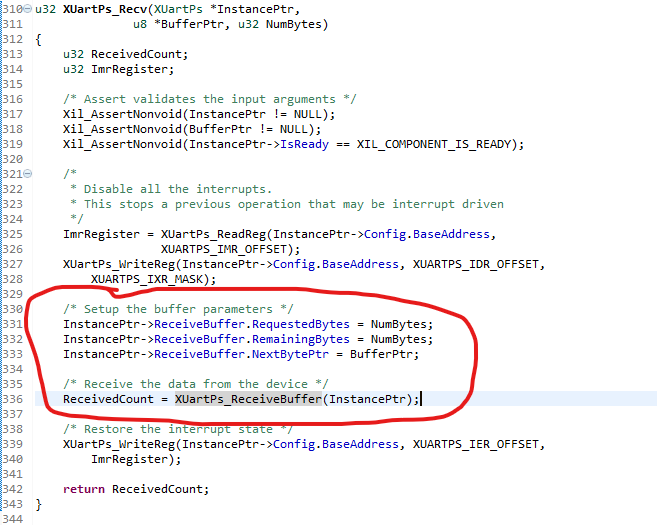

（7）XUartPS_Recv()函数的接收时，每次都会少接收一个字节。这个问题debug了将近两三个小时，原因很简单，但较难发现。

现象：发送端一直发送EB 90 00 00，除了第一次接收正确外，后面每次接收都会少一个字节。

1th recv: EB 90 00 00;
2nd recv: 90 00 00;
3ed recv: 90 00 00;
4th recv: 90 00 00;
......

原因：

接收逻辑：超时分包策略，超过指定时间间隔，则视为一次接收结束。

while(1){ //main loop
    tmp_recv_cnt = XUartPS_Recv(&UART_PS,Read_Buff[Recv_cnt],1);
    // 若未从rx-fifo中接收到数据，则计数+1
    if(tmp_recv_cnt == 0){
        tmp_cnt++;
    }else{
        Recv_cnt+=tmp_recv_cnt;
        tmp_cnt=0;
    }

    if (tmp_cnt>100){
        read_end();
        Recv_cnt=0;
    }
}
