在PCB布局的过程中，我们需要将元器件按照功能模块进行放置，如果一个一个去寻找则很麻烦，现在介绍一个快捷的方法：

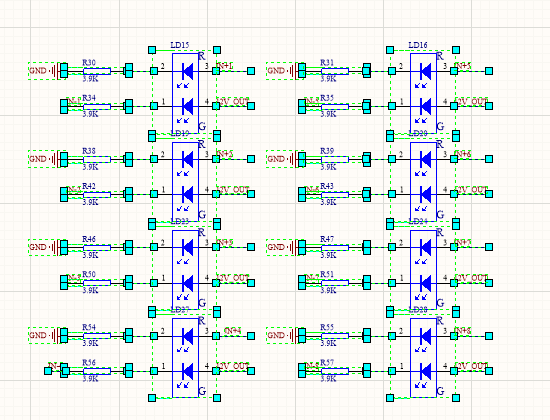

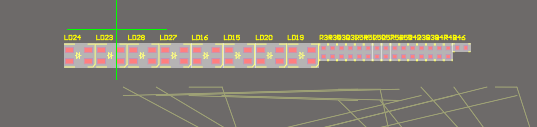

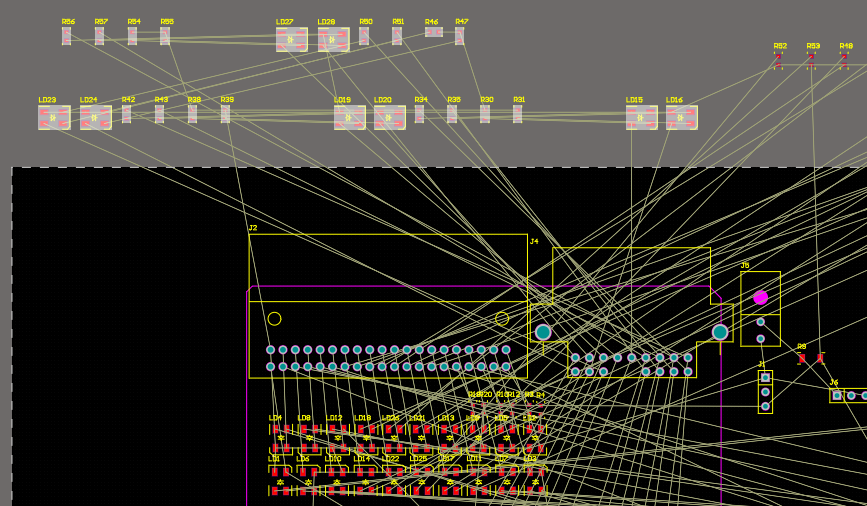

1、首先在原理图中按照模块选中，然后快捷键 T+S跳转到PCB，怎在PCB里面会显示出选中的元器件；

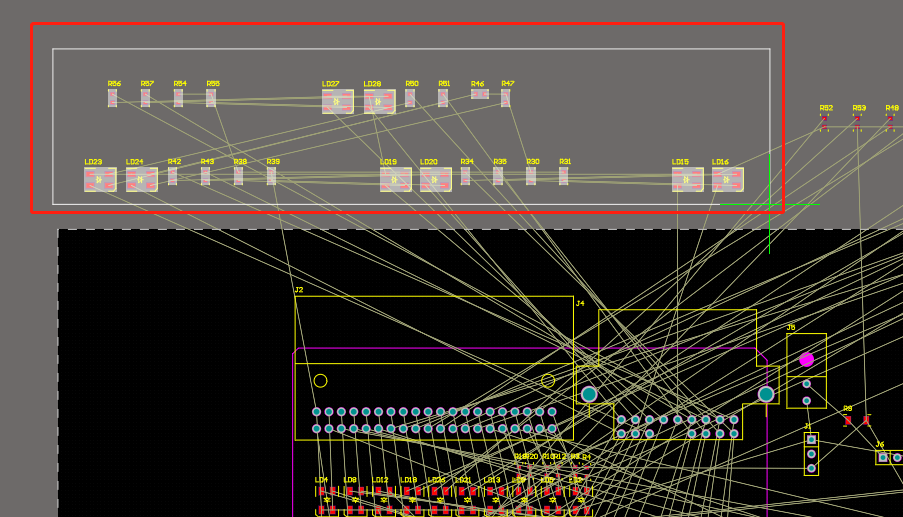

 2、【Tools】->【component placement】->【arrange within rectangle】,然后用鼠标在你需要的位置左键点击拖出一个矩形，元件就按照要求摆放整齐啦
