AD 20 使用技巧

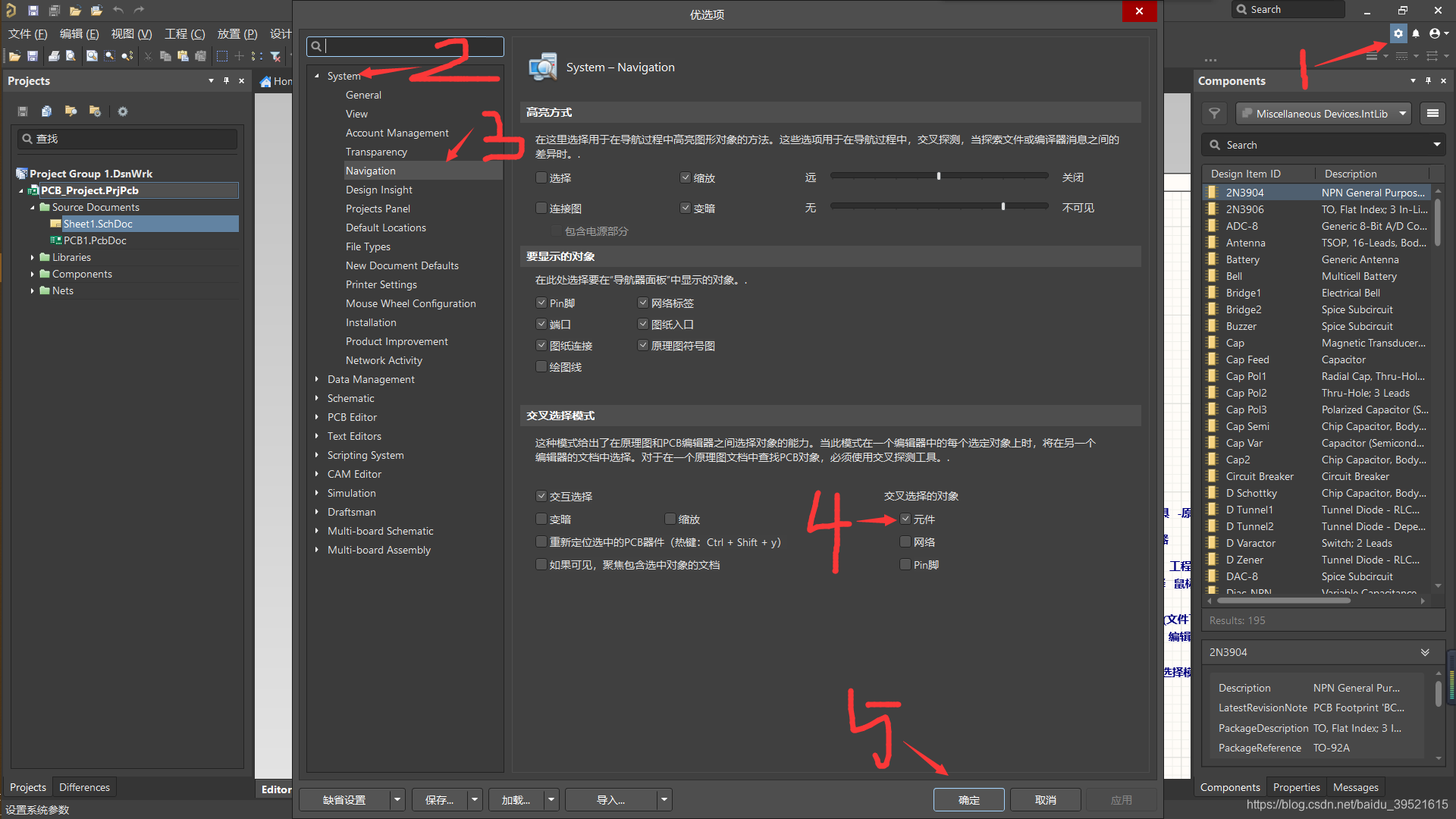

交叉选择模式       工具 -  交叉选择模式   shift+ctrl+x需要注意要进行一下设置  选择的时候不要把网络 和 pin脚选择了。要不然就不好连接



上面一个功能搭配这个功能就非常好用    （选择好元件在选择一个区域进行排列就可以）

在矩形区域排列     工具 -  器件摆放 - 在矩形区域排列   TOL



电源走线是用来载流的，所以在布线的时候需要加粗。而信号线是起一个信号控制作用电流不是很大所以可以不用加粗。

不同的走线宽度不一样所以就要用到类





类  设计  -  类 （DC）

需要·自己在添加一个类把电源 地添加进去

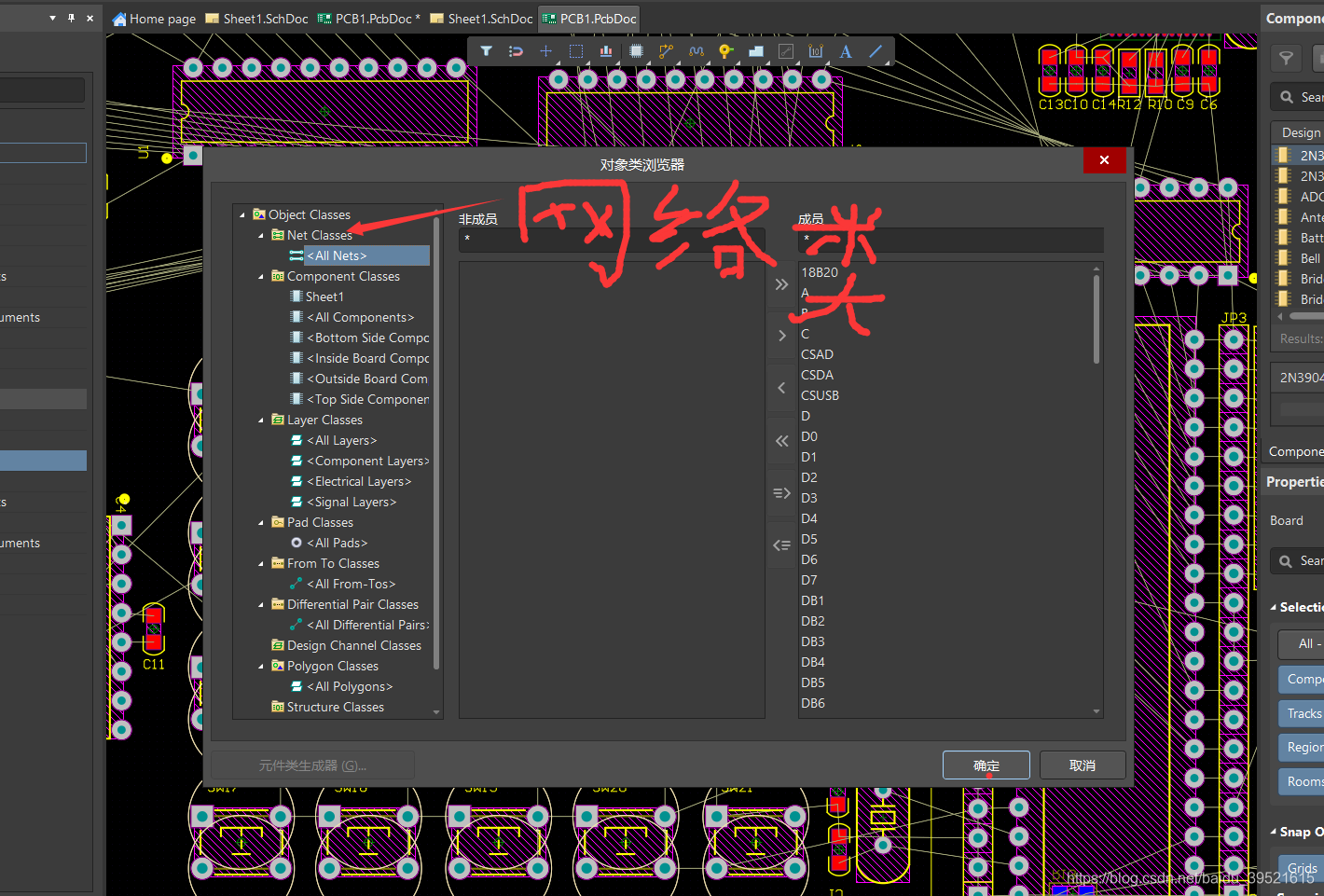

在哪里可以看见我们刚刚创建的类，需要在  视图 -  画板  -  PCB  里面就哭了

当然上面的设置完成了还需要设置一下线宽  线宽的话就需要在规则里面设置  设计 -  规则（DR）

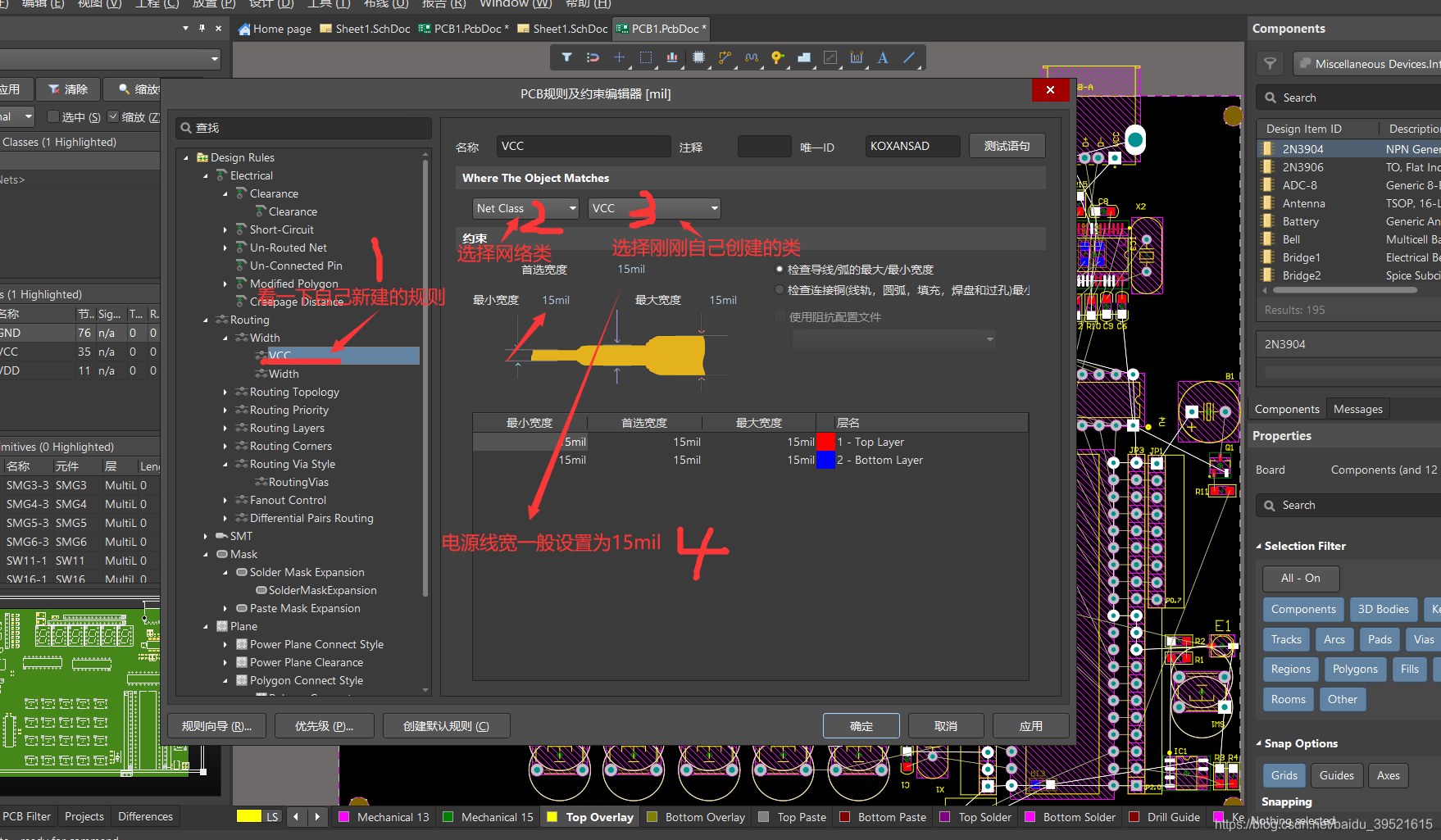

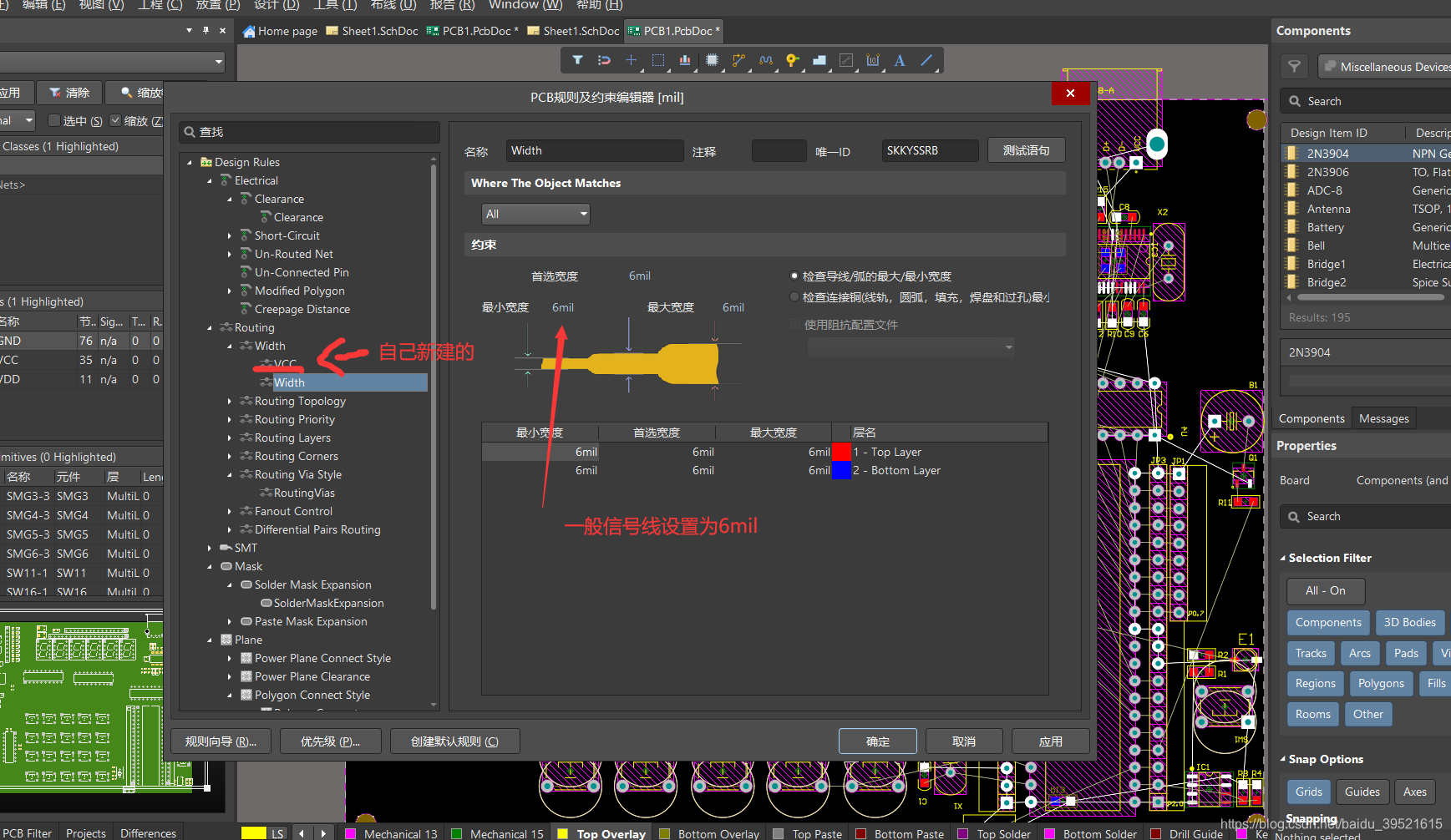

具体线宽的设置我们看下图

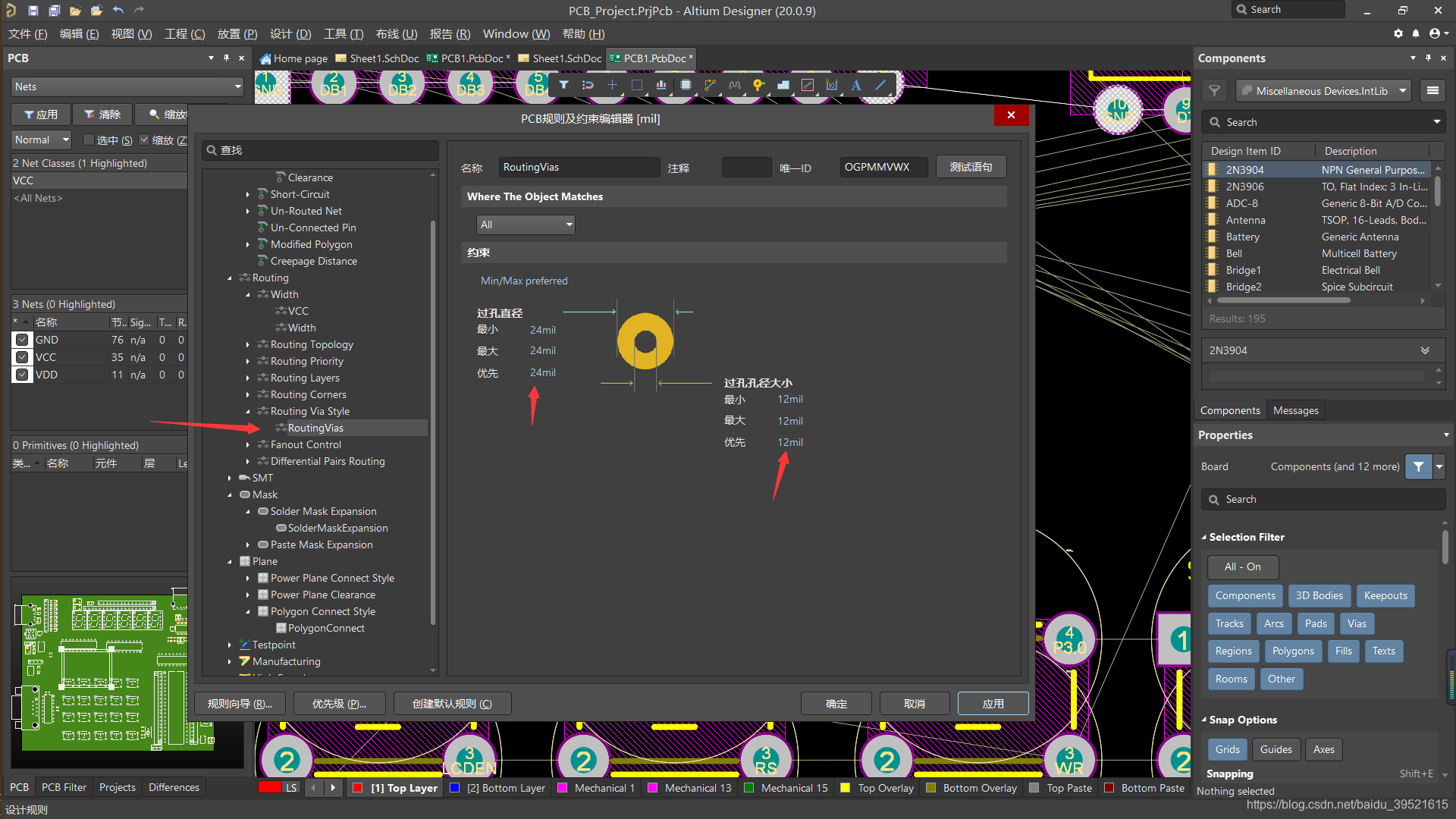

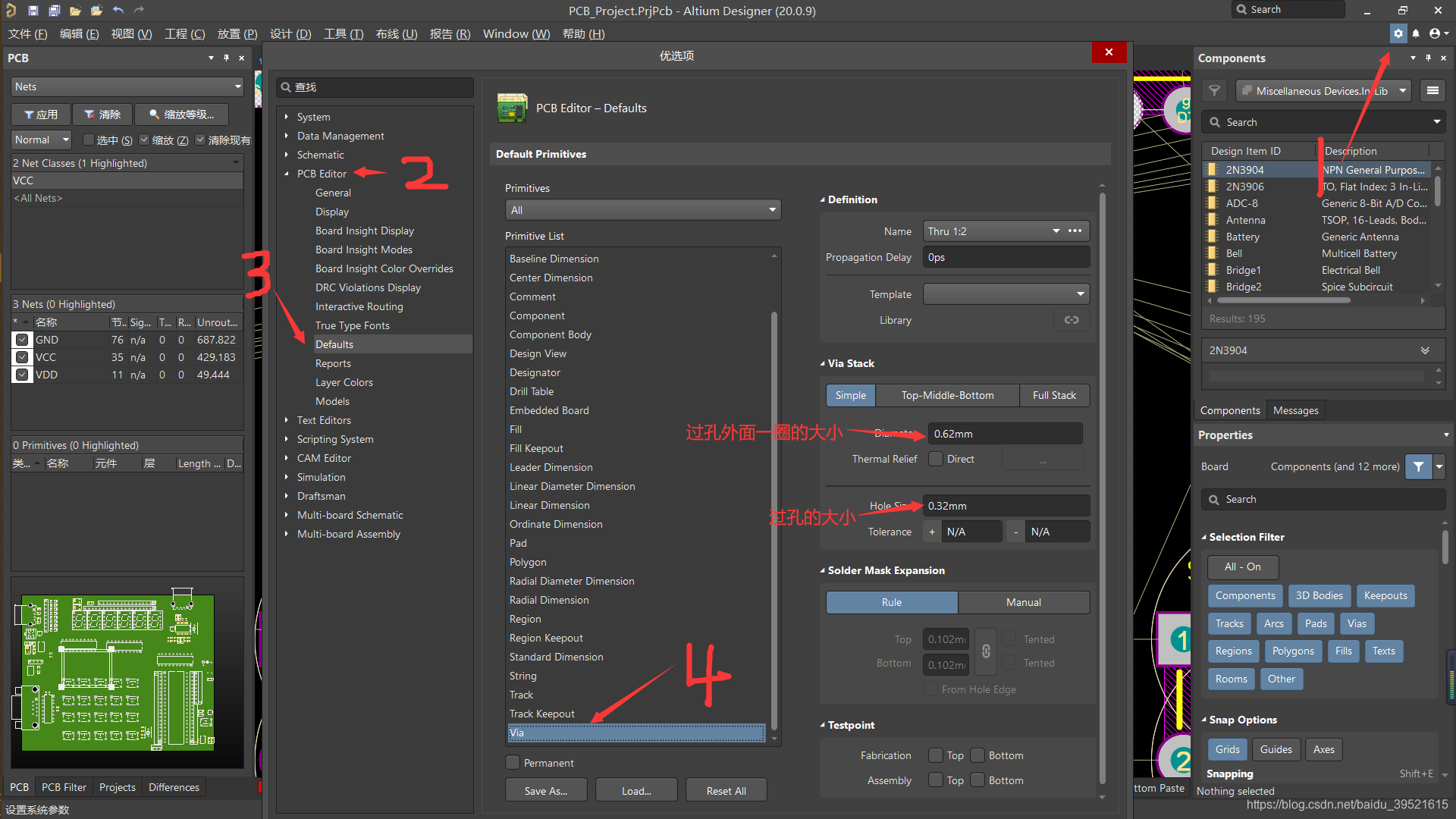

过孔的规则设置（过孔大小影响板子价格）一般在0.3mm



下面就是在规则里面设置的一般都是这个值可以记住

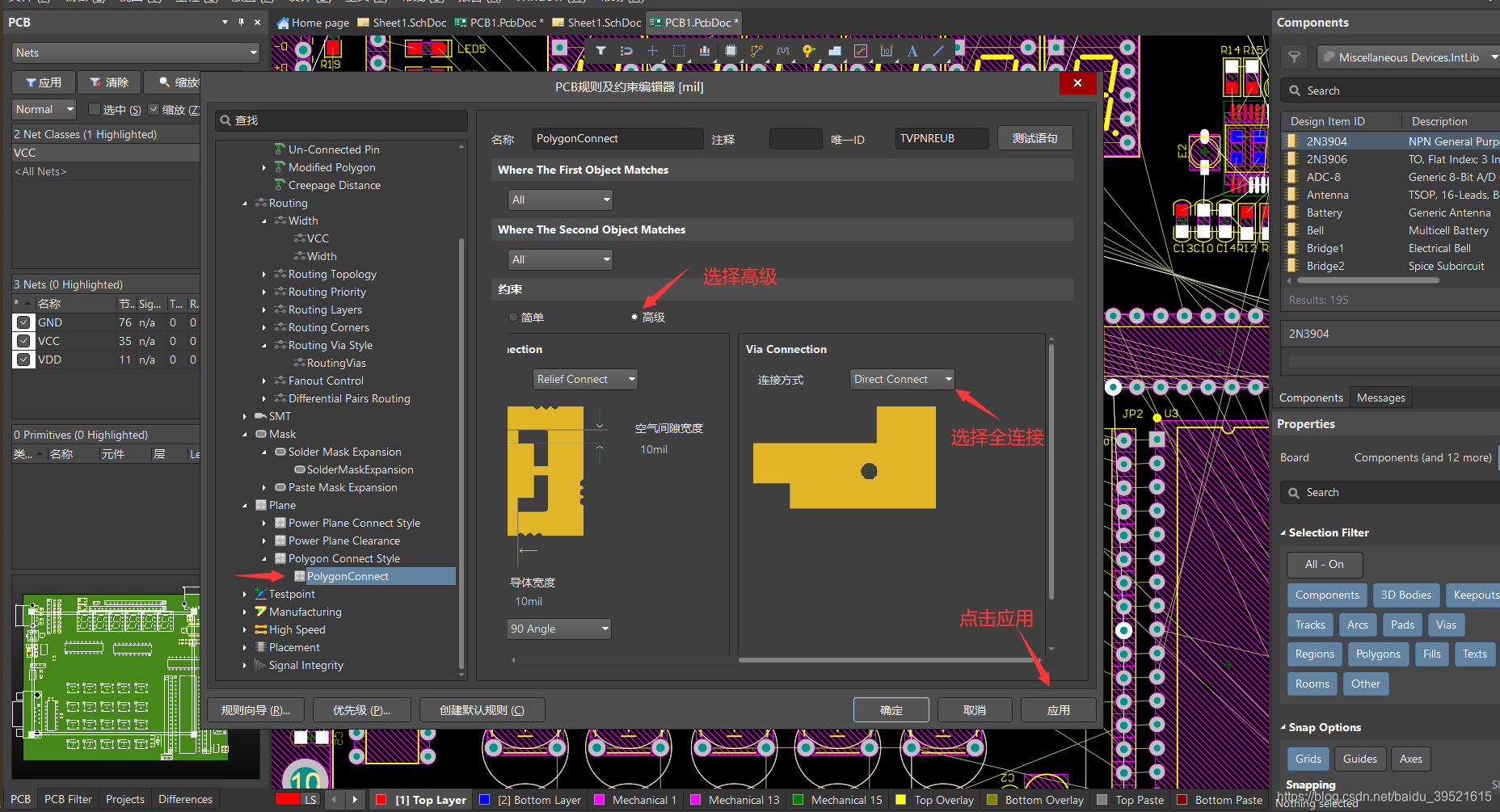

附铜规则设置  过孔采用全连接

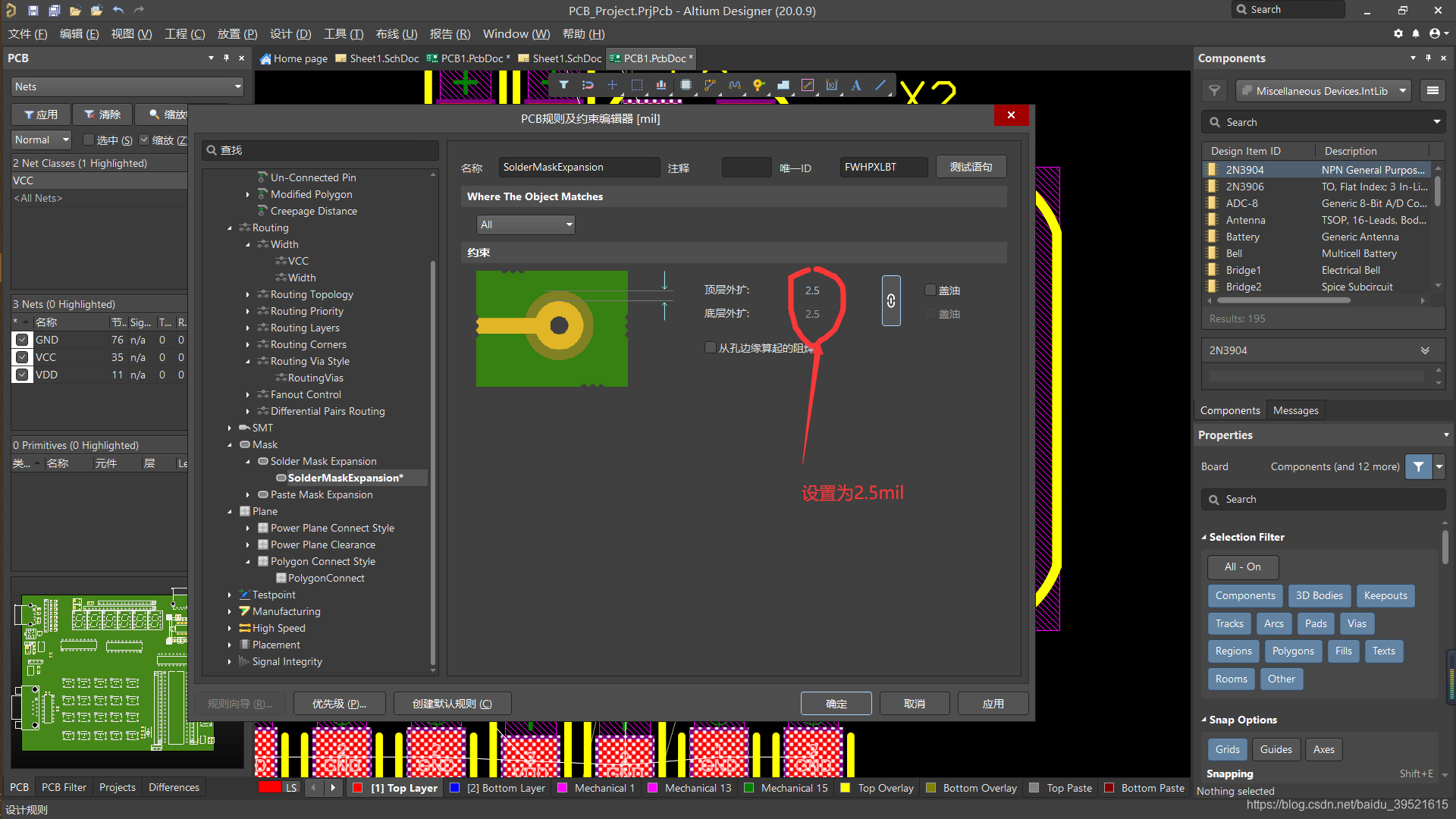

阻焊规则设计



扇孔的处理

短线直接连接

长线用过孔连接

地和电源可以先进行扇孔的操作

信号线少打孔  电源地线可以打孔

走线操作

1.扇孔的处理   短线直接连接  长线打孔

2.先布信号线

3.在布电源线   地线最后布   先处理电源的其他线     电源线    20mil        过孔是0.5mm  的可以过载1A电流（电源一般可以是附铜操作）
