差分信号
我们在电子电气相关工程实践中,常常说到某某信号是差分传输的,伴随着一堆难以分辨、似是而非名词如差模、共模、差模干扰、共模干扰等。那么,到底什么是差分信号?为什么要用差分信号?干扰有哪些?差分有什么优势?希望这篇文章能够将这个问题讲个大概。
参考资料:新概念模拟电路
1.差分信号的引入
考虑电压信号的传输,传统的传输方法一般需要两根线,一根信号线,一根地线,如下图所示。

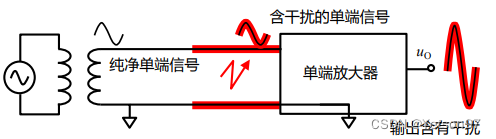

这样传输有什么问题呢?当传输线路中受到干扰,那么干扰只会影响us端的电位,线路中受到的干扰会直接传递到输出端口。特别地,当单端信号传输很长距离时,不可避免地要受到外界干扰,而一旦信号经过较为复杂的处理,那么提取出纯净的期望信号是很困难的,如下图所示。
那么这个问题有没有办法解决呢?
我们首先分析问题产生的原因,单端传输中,受到的干扰只影响了us电位,而输出信号是us与gnd的差值,us受到干扰,那么差值,即输出信号就一定会受到干扰。解决方法也很简单:要么保证us不受干扰,要么让gnd端电位受到和us端一样的干扰。
那么,在长距离信号传输中,完全去除干扰是基本不可能的,因此我们必须考虑第二种方法。因为gnd是电路的电位参考点,通常视为0,是不能随意更改的,那么是否意味着第二种办法也是行不通的呢?
当然不是,其实第二种方法的核心思想是,保证输出端两边的电压差不变。既然输出的一端是gnd,电位不能变,那我不用gnd做输出不就好了,用两根信号线做数据传输,并且将两根信号线排布的足够近,让两者受到基本相同的干扰,这样两者间的电位差就能够保持不受干扰的影响,这就是差分信号的基本思路。
2.差分信号的概念
严谨的差分信号定义如下:

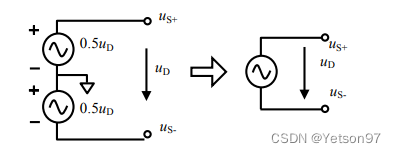

差分信号需要两根线,两根线都是信号线,一根是正信号线,一根是负信号线,它们之间的相位刚好是相反的,如下图所示是纯差分信号的内部组成和外部表现。
差分信号用差值 u D = u S + − u S − u_D=u_{S+}-u_{S-} uD=
