【android bluetooth 案例分析 01】【HiCar 详解 1】【车机侧Hicar 流程分析】

HiCar 连接完整流程概览

在 HiCar 场景中，车机和手机需要经过以下几个主要阶段完成互联：

1. BLE 广播与发现

2. 蓝牙连接建立（BR/EDR/L2CAP）

3. RFCOMM 认证与服务发现

4. Wi-Fi Direct 连接切换

5. HiCar 模式正式建立

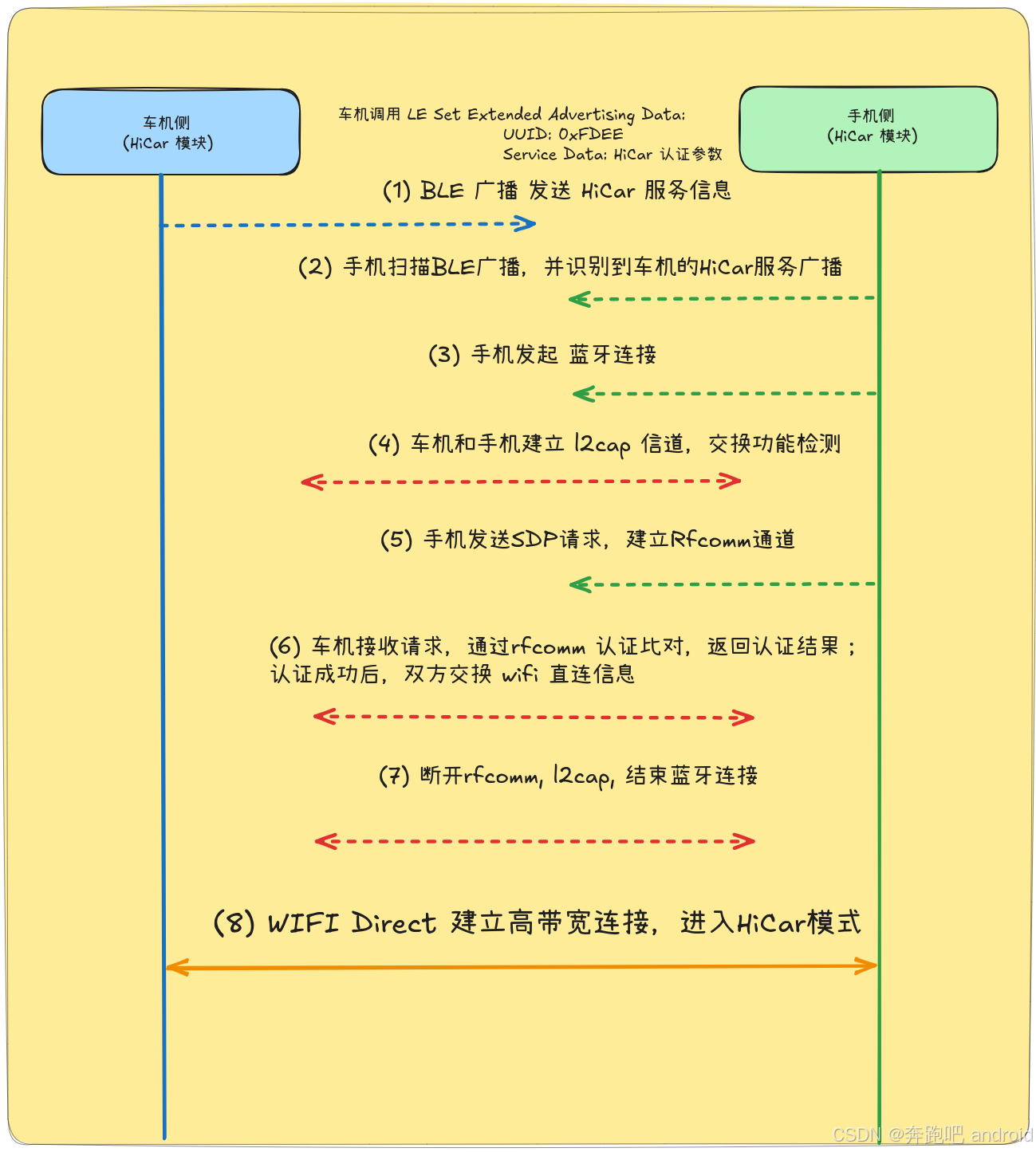

下面的流程图描述了车机（左侧）和手机（右侧）的交互过程：

1. BLE 广播与发现

车机侧行为

• 广播 HiCar 信息：
  车机调用底层接口，利用 LE Set Extended Advertising Data 指令发送包含服务数据的 BLE 广告包。
  广告包中，服务数据中会包含一个 16 位的 UUID（0xFDEE，代表华为 HiCar），以及认证相关的数据字段，如版本、设备类别、认证状态、厂商 ID、认证码等。

  示例数据解析：

  • UUID 16: 0xFDEE —— 标识 HiCar 服务

  • Service Data: 010101030004930401107211e7

    • 第 1 字节：HiCar 版本

    • 第 2 字节：设备类别（车机）

    • 第 3 字节：认证状态（是否需要认证）

    • 后续字段：设备能力、厂商 ID、认证码、连接标识符等

手机侧行为

• 扫描广播：
  手机端的 HiCar App启动 BLE 扫描，设置过滤条件（例如只扫描带有 0xFDEE UUID 的广播包），识别到车机的 HiCar 广告后，即可进行下一步连接请求。

---

2. 蓝牙连接建立（BR/EDR & L2CAP）

手机和车机都可以发起连接。

车机侧行为

• 接收连接请求：
  当手机识别到车机后，会发起蓝牙连接请求（通常使用 BR/EDR 模式以获得更高的数据吞吐量）。

• L2CAP 信道协商：
  车机与手机在建立 BR/EDR 连接后，通过 L2CAP 层交换信息，协商扩展功能（如支持的特性、固定信道信息等）。
  此阶段车机会发送如 “Information Request” 等数据包，确保双方在同一通信参数下进行数据传输。

手机侧行为

• 发起连接：
  手机收到车机的 BLE 广告后，发起 BR/EDR 连接请求。

• 参与 L2CAP 协商：
  手机响应车机发送的信息请求，返回支持的功能信息，确保双方通信能力匹配。

---

3. RFCOMM 认证与服务发现

车机侧行为

• 建立 RFCOMM 信道：
  在 L2CAP 协商成功后，车机会进一步启动 RFCOMM 信道，这是蓝牙协议栈中的串口模拟通道，用于传输更高层的数据。

• 发送 SDP 请求：
  车机通过 SDP（Service Discovery Protocol）向手机端请求 HiCar 服务信息，携带自身的认证数据和设备能力信息。

• 发起认证流程：
  车机会发送特定的 HiCar 认证请求消息，包含设备认证码、能力标志等，等待手机响应。

手机侧行为

• 响应 SDP 请求：
  手机接收到 SDP 请求后，解析请求中的 HiCar 参数，并对比自身保存的认证信息。

• 进行设备认证：
  手机端根据车机发送的认证数据，判断是否允许连接，随后发送认证结果、密钥信息或 Token 等回馈给车机。

• 启动 HiCar 服务：
  如果认证成功，手机会启动 HiCar 应用服务，准备后续数据传输。

---

4. Wi-Fi Direct 连接切换

车机侧行为

• 交换 Wi-Fi 连接参数：
  一旦蓝牙层面的认证完成，车机会与手机交换 Wi-Fi Direct 的连接参数。这可能包括 SSID、密码或其他必要的配置数据。

• 启动 Wi-Fi 直连：
  车机端启动 Wi-Fi Direct 模块，等待手机接入。Wi-Fi 直连提供更高的带宽，适用于数据量较大的多媒体传输。

手机侧行为

• 接收 Wi-Fi 参数：
  手机在 RFCOMM 认证后，接收到车机发送的 Wi-Fi 直连参数。

• 建立 Wi-Fi Direct 连接：
  手机利用系统 API 启动 Wi-Fi Direct 连接，按照车机提供的信息加入直连网络。

• 切换通信模式：
  一旦 Wi-Fi Direct 建立，后续数据（如投屏、导航、音视频流）将主要通过 Wi-Fi 直连传输。

---

5. HiCar 模式正式建立

双方行为

• 数据通道激活：
  蓝牙和 Wi-Fi 直连均建立后，车机与手机间形成完整的 HiCar 数据通道。

• 功能启动：
  手机端的 HiCar App与车机侧的 HiCar 模块开始交换指令和数据，实现车机端的 UI 显示、音视频播放、导航互动等服务。

• 持续监控与管理：
  连接建立后，双方还会定期交换状态信息，以确保连接稳定并及时处理可能出现的异常。

---

总结与图示说明

从车机角度看，HiCar 的连接流程可以概括为以下几个步骤：

1. BLE 广播

   • 车机侧： 广播 HiCar 服务信息（使用 LE Set Extended Advertising Data，包含 HiCar 特有的 0xFDEE UUID 及认证数据）。

   • 手机侧： 扫描到符合条件的广播，识别出车机支持 HiCar。

2. 蓝牙连接建立（BR/EDR + L2CAP）

   • 车机侧： 接收手机连接请求，通过 L2CAP 协商双方功能与信道参数。

   • 手机侧： 发起连接，并参与功能协商。

3. RFCOMM 认证与服务发现

   • 手机侧： 在 RFCOMM 信道上发送 SDP 请求及 HiCar 认证请求，提供设备能力与认证码。

   • 车机侧： 解析请求、完成认证比对并返回认证结果。

4. Wi-Fi Direct 切换

   • 车机侧： 交换 Wi-Fi 连接参数，启动 Wi-Fi Direct 模块，等待手机加入。

   • 手机侧： 根据收到的参数建立 Wi-Fi 直连，切换至高带宽传输模式。

5. HiCar 模式建立

   • 双方： 建立完整数据通道后，手机与车机正式进入 HiCar 互联状态，提供多媒体、导航、语音等服务。

---

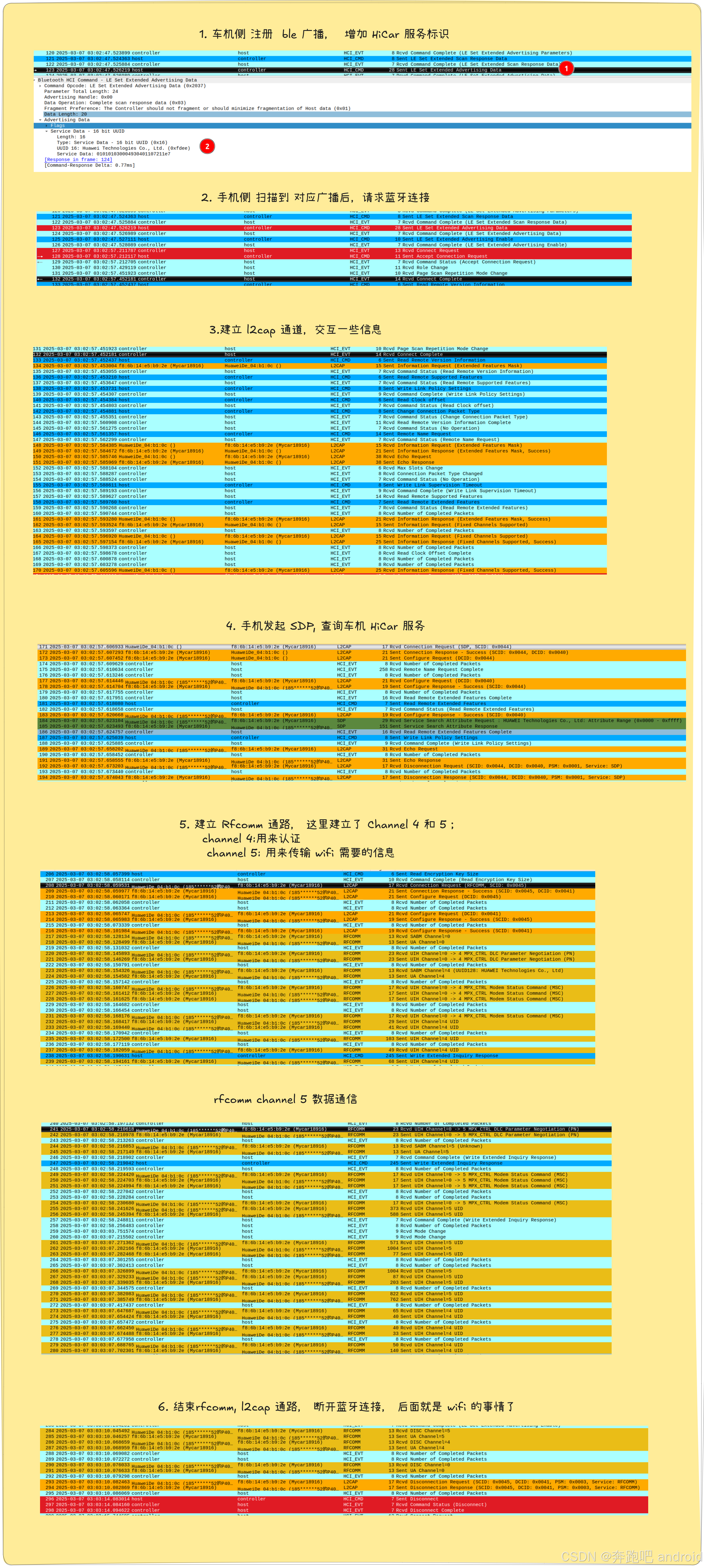

Btsnoop 车机侧分析

---

最终总结

• 车机角色： 从广播 HiCar 服务开始，通过蓝牙（BR/EDR、L2CAP、RFCOMM）与手机建立安全认证，并最终切换到 Wi-Fi Direct 高带宽传输，实现完整的 HiCar 互联体验。

• 手机角色： 从扫描识别车机的 HiCar 广播开始，主动发起蓝牙连接、参与认证比对，最终建立 Wi-Fi Direct 连接，实现手机与车机之间的数据交互和多媒体投屏。

这种多层次的连接流程不仅保证了设备的快速发现与认证，还通过无线连接的切换提供了稳定且高带宽的数据传输，确保了 HiCar 系统在车载场景下的流畅体验。
