cadence allegro\阿狸狗 异形表贴焊盘的创建（入门笔记）

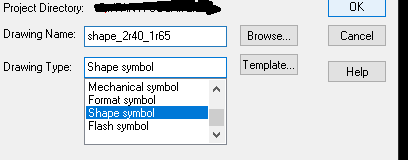

1.打开pcb edit 进行异形封装的创建，set up

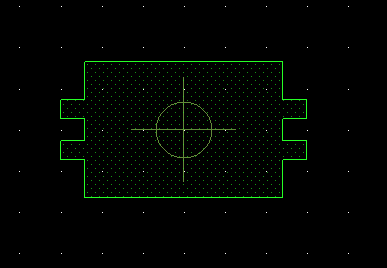

绘制铜皮

x -1.2 -0.825

iy 0.46

ix -0.3

iy 0.23

ix 0.3

iy 0.27

ix -0.3

iy 0.23

ix 0.3

iy 0.46

ix 2.4

iy -0.46

ix 0.3

iy -0.23

ix -0.3

iy -0.27

ix 0.3

iy -0.23

ix -0.3

iy -0.46

保存，并生成.ssm文件
