ADS8688笔记

8688笔记

模块基本信息

指标	参数	备注
采样率	最大500k	实测32最大开发到将近300k
分辨率	16位
精度	14-15位	大致如此，具体见数据手册
输入范围	（下面列出来
供电	5v	不是±5V
采用方式	单路采样，可以切换

• 我测试用的是康威的ADS8688模块，我见淘宝上主要有两个版本，差距不大的。主要是接口不一样，另一个版本是SMA头，当然大家可以自己画一个板子。

• 输入范围，可调，这是一大优势。具体的输入范围如下。

  ±10.24V

  ±5.12V

  ±2.56V

  0-10.24V

  0-5.12V

使用感触

首先是说说这个采样率，我最选择测试它主要是因为它的采样率可以高达500k，这么高的采样率很诱人，但是实际上，我在使用H7工作在480M的情况下，也只能把他开发到280k左右的采样率。

精度上有16位，精度上很常规，完全够用。虽说不及那些24位的500k采样率AD，毕竟价位放那呢。

输入范围可以调节，很香，针对不同的应用场景可以灵活调节。不过我用它主要是为了应对电赛，外部可以加运放，所以对输入范围不是特别在意。

我手上掌握的模块里，已经有AD7606，我将两者对比后，决定不用8688，8688贵，同时能开发出来的采样率不比7606的200k高太多，还不支持同步采样。

IO口模拟SPI

能达到的最大速度约280k采样率，这个采样率是我在取消掉IO口翻转后面的延时情况下，勉强达到的，后面发现，是因为比如if这样的代码运行时间导致的它仍然符合时序。我提供的代码里为了稳定，还是将延时加入了。

硬件SPI

最高170k采样率，我怀疑主要是HAL库的效率低导致的采样率这么低。

代码

由于在工程里，这里就只发.c，.h和main文件。

先声明下，代码修改自康威的例程，我把他的接口和时间参数进行了修改，并用cubemx进行了实现。商家原先的代码，为了系统的稳定，加入了很多不必要的延时，采样率低的出奇。

因为我后面不会用这个模块，所以提供的代码质量不会像其他模块那么高。

---

下面我以IO口模拟SPI为例，简单地讲讲提供的代码怎么用。

cubemx

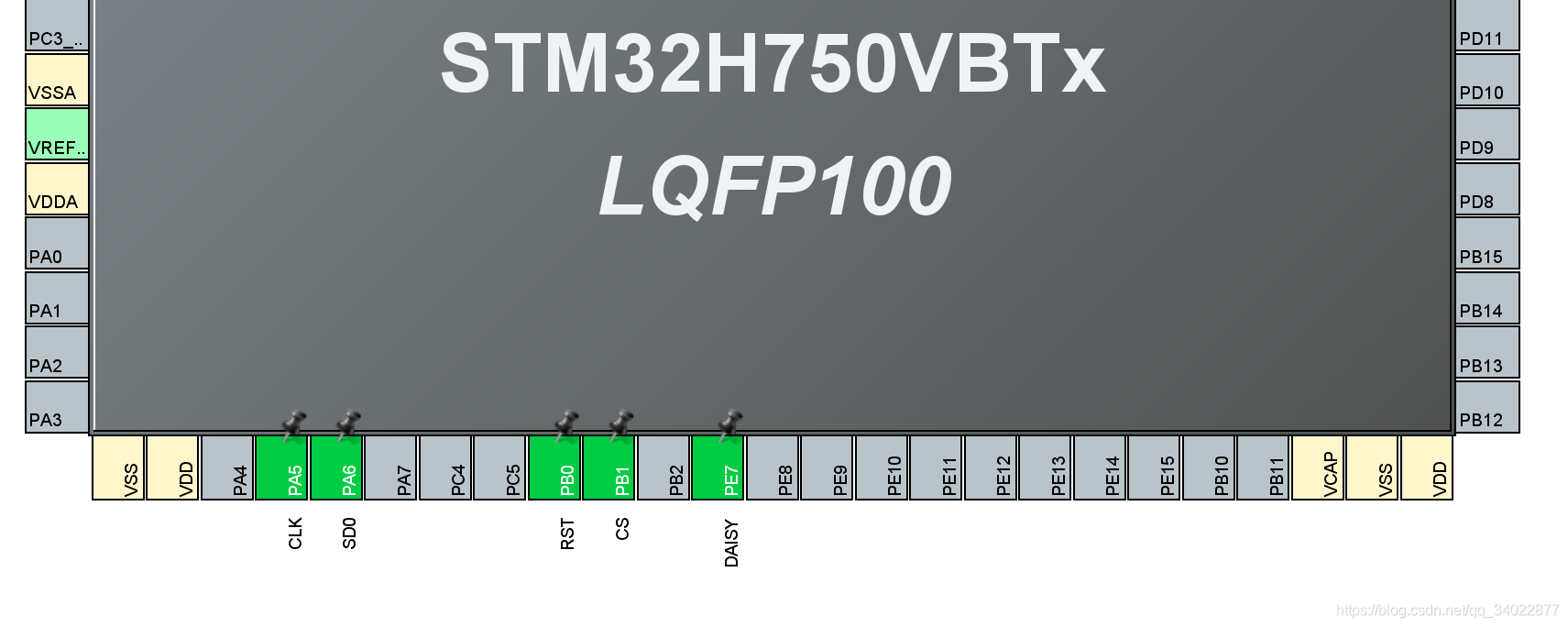

给引脚配置

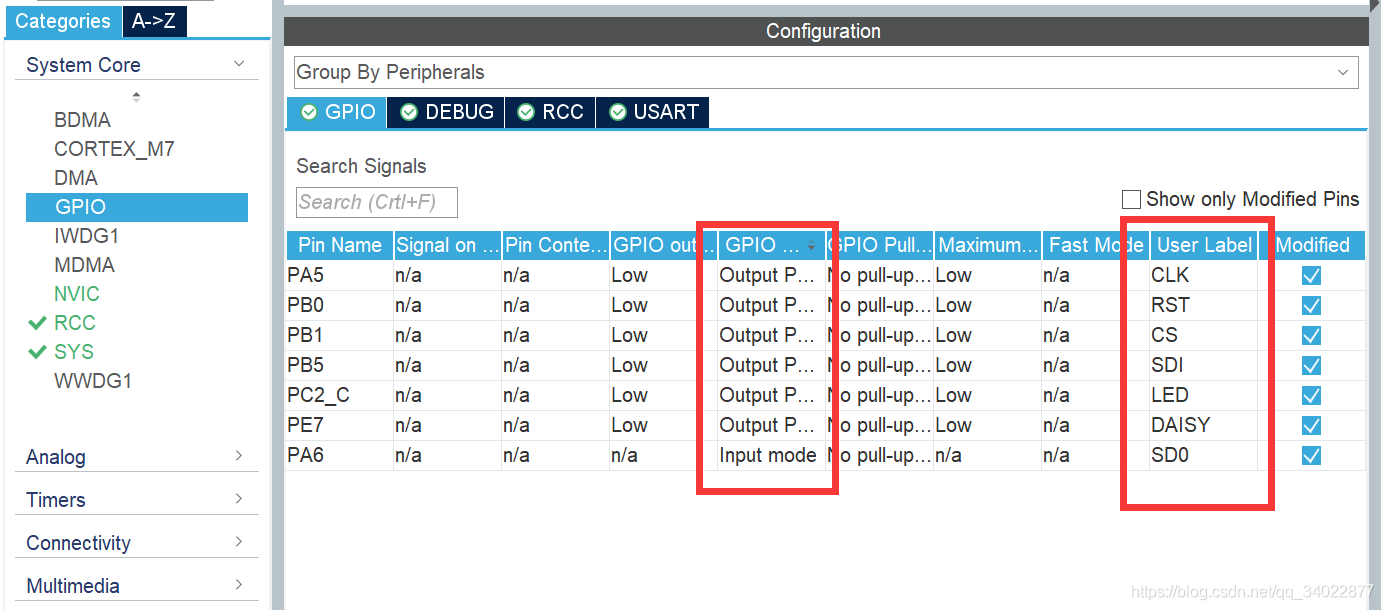

主要注意红框框里面的设置

keil端

接着把.c和.h文件加入工程（过程百度

在main.c里面

#include "ads8688.h"//包含头文件
uint16_t value
//....
void main()
{
       ADS8688_Init(CH0_EN | CH1_EN | CH2_EN | CH3_EN | CH4_EN | CH5_EN | CH6_EN | CH7_EN);//初始化ADS8688的底层
    Set_CH_Range(CHIR_0, ADS8688_IR_N2_5V);//设置各个通道的采样范围，具体可以看看8688.c里面的注释。康威说的很清楚的
    Set_CH_Range(CHIR_1, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_2, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_3, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_4, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_5, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_6, ADS8688_IR_N2_5V);
    Set_CH_Range(CHIR_7, ADS8688_IR_N2_5V);
    MAN_CH_Mode(MAN_CH_0);//选择通道CH0
    value = Get_MAN_CH_Mode_Data(); //读取通道的电压值
}
