一次性电子烟咪头概述和开发方案

一、概述

一次性电子烟的结构组成简单，其主要包括振荡器（OSC）、保护控制模块、气流开关、充电模块、LED显示模块、AT输出模块和LODIC控制。其控制系统主要起着管理和协调气动开关、雾化器、聚合锂电池和指示灯。

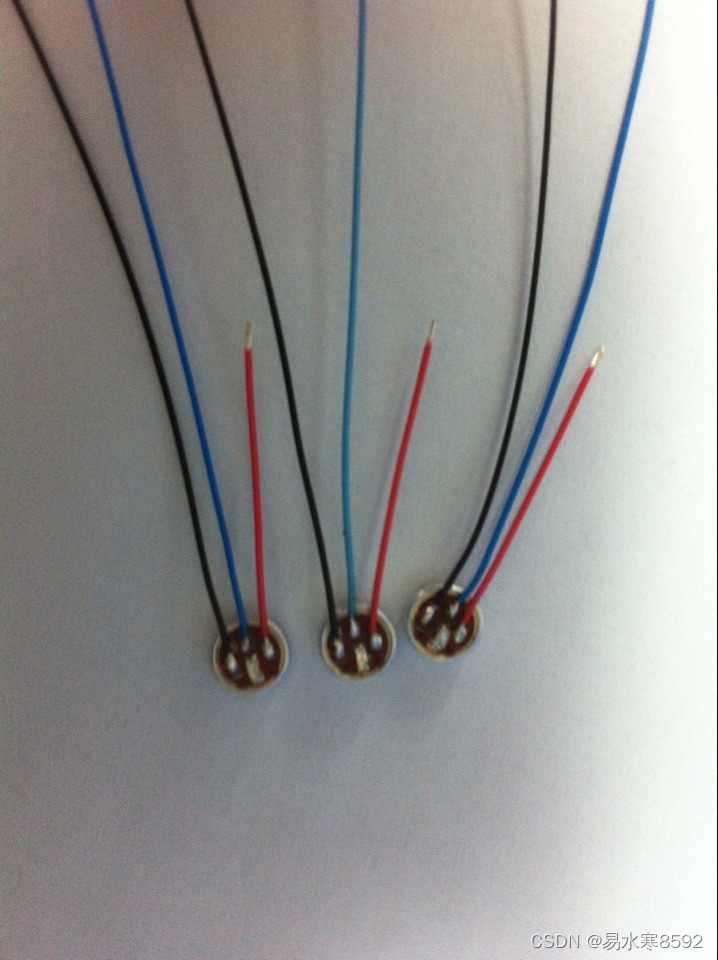

其中咪头作为一次性电子烟中的关键性元器件，采用气流感应开关。主要由极片、振膜、垫片、腔体、外壳、PCB组件、LED组成。

芯片采用专用的ASIC，具有低成本、低功耗，高性能的特征，在宽电压范围内工作。其内部集成了欠压保护、短路保护、过温保护、恒压输出控制、气流传感器识别电路等特点，外部充电直连5V电压即可充电。



咪头特征：结构集成化、元器件少、咪头自带LED显示无需再次PCBA，装配简单效率高！

二、技术优势

● 内核芯片采用ASIC 设计:不会出现无法复位死机现象

● 低功耗：省电模式下静态电流≤5μA （2.3uA左右）

● 充电电压检测误差精度高：1％以内

● 智能电源管理功能：宽电压充电（DC4.2~5.5V）,电池电压低于 2.7V 时自动涓流充电、 2.7V~4.1V 时采用大电流充电、接近 4.2V 时进行恒压充电，过程安全，增强电池寿命

● 完善的电路保护功能: 内含短路和欠压保护，安全性高

● 抗干扰能力强：抗甩和跌均不会触发吸烟动作，稳定可靠

● 识别保护功能： 气流传感器识别外接电容变化实现吸烟动作识别,低电压保护，有防反吹 功能。

● LED 工作指示功能：呈现实时的状态

● 体积小：芯片、MOS 管、LED 指示和控制电路集成一体化模组

● 装配简单、无损耗和成本低：绿色、环保、节能
