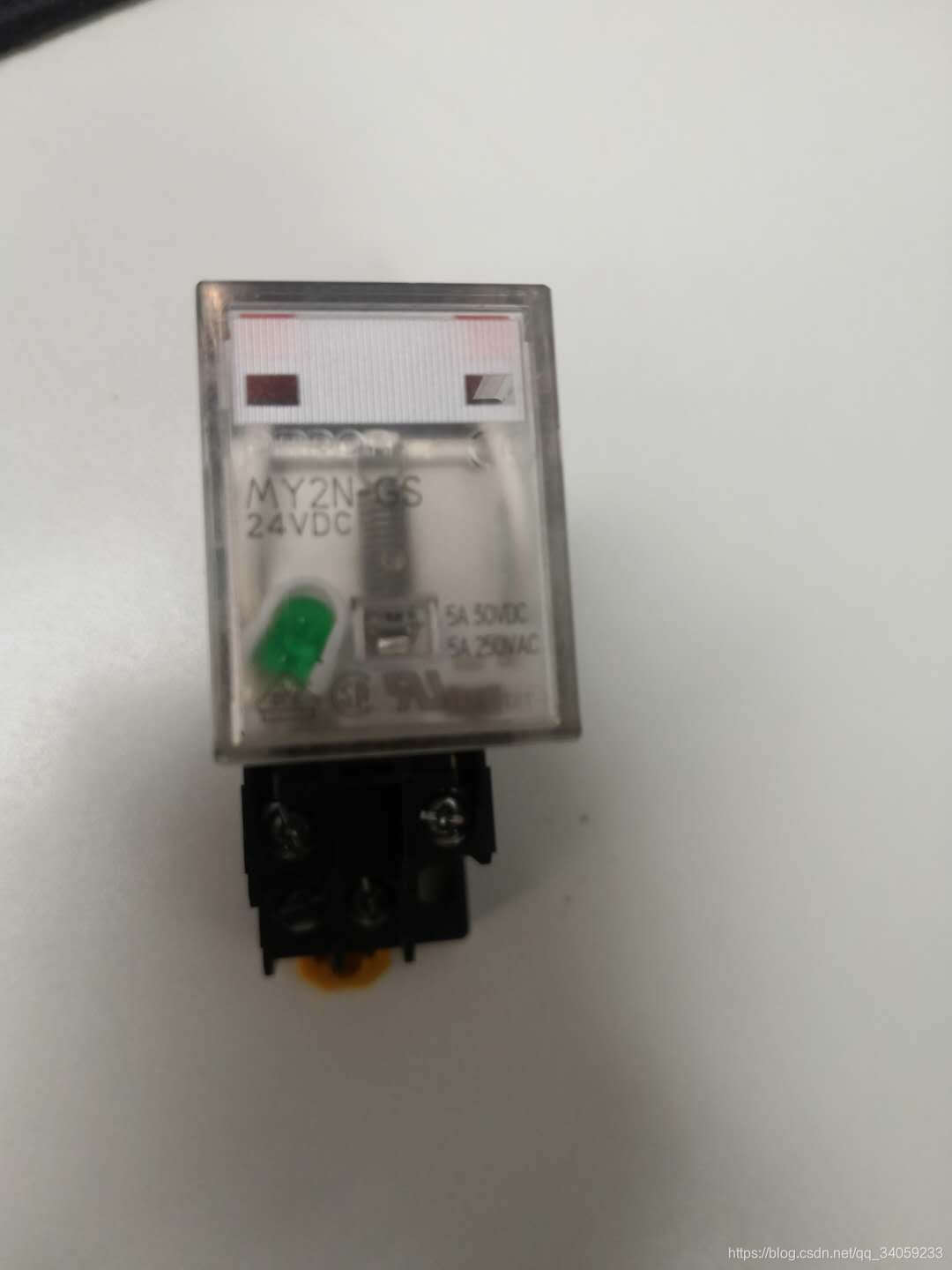

欧姆龙MY2N-GS（24V）电磁继电器的原理与使用

13、14为继电器的输入端；
1、4、5、8为静触点；
9、12为动触点；
我们可以规定，将负载的电源（继电器输出端电源）接在静触点，负载的信号输入接在动触点。

负载在继电器不动作时工作，继电器有动作时不工作：
如果我们想实现继电器不动作时负载处于接通也就是常闭状态，则我们可以将负载的电源接在静触点上1、4上，1为0V，4为24V，负载的信号输入正极接在12，负极接在9，这样由于1和9，4月12是导通的，所以继电器不动作时，也就是14、13之间的电压为0时，9、12之间的电压为24V，所以负载工作；当继电器动作时，9与1断开，12与4断开，所以9、12之间的电压为0V，所以负载不工作。

负载在继电器不动作时不工作，继电器有动作时工作：
如果我们想实现继电器不动作时负载处于不导通也就是常开状态，则我们可以将负载的电源接在静触点上5、8上，5为0V，8为24V，负载的信号输入正极接在12，负极接在9，这样由于5和9，8月12是断开的，所以继电器不动作时，也就是14、13之间的电压为0时，9、12之间的电压为0V，所以负载不工作；当继电器动作时，9与1接通，12与4接通，所以9、12之间的电压为12V，所以负载工作。
