基于STM32单片机智能手环脉搏心率计步器体温显示设计

“ 基于STM32单片机智能手环脉搏心率计步器体温显示设计。”

（获取方式：在“智能车杂谈”微信回复：009）。

01

材料准备

清单列表

1、ADXL345模块

2、温度检测模块

3、显示模块

4、心率传感器接口

02

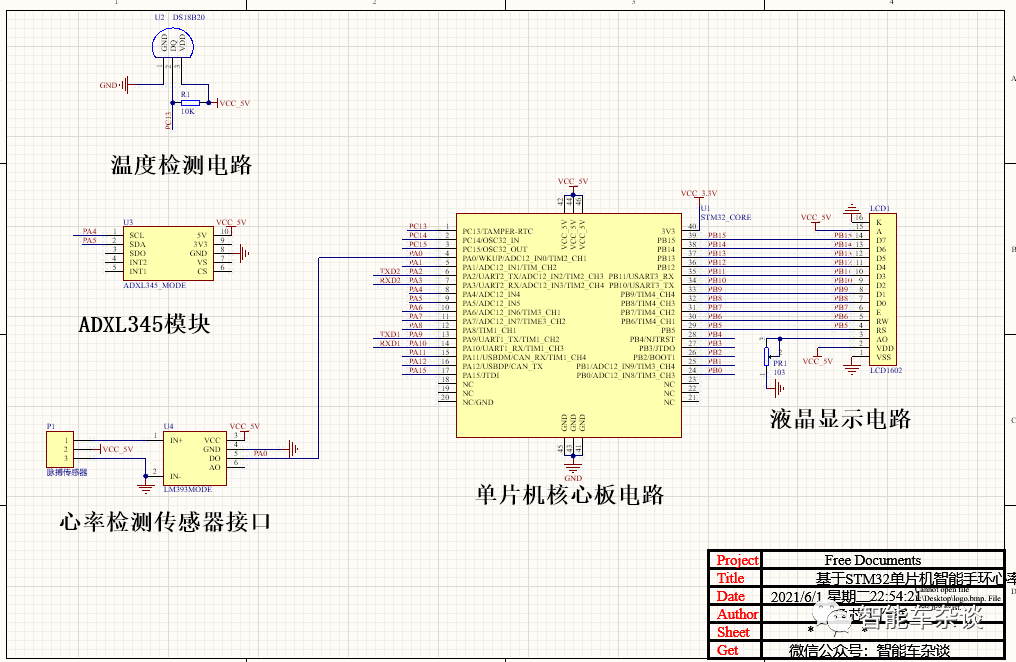

电路原理图

03

效果图

/\*
微信公众号：智能车杂谈
鱼芯工作室
更多获取，请点击获取资料
\*/

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include <stdio.h>
#include "timer.h"
#include "key.h"
#include "exti.h"
#include "adxl345.h"
#include "lcd1602.h"
#include "ds18b20.h"

unsigned char ReadAdxl345;     //定时读取adxl345数据
unsigned char ErrorNum=0;   //记录错误次数
unsigned char CheckNum=0;   //检测次数

char dis0\[16\];//液晶数组显示暂存
char dis1\[35\];

unsigned int xlTab\[5\];//心率数组
unsigned char count=0;  //心率滤波计数
unsigned int xinLater=0;//  心率延时处理
unsigned int xinLv =0;    //心率值

unsigned int BuShu=0;//步数
unsigned int Normal\_num=0;      //正常次数
unsigned int Error\_num=0;      //倾斜次数

unsigned int disBuShu = 0;  //显示步数
float disJuLi = 0;//显示距离
float temperature;  //温度
unsigned char readTemp = 0;  //读取温度标志

int main(void)
{
  delay\_init();         //延时函数初始化
  uart\_init(9600);     //串口初始化为9600
  TIM3\_Int\_Init(49,7199);//50ms
  EXTIX\_Init();    // 初始化外部中断
  LED\_Init();          //初始化与LED连接的硬件接口
  KEY\_Init();      //初始化按键

  Lcd\_GPIO\_init();  //初始化lcd引脚
  Lcd\_Init();      //初始化lcd屏幕
  delay\_ms(200);

  Init\_ADXL345();
  if(Single\_Read\_ADXL345(0X00)==0xe5)
  {
    delay\_ms(5);
  }
  else
  {
    delay\_ms(3);
  }

  while(1)
  {

    if(ReadAdxl345== 1)   //定时读取adxl345数据
    {
      ReadAdxl345= 0;
      ReadData\_x();              //三轴检测函数
      CheckNum++;
      if((temp\_Y>450)||(temp\_Y<-450)) //查看正常次数
      {
        Normal\_num++;  //正常次数++
      }
      else
      {
        Error\_num++;//倾斜次数
      }
      if((Error\_num!=0)&&(Normal\_num!=0))//检测到步数
      {
        BuShu++;   //步数脉冲量++
        Error\_num=0;    //清除一个周期检测
        Normal\_num=0;
      }
    }

    if(disFlag==1)     //显示标志
    {
      disFlag = 0;

      readTemp++;  //定时计数
      if(readTemp >= 8)//约800ms处理一次数据 温度
      {
        readTemp =0;//重新计数
        temperature=(float)DS18B20\_Get\_Temp()/10;  //缩小10倍为实际值
      }

      disBuShu = BuShu/2;  //显示步数
      disJuLi = disBuShu\*0.45;//显示距离

      sprintf(dis0,"X:%03d/min %4.1f C",xinLv,temperature);//打印
      Lcd\_Puts(0,0,(unsigned char \*)dis0);  //显示
      Lcd\_1Put(14,0,0xdf);//显示符号
      sprintf(dis1,"BS:%03d JL:%4.1fm  ",disBuShu,disJuLi);//打印
      Lcd\_Puts(0,1,(unsigned char \*)dis1);  //显示

    }
  }
}

END
