【AD22】设置原理图纸张大小

一、现象

新建原理图文件纸张过小导致无法增加或绘制较大器件。

二、需求

可自由调节纸张大小。

三、操作

3.1打开任意原理图文件

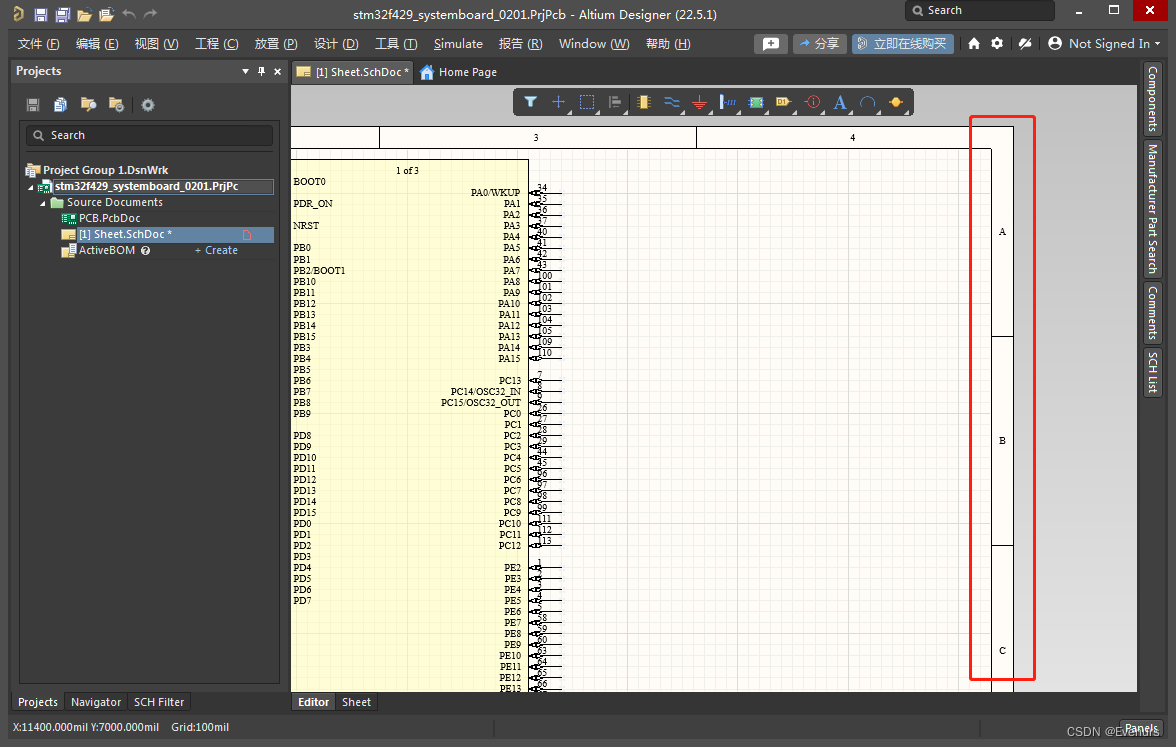

3.2双击纸张边沿框线

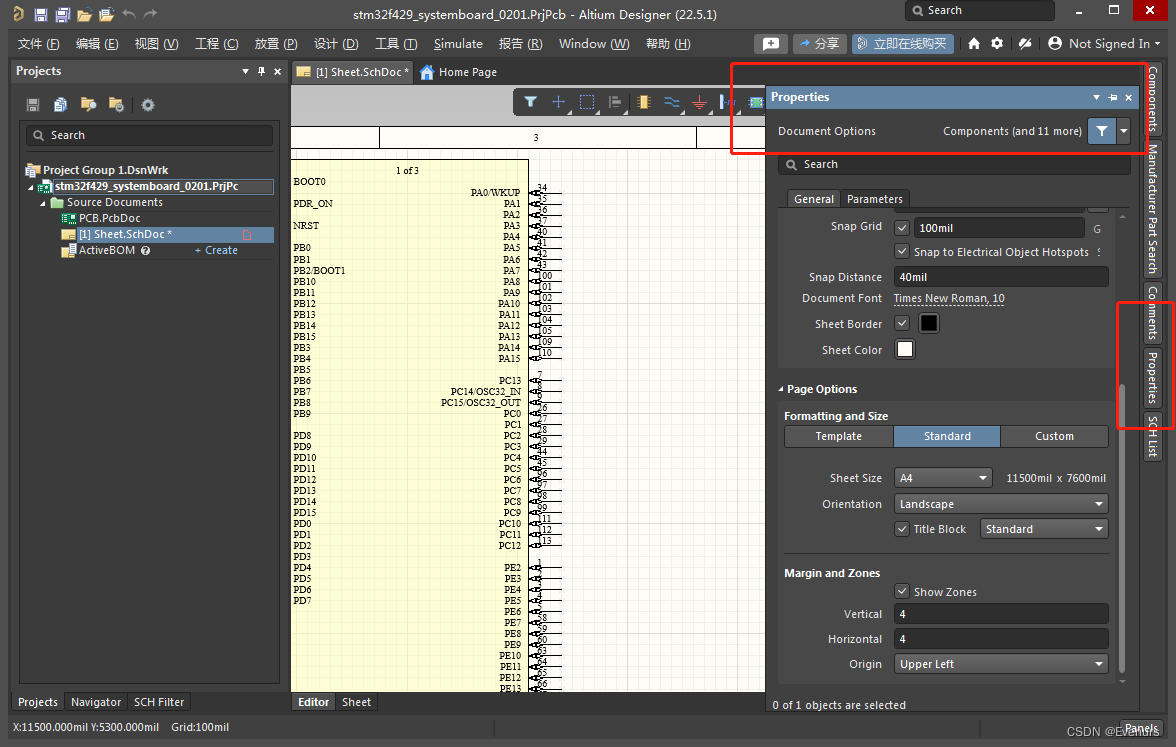

 3.3唤出Properties页签

3.4调节Page Options选项卡参数

提供两种设置方式，第一种设置纸张类型，方便打印；第二种自由设置英厘尺寸。

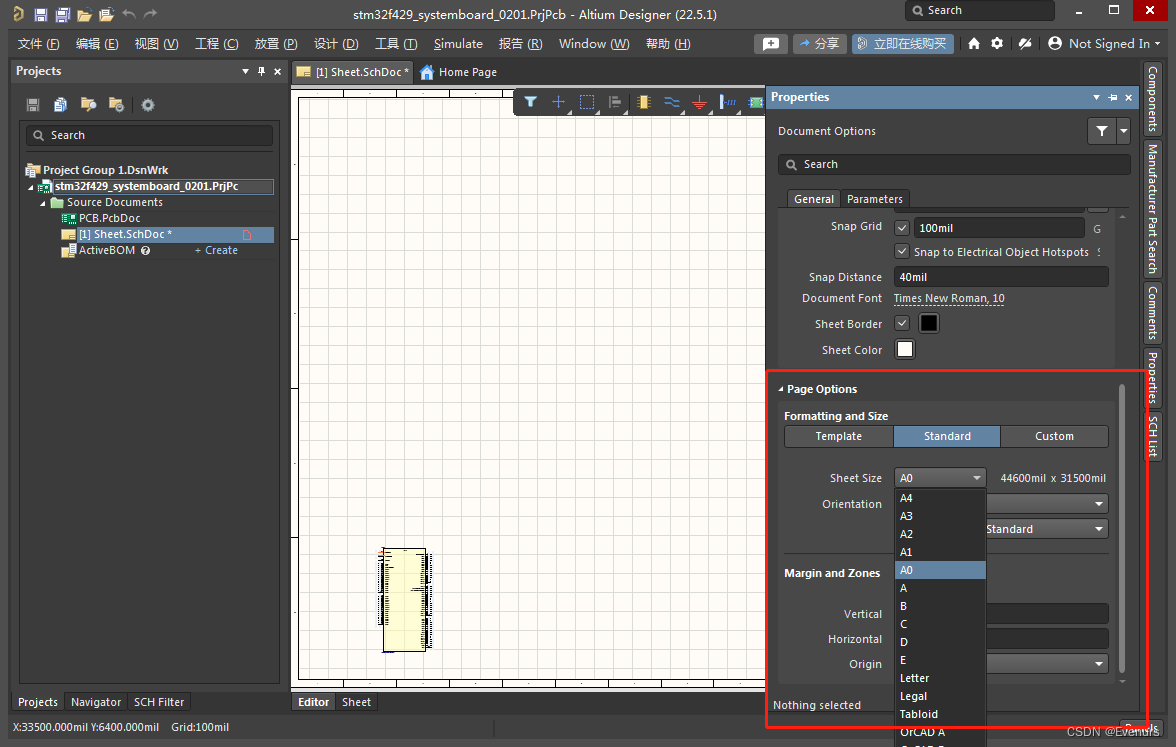

3.4.1设置纸张大小

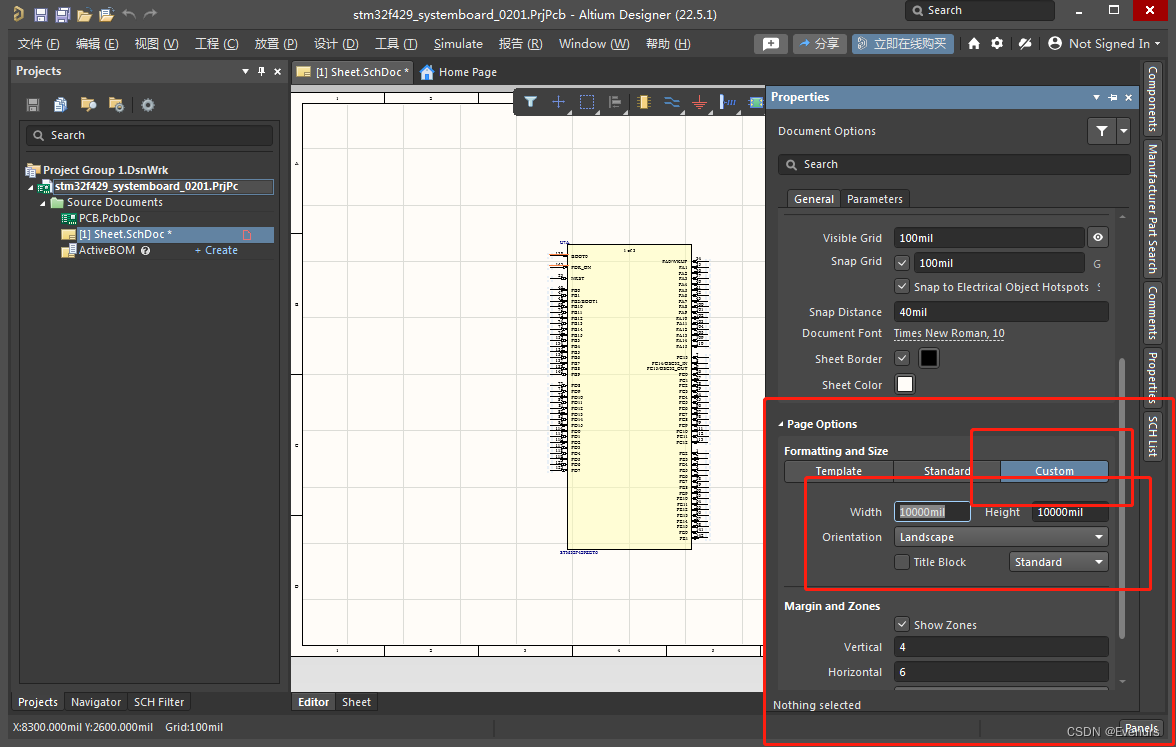

 3.4.2设置英寸

 3.5关闭Properties选项卡

四、检查

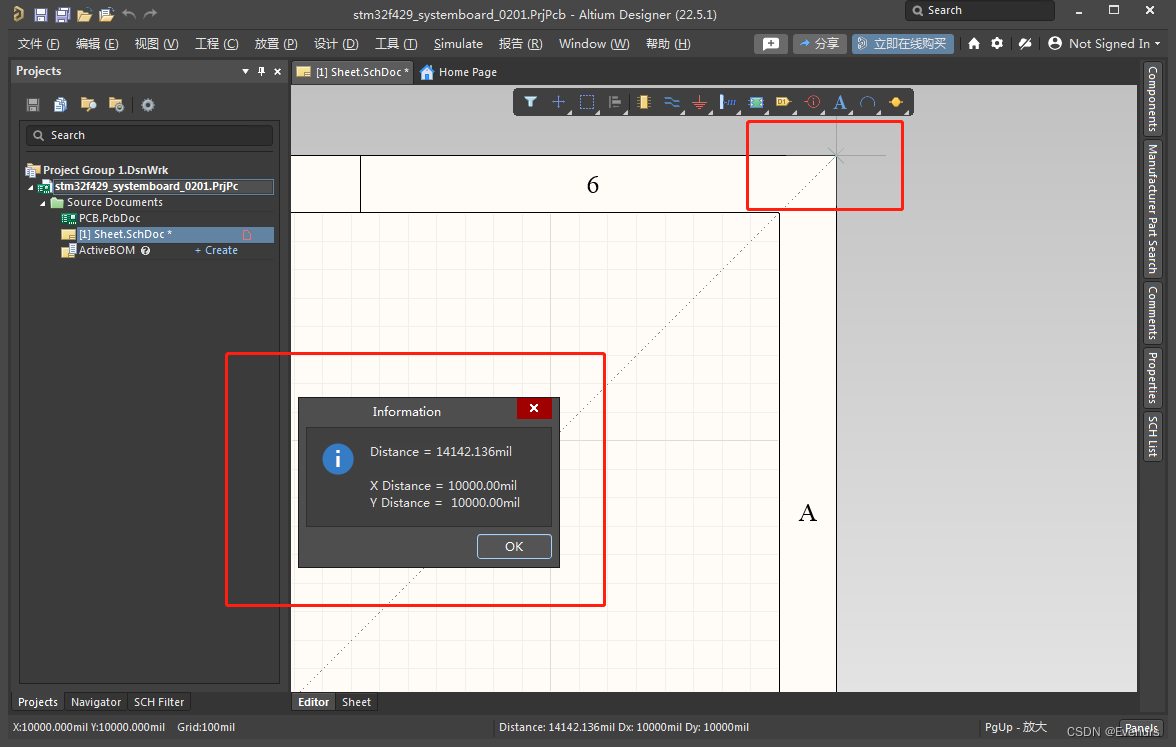

对图纸进行对角线测距，方法参考前文“【AD22】原理图测距方法”，结果如下：

纸张尺寸满足设置，图纸实际网格空间尺寸减小。

五、总结

在AD22中，部分功能从头部选项卡中移除，改为点按特殊区域触发的模式，部分功能选项卡移至右侧边沿栏中，且汉化效果不全面，容易忽视较多设置参数。
